Как проверить 3-кнопочную Serial мышь в msdos?

Ну есть одна материнка на Атоме, можно с ней попробовать, ее только откопать нужно.
А на работу нести железку не хочется, т.к. она находится на стадии прототипа, а это куча отдельных сборок, соединенных проводками...до работы это все может не доехать

А почему 45Hz? (PS. Хотя уже понял почему...) но будем брать меньшие значения обновлений:

КОМ мыши работают на скорости 1200bps, 7N1 или 7N2 (т.е. в сумме размер данных 9 бит или 10 бит...возьмем 10)
Значит максимальная скорость передачи 120 бит в секунду - это 30 (по 4 байта) или 40 (по 3 байта) пакетов в секунду.
А раз все USB мыши имеют колесо, то я настраиваю адаптер на работу с колесом - с постоянным размером пакета в 4 байта

Ну и еще один косяк в том, что E8051 семейства не умеют работать с 7N1, поэтому приходится работать с 7N2...что немного медленнее



MouseTester Requires .NET 4.0 Full. Note that on Windows XP you will need to install this patch, too.



Ну здрасьте. Я играл в Дум в 90-ых. Вообще без мыши. Что ж теперь, трактористов в расчёт не брать?



Протестил прогу на "Атоме", данные полностью совпадают с теоретическими

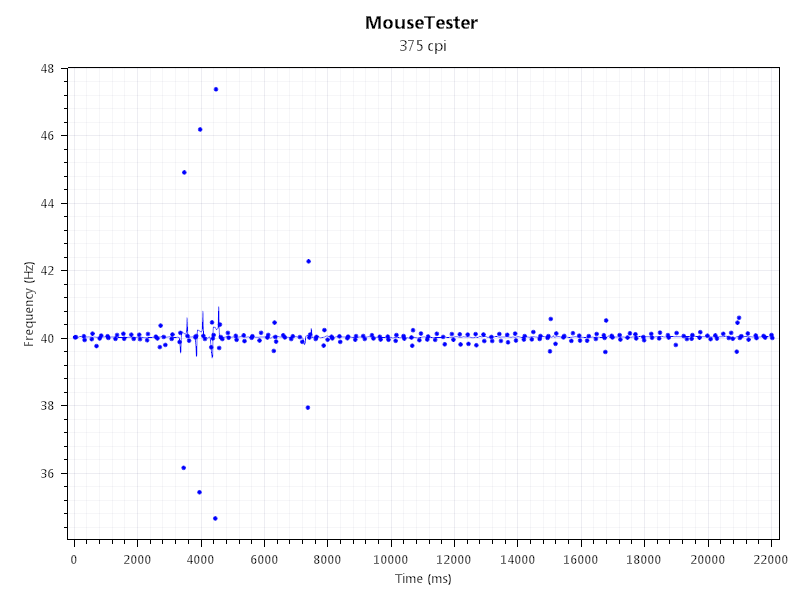

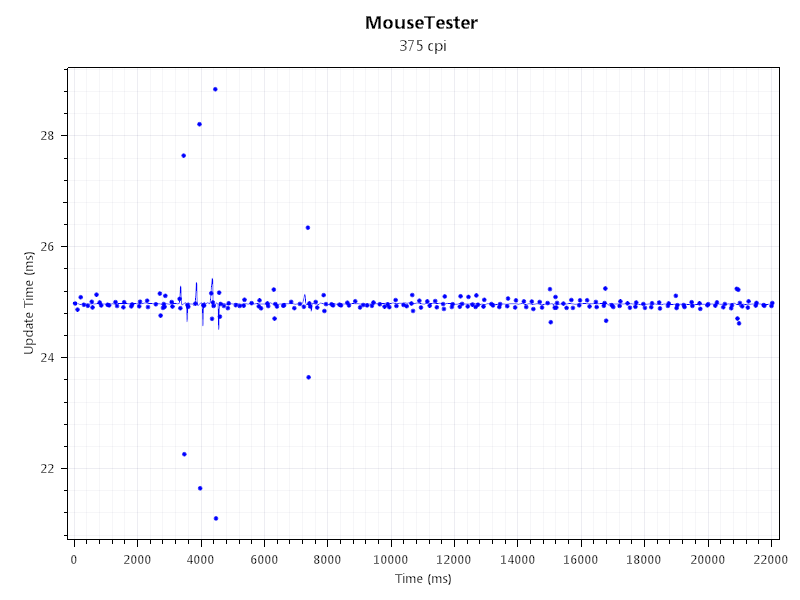

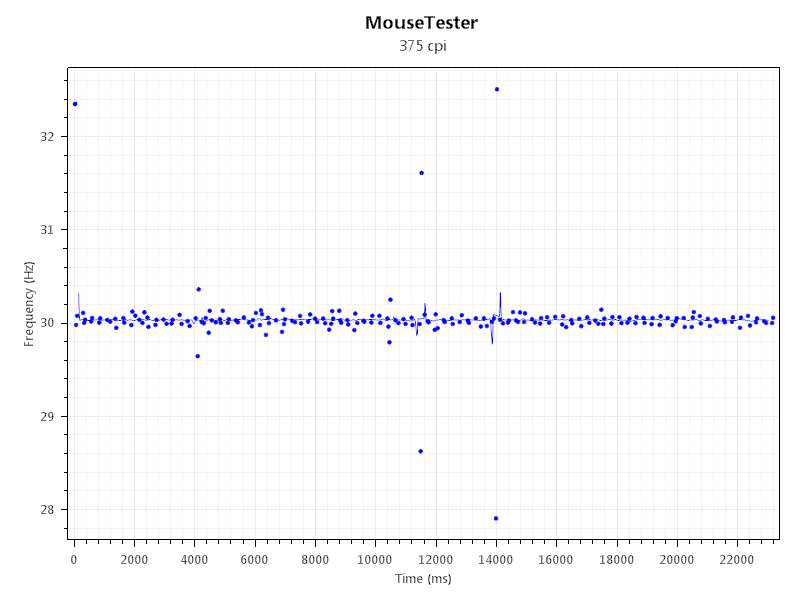

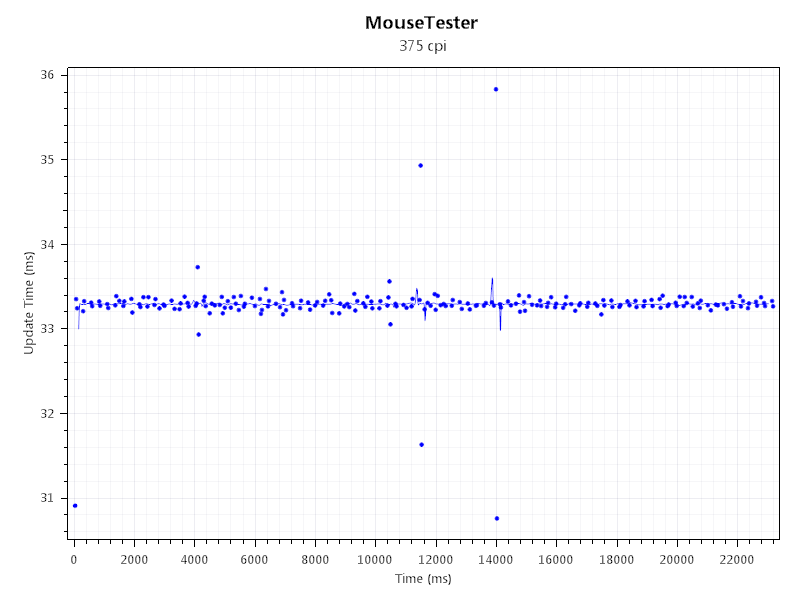

Протестил в двух режимах - при 3 байта за пакет и при 4 байта за пакет

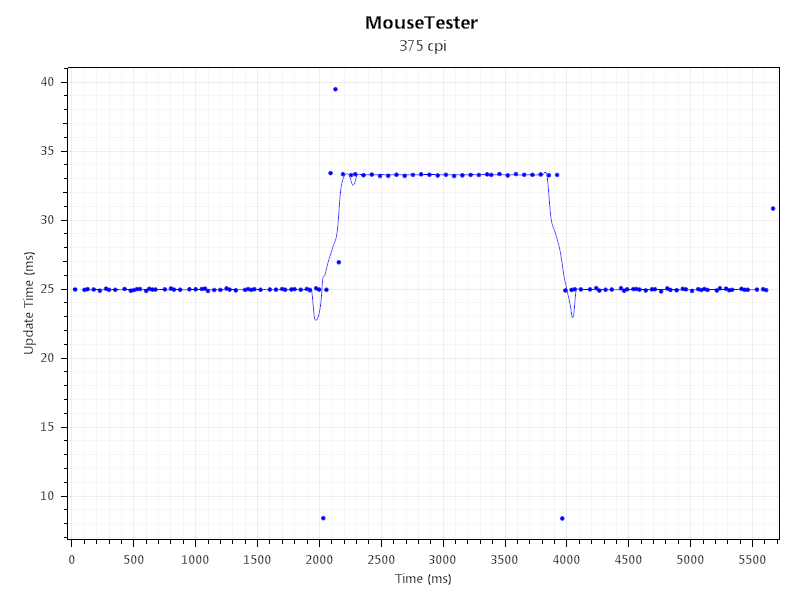

Картинка посередине - режим работы мыши Logitech и в середине теста нажата средняя кнопка мыши - посылка 4го байта в пакете

--- добавлено 2 авг 2021, предыдущее сообщение размещено: 2 авг 2021 ---

Стало быть, теперь нужны такие же графики с реального железа?



Так, давайте мух отдельно.

а) поддержка спекой - зачастую отсутствует, эт понятное дело.

б) поддержка физикой - подключать живьём устройства со своим собственным питанием (принтеры, сканеры, модемы и т.д.) может быть чревато банально из-за разности потенциалов. А уж если принтер/сканер был включен в момент подключения...
Хотя по факту - если девайс и комп на одной розетке, то всё проходило норм. Кстати LPT в этом плане более устойчив, я видел пробой между проводом и разъёмом при подключении - и вообще ноль эмоций.
Устройства же без внешнего питания - ну тут тоже можно постараться, как известно, но в 99% пройдёт без проблем.

в) поддержка железом - в контексте разговора, комп запущеный без PS/2 мыши ничего не повесит ничего на IRQ12 => хоть обвтыкайся потом, игнор полный. Если же было хоть что-то, то потом прекрасно будет находиться, более того, при некоторых обстоятельствах можно уговорить Винду переопределить устройство, но это не точно.
С COM/LPT вообще пофиг, хоть обперетыкайся, если система видит порт - значит может слать туда что угодно, всё зависит только от умения ОС и загруженных дров.

> The PS2 mouse port on a PC is attached to the auxiliary input of the PS2 keyboard controller. That input might be disabled at bootup, and needs to be enabled. It is usually also desirable to have the mouse generate IRQ12 interrupts when it sends bytes through the keyboard controller to IO port 0x60.

Mouse Input - OSDev Wiki



При отсутствии подключенной мыши Windows прямо говорит, что COM-мышь можно подключить хоть вот сейчас. Не думаю, что в MS такие уж вредители окопались.



Согласен. Давайте правильно читать и понимать буквально то, что написано:

Возможность горячего подключения отсутствует. Но если вы её как-то реализуете - значит она технически будет присутствовать. Вот только такая конкретная реализация останется именно плодом чьей-то уникальной фантазии и на 99% будет состоять из горы обусловленных костылей "если... + если... +..." все из которых должны удачно сложиться, чтобы "горячее подключение" сработало. Что возвращает нас обратно к первому утверждению.



Для лучшего понимания стоит разделять UART (логический уровень, с которым работает программа) и RS-232 (физический уровень)
В общем случае для UART нет разницы в типе физического уровня, его исполнении, горячем или холодном подключении устройств. Он лишь передает и принимает пакеты.
Физическое подключение устройств происходит на физическом уровне (как это ни странно =) ). Для RS-232 требования по согласованию нагрузок на линии отсутствуют. В бытовых компьютерах используются самые простые варианты исполнения, без защиты. Это не означает, можно или нельзя подключать/отключать "на горячую". Стандарт перекладывает данный вопрос на изготовителя или пользователя. Изготовитель, в свою очередь, скидывает его на конечного пользователя, не гарантируя исправность системы после "горячего" подключения.
В промышленном исполнении RS-232 если и используется (RS-485 предпочтительнее), то расширяется гальванической развязкой или другими способами защиты оборудования.
Для пассивных устройств (не имеющих своего источника питания, не нагружающих RS-232 больше допустимого) и устройств с гальванической развязкой (достаточно одной гальванической развязки на линии) при длине кабеля 1-2 метра вероятность выхода из строя оборудования близка к нулю.



Не знаю кому это так пофиг.
Свои теории пожалуйста для начала у себя проверьте.
При отключении "на горячую" мыши от COM с последующим подключением "на горячую" горят COM как с добрым утром, проверено не раз.

--- добавлено 3 авг 2021, предыдущее сообщение размещено: 3 авг 2021 ---

375DPI\CPI результат замера или "на глазок"?



Там в проге есть " замеряльщик", на глазок не умею)) первый раз получилось 366, второй раз 375, это значение мне больше понравилось хотя конечно с реальным cpi это вряд ли сходится, вернее имеет нехилую погрешность

Но мне показалось, cpi на графики не влияют



Есть, но надо ещё отмерить расстояние на которое мышь шевелить, замеряли точно?
Полагаю что всё-таки стандартное 400DPI быть должно, лучше на родном для мыши интерфейсе замерять.

Не выяснял т.к. точно знаю сколько на имеющихся манипуляторах, но возможно на что то и влияет.
На ранней оптике например было даже не 400, как на шаре, стандартом, а 440 и далее с той же погрешностью, т.е. 880 и т.п.



Помоему мышь была 900DPI-йная.
Сегодня я почитал еще раз даташит на CH559 и заметил, что в МК два разных UARTа и второй умеет работать на 7N1...в общем переписал код на работу с ним, теперь прога показывает DPI в 2 раза выше и теперь они похожи на те, что замеряются при подключении на USB, ну и скорость соответственно стала 45Гц
Ну и последняя мышь, с которой я тестил адаптер - Logitech g304, у нее переключаемый DPI, а максимальный 12000, через адаптер во 3м режиме показало 1500DPI, во втором - 750DPI...я не помню, сколько по технических характеристикам у этой мыши настоящих DPI в разных режимах)) В общем я это к тому, что не обязательно должно быть 400, от мышки зависит

Ну и я так понимаю, теперь у меня появилась другая проблема (и наверно не устранимая?) - импутлаг
Записал видео в разрешении монитора 1024х768, чтобы было видно курсор.

Он не очень заметный, но все-таки чувствуется. Но не знаю, как там дела обстоят на реальных устройствах



Шариковые поздние редко бывали выше 400, предыдущие сплошь 400.
Оптика менее 440 ранняя не бывала вроде, как впрочем и более..
Позже сделали и до 200 убавляемый DPI.

Скорее 880, при заявленных 800.
Позже оптику и лазер перевели на сколько заявлено столько точек и сканится.

С штекера USB на какой частоте данные идут?
До 1kHz поднять есть возможность?



Через контроллер? Я пока не знаю, как это замерить, надо заводить какой то таймер, который мог бы говорить сколько времени прошло с последнего цикла.
А вообще, USB скорее всего работает со скорость COM мыши, т.к. если опрашивать USB мышь чаще, чем передавать в com порт, тогда появляются погрешности, скачки и т.д. Работа мыши становится не плавной.



Мысль была к тому, что если читать поток данных на частоте 1kHz и усреднять значение приблизительно каждых 23 семплов, то полученная точность и плавность будут превосходить те же показатели при потоке считываемом на 45Hz.
Но для такого подхода потребуется частота обработки куда более 1kHz, при наличии соответствующей программно-аппаратной базы, разумеется.

Чтобы понять суть предлагаемой концепции представьте следующее:
компьютер с подключённой по USB мышью читает данные с порта на частоте 1kHz, обрабатывает каждые 23 семпла превращая их в 1 и эмулируя мышь по нуль-модемному подключению отправляет в COM.

Сделав такую демо-версию устройства можно увидеть его очевидные преимущества и подыскать элементную базу для устройства более узкой специализации.

Зависит конечно от алгоритма обработки и усреднения, но класс качества работы устройства в любом случае выше, нежели при отправке сырых данных первого и двадцатьчетвёртого семплов.

Необходимо учитывать, то, что шариковые мыши подключаемые к COM на 2\3 аналоговые устройства.
Вы же пытаетесь изначально цифровой поток получить кусками не потеряв в результирующем качестве, что не получается от слова очень.
Ваш результат напоминает протомеханические манипуляторы до их эволюции в оптомеханику и с этим фактом что-то надо делать.



Да вроде как нынешняя работа железки меня более чем устраивает...разве что к лучшему всегда можно стремиться
Можно попробовать.

Для начала могу сказать, что МК работает на частоте 12МГц (можно запустить на 48МГц, но тогда под сомнением работа UART на 1200bps (медленно))
Таймер я могу настроить на частоту прерывания 1мс (можно и чаще), и вызывать опрос USB мыши...но сколько времени займет сам опрос - я не знаю, это буде зависеть от производительности МК.

В конечном итоге мне надо будет передавать накопленные данные каждые 33мс, т.е. усреднять 33 пакета, пришедшие с USB? Усреднять я не пробовал, но вот суммирование пакетов ни к чему хорошему не приводит и в итоге я решил отправлять данные при поступлении информации с USB...пока данные отправляются в COM порт, USB мышь не опрашивается (На факт отправки данных в COM не проверяется только 4й последний пакет, т.е. его отправку можно проверить после следующего опроса USB перед началом отправки следующего пакета в COM)



Не понятно, откуда взялось 33 пакета при 33мс и почему именно 33мс?

На первый взгляд всё просто, кроме того факта что нажатость кнопки (или двух кнопок) мыши конечно же усреднению не подлежит
Поглядите на результат работы приаттаченной программы, возможно будет понятнее что именно необходимо.



Ну, потому что у меня режим работы с колесом, а значит постоянные 4 байта за пакет - 133 / 4 = 33...ну да, 33Гц, а не 33мс, но не суть
При опросе USB мышки в 1кГц, у нас получается придет 1000 пакетов в секунду, а в 33мс - значит пришло бы 33 пакета (но да, при 33Гц придет 30 пакетов)

Программу посмотрю, опишусь

--- добавлено 4 авг 2021, предыдущее сообщение размещено: 4 авг 2021 ---

Посмотрел программу (правда только с USB мышью), понятнее как бы не стало, т.к. прога предназначена для вылавливания акселерации курсора...сравнивает данные с физической мыши с данными на экране.
Ну с другой стороны, усреднять значения труда не составит, не для этого примеры не нужны))



Так поглядите в чём разница то
Что-то думается, что видимая есть.

Кстати от акселя возможно могут возникать неверные предпосылки (в случае с MouseTester), рекомендуется к использованию:
The MarkC Windows 10 + 8.1 + 8 + 7 + Vista + XP Mouse Acceleration Fix Builder

Оптимальный интервал усреднения можно определить ориентируясь на результат работы предложенных программ.
К примеру клик мышью состоит из двух событий в которых отсутствует составляющая изменения координат, что может сказаться на результатах усреднения.

Полагаю вас ввело в заблуждение наличие исходников?
MouseMovementRecorder "Can be used to diagnose mouse pointer acceleration problems", но это не значит что не может быть использован для чего-то другого.

Очевидный ключевой момент в том что до 1000 пакетов в секунду, при наличии соответствующих событий.
Ведь если мышь никто не передвигает и не кликает то ничего особо никуда и не идёт.
Кроме того есть ещё один момент менее очевидный:
частота опроса сенсора в ряде случаев не зависит от частоты опроса порта и может быть ниже 1000Hz, соответственно в этом случае ни о какой тысяче пакетов речи не идёт.



Я все равно не понимаю, чего такого может показать эта прога. Если бы она сравнивала данные перед адаптером и после адаптера, это одно, а когда она сравнивает данные, которые шлет адаптер с данными, которые приходят на экран - они ничем не будут отличаться от тех, что шлёт настоящая мышь.

В общем прогу запустить не удалось, она требует dinput8, я поставил на свой 98 directx9 и теперь винда зависает при загрузке (та винда слишком много опытов перенесла, установку dx9 не выдержала) даже дос грузиться не хочет. Я теперь не скоро доберусь до переустановки)

Ну и самое главное - принес домой с работы ps2 мышь, по-умолчанию она тоже работает на 40Гц и в общем по сравнению с моим адаптером поведение курсора у ps2 точно такое же... Абсолютно, ничем не отличается и рисует точно такие же линии в mspaint как и моя эмалируемая. Разница только в импут лаге, он довольно заметный если сравнивать настоящую мышь с моей... Это единственная разница. Собственно, поэтому сколько не усредняй, лаг он и в Африке лаг, с ним надо бороться подругому
