Hard Компактный компьютер для Win98

Платка с AGP плюс копеечная GF2-GF4 MX низкопрофильная были бы лучшим выбором.
Ямаха не то, что плоха, особенно, если она имеет внутреннее подключение pc/pci.
Но я предпочел бы ISAшную карту с WT коннектором под дочку.

Плюс там еще редкий чипсет 440ЕХ.
Если он является обрезком от 440LX, то он тоже не имеет поддержки DDMA для PCI карт и ямаха под досом там будет работать только посредством PC/PCI.

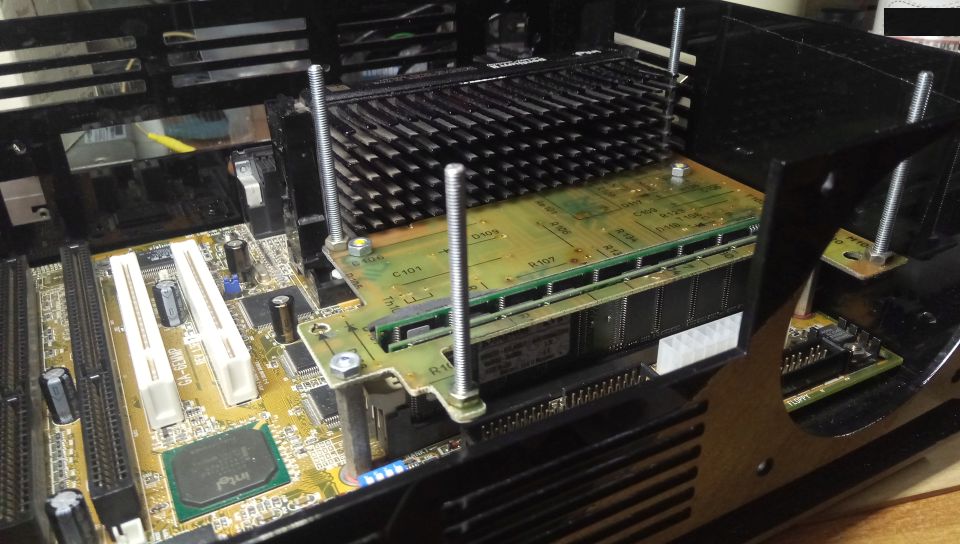

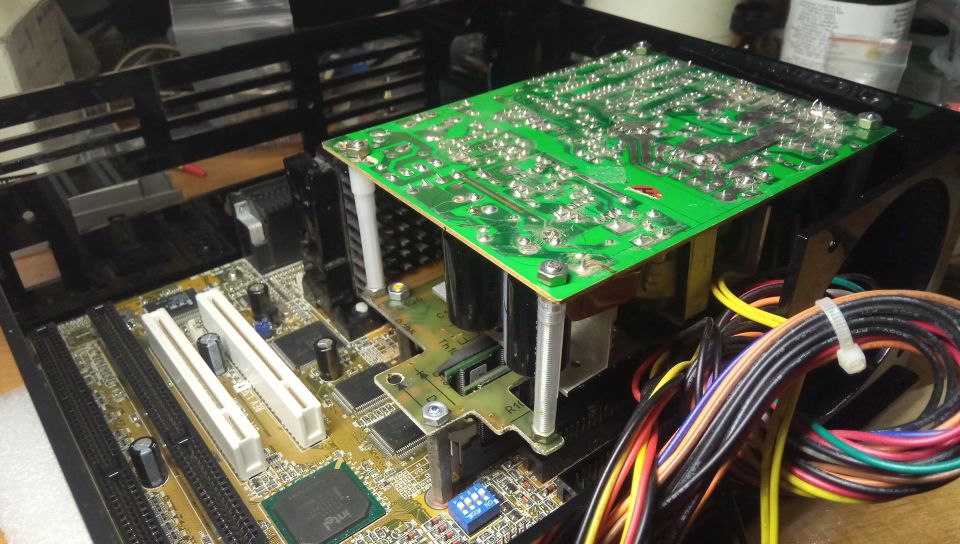

Это плата блока питания. Стоит "вторым этажом" поверх материнской платы



Укоротил провода и убрал ненужные



а если какой-нибудь pico psu?



Да, но стараюсь исходить из того, что уже есть в наличии. А PicoPSU у меня нет. К нему еще нужен БП на 12 вольт - его у меня тоже нет.
Ну и еше в корпусе полно свободного места.



Горячая часть защищена?



Нет, пока никакой защиты нет. Но я уже использовал блоки питания без корпуса, поэтому не страшно)

И я, наверное, прислушаюсь к советам камрадов.

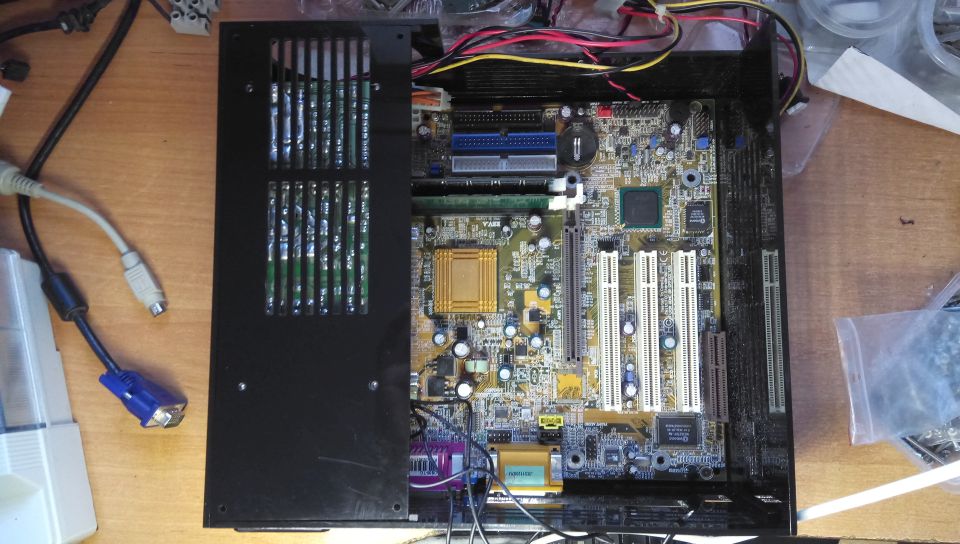

Нашел материнку на 815 чипсете с AGP - CS35-TC. На ней вздулось несколько конденсаторов, менять было лень, поэтому лет 15 она провалялась в гараже.
Сегодня перепаял их, ну она и заработала.
Самое главное - процессор с радиатором на s370 гораздо компактней, чем в картридже Slot 1.



Была бы у меня возможность так отбрабатывать орг стекло - я бы из цветного прозрачного сделал.
Как делают японцы всякие свои лимитированые консоли -выглядят вполне себе.



На 101-й раз может долбануть. Просто полиэтилентерефталатная плёнка (кусок обложки) на двухстороннем вспененном скотче - это разве не элементарно? Я бы сделал. Как минимум 3 кВ такая плёночка выдержит - проверено.



@SanTix, у меня и БП поменялся.
Поэтому - да, но пока совсем не в приоритете)



Он еще заточен под ATX с вилкой питания 12V, D201GLY он питает отлично, а вот насчет S370 я уже не уверен, потянет ли он нагрузку по 5V.



У меня вот такая пара спокойно тянула i815 с туалероном 1333@1733 и 7600GS, а такой китайский клон вряд ли окажется сильно хуже оригинала (если под picoPSU, конечно, подразумевается оригинал, а не сам тип устройств).



У меня бп 12в и преобразователь из комплекта мелкого корпуса thin mini itx, он под атом или что-то типа предназначен. Я туда поставил 1155 платку со своим питанием от 19в бп, а комплект от корпуса у меня остался. Ну так, сам преобразователь особо он доверия не внушает, 20+4+4, SATA, Molex, floppy. D201GLY с флешдиском тянет, а больше пока не надо.



Так по PSU должна быть инфа по его мощности. Собственно он в основном 5 вольт и делает из 12, поэтому почти вся его моща - это и есть 5 вольт и такой комп он, скорее всего, потянет.



В хозяйстве есть максимально утрамбованный компьютер для управления фрезером.
В обычный корпус 500-ваттного ИБП уместилась вся электроника станка : та же самая D201GLY с PicoPSU и БП на 12В 5А, мощный блок питания для двигателей (24В 10А), три драйвера для них же, плата управления драйверами и частотник для шпинделя на полтора киловатта.
Вот там свободного места нет вообще.
А в этом корпусе достаточно объема, чтобы поставить обычный БП (пусть и без корпуса).



Это, скорее, эксперимент.

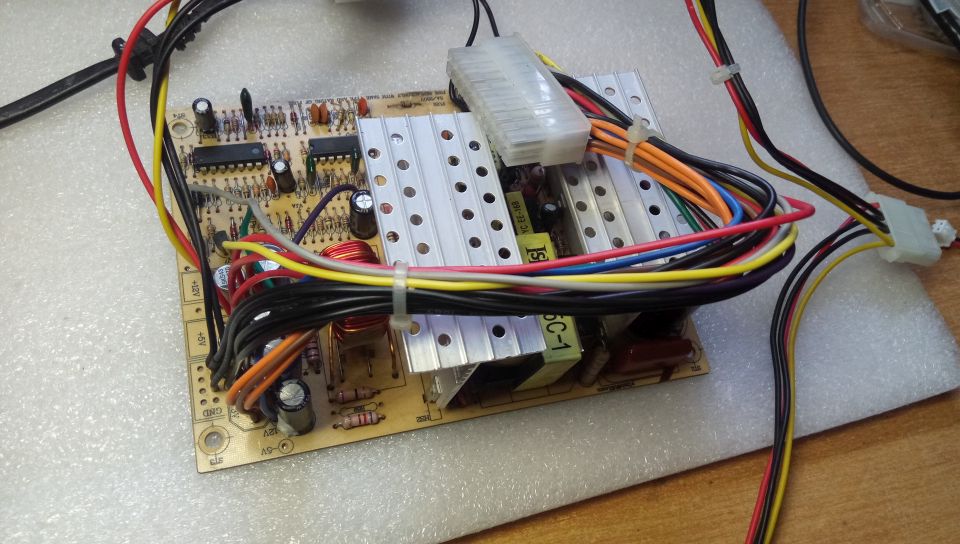

Разобрал старый и достаточно компактный AT блок питания. Когда-то он питал материнку формата baby AT в "малыше", который я собирал еще в конце 90-х.
Попробую переделать его под ATX, всё равно сейчас он просто валяется.
Для этого ему нужны еще два напряжения : +5в (дежурка) и +3,3в. И еще нужно сделать отключение БП по сигналу от материнки.

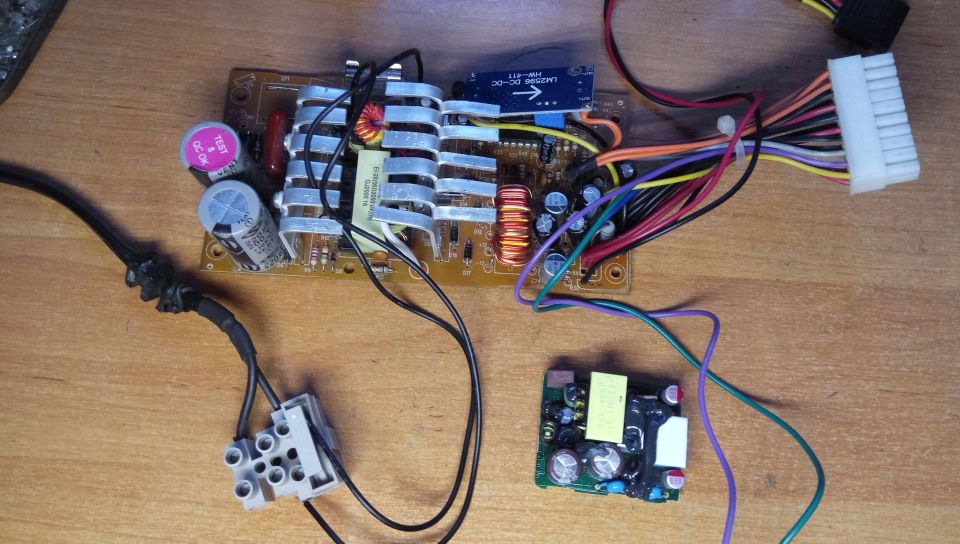

+3,3в выдает мелкий китайский DCDC, его максимальный ток 5 ампер, но если этого будет мало, куплю другой или соберу свой собственный, с бильярдом...
А для дежурки будет использована электроника от телефонной зарядки. При напряжении 5в она выдает ток аж до 3 ампер.

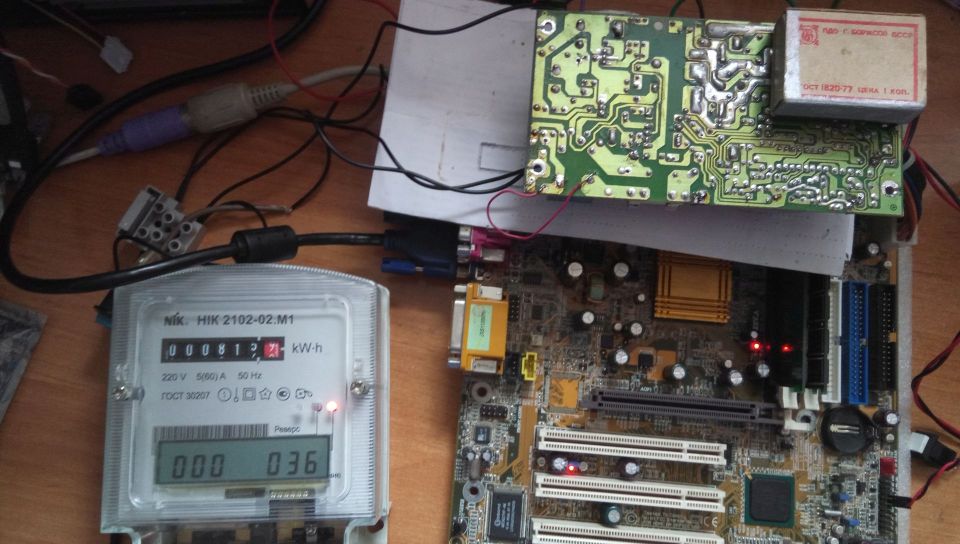

Всё получилось.

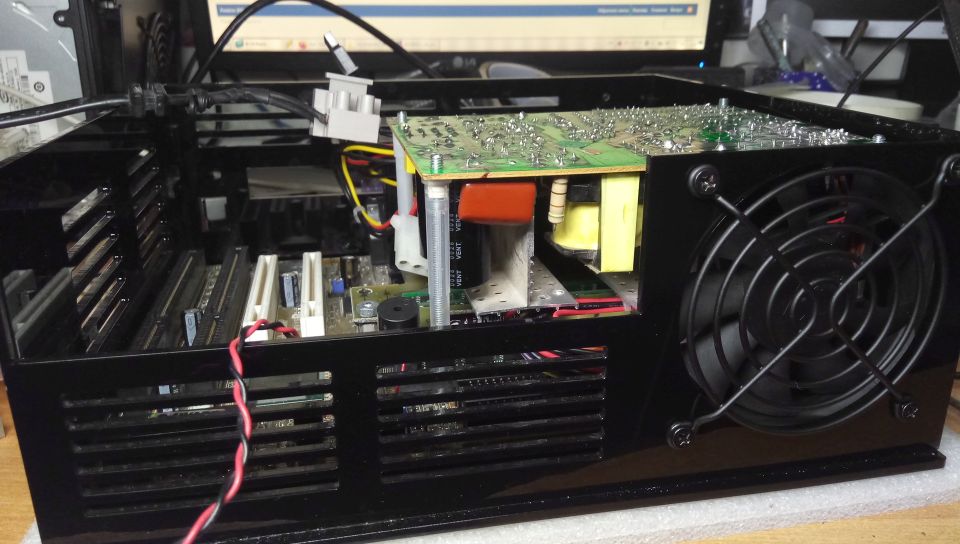

Сделал панель для крепления БП, заодно и горячую часть упрятал

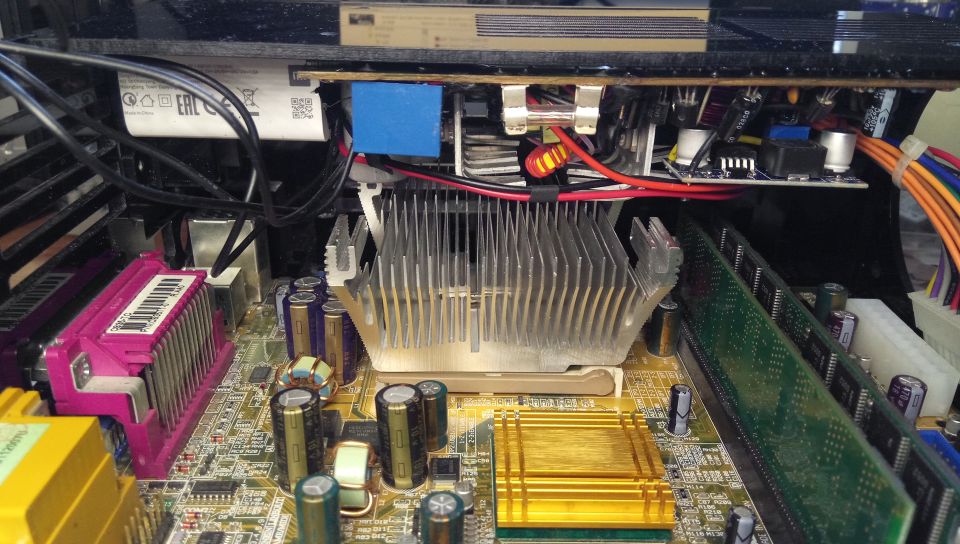

Зазор между радиаторами процессора и БП минимальный, поэтому вентилятор поставлю сбоку. Будет дуть, охлаждая разом всё железо.
Еще придется переделывать заднюю стенку корпуса, потому что изначально там вообще не планировались никакие PCI карты

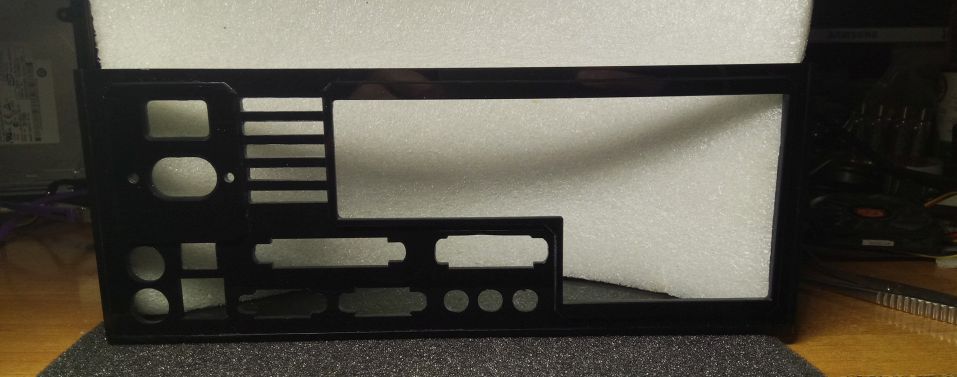

Вырезал окно почти на всю свободную поверхность задней стенки.
Станком сюда уже никак не подлезешь, а дремелем получается не очень ровно.

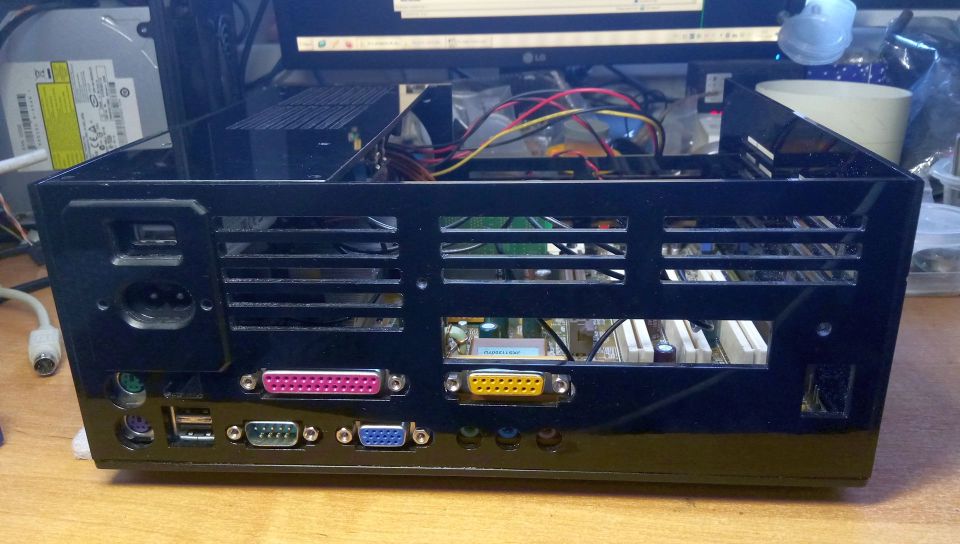

Чтоб смотрелось не очень колхозно и чтоб не тратить уйму времени на допилинг, вырезал тонкую рамку, которая скрывает все неровности.



Давно в голове крутится насадочка, чтобы со столиком и можно было по линеечке пилить отрезными. Со столиком он будет абсолютно покладистый и никуда его кидать не будет. Но всё руки не доходят. Правда не к дремелю, я с «дремелеподобными» завязал, насадку хочу у стандартному угловому наконечнику бормашиночному, он мелкий, юрский и подлезет везде и головка крутится ещё дискодержатель обрезать можно по-минимуму.
