Hard Компактный компьютер для Win98

Да, я в курсе, просто из контекста складывается впечатление, что его установка становится возможной только благодаря наличию сетевухи с памятью, хотя это можно сделать и обыкновенным способом)



@Revolter, вариант работы через Option ROM удобнее, если предполагается менять винты иногда.



@Revolter, Plop не нужен мне постоянно. Кроме того, он здесь еще и подглючивает - раз в пять-десять загрузок флешка начинает быстро-быстро мигать своим светодиодом и перестает читаться. Помогает только выключение ПК.
А так, если мне надо именно загрузиться с флешки, я выбираю в биосе загрузку с сетевой карты. Всё остальное время будет обычная загрузка с HDD без всяких дополнительных ожиданий и менюшек.

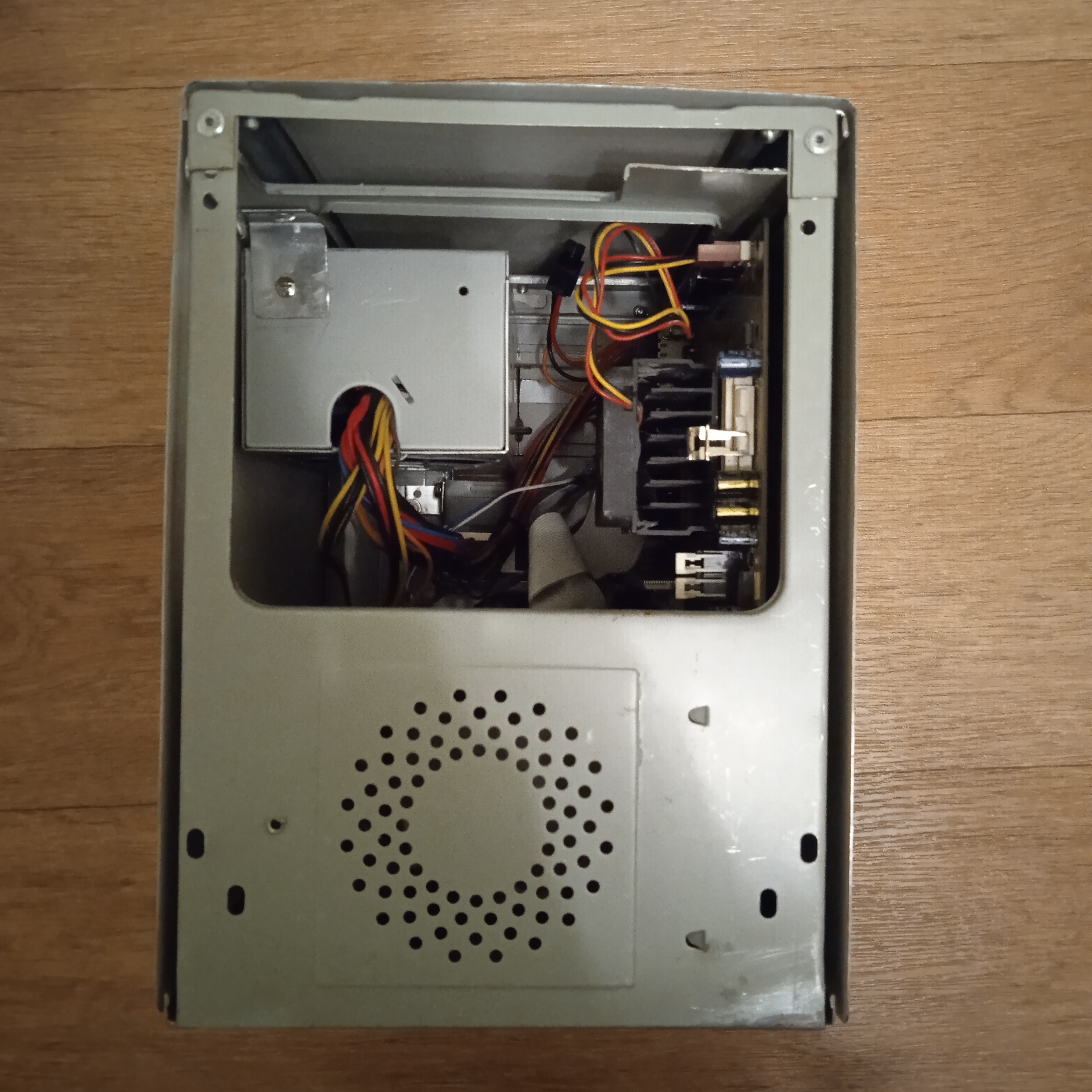

Поработал немного скульптором над блоком Baby AT. При помощи болгарки отсек все лишнее. Блок питания поставил FTX. MB Zida размером 22*20 см. Корпус получился примерно 24*24*18 см. В принципе можно было и меньше.
Придется осваивать Компас и чертить под раскрой металла. Если прям впритык то можно сделать под высоту 23. Если взять узкую материнку 17 см то можно и 18 см длину. Глубину не знаю есть ли смысл резать до 14-16 см. Данные размеры позволяют использовать все isa и pci слоты. Я уже предлагал объеденить усилия и сделать "народный" проект мини корпуса для baby at плат. Был у меня блок питания и поменьше, но его ставить не стал из-за маленького шумного вентилятора. Системник был старый мятый и ржавый, для реставрации не пригодный.



@Swift_CCCP, буду честен.
Мне не очень хочется заниматься "народными проектами". Народ у нас разный, всем не угодишь.
Но в изготовлении какого-то конкретного корпуса - да, чем смогу, помогу.
А покромсать baby AT - это вы сами решили ? Просто я ж уже проходил этот путь в середине-конце 90-х

--- добавлено 30 ноя 2025, предыдущее сообщение размещено: 30 ноя 2025 ---

По поводу маленьких и шумных вентиляторов.
Под такой нагрузкой (ок. 60 ватт) железо в БП греется незначительно. Я обычно ставлю вентилятор бОльшего размера с другого бока БП и включаю его между +12 и +5в. Т.о. напряжение на нём получается около семи вольт, при этом он и нормально дует, и не шумит. И довольно часто его потока хватает и для охлаждения процессора.



Разумеется я ознакомился с Вашим опытом.) И на зарубежных форумах посмотрел кое какие варианты.
"Народный" я имею ввиду какие то, советы, имеющиеся размеры, кто то уже заказывал в какой то конторе. Конечно я буду заказывать на свои деньги и себе. Скорее всего с первого раза это не выйдет как нужно.



@Swift_CCCP
Была тема на руоверах, где люди делились контактами. Заглохла, как и весь моддинг.
Да и в разных городах у людей разные возможности. И бюджеты на "любимку" тоже разные.
Мне до сих пор (правда, нечасто) пишут, что негде порезать акрил. При том, что в Севастополе (небольшом, кстати, городе) первая лазерная резка появилась в 2009 году.
Порезку стали я сам не заказываю - для меня это дорого. Поэтому обхожусь алюминием, который просто раскроить можно хоть болгаркой, а порезать я могу на своем станке.
Чертежи в этих фирмах обычно принимают в формате CorelDraw. Поэтому, наверное, нет необходимости осваивать полноценную программу для 3D-моделирования, если, в конечном итоге, вся конструкция будет состоять из плоских деталей.

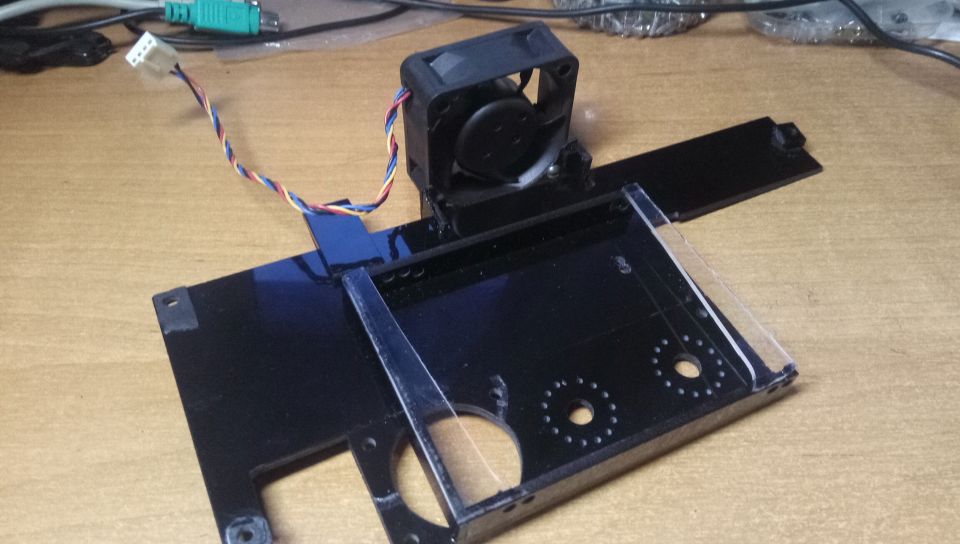

Это корзина для HDD и привода CD. Слепил её из остатков и кусочков акрила, поскольку нормальных больших уже не осталось.



Получилось, что охлаждение практически всего ПК обеспечивается этим 6-см вентилятором.
Он установлен сбоку от радиатора ЦП, продувает его ребра, а заодно и дует на один из радиаторов блока питания.
Сейчас его четвертый пин, отвечающий за управление скоростью, посажен на массу, при этом обороты минимальны. Сама материнка не умеет в ШИМ, наверное, соберу ему отдельный регулятор.

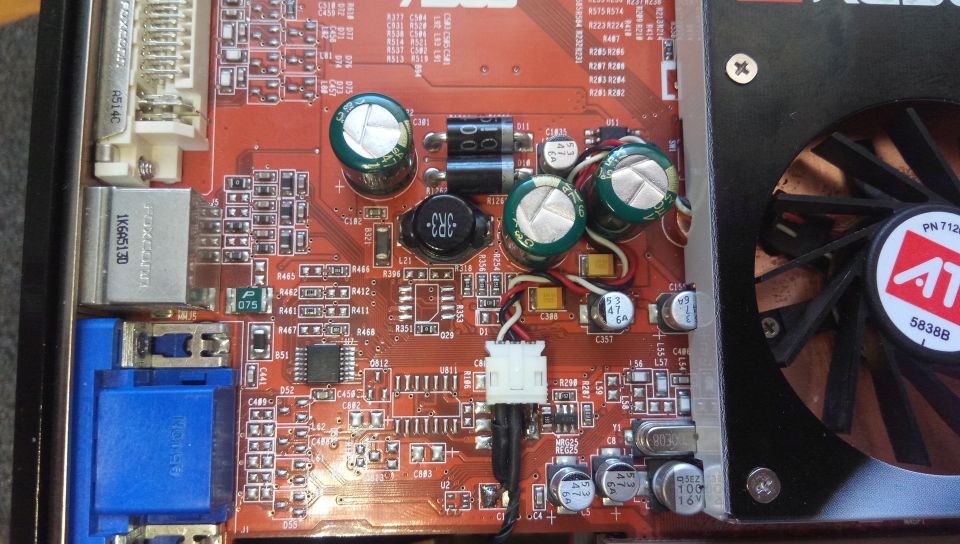

Второй вентилятор (на видеокарте) по-прежнему работает от 3,3в. Выход с его таходатчика подключил одиночным проводом к свободному разъему на материнке. Мониторинг показывает аж 3000 об/мин. Боюсь предположить, что же там будет при его "стандартной" запитке от +12. Ну, либо он все-таки 5-вольтовый, В любом случае, даже при таких оборотах он остается очень тихим, поэтому тут уже ничего не буду делать.

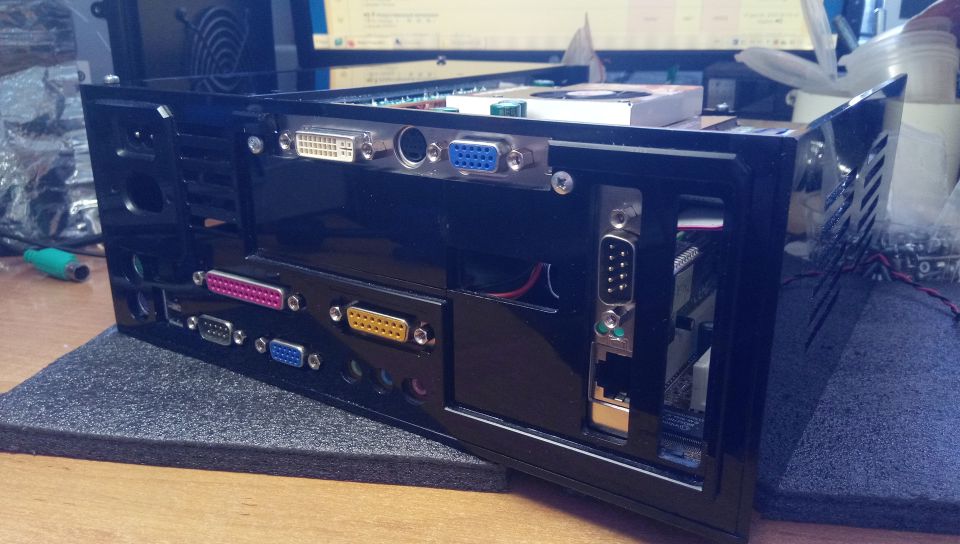

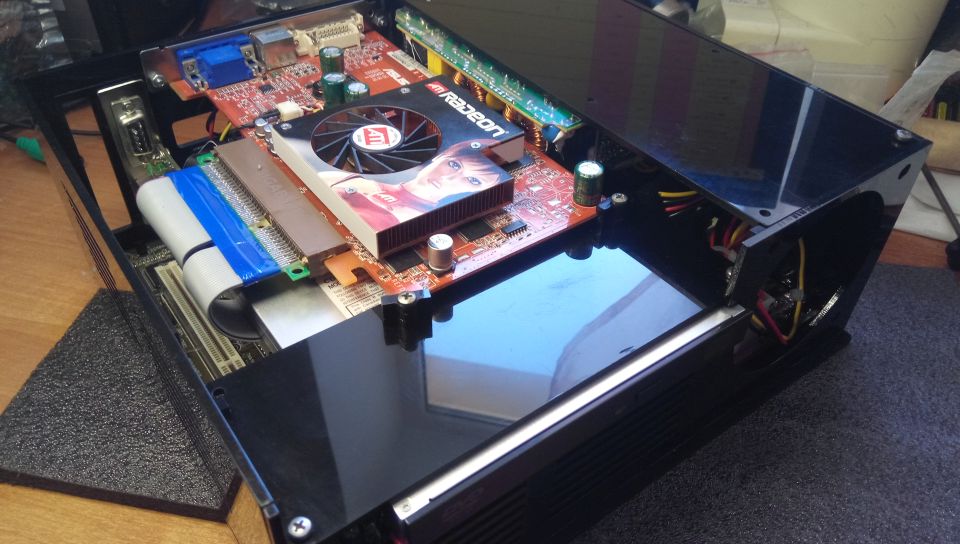

Это почти в собранном виде. Осталось сделать переднюю панель и закрыть лишние отверстия на задней стенке.



Сегодня попробовал два туалерона, на 1200 и 1400MHz, но с таким слабым охлажением они ожидаемо перегреваются.
Критических температур не было, но в простое - 55, в тестах - до 70.
Оставил PIII 667. Даже с разгоном до 800MHz у него в простое ок. 40 градусов, в тестах - до 55.



Можно попробовать туалеронам снизить напряжение питания.



Так это нормально, в общем-то.



Я бы попробовал это в первую очередь, но в биосе нет такого, а хардварно я не умею.

@SanTix, мне спокойней, когда оно тёплое, но не горячее
Либо если бы это был полноценный Pentium Tualatin 1400. А целерон, с которым в 3дмарке я получаю почти тех же попугаев, что и с более старым пентиумом - не, не хочу такое.



@_ALS_, так склерона этого зато и не особо жалко Впрочем это шутка: 70 градусов это очень лайтово и устанешь ждать, когда с ним, что-то случится при этой температуре. У меня на моём современном ноуте проц в простое-то регулярно горячее бывает, при сильной загрузке и больше сотни видил, это было так с новья у него. И ничего не сдох и так же греется. От пыли, конечно чищу, когда он пыльный, вентиляторы начинают сильнее крутиться, а с моей шерстистой кошкой чистить его приходится довольно часто. Тем ни менее, так задумано. При этом GPU изрядно холоднее, но в покое там тоже регулярно выше 50 градусов, а при прогреве на 100% (друг нейрухи на ней крутил, так днями напролёт была полная загрузка) да летом держится ~95 и это не потому, что ниже охладить было нельзя, вентиляторы были не на максимуме, это его «мозги» считают, что такие температуры вполне нормальны.



@_ALS_, у меня на ecs p6ipat напруга джамперами ставилась. Если их нет, можна найти даташит на сокет и поставить скобками из проволоки, как на атлонах делали.



@SanTix, он же не только сам по себе греется, но и прогревает всё вокруг себя. В т.ч. и потроха блока питания, который находится совсем рядом и у которого нет своего, отдельного, вентилятора. Был бы корпус из металла, я бы знал, что и как надо делать, но тут пластик...

@radical1010, на плате есть только джамперы для установки частоты. Я знаю, что можно почитать даташит на контроллер питания проца и всё сделать руками, но мне, по чесноку, лень это делать ради целерона. А покупать пентиум 1400 (а его цена на авито жестокая прям) мне пока что-то не хочется

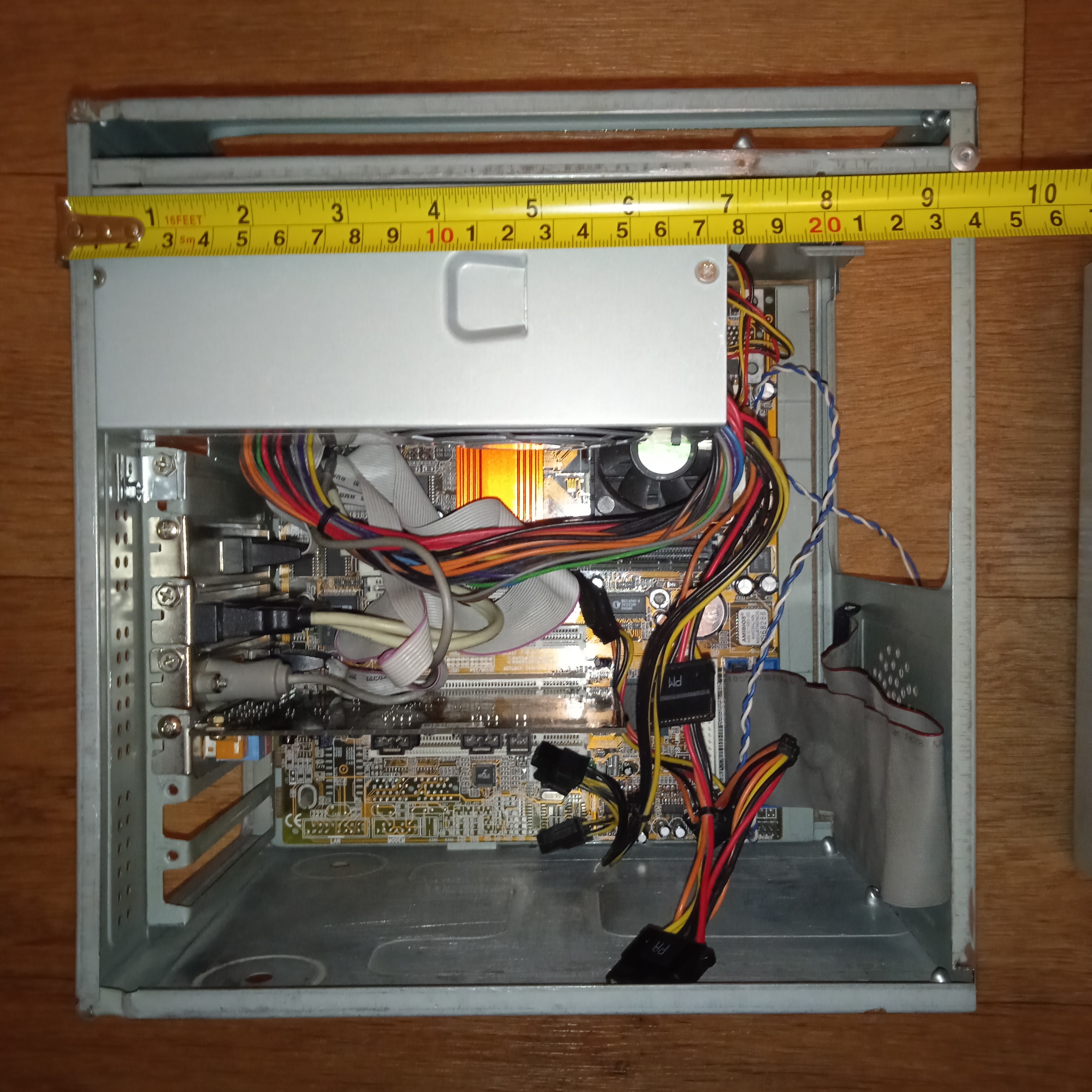

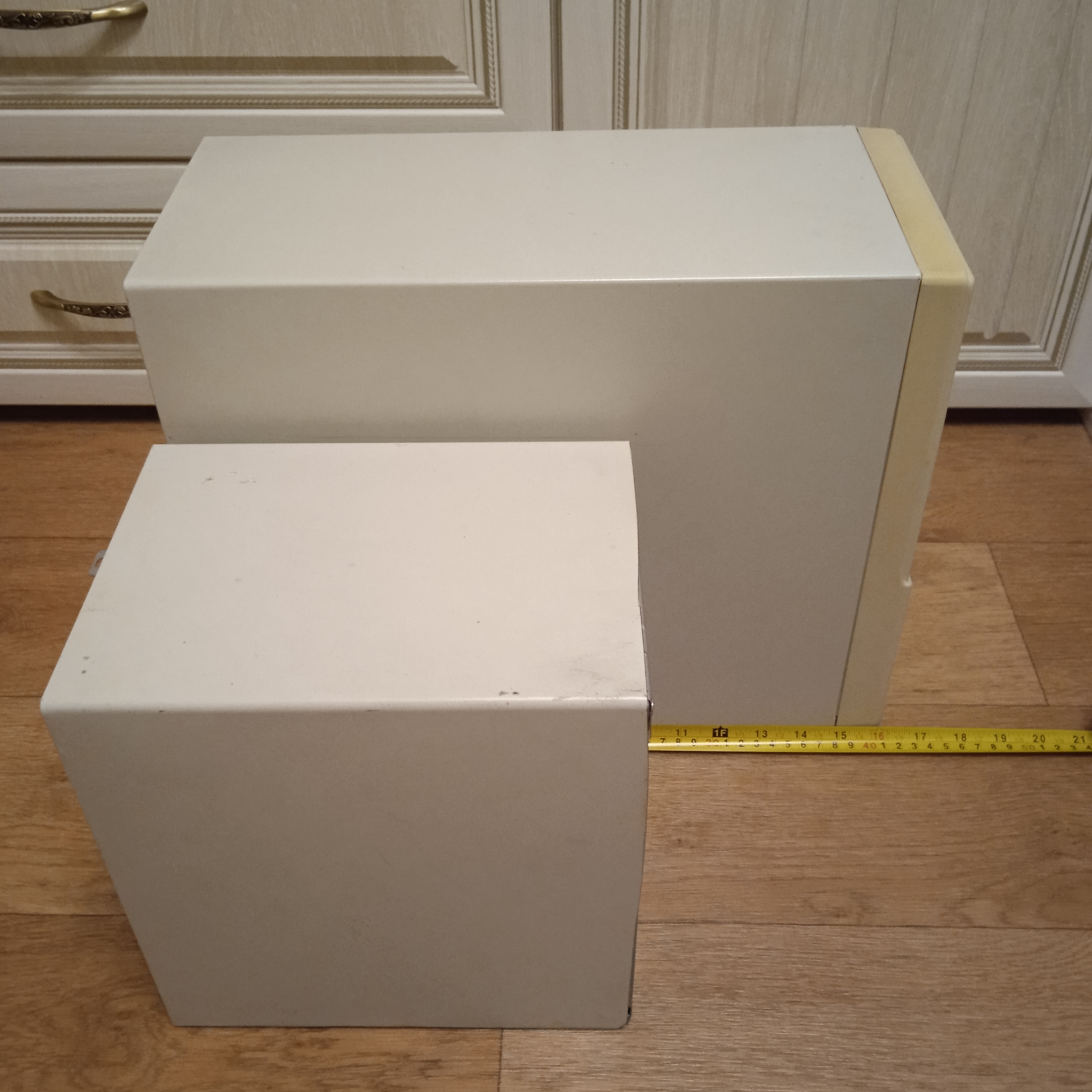

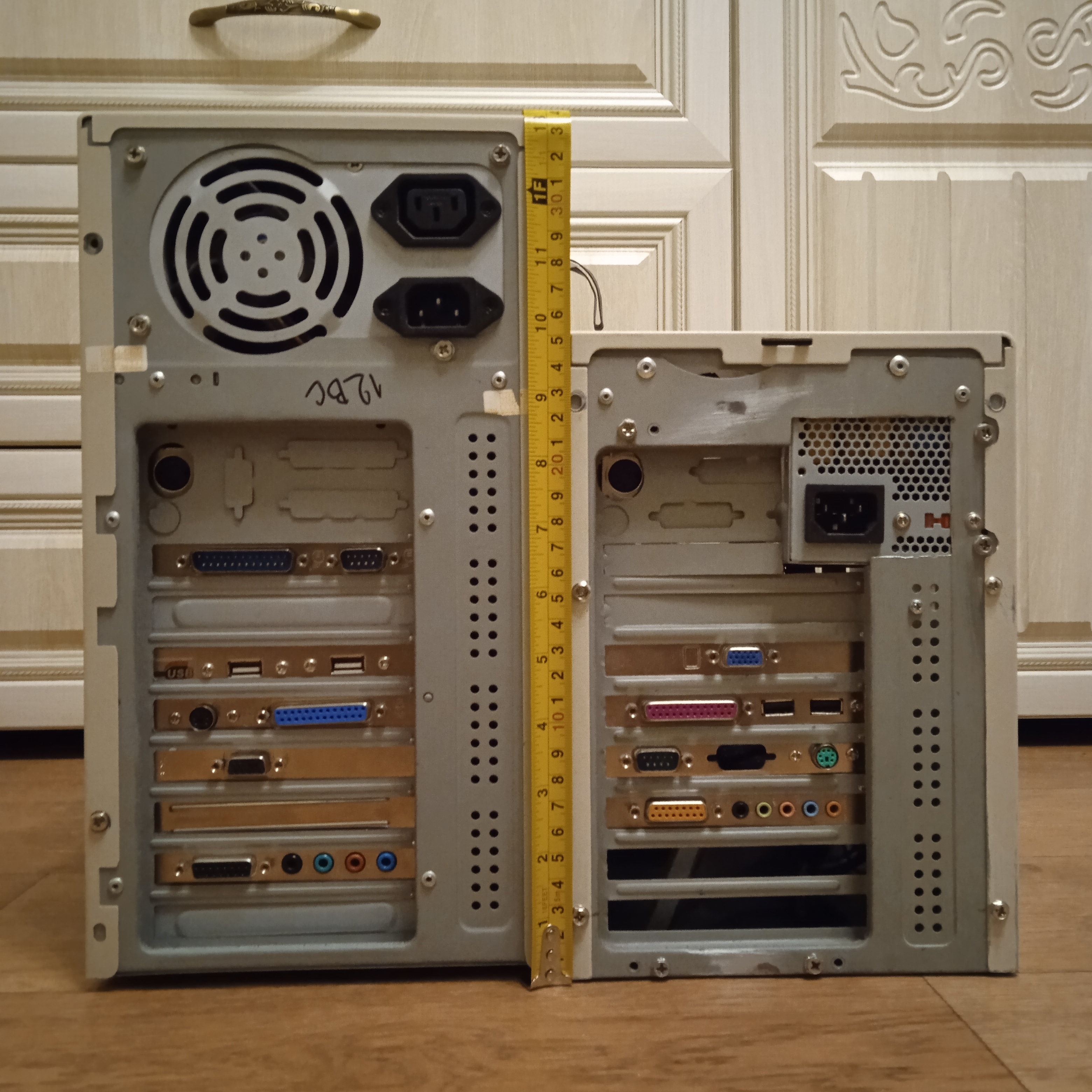

Здравствуйте. Так как я не владею Компас 3D, пришлось изготовить макет из подручных материалов. Чисто для понимания размеров. Материнская плата Zida T810B-CU, 220*200мм. Intel Celeron 400. Получилось достаточно компактно. Теперь в раздумьях. Собрать машинку на Pentium 166-234. Но тогда нужно купить полный комплект комплектующих. Или что то под имеющийся целерон купить только MB с AGP. Если топикстартер считает размещение данного материала не уместным, то готов переехать в другую тему. Но он был идейным вдохновителем данного изделия.)

--- добавлено 14 дек 2025, предыдущее сообщение размещено: 14 дек 2025 ---

Цели данной сборки:
Компактность, но возможность установки любой звуковой карты (isa,pci) без ограничений.
Бесшумность. Использование не редких, простых комплектующих.
Спортивный интерес. Попробую разместить AWE64, Yamaha 744 и возможно SBlive в одной платформе одновременно.



Всё нормально, я без претензий.
Я бы оставил Celeron-400. При желании его можно замедлить с помощью Throttle Blaster-а.
По поводу макетов.
Иногда делаю по заветам BootSector(a) - из картона. И еще из обувных коробок

Нашел ("под кроватью") PIII 933MHz, чуть увеличил частоту на шине и таки перешагнул рубеж в 1000MHz. Можно было бы гнать и дальше и, хотя все тесты по-прежнему проходятся нормально и даже нагрев остается в пределах 60-62 градусов, но тогда отваливается набортный звук.

---
Про акрил.
Когда понадобился именно черный цвет, мне пришлось покупать сразу половину листа. Меньше они не продавали. Целый лист - это 3х2 метра, половина, соответственно, 1,5х2. При том, что все мои корпуса - малыши, этого куска хватило почти на 15 лет... Даже тумбу под телевизор делал из него. И вот сегодня я, наконец, добрался до этой тумбы и распилил её на заготовки.

Вспомнил.
В гараже есть старый "дедовский" корпус из толстенного металла, но он достался мне уже изрядно изъеденный ржавчиной. И, по-моему, даже без мордахи. Еще в хозяйстве есть сварочный аппарат, а в нашей промзоне - мастерская порошковой покраски.
Наверное, я уже знаю, какой будет следующий TinyBlackBox)

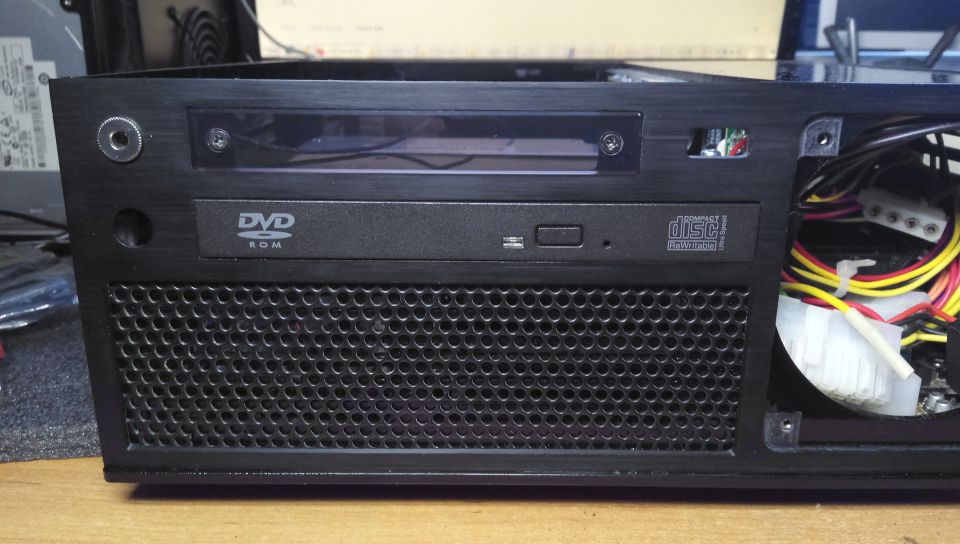

Сделал переднюю стенку.
Материал - тот же черный глянцевый акрил, но здесь он отшлифован, поэтому выглядит получше, чем остальные стенки.
Слева - гнездо для наушников, чуть ниже будет кнопка POWER, правее - дымчатое стекло, под которым будут индикаторы, еще правее будет порт USB.
И отверстие под еще одну панель, где будет большая крутилка регулятора громкости. Может, еще чего придумаю...



Плата индикации.
Здесь два круговых индикатора: первый - активность HDD (светодиод бегает по кругу), второй (еще не распаян) - загрузка процессора (в зависимости от загрузки засвечивается сектор).
Посередине - двухканальный индикатор уровня звука. Делал подобный всего один раз в жизни, много лет назад, по схеме из журнала "Радио" на советских зеленых корпусных светодиодах. Получилось так колхозно, что я его даже никуда не применил, так он и валяется где-то до сих пор.
Сейчас я немного умею программировать микроконтроллеры, поэтому сделал по своей схеме, на SMD светодиодах. Выглядит чуть лучше, плюс, будет под темным стеклом.



Так неудобно же? Надо наоборот, чтобы кнопка сверху была.
