Hard Компактный компьютер для Win98

Пойду по порядку. Подобные платы - это SBC (single board computer, одноплатный компьютер). Использовались в промышленном оборудовании, работали на станках с программами для DOS (этакий программируемый логический контроллер из прошлого). Подробно можно почитать по запросу (Тайны индустриальных компьютеров: ISA-слот и древние «одноплатники») на хабре.
Предупрежу, что не все модели беспроблемные и есть нюансы (например часть сигналов dma может быть не выведена на гребенку isa). Некоторые можно доработать пайкой, некоторый вполне подходят для ретроигрового применения. Есть без видеовывода, без мультиконтроллера и т.п.
Плата на фото в моём посте: Advantech PCA-6745B. Это полноценный компьютер с сокет 3 на одной плате, самодостаточна (кроме звука). С современным биос, неплохим (производительным) видеочипом CHIPS 65550 на шине VLB, встроенным мульконтроллером с ps2 клавиатурой и мышью, сетевой картой ne2000. По разводке у конкретной платы нет недостатков. Есть незначительные минусы: небольшой, но быстрый кеш л2 (128кб), небольшой объём распаянной видеопамяти (1мб), софтово решаемая проблемка с видеовыводом в правильном разрешении (там по сути есть возможность подключить монитор по VGA + напрямую к плате матрицу lcd через разъем расширения). Поддержка игр видеочипом отличная, турбо работает. С процессором 66мгц получаем 4 уровня замедления (разными сочетаниями аппаратной и софтовой турбо кнопки). В тесте 3dbench можно получить 4 уровня производительности (45,4fps/29.4fps/16.3fps/9.8fps). Большие диски распознает (биос новее чем на старых платах). Я ей очень доволен.
В норме такие платы вставляются в подобное "Промышленная кроссплата PCA-6108", но у меня не было такой, а стоит она тоже дорого. Поэтому пришлось взять стандартную isa16 ёлку. Целиком она в корпус не полезла, пришлось подпортить и срезать ножовкой по металлу ножевую часть (она не нужна). Таким образом получилась почти кросс-плата на три устройства. "Почти" потому что пришлось распаять питание на иса шину. Этого мне хватило, чтобы вставить одноплатник и звуковую+один свободный иса.
Корпус стандартный от тонких клиентов на via epia мат платах. Одноплатник закреплен на стойки. По блоку питания (преобразователю 12в-АТХ) могу подтвердить, что нет только -5В. Для одноплатника хватает только 5В и 12в. Звуковой я добавил -12в на всякий случай. Питаться он может как через свой разъем питания на плате, так и через иса шину, если напаять на елку провода от блока на нужные контакты для питания устройств.



Спасибо за развернутый ответ.

--- добавлено 14 фев 2026, предыдущее сообщение размещено: 14 фев 2026 ---

Но как говорил В.И. Ленин :"Мы пойдем другим путем."
Ля меня одним из главных факторов является повторяемость и доступность компонентов. Блок питания pico psu закажу попробую. Следущий шаг в минимизации это "уложить" параллельно материнка Видео и звуковую карту. В случае с видео проблем нет, райзеры угловые заказал и испытал, а вот с ISA видимо придется "рисовать" и заказывать в Китае.



Минимальный размер и повторяемость можно получить в таком же корпусе, но со стандартной платой epia-V (встроеный via legacy sb pro звук). Но так не будет миди (судя по тому, что прочитал - вам warcraft 2 нужен). сблайв/ess solo на такой плате я пробовал.
Если же идти по пути стандартной ретро платы baby-at формата (пентиум 1), то в mini-itx корпус уже вряд-ли ли войдёт (с блоком питания). Я пробовал в свой корпус положить 386 baby-at плату - с трудом умещается, и по высоте ёлку можно поставить только на 2 порта максимум (не зватает для минимального набора карт: видео/мульт/звук). Пентиум плата будет ещё больше и не уместится в morex.

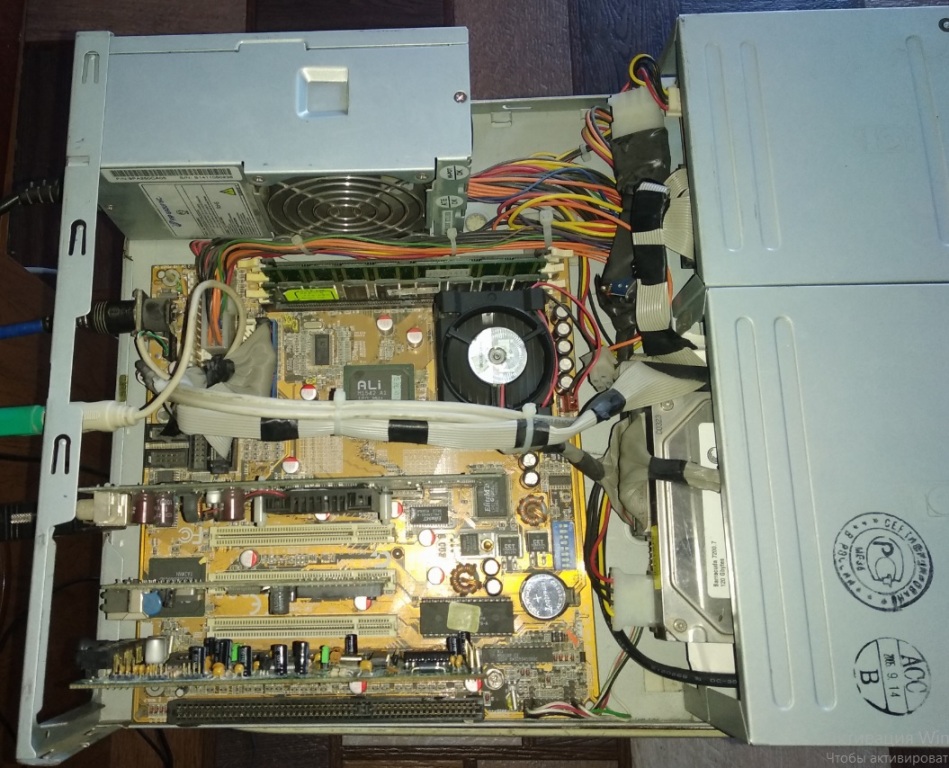

Следующий стандартный размер будет уже slim-корпус (я использовал at inwin). Он позволит уместить пентиум плату (пример на фото), но высота снова будет ограничена. Решение либо ёлка на три порта (уместится) или подбор низкпопрофильных плат. Я выбрал второй вариант.
От себя(имхо): в погоне за малым размером всегда создаются неудобства в пользовании. Хотя слим корпус и меньше по высоте, но на столе он будет занимать больше места в ширину. Desktop формат, как по мне, менее удобен чем miniTower. Думаю, серьезно уменьшить размер старой платы и сборки можно только спроектировав её заново (пример в сети - Kharon-386).
Если я правильно представил вашу сборку, то загуглите inwin l545. Это уменьшенный microATX, но карты в нём полной высоты (видео и звук уместятся любые, не слишком длинные по длине). Единственный момент адаптировать его под АТ (пересверлить стойки и сделать кнопку под АТХ блок с фиксацией)

--- добавлено 17 фев 2026 в 18:16 ---

upd опечатался: ....сблайв/ess solo на такой плате я пробовал...
Странно, на форуме нельзя редактировать сообщение совсем?



У меня в таком корпусе стоит mATX плата на S370, для baby АТ мне жалко его курочить, а mATX под сокет 7 у меня нет.
Плата солтек на 694х и туалерон 1100@1600 с модификацией на ногах, в принципе, туда можно любой проц от celeron 300A поставить. Карточки низкопрофильные видеокарта, юсб контроллер, сетевая, звуковая ISA ESS с дочкой S2. Проблема только с поиском/ изготовлением низкопрофильных заглушек.



"Странно, на форуме нельзя редактировать сообщение совсем?" Некоторые браузеры странно воспринимают форум, либо что то в браузере заблокировано по умолчанию, а для работы движка нужно. У меня на старом телефоне такая проблема была, и с редактированием и с вводом нового на форуме.



Понял. Спасибо за пояснения, попробую решить.

Знакомая сборка. Soltek sl-65kiv2? У меня почти также. Только до 1466 разгон туалерона (133 шина) и корпус minitower inwin v500.



Да, она. Только корпус слим лежачий, хотя ноги сбоку для вертикальной установки тоже есть. Туда не всякая mАТХ плата становится, то мешает АТХ колодка, упирается в жесткий диск, то кулер. Попалась даже чисто туалатиновская плата от чайнтека, но тоже как-то она туда не встала красиво. Вообще, конечно, тонкие корпуса гемор, вуда не лезет, ава64 не лезет, нашел GF MX 2 и 4 низкопрофиль, FX5200. Из ISA карт тонких с WT гребенкой нашел пару ESSок только.



В свое время несколько раз пытался собрать себе именно тонкий корпус, даже нашел какой-то DVD-проигрыватель, чтобы его переделать.
Но не хотелось расставаться с высокими картами (AWE64, ASUS V3400), которые и с райзерам не становились, как было нужно.
И - да, место на столе. Даже этот сравнительно небольшой корпус, который изначально планировался, как десктоп, думаю поставить на бок.

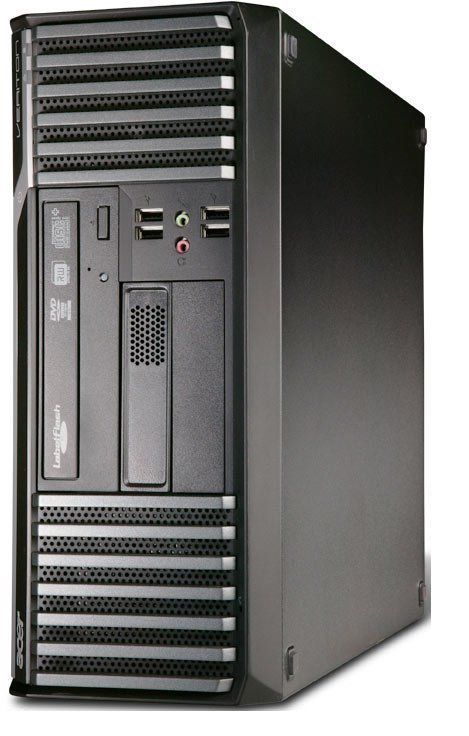

Есть ещё один вариант для повторяемости и баланса компактности/удобства - acer veritone и его корпус. В него также входят полновысотные платы расширения.Можно стоя или лёжа пользовать. Корзина для hdd там есть под горизонтальное и вертикальное положение + неплохая вентилируемость. Единственный момент - это уже черный современный корпус. Найти на авитах недорого его проще - списывают их сейчас много.

--- добавлено 18 фев 2026 в 12:10, предыдущее сообщение размещено: 18 фев 2026 в 12:06 ---

такой



Тема-то изначально вообще не про это…



Мой ответ был адресован swift_cccp на его реплику о повторяемости и доступности (повторяемость подразумевает под собой доступные заводские детали). Я бы удалил своё сообщение, но у меня нет на это функционала. даже подредактировать не могу. извиняйте, если не к месту.



Если топикстартер возражает, давайте переедем в другую тему.
Я исхожу по размеру от mb baby at. Самая мелкая пока это размером 17*22см. Если взять внешний БП, то размер корпуса может быть 18*23.



Соглашусь, если взять мелкий преобразователь 19в(12в)-АТХ, а вместо диска cf. Но, вопрос какие (насколько горячие) и сколько карт надо в плату вставить. У _ALS_ ведь высокоинтегрированные платы (много встроенного). Если строить на isa ёлке + pci(agp) уголок, то скорее всего за габарит уйдём. А габарит по высоте совсем не критичен? desktop(лежачий) корпус с isa-ёлкой (на три isa), вставленной в мат плату, у меня высотой 10см. С isa-ёлкой на 2 слота - 6см высоты.
Положите вашу материнку на стол и разложите хотя бы на ней видеокарту, звуковую и что ещё нужно, чтобы прикинуть размер-сделаем компоновку (если фото сделаете, то и мы поймём идею).



Если нужно ещё меньше, то можно посмотреть в сторону PC/104 - есть 10х10 и 10х15 см. Варианты процов разные, вполне ретро уровня первопня и около него имеются (есть от 386/486 до новых Атомов). Это промышленное оборудование, очень надежные и хорошие платы с минимумом всяких непредсказуемых глюков. К тому же экономичные и холодные - можно делать безвентиляторные сетапы. Б/у вполне доступны в продаже, если поискать. Собственно есть варианты со встроенным видео и звуком, который даже под DOSом пашет (редкость, но бывает), всегда поддерживается CF карта вместо винта. Часто и сетевуха встроенная, там много чего есть. Порты COM и LPT встроенные всегда есть. Есть переходники PC/104 на ISA и PC/104+ на PCI для установки на кросс-платы (переходники довольно редкие и дорогие, но найти можно). Основная беда для мощных ретро-систем - нет AGP.
