М216А ver 1.0 - какая ОЗУ?

Их не (микрух озу на мамке) Нет признаков. Все микрухи снял-поставил. Проц на видюхе греется.



@Колючий, по полной программе пошёл, чтобы не забыть ничего.

@John Connor, кстати, на первом фото рядом с разъемами SIPP пустая кроватка. Подозреваю, там должен быть установлен контроллер клавиатуры.



Это сопроцессор. Он у меня на месте. АМД 10 МГц



Правильно. Забыл, что в руководстве это описано.

Вот сопроцессор можно для начала снять. Он не обязателен для запуска системы.



Снимал. нет результата



Дальше требуется инструментальная проверка или замена деталей на гарантированно работающие (не безопасно).

И еще слегка фантастический вариант: разобрать все и собрать обратно. Оборудование старое, контактов много...



Хочу попробовать проц найти. Заменить.



Посткарты какой нету? Глянь на барахолке, могут по 50-300р попасться.



Посткарта есть PCI. Её можно воткнуть в ИСА?
Я померил питания. 12 вольт выдавало 11, - 12 вообще -10 показало, 5 в норме. Поменял блок. Питания в норме. Теперь бипер без видюхи издает звук бесконечные жужжащий, не пищит, a зудит. Без ОЗУ так же жужжит. Перестает жужжать как вставляю видюху.
Нашел биос на такую же только ревизия 1.2 как мне кидали здесь мануал. После праздников попробую зашить.

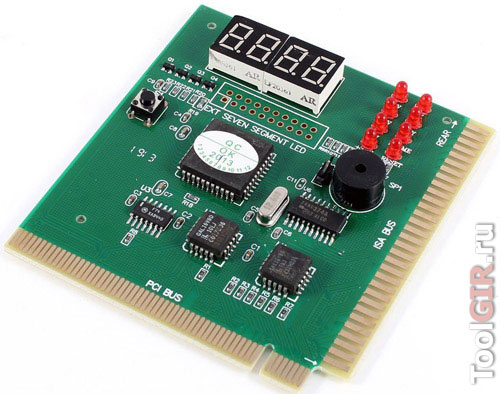

Для ISA своя пост карта нужна. Есть PCI-ISA.

У меня именно такая, и если бы не путаница со стрелочками, из-за которой её можно в слот попытаться запихнуть наоборот, то по части старого железа была бы замечательной (из дешёвых) карточкой.

Для прошивки биоса понадобится флешка. На материнке с вероятностью 99% стоит EPROM с УФ стиранием, которую в домашних условиях задраконишься обнулять.

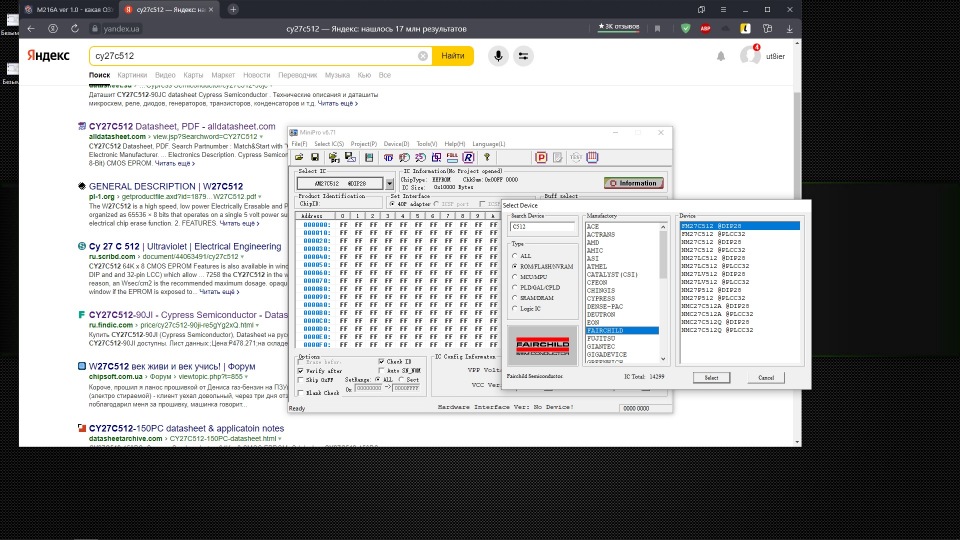

@Колючий, где-то именно такая валялась карта. Надо поискать. А шить программатором буду MiniPro TL866 Надеюсь он схавает эту микруху. Мамки под первопень шил.



Какая микруха биоса на этом железе? На самой микрухе сверху написано М216А как модель материнки. Снизу MDD02861 -H. Это написано краской светлой типа побелки )) В нэте я не нашел инфы не по одной маркировке. Как понять что за микруха это? Есть способ?



Под наклейкой? Смотри тогда флеши в DIP28.



Да под наклейкой. Перебирал флеши с 28дип. Не прокатило.



У тебя точно флешка? Окна нет? Корпус пластиковый, или керамический?

--- добавлено 16 май 2021, предыдущее сообщение размещено: 16 май 2021 ---

Ну и на поздней 286-й у меня биос стоит в этом:
NM27C512Q pdf, NM27C512Q description, NM27C512Q datasheets, NM27C512Q view ::: ALLDATASHEET :::

--- добавлено 16 май 2021 ---

Орнанизация 64к х 8. 512 килобит, 64к 8-ми битных ячеек.

--- добавлено 16 май 2021 ---

Пробуй считать как что-то из серии 27х512/29х512



Окошка нет. Корпус пластик вроде. Под рукой его сейчас нет. Завтра попробую/



Корпус пластик. (на видюхе cirrus logic cl-gd5401 керамика с окошком)
Перепробовал все варианты с 512 не один не подошел. В нэте не чего не нашел по поводу этой материнки. Какого монстра они в нее запихнули.



А жива ли флешка? Аналога нет? Даже просто с другой материнки на 286, где используется один чип биоса, а не пара, поставить, ничего не перешивая.



Нет 286 больше. Это первый попавшийся. Есть только с материнки под ПЕРВОПНИ. А у меня 2 биоса есть еще под клавиатуру рядом. Я точно не знаю биос ли это, но наклейка такая же, только подписано что клавиатура.



Нашел на этом сайте древние биосы. Коллекция BIOS'ов от материнок
2pcm001.zip ========================================
Name: M216
Revision: REV 1.2
CPU/FPU: Harris CS80C286-20, IIT 2C87-10
Chipset: PC CHIPS CHIP 3
ICs: HM6818A, Unknown KBC
Memory: SIMM-30 (4)
Exp. slots: ISA-16 (6)
Id string: 30-0000-ZZ1437-00101111-070791-PC CHIPS-8
BIOS: AMI; 07/07/91; S/NO. 0245157
ROM: TMS27C512 (64k)
File: 2pcm001.bin
MD5: 89af22cd29bee23e47a61f3139d8317d
Comment: -
Как думаете подойдет к моей материнке? Долго искал какая микруха биоса. ROM: TMS27C512 (64k) или подобная без окошка . Завтра программаторы притащу может какой-то увидит ее.
Хотя с разъемами ОЗУ не порядок. У меня СИП.
