М216А ver 1.0 - какая ОЗУ?

Тема в разделе "Hard & Soft", создана пользователем John Connor, 25 апр 2021.

  1. John Connor

    John Connor

    Регистрация:
    26 ноя 2020
    Сообщения:
    150
    --- добавлено 25 сен 2021, предыдущее сообщение размещено: 25 сен 2021 ---
    --- добавлено 25 сен 2021 ---
    Все перепробовал. Могу только прочитать.

  2. Strannik_

    Strannik_

    Регистрация:
    19 сен 2016
    Сообщения:
    836
    @John Connor, посмотрите datasheet на микросхему. Некоторые требуют большее напряжение для записи.

  3. John Connor

    John Connor

    Регистрация:
    26 ноя 2020
    Сообщения:
    150

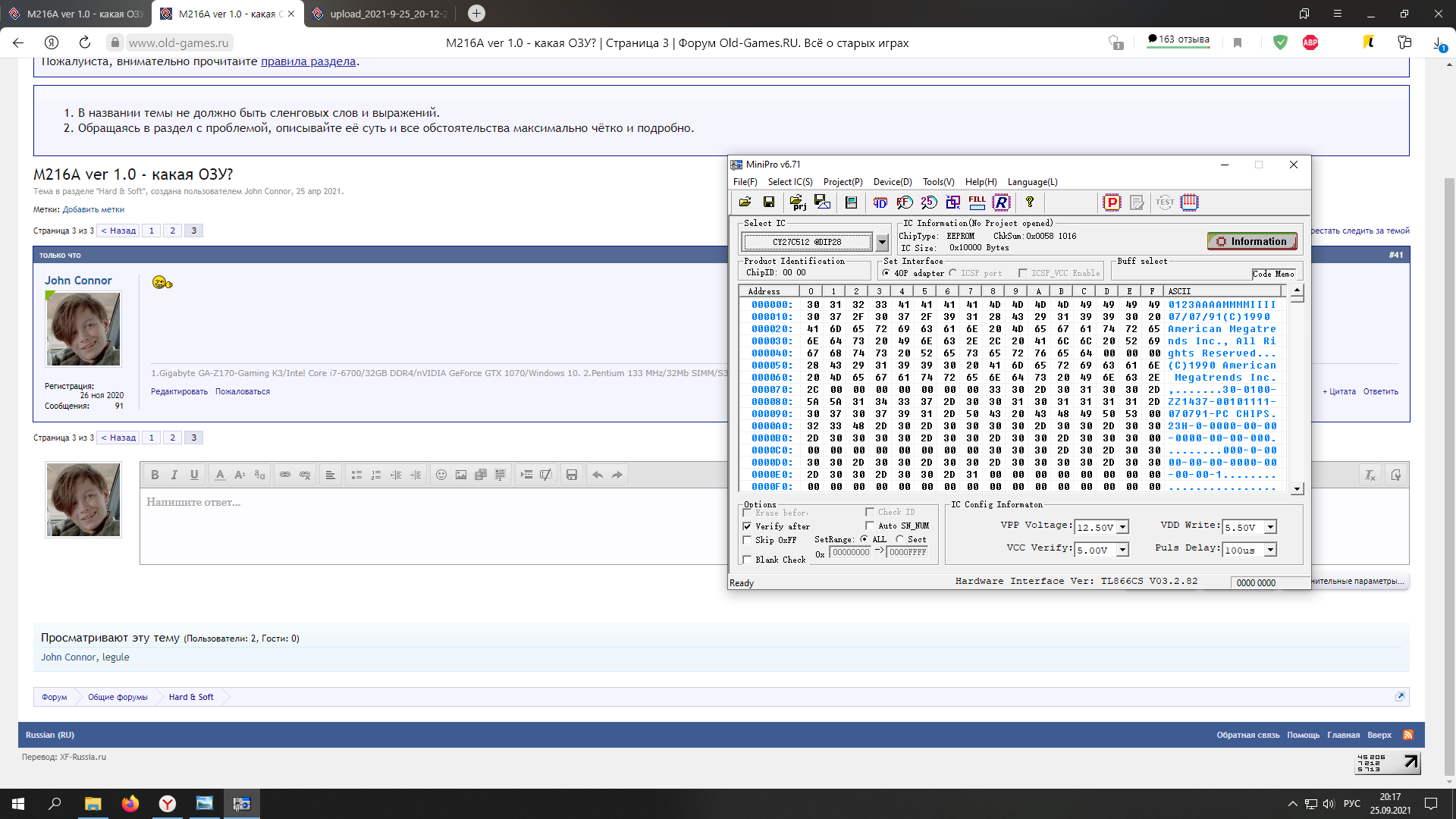

    Понизил напругу до 10 вольт. Из десятка 2х маркировок (с которыми микра читалась) одна зашилась.
    --- добавлено 25 сен 2021, предыдущее сообщение размещено: 25 сен 2021 ---
    Прикол. Зашилась без ошибок. Пробую повторить выдает upload_2021-9-25_21-21-2.png
    --- добавлено 25 сен 2021 ---
    Читается без ошибок
    --- добавлено 25 сен 2021 ---

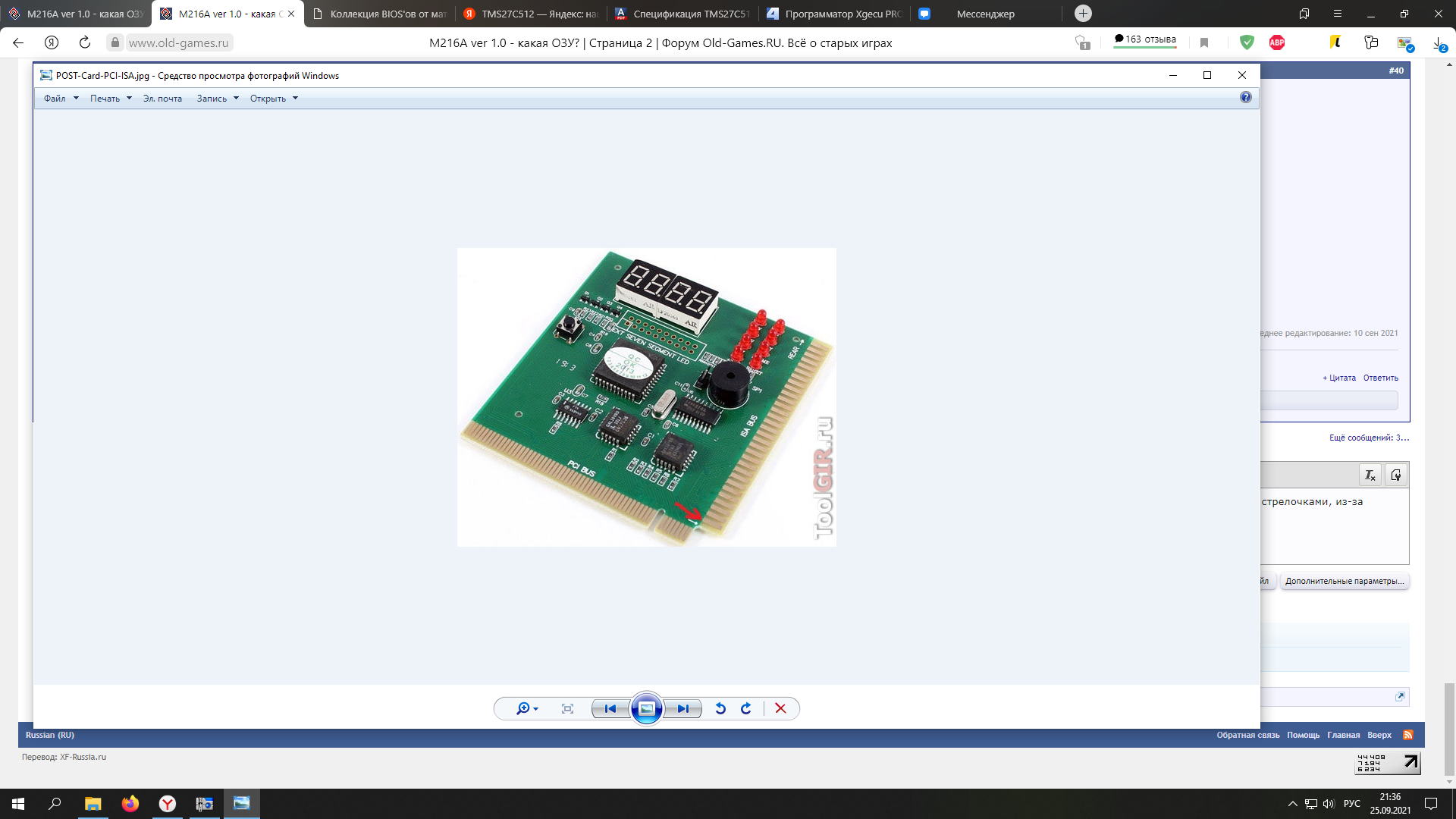

    @Колючий, Купил я такую карту. Сегодня пришла с Китая (ее точно пешком нес курьер). Это первая ножка если втыкать слева на право? А то ты выше писал - У меня именно такая, и если бы не путаница со стрелочками, из-за которой её можно в слот попытаться запихнуть наоборот, то по части старого железа была бы замечательной (из дешёвых) карточкой.

  4. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.137
    При установке в PCI слот стрелочка указывает на конец слота. При установке в ISA - указывает на заднюю стенку корпуса (обычного) и, соответственно, на начало слота.
    Вобщем, ставить надо как и все другие платы. В PCI - компоненты смотрят вниз, в ISA - компоненты смотрят вверх и собирают пыль.
    --- добавлено 25 сен 2021, предыдущее сообщение размещено: 25 сен 2021 ---
    Если речь о нарисованное в пейнте стрелке - это последний контакт А стороны 8 битной части ISA слота.

    John Connor нравится это.
  5. John Connor

    John Connor

    Регистрация:
    26 ноя 2020
    Сообщения:
    150
    картинки нет. Бипер молчит. Ошибка 00 13

  6. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.137
    Посткод 13, смотри, чем именно на этом посткоде занят зашитый биос.
    --- добавлено 25 сен 2021, предыдущее сообщение размещено: 25 сен 2021 ---
    AMI/AMIT BIOS Post Codes - BIOS Central

  7. John Connor

    John Connor

    Регистрация:
    26 ноя 2020
    Сообщения:
    150
    13 Инициализированы векторы прерываний
    или скорей всего
    Инициализация чипсета/памяти
    --- добавлено 25 сен 2021, предыдущее сообщение размещено: 25 сен 2021 ---
    может и память проверить ее не могу. Всего 2 планки. И ставятся они только в паре.
    --- добавлено 25 сен 2021 ---
    без нее так же себя ведет

  8. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.137
    На старом биосе выдаёт то же самое?

  9. John Connor

    John Connor

    Регистрация:
    26 ноя 2020
    Сообщения:
    150
    ща зашью. я на старом не пробовал
    --- добавлено 25 сен 2021, предыдущее сообщение размещено: 25 сен 2021 ---
    да та же
    --- добавлено 25 сен 2021 ---
    сколько в этой планке памяти? У меня таких 2. Может с перемычками надо поиграться.
    --- добавлено 25 сен 2021 ---

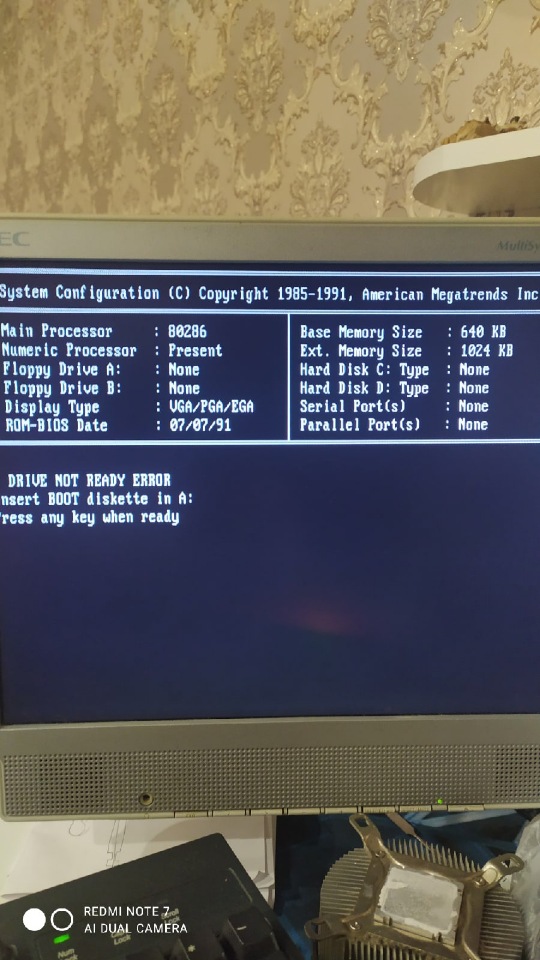

    Завееееееел ура ))
    --- добавлено 25 сен 2021 ---
    Всем - Всем кто участвоал спасибо. Колючий тебе особое ).
    --- добавлено 25 сен 2021 ---

  10. Strannik_

    Strannik_

    Регистрация:
    19 сен 2016
    Сообщения:
    836
    John Connor нравится это.
  11. John Connor

    John Connor

    Регистрация:
    26 ноя 2020
    Сообщения:
    150
  12. John Connor

    John Connor

    Регистрация:
    26 ноя 2020
    Сообщения:
    150
    @Strannik_, Здравствуй, можешь подсказать? Проц
    Harris CS80C286-25
    Собираю в корпус запущенную машину. Есть кнопка турбо. НА материнке тоже присутствует джемпер турбо. До какой частоты падает харис при нажатии турбо или отжатии? В биосе нет отображения частоты.

    Последнее редактирование: 26 сен 2021
  13. Strannik_

    Strannik_

    Регистрация:
    19 сен 2016
    Сообщения:
    836

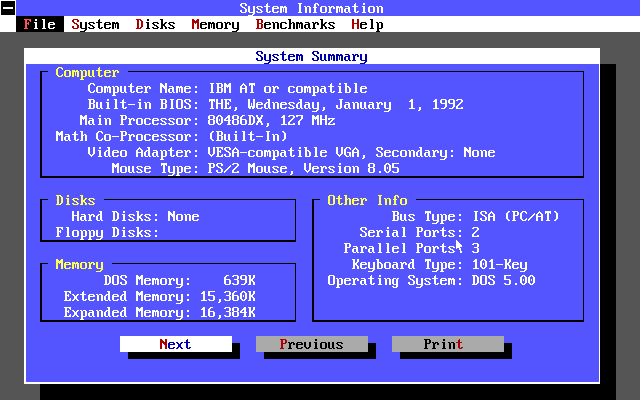

    @John Connor, попробуйте проверить System Information (SYSINFO.EXE) из комплекта Norton Utilities
    Страница с разными версиями: Norton Utilities for DOS, Symantec - Старый DOS. Abandonware, старые игры и программы - скачать!
    Себе загрузил Norton Utilities ver 8.0 English
    Не помню, выполняется ли автоматическое обновление информации при смене режима работы процессора.

    John Connor нравится это.
  14. John Connor

    John Connor

    Регистрация:
    26 ноя 2020
    Сообщения:
    150

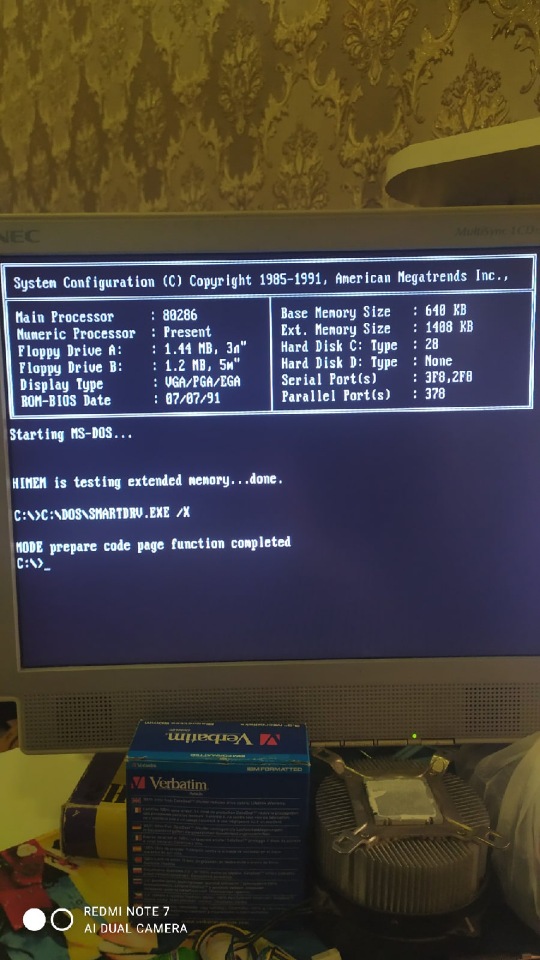

    Скрутил. Осталось с турбо разобраться. Правильно картинку на индикаторе выставить. И звуковую воткнуть. А еще хочу нарыть пару дискет 5,25.

  15. dooomer

    dooomer

    Регистрация:
    15 апр 2022
    Сообщения:
    15
    Молодец. Теперь мне поможешь, мне такая же досталась. Батарейки нет, она без батарейки запустится?

  16. John Connor

    John Connor

    Регистрация:
    26 ноя 2020
    Сообщения:
    150
    Без батарейки не пробовал.

  17. dooomer

    dooomer

    Регистрация:
    15 апр 2022
    Сообщения:
    15
    Не пойму как выставить джамперы для подключения внешней батарейки. jp1 - это 4 штырька.

    А может быть внешнюю батарейку прям к джамперам цеплять? 2й штырек звонится на + батарейки, а 4й на минус.


    Вложения:

    Последнее редактирование: 4 май 2022
  18. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.137

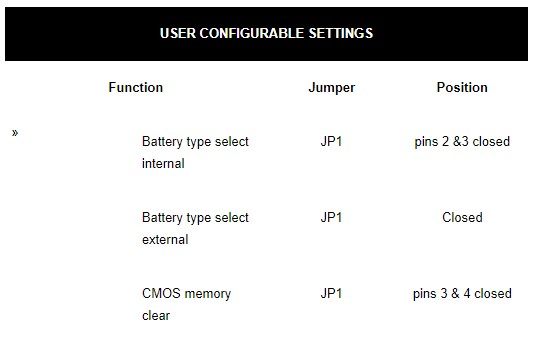

    Разъём подписан как Ext. Bat.? Скрин вроде именно это подразумевает, указывая, что джампер будет полностью задействован при внешней батарее.
    Куда звонится 1-й пин?
    4-й должне быть на земле (минус)
    По идее это нужный раъём, + батарейки на 1, минус на 4. Нужна не просто батарейка, а батарейный отсек с суммарным выходом 4.5В-6В (смотреть мануал на свою материнку).
    В идеале что-то вот в таком духе Батарейный отсек HS3336 AA4 / BH-4XAA-CS / HR0583 / AAx4 закрытый, c выключателем Батарейный отсек HS3336 AA3 / BH-3XAA-CS / HR0584 / AAx3 закрытый, c выключателем
    Под обычные батарейки, закрытый с выключателем. Вилку делать при этом из вот этого Разъем штыревой BLS 1x04 (BLS-4) / гнездо на кабель шаг 2.54 с контактами
    --- добавлено 4 май 2022, предыдущее сообщение размещено: 4 май 2022 ---
    ЗЫ. С 6В поосторожнее, именно 6В не всегда встречается в мануалах. Потому если мануала нет - сначала пробовать отсек на 4.5В, благо, они даже в закрытом исполнении с выключателем копеечные. Если будет быстро садиться, тогда уже задуматься о 6В.
    --- добавлено 4 май 2022 ---
    ЗЗЫ. Кстати мысль... А ведь действительно, если на 2-й пин Ext Bat выведен + аккумулятора, то можно батарейный отсек завести именно на 2-3-4 (2 и 3 на плюс, 4 - на минус), и заполнить отсек Ni-Mh аккумуляторами. Как раз будет номинал батарейки 3.6В при очень большой ёмкости.
    В чём тут видится проблема. Ток зарядки. Он у более ёмких аккумуляторов будет значительно выше. Если поставить заряженные, то врядли это будет проблемой. Но вот постоял этот собранный ПК несколько лет без включений, аккумы подсели и выдержит ли цепь зарядки при включении?

    dooomer нравится это.
  19. dooomer

    dooomer

    Регистрация:
    15 апр 2022
    Сообщения:
    15

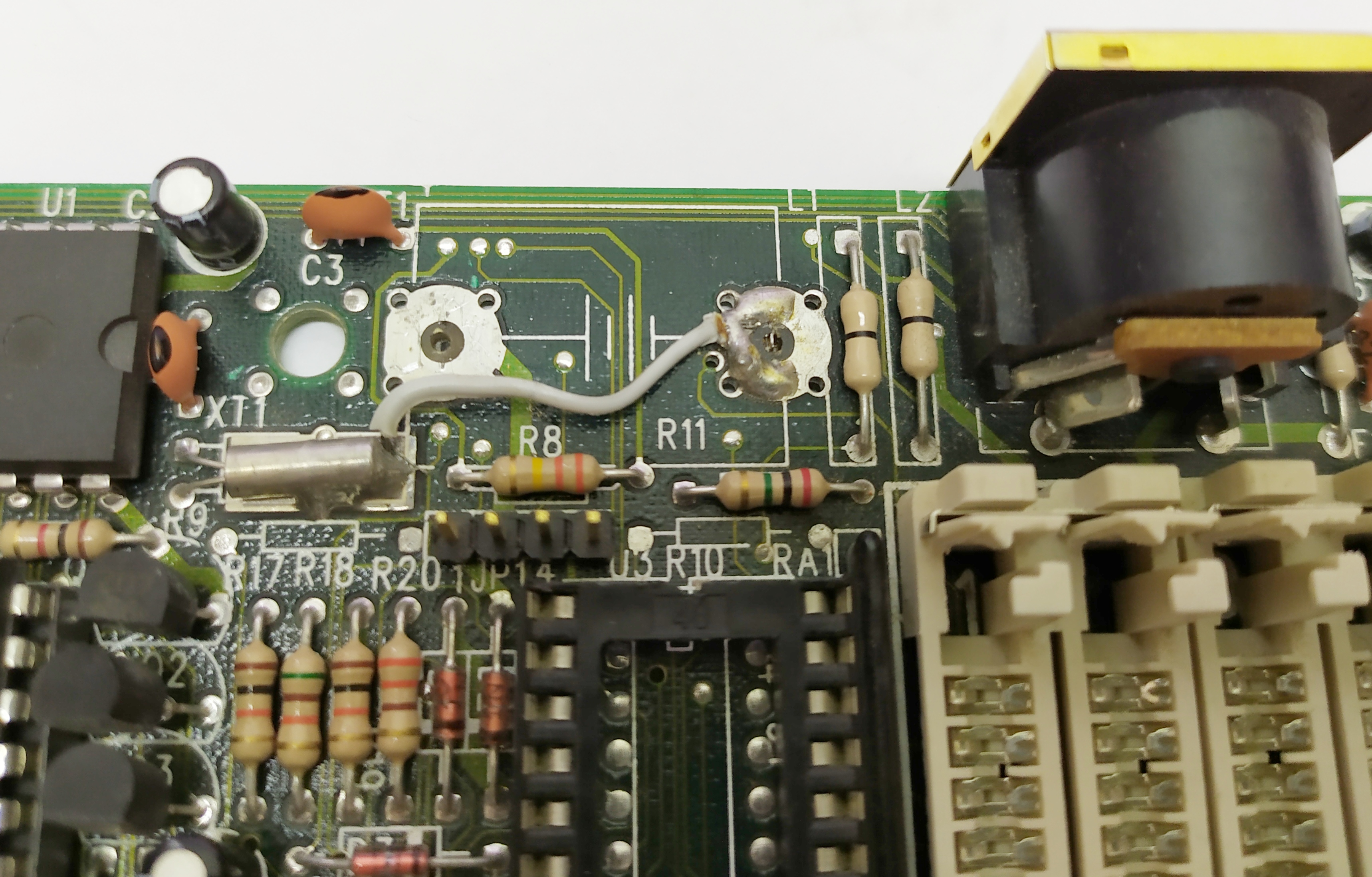

    Выглядит как JP14, но на самом деле это JP1 с подписанными первым и последним контактом -1 и 4.
    2 идёт на +, 4 на землю. Просто никогда не видел как подключается внешняя батарейка.


    Вложения:

  20. Колючий

    Колючий

    Регистрация:
    6 май 2008
    Сообщения:
    6.137
    Глянул у себя.
    Подключается на пины 1-4, как описывал выше. 2-3 не задействованы, разъём выглядит как для подключения спикера.

    Как работает.
    4 - земля.
    3 - пин, на который должно подаваться питание, пока ПК выключен и с этого же пина происходит подзарядка аккумулятора при включении в сеть.
    2 - напрямую связан с + аккумулятора, именно поэтому перемычка накидывается на пины 2 и 3 при использовании аккумулятора.
    1 - сюда подаётся + батареи. При использовании внешней батареи перемычка убирается и + аккумулятора отвязывается. Пин 1 на материнке через диод связан с пином 3, диод здесь специально, он не даёт стандартной схеме зарядки попытаться начать заряжать батарею при включении ПК в сеть, ток идёт только от батареи к контроллеру часов реального времени.

    Последнее редактирование: 5 май 2022
    dooomer нравится это.
