модификация школьного осциллографа

Тема в разделе "Флейм", создана пользователем Duke Nukem, 1 окт 2019.

  1. Duke Nukem

    Duke Nukem

    Регистрация:
    18 окт 2004
    Сообщения:
    1.711
    Никто не подскажет, можно ли каким-то макаром простенький советский осциллограф (н3017) научить режиму X-Y (рисовать фигуры Лиссажу)?
    Нашел в интернете только два упоминания людей >10летней давности, что подобный (н313) можно переделать. Но связи с этими людьми, равно как и инфы о том КАК это сделать, нету.

    Достался почти даром в хорошем состоянии. Хочу воочию посмотреть на oscilloscope music и в Quake 1 погонять на его экране :)

  2.
  3. al_exquemelin

    al_exquemelin

    Регистрация:
    12 окт 2017
    Сообщения:
    249

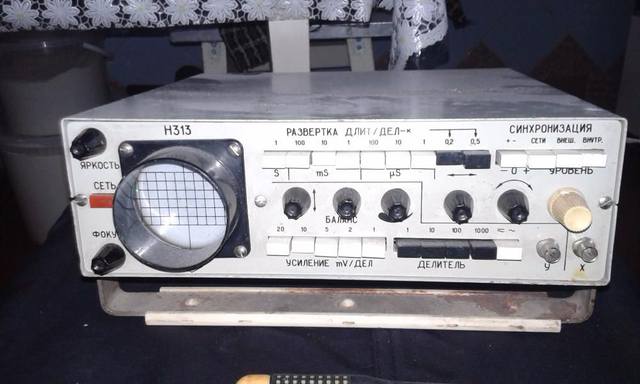

    Это типа вот такой?
    Так вон же: два гнезда под вход X, два под вход Y. Всё при нём.

  4. Duke Nukem

    Duke Nukem

    Регистрация:
    18 окт 2004
    Сообщения:
    1.711
    входы-то есть, а вот X-Y mode нет. Просто так если воткнуть в х и y переходник на стерео миниджек, то демки отображаются некорректно. Я и так и сяк пробовал выкать (все комбинации X-Y-L-R), но нормального изображения получить не удалось.

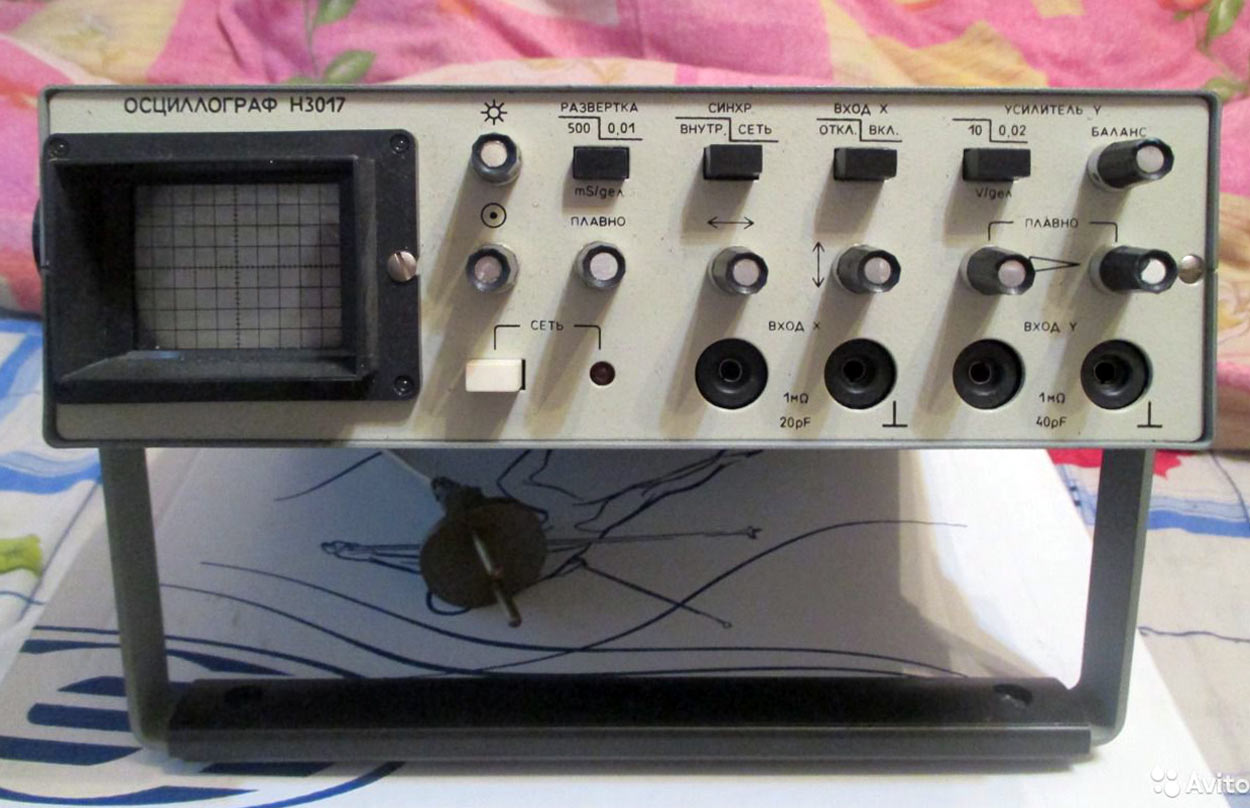

    аналогичная модель с двумя входами но без нужного режима работы

  5. MisterGrim Very old

    MisterGrim

    Супер-модератор

    Регистрация:
    29 ноя 2007
    Сообщения:
    23.416
    @Duke Nukem, у него вроде как граничная частота всего 100 КГц.

  6. al_exquemelin

    al_exquemelin

    Регистрация:
    12 окт 2017
    Сообщения:
    249
    Странное дело.
    Угу, тоже заметил, пока нашёл ту картинку, что выше.

  7. daemolisher

    daemolisher

    Регистрация:
    2 дек 2009
    Сообщения:
    1.717
    А фигуры Лиссажу можно получить на любом осциллографе?


    Попробуйте вывести тоновый звук, через аудио-плеер (например, в плеере foobar2000).

    Открыть окошко "Add location", и написать туда (только не прослушивать это через колонки):
    tone://50,10
    (это выведет звук частотой 50 герц на 10 секунд)
    sweep://10-50,10
    (звук будет меняться от 10 герц до 50 за 10 секунд)


    Или на ютубе есть готовые свип-тоны (например, ссылка).

    Интересно, что получится на экране осциллографа?
