Монитор для ретро-компьютера: ЭЛТ или ЖК?

Аж три способа там есть. В FAQ по программе подробно всё описано (искать 60Гц).



Спасибо, попробую вначале нагугленный HzTool, потом если не поможет - поковыряюсь в риватюнере.



Ну, у Ati/AMD нестандартные режимы добавляются в ключи реестра HKLM\System\CurrentControlSet\Control\Video\{...}\DALNonStandardModesBCDx.
Формат ключа REG_BINARY, 8 байт на режим, 1-2 и 3-4 - разрешение по горизонтали и вертикали, 8 - частота обновления, остальные нули.
Но вот откуда оно при этом тайминги будет брать - я хз.

У меня там были прописаны извраты типа 848x480, 1280x720, 1280x768, 1280x800 и так далее. Плюс 1280x960. После сноса всего, кроме 1280x960 - увы, 1280x720 и 1280x800 по прежнему есть (правда частот предлагается меньше). Программисты Catalyst что-то не через жопу сделать не могут, в обшем...

Осталось как-то убрать окончательно 1280x720 с 1280x800 (ну и 720x400 до кучи). Но и так уже 2 лишних режима снёс.



https://ru.wikipedia.org/wiki/VGA

• во всех 200-строчных графических режимах скан-линия повторялась 2 раза, что давало 400 физических строк развертки монитора, что сильно улучшало качество картинки даже в младших режимах (отсутствие щелей между строк развертки).
• высота ячейки знакогенератора - 16 скан-линий, а не 14, как у EGA, что давало те же 400 строк развертки во всех текстовых режимах (кроме режимов совместимости со знакогенератором EGA). Таким образом, VGA всегда использовал 400 строк развертки, кроме двух старших 16-цветных режимов, где их было 480 и 350. Режим VGA-X также использовал 480 строк.



"Режим совместимости со знакогенератором EGA" это у них что такое? Mode 7? Так он тоже 720x400 со знакоместом 9x16.
А вообще - на что регистры VGA запрограммируешь - то разрешение он тебе и выдаст. Отсюда всякие извраты типа 320x224, 320x199@60, 360x480 и так далее... Ну и да, классический Mode-X, 320x240x256 с 3 страницами.

По горизонтали тоже, похоже, удвоение идёт. Во всяком случае при 320 и 640 значение соответствующего регистра (частота RAMDAC) одинаково. Но вообще - надо осциллографом смотреть.



Regedit.exe - лучший, либо (что, имхо, ещё проще) - пропись всех необходимых разрешений сразу в INF драйвера, что бы все как вам надо было сразу, после установки видеодрайвера (Про это чуть позже).

Настройки всех разрешений ищите в разделе:

REGEDIT4

[HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\DISPLAY\000Х\MODES\32\800,600]
@=""
"ModeRefreshRateList"="100,120"
"RefreshRate"="120"

Где:
"Х" - номер текущего видеоадаптера, для которого необходимо сделать настройку (0 - первое устройство, 1 - второе, итд)
"ModeRefreshRateList" - список допустимых частот (Которые будут доступны для выбора).
"RefreshRate" - текущая частота (Устанавливаемая по умолчанию), для системы и OpenGL игр. Это значение как раз и задает HZTool.
"32\800,600" - видеорежим, для которого задаете настройки частот. В данном случае это 800х600*32bpp

Соответственно, если вы хотите добавить режимы, например (120hz или 100hz)*720х480*32bpp и 144hz*720х480*16bpp для видеоадаптера под номером "0001", содержание готового REG файла, будет выглядеть следующим образом:

[HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\DISPLAY\0001\MODES\32\720,480]
@=""
"ModeRefreshRateList"="100,120"
"RefreshRate"="100"

[HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\DISPLAY\0001\MODES\16\720,480]
@=""
"ModeRefreshRateList"="120,144"
"RefreshRate"="144"

Частоты, не перечисленные в "ModeRefreshRateList" доступны не будут.

Стоит так же отметить, что доступность тех или иных разрешений, зависит так же и от монитора. Некоторые мониторы не верно определяются и по-умолчанию доступны не все поддерживаемые разрешения, хоть даже они и прописаны. В этом случае можно попробовать изменить значение параметра "DDC" для текущего видеоадаптера и перезагрузить компьютер:

[HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\DISPLAY\0000\DEFAULT]
"DDC"="1" поменять на "DDC"="0" либо наоборот.

Для D3D игр частота обновления задается через dxdiag (More Help > Override > Override Value), однако через него не поставить больше 120Hz, в этом случае необходимую правку можно произвести и в реестре, например:

[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\DirectDraw]
"ForceRefreshRate"=dword:00000064 (Для 100Hz)
"ForceRefreshRate"=dword:00000078 (Для 120Hz)
"ForceRefreshRate"=dword:00000090 (Для 144Hz)

При запуске D3D игр, значение частоты обновление берется от туда и перекрывает текущее значение, установленное на рабочем столе. Устанавливаемое значение должно быть так же прописано в "ModeRefreshRateList"

В INF драйвере впринципе все тоже самое, например:

[NV30Modes.AddReg]
HKR,"MODES\8\640,480",,,"120"
HKR,"MODES\8\640,480",ModeRefreshRateList,,"120,100"

Что значит, для режима 640*480^8bpp, текущей будет выбрана по-умолчанию частота 120Hz, в том числе и для игр (Если иное не указано в D3D "Override"), доступно будет так же и 100Hz. Думаю разобратся не составит труда.

Для XP уже все впринципе расписал Gamecollector
Но я бы рекомендовал воспользоваться штатными возможностями видеодрайвера, либо сторонними средствами, например RefreshForce V1.10 (Позволяет задавать как частоты, так и добавлять разрешения. Для Direct3D игр все так же работает "OverRide").



У меня под Win98 автоматом выставляется максимальная частота, кроме 1152x864, которое ставится 85 Гц вместо 100.



@BrainRipper, значит у вас монитор хороший - правильно определяется по-умолчанию.



Под WinXp ключ DALNonStandardModesBCDx был ещё в разделах HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{4D36E968-E325-11CE-BFC1-08002BE10318}\0000\Settings и HKLM\SYSTEM\CurrentControlSet\Services\ati2mtag\Device0\. Но изменения там не влияют на список, в отличии от HKLM\SYSTEM\CurrentControlSet\Control\Video\{4BDCD182-1DFB-4C0A-B0CA-A5DDFB3980E8}\0000. И да, для другой карты GUID будет другой. Имя сервиса AMD тоже другим вполне может быть.

Метод запретить какие-то разрешения (конкретно мне надо прибить 720x400, 800x600@56, 1280x720 и 1280x800) - пока не нашёл.



RefreshForce V1.10 - позволяет так же и удалять нежелательные режимы. Пробуйте, может быть и поможет:
http://www.majorgeeks.com/files/details/refreshforce.html

Мне как-то надо было запустить игру в 1024х768 и никакими силами заставить её работать в чем либо ниже 1280х720 не удавалось. Этой программой я удалил все разрешения выше 1024х768 и это решило проблему (Правда игра не просто так низкие разрешения не поддерживала - когда все же она запустилась в 1024х768, оказалось, что игра вообще под этот режим не заточена и в меню некоторые пункты уехали за пределы экрана, однако в 3D она работала без проблем).



Такс, сия утилита лезет в HKLM\SYSTEM\CurrentControlSet\Control\Class\{4D36E96E-E325-11CE-BFC1-08002BE10318}\0001, другими словами - в настройки основного монитора... И, что характерно, я наблюдаю там нечто похожее на полярность синхронизации! Чего мне сильно не хватало, ибо Voodoo2 SLI все режимы выводит с NN, а подстроек она и Radeon HD3850 требуют разных.

*потирает руки...
Сейчас поредактирую...

Увы, не сработало. Единственное что удалось - убрать 800x600@56.

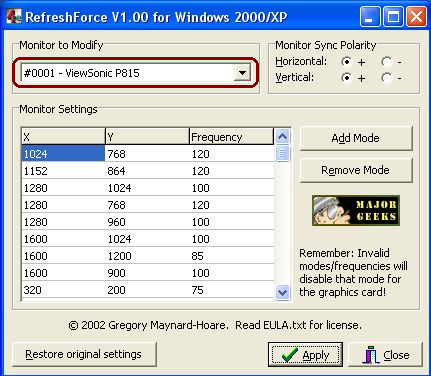

Она иногда не верно определяет активную видеокарту и лезет не совсем туда, куда надо.
В этом случае (Если после настройки желаемый результат не достигнут), необходимо сделать правильный выбор самостоятельно:

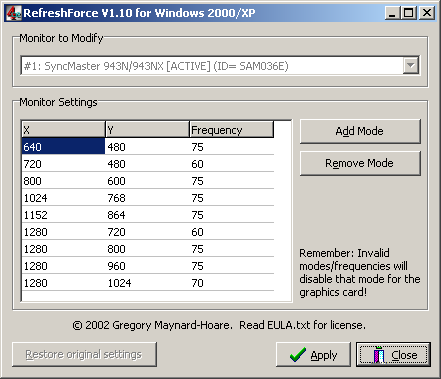

Ха.

Ни тебе выбора полярности, ни тебе выбора монитора...



@iceb0n, однако вызывает неудобства. Под XP с Radeon мне приходится в контрольной панели Ati отключать DDC, чтобы стал доступен режим 1152x864@100.



Под Win98 оно так и должно работать, если всё нормально. «Проблема 60 Гц» появилась в WinXP.



Фотографировать ET3000AX не буду. Режимы абсолютно те же, что и у риалтека, разве только 70Гц вместо 71Гц.
Зрительно разницы я не вижу.



Монитор тот же, карты совместимы с VGA по регистрам. Откуда разнице взяться?
Я так понимаю - EGA монитора, чтобы воткнуть и сравнить - нет?



Нет. У меня ретро настолько не зашло ещё, чтобы EGA монитор искать.



Блин, вот какая гнида в фирме Гнусмас придумала соединение кабеля VGA и монитора неразъёмным делать?
Достал со шкафа свой древний Syncmaster 957DF, потестировать. А он всё синим показывает, за исключением случая, когда кабель в определённом положении.
Будет делать нефиг - перепаяю на стандартный DE15F.
