Hard [Мск] Ремонт шариковой мышки AMX BBC Micro

Тема в разделе "Hard & Soft", создана пользователем spacevoid8, 28 авг 2021.

  1. spacevoid8

    spacevoid8

    Регистрация:
    14 янв 2009
    Сообщения:
    83
    Ребята если на форуме мастера по ремонту винтажным мышей?

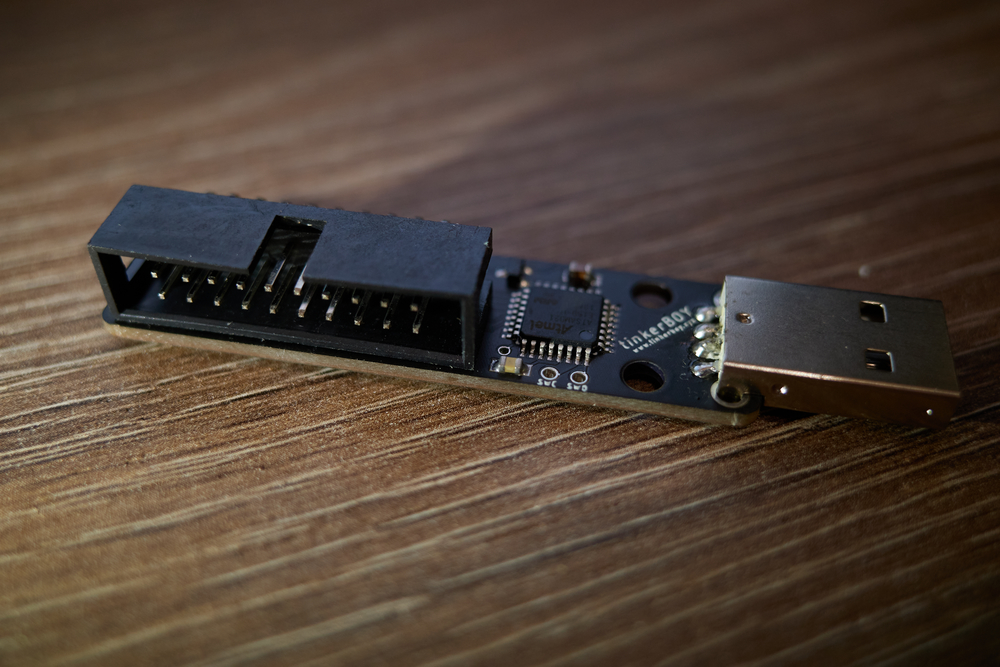

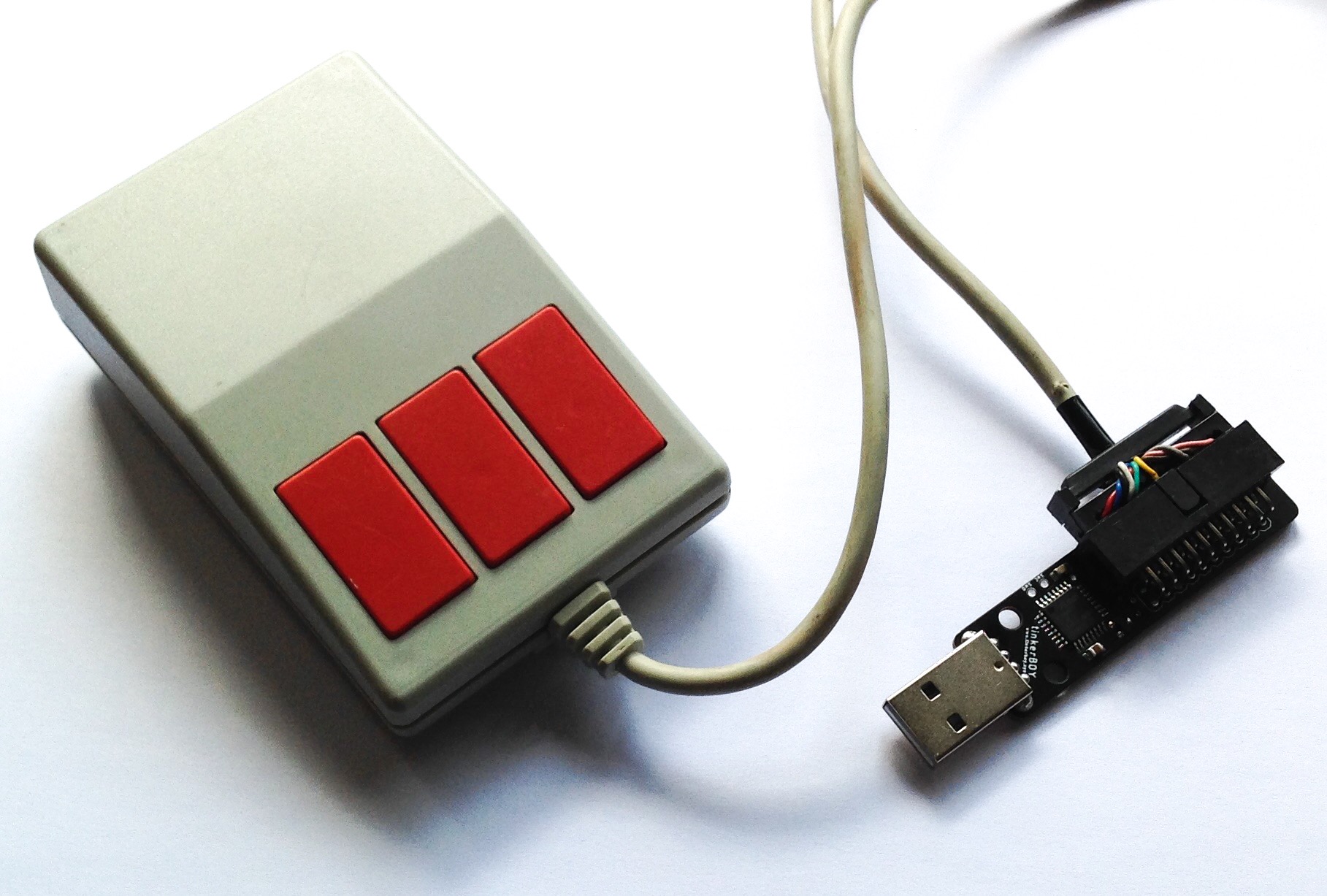

    Мышь в состоянии как из магазина, несмотря на свой возраст. Работает через конвертер.
    Кнопки нажимаются.По горизонтали ездит слегка, по вертикали вообще никак. Отрыл, на первый взгляд все механизмы в порядке, но я не мастер в ремонте.

    Может кто знает человека способного ее оживить?


    Вложения:

    • IMG_5040.jpg
      Размер файла:
      380,6 КБ
      Просмотров:
      123
    Последнее редактирование: 28 авг 2021
  2.
  3. Strannik_

    Strannik_

    Регистрация:
    19 сен 2016
    Сообщения:
    836

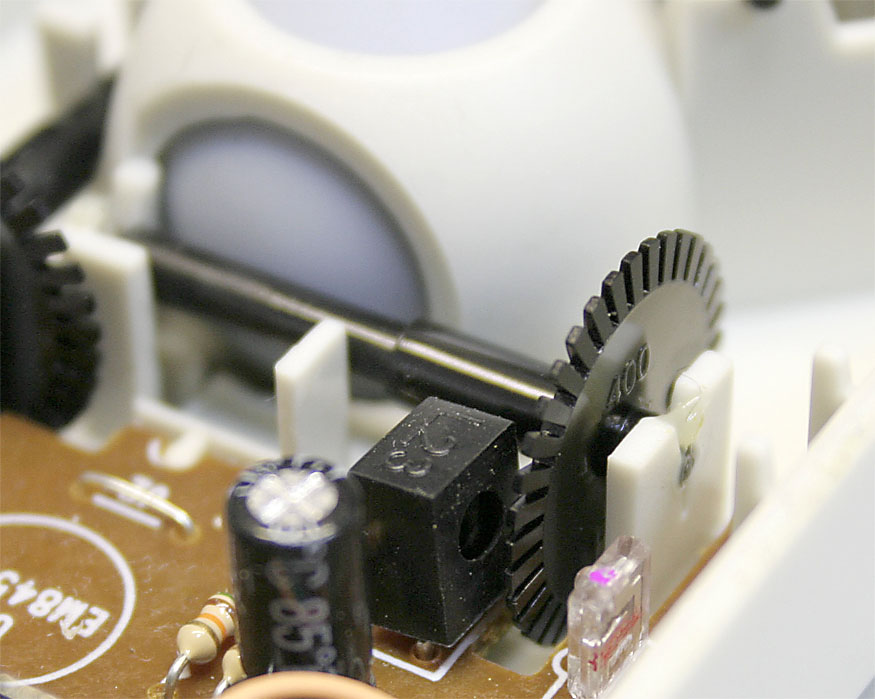

    @spacevoid8, оптомеханическая?

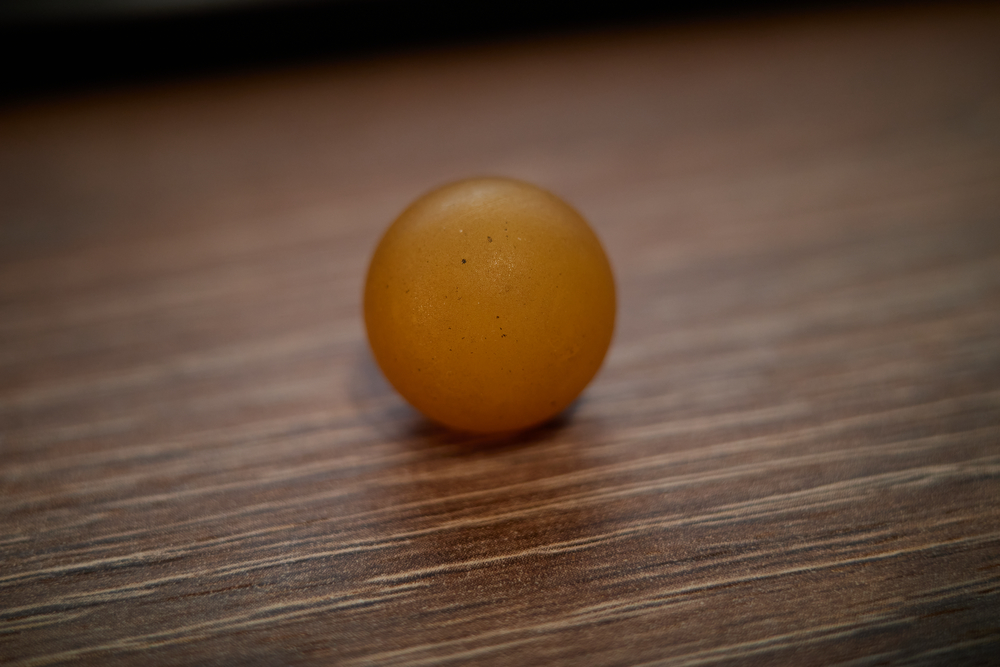

    Для начала разобрать, помыть шарик теплой водой с мылом, протереть оси в местах касания с шариком, прочистить щели на дисках, пройтись кисточкой или ватой по светодиодам и датчикам (чтобы пыли не было).

    Не закрывая корпуса установить шарик на место, подвигать мышь. Убедиться, что оси вращаются от шарика.
    Если оси вращаются, но движения курсора нет, снять оси и проверить оптопары перекрывая светодиоды для датчиков отверткой. Иногда они несоосны, требуется чуть подогнуть для уверенного приема сигнала.
    Дальше проверять сами оптопары. У светодиодов есть свойство уменьшать яркость со временем.

    Последнее редактирование: 28 авг 2021
    Yuriy_X, spacevoid8 и TheMadLynx нравится это.
  4. spacevoid8

    spacevoid8

    Регистрация:
    14 янв 2009
    Сообщения:
    83
    Спасибо за инструкцию!

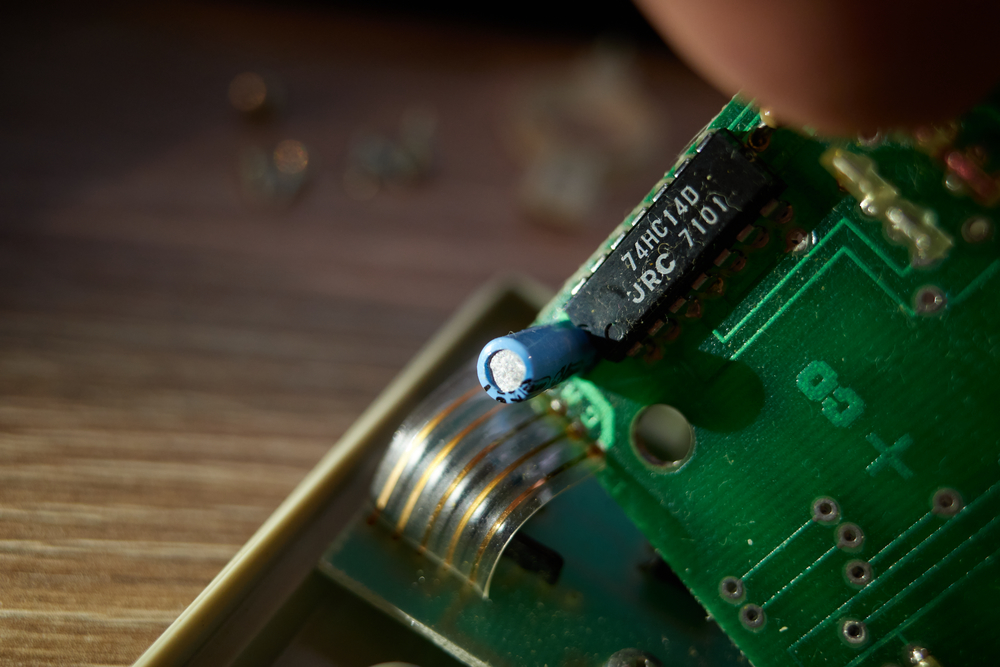

    Пыли нет вообще. 1985 год. Думаю что чисто механическая, хотя микросхему вижу..

    Попробую еще, но жаль открывать и закрывать такой раритет за зря.

  5. Strannik_

    Strannik_

    Регистрация:
    19 сен 2016
    Сообщения:
    836
    @spacevoid8, придётся вскрывать. Все мыши с шариком требуют периодического обслуживания.

    Если механическая, то, скорее всего, на дисках контакты. Контакты окисляются и снашиваются.

    Не помешало бы фото такого раритета во вскрытом состоянии.

    spacevoid8 нравится это.
  6. spacevoid8

    spacevoid8

    Регистрация:
    14 янв 2009
    Сообщения:
    83
    Обязательно скину макро.

  7. spacevoid8

    spacevoid8

    Регистрация:
    14 янв 2009
    Сообщения:
    83

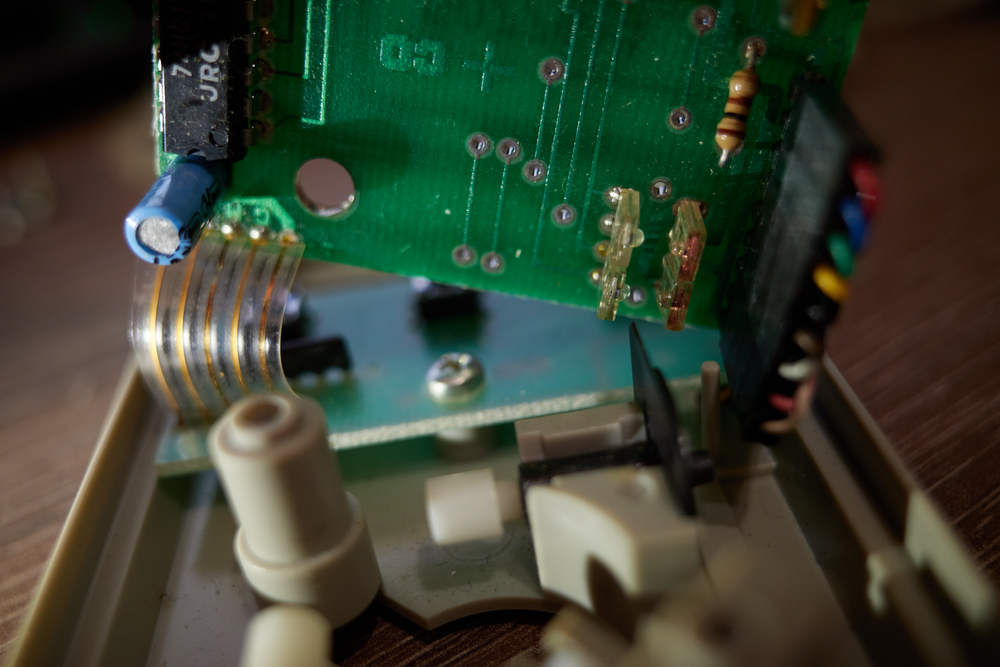

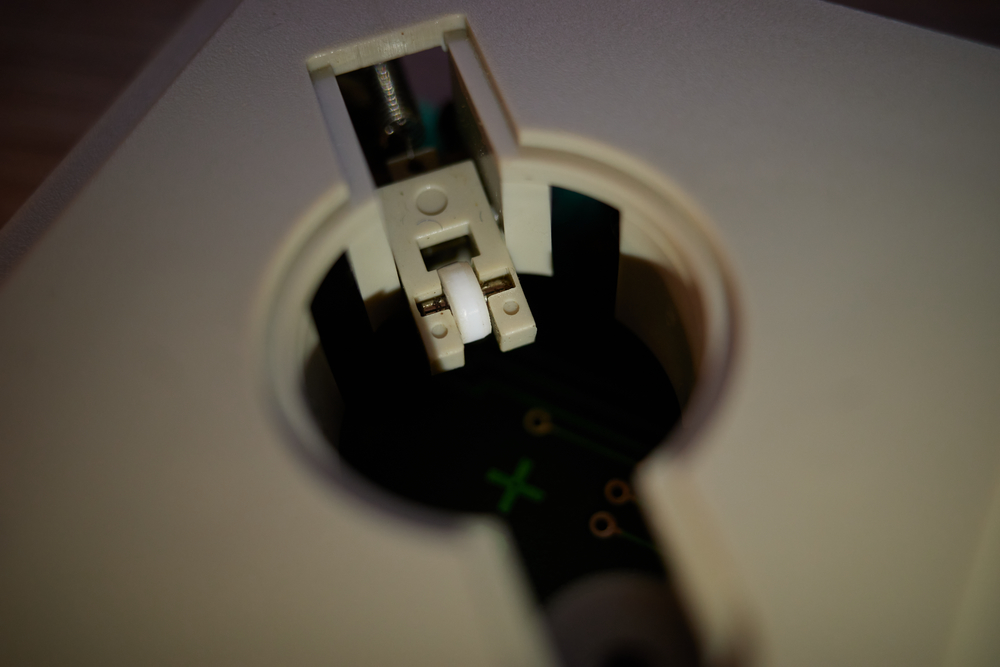

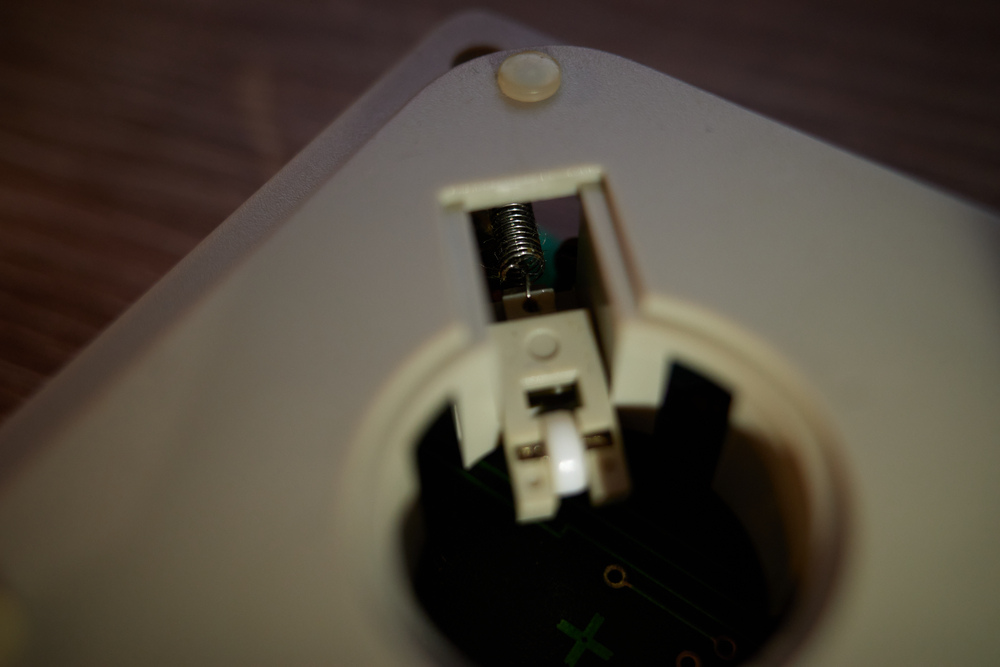

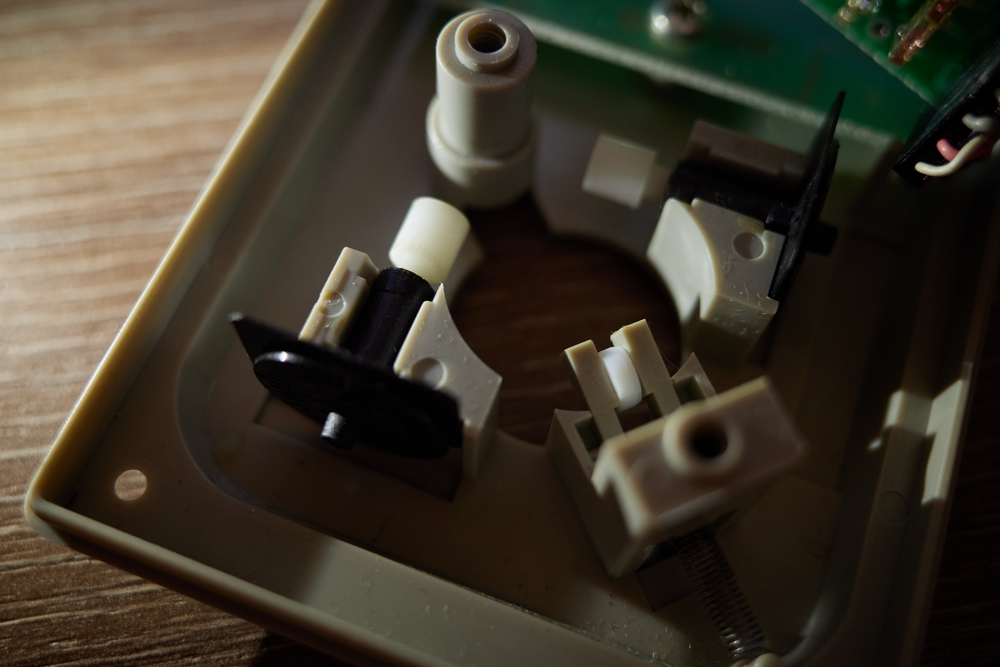

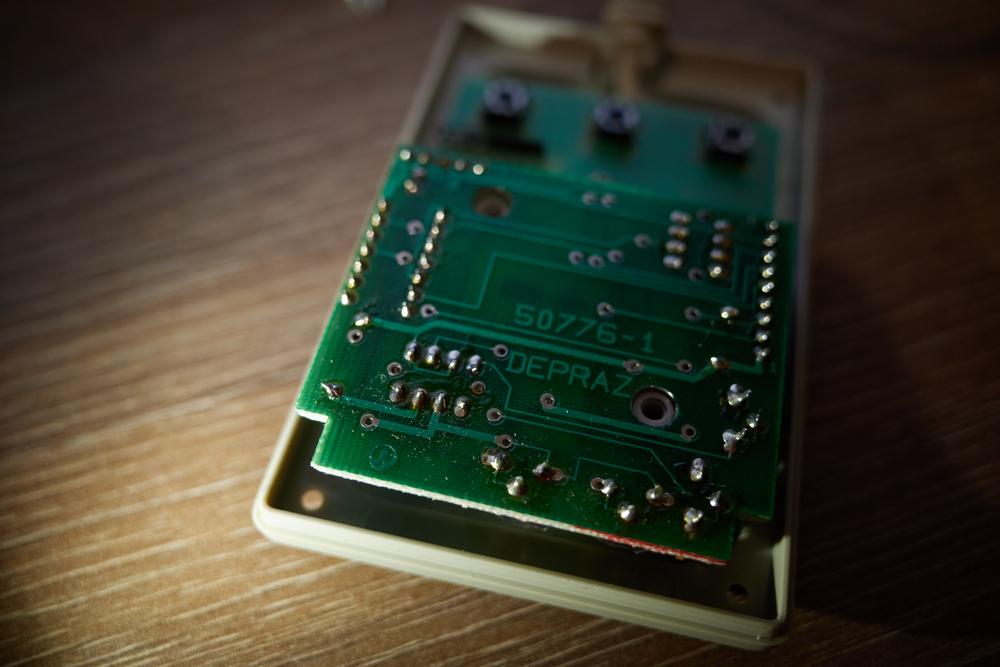

    Как и обещал фоты этого чуда.

    _S005078.jpg _S005079.jpg _S005082.jpg _S005083.jpg _S005084.jpg _S005085.jpg _S005086.jpg _S005087.jpg _S005088.jpg _S005089.jpg

  8. Strannik_

    Strannik_

    Регистрация:
    19 сен 2016
    Сообщения:
    836

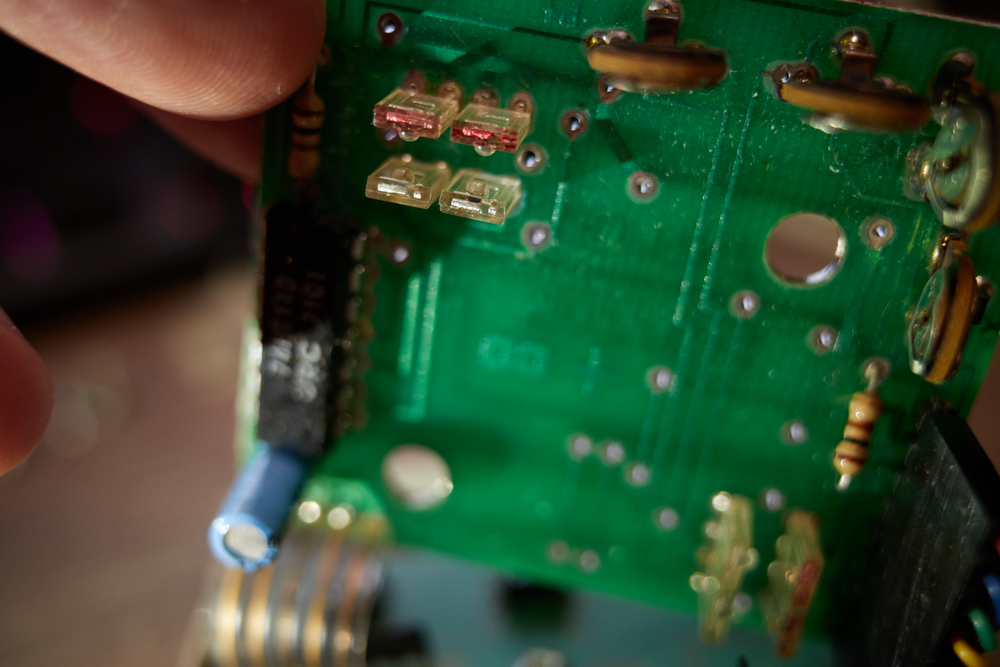

    Любопытно. Оптомеханическая. Причем сенсоры не сдвоенные, по две пары светодиод-сенсор на каждую ось.

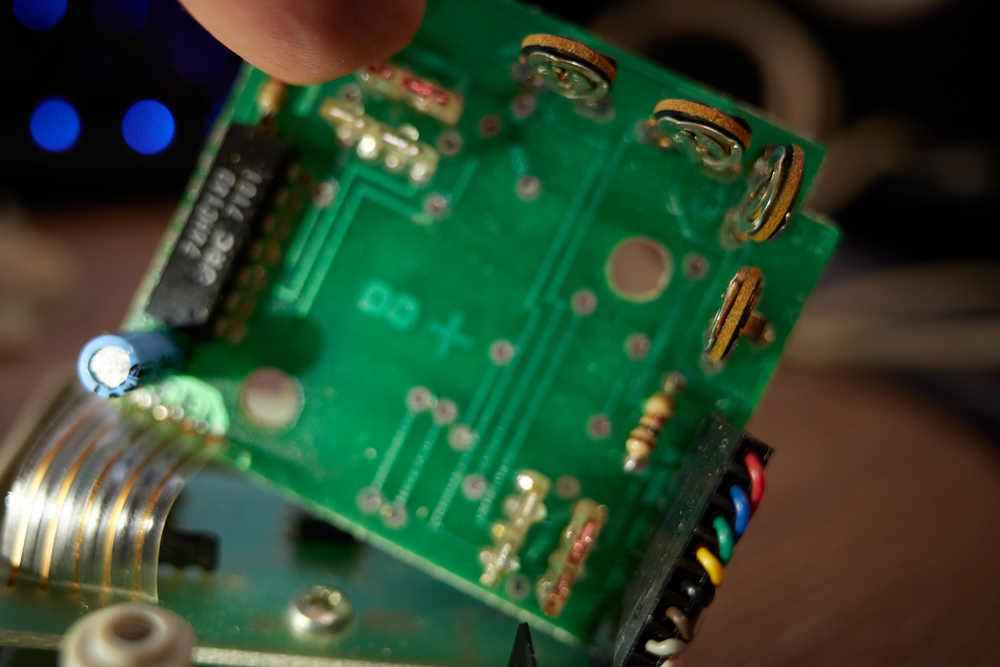

    Дисковидные штуки на четвертом фото - настроечные резисторы. Предположу, что они регулируют напряжение на светодиодах (по хорошему светодиоды должны получать питание от источника тока, но, обычно, используют токоограничивающие резисторы). Лучше не двигайте их.

    spacevoid8 нравится это.
  9. spacevoid8

    spacevoid8

    Регистрация:
    14 янв 2009
    Сообщения:
    83

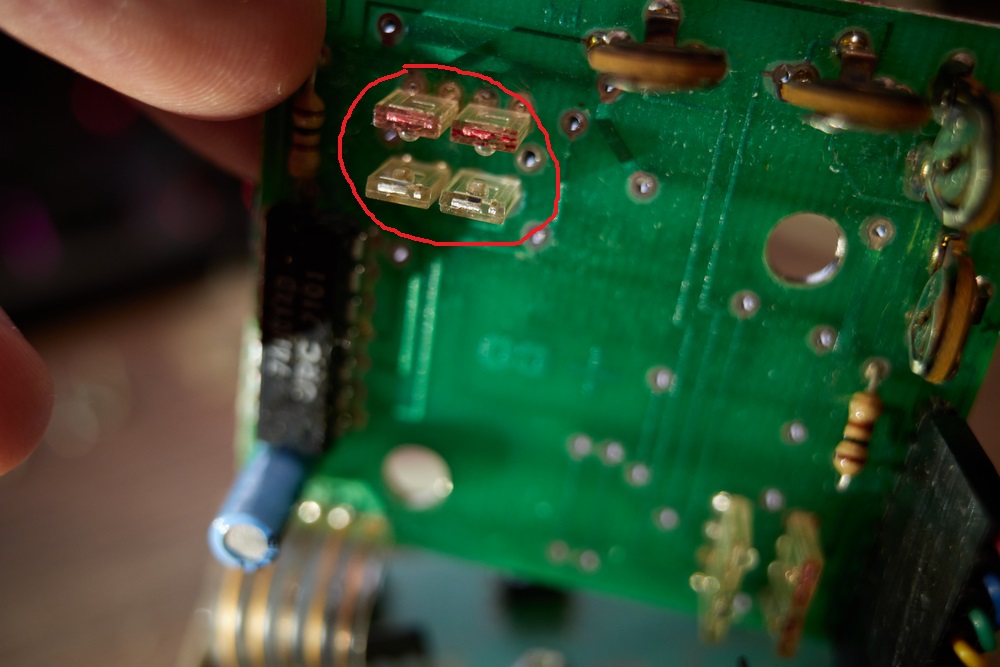

    В итоге можно трогать вот это?


  10. Strannik_

    Strannik_

    Регистрация:
    19 сен 2016
    Сообщения:
    836
    Можно очень аккуратно подвигать, если линзы оптической пары не на одной оси. Без фанатизма, чтобы не выломать ножки.

    spacevoid8 нравится это.
  11. spacevoid8

    spacevoid8

    Регистрация:
    14 янв 2009
    Сообщения:
    83
    Друг подсказал, что их надо менять.
    Я в ужасе с этого!

  12. Strannik_

    Strannik_

    Регистрация:
    19 сен 2016
    Сообщения:
    836
    @spacevoid8, есть реакция, если между оптопарами отверткой провести? Сами светодиоды светятся?

    Со временем яркость светодиодов падает. Яркость можно поднять (временно) повысив ток (напряжение), подаваемый на светодиоды. Мне кажется, что в данной модели подстроечные резисторы как раз для этого установлены. Надо посмотреть дорожки от светодиодов, идут ли они к резисторам. Если идут, то попробовать чуть уменьшить сопротивление резистора, связанного с проблемным светодиодом (замерить тестером значение в выключенном состоянии и уменьшить чуть-чуть, в пределах пары процентов от установленного значения). Светодиоды питаются током и их вольт-амперная характеристика может быть нелинейной, т.е. при небольшом изменении напряжения возможно значительное изменение тока.

    Совсем выгоревшие или неисправные светодиоды придется менять.

    spacevoid8 нравится это.
