Hard Настраиваем звук через SB-Link под DOS!

В продолжение истории
Gigabyte и тайный sb-link

Колхозим SB-Link на материнках 478 - Полигон призраков



Замодил GA-6IEM - на ней ESS es1938s нормально заработала по PCPCI.



Круто! А есть фото?

Хочу на своей тоже попробовать.

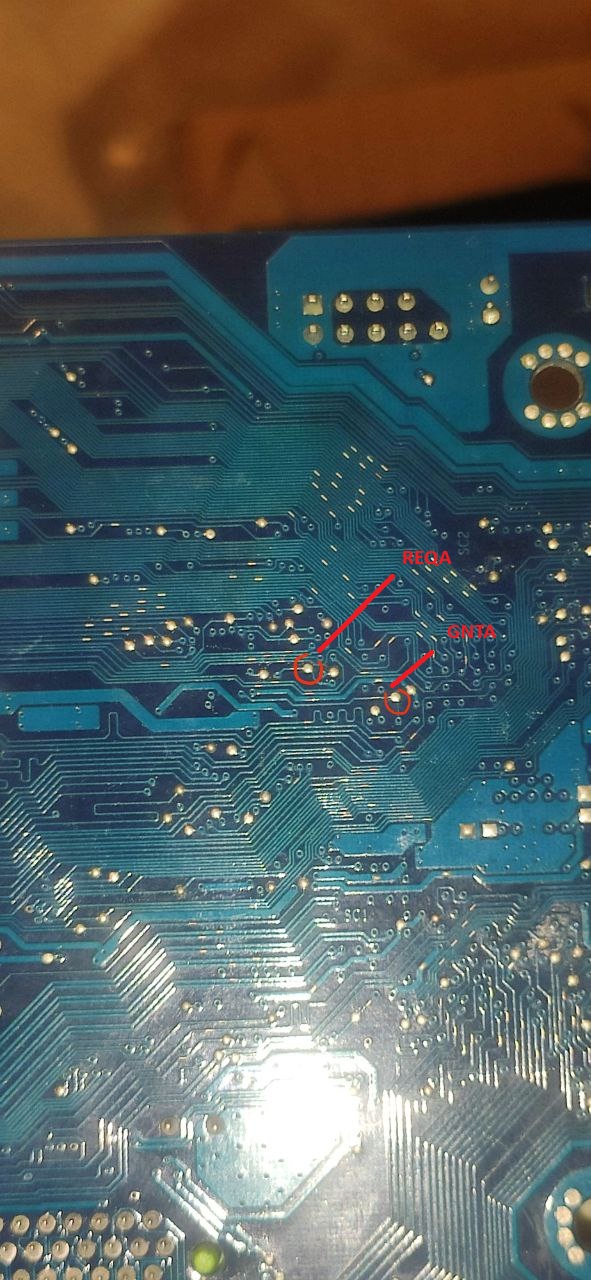

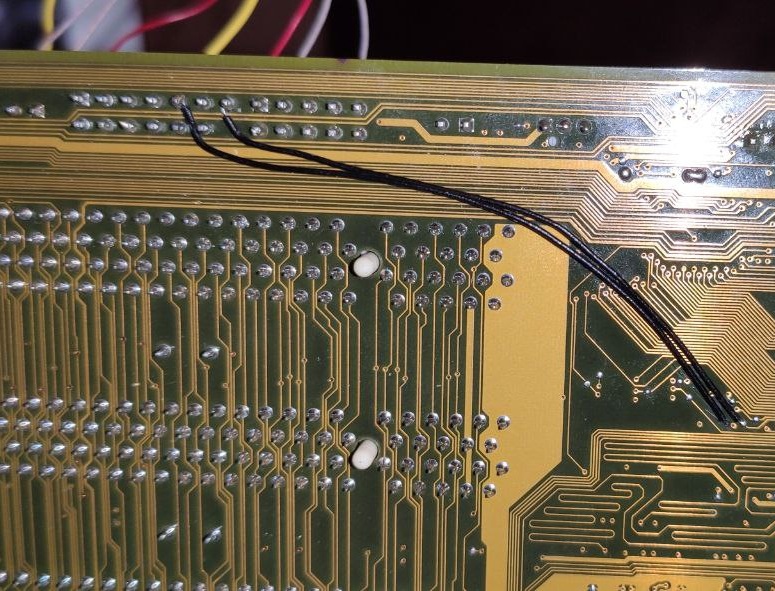

Контрольные точки снизу платы рядом с южным мостом.
Левая -GNTA, правая - REQA.
Завел их на не используемые пины J16, между ними земля.

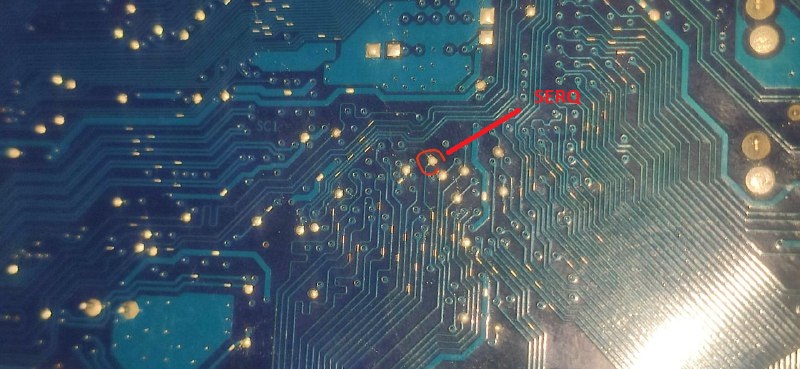

SERIRQ на плате уже есть, просто распаял его.



Для тех, кто таки захочет с этим заморочится - PCI карты под DOS -это пердолинг и SB-Link его количество только увеличивает, но совместимость с играми при этом возрастает, это правда.
ESS Solo очень хорошо заработала под чистым Dos, под Win98 если ставить и виндовый драйвер, то SBPro поддержка либо отваливается совсем, либо игры зависают при попытке проиграть звук. Причем если виндовый драйвер удалить, то досовский инициализатор под виндой так и будет писать, что не обнаружена PCI карта. Все заработает только на чистой винде, где драйвер еще не ставился. При этом Doom 1 под виндой таки виснет при попытке проиграть звук, остальные Duke3d, Duke2 и прочие принцы персии работают норм, под дос все работает норм.
У ymf724 если установлен и виндовый драйвер, то зависает Duke3d и прочие игры на build, помогает отключение DOS совместимости в виндовом драйвере, но тогда отваливается поддержка GM.



@MaRCer, полагаю, речь про i815 с ICH2? У меня на такой VxD-драйвер и вовсе в винде не заработал - только WDM, а это совсем другой уровень совместимости. Зато на материнке с ICH всё настолько хорошо, что зацепиться не за что - просто работает и всё (для DOS использую модифицированный драйвер, сделанный для ICH2 - т.к. режим PC/PCI сам по себе у меня не включается, хотя SB-Link на маме заводской).



@Revolter, да, на GA-6IEM и P6IPAT, обе на ICH2. На BX440 и VIA691 Solo даже под Dos с PCPCI так и не удалось завести, но то просто для теста пытался, на этих платах есть ISA и копеечная 1868 решает все проблемы и не делает мозги.



@MaRCer, по поводу зависания duke3d под 98 виндой на ямахах при воспроизведении FX звука, я одно время проводил исследования на платах с sblink на чипсетах Intel/VIA
FAQ в помощь строителю "ретрокомпьютера"
Оказалось, что не виснет только на BX/ZX при подключенном SBlink. Реально проверял на 2-3 платах на каждом чипсете (ЮМ)
Там же указана и рабочая версия драйвера vxd, досовский не устанавливался.

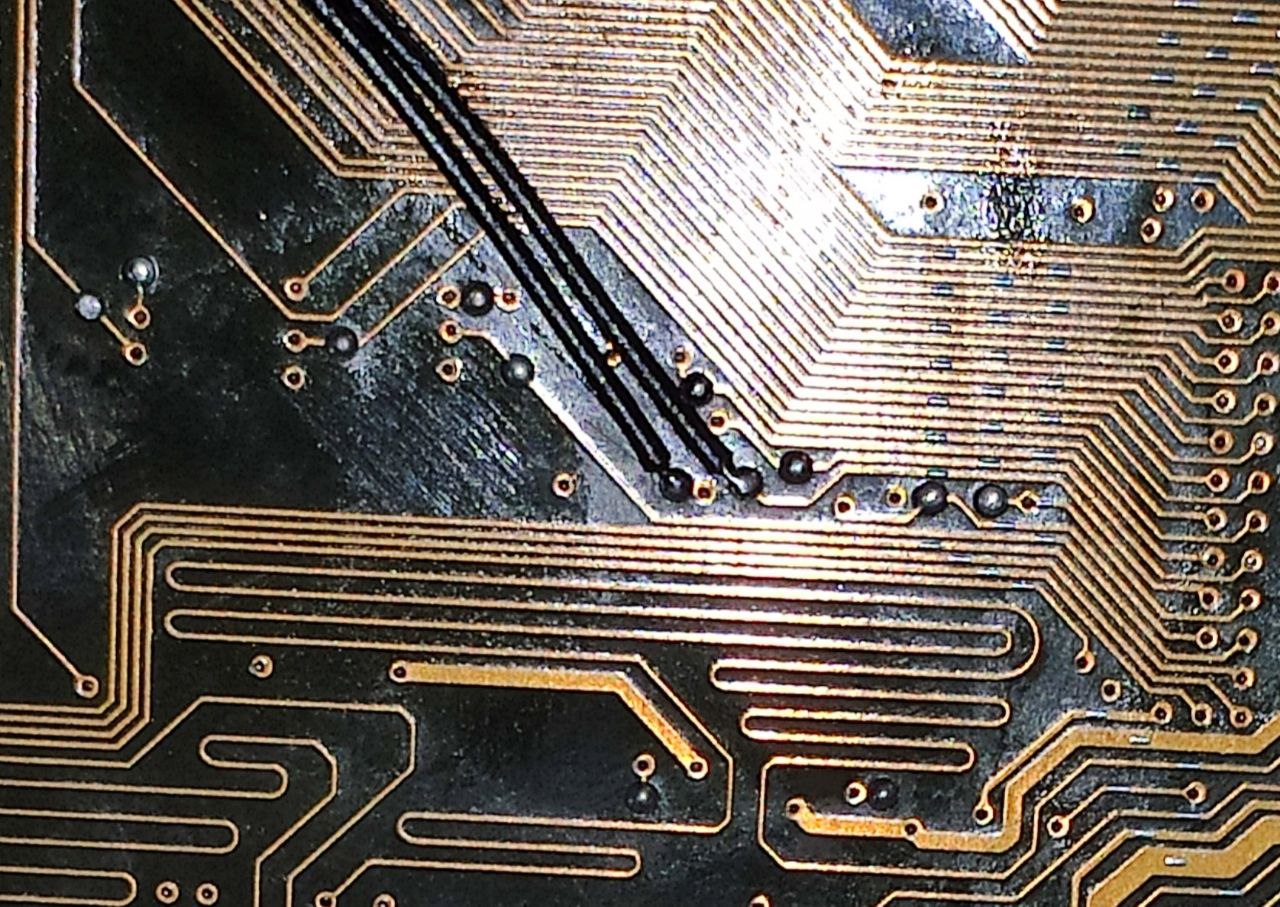

Распаял SB-Link на ga-8i865gme-775-rh 1.1
Результаты неоднозначные, с родным биосом вроде давало выбирать режим S-IRQ, а с биосом от старшей версии матплаты с поддержкой кор2 дает выбрать только INTA, при этом звук в Duke3d и tyrian2k под дос работает и отваливается, когда вытаскиваешь SBlink шлейф. Doom при включенных в настройках звуковых эффектах крашится при старте. Setupds использовал для IСH5 моста, без него и INTA не выбрать. На ICH2 GA-6IEM нормально выбирается S-IRQ и дум не зависает. Вообще на ней в итоге PCI карты работают лучше всего, только на ней у меня удалось завести ESS1938s k370.
С ga-8i865gme-775-rh буду продолжать эксперименты, заказал еще одну плату, там попробую вновь с оригинальным биосом. Сама плата мне понравилась, на ней рядом с звуковым чипом есть посадочное место под SUR_CEN разъем, который выглядит точно так же, как SBLink и конкретно на этой плате все контакты, кроме центрального никуда не подключены. Центральный к сожалению где то во внутреннем слое подключен к земле, так что при создании кабеля пришлось сигналы REQA и левую землю поменять местами.



@MaRCer, вроде наиболее совместимый режим - S-IRQ

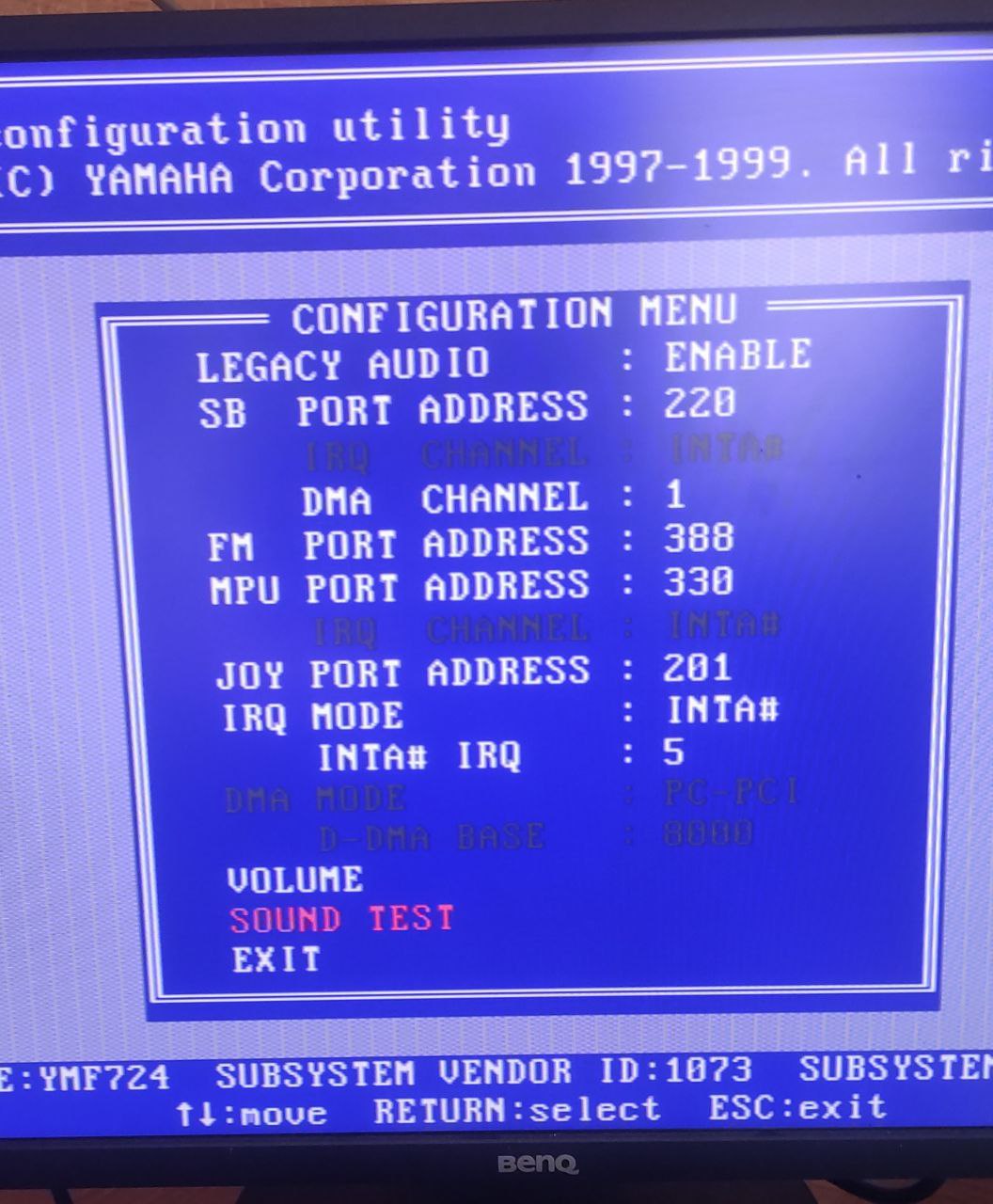

Расчехлил GA-6IEM. Оказывается я неправильно запомнил - там стоит резервировать 5 прерывание, а звуковой назначать прерывание автоматом. В итоге самой карте система назначает 10 прерывание, бластеру 5, и если включить режим INTA, то дум точно так же вываливается с ошибкой, а в S-IRQ работает.
Поставил такие же настройки на ga-8i865gme-775-rh и система назначила карте 7 прерывание, бластеру 5, S-IRQ включился, дум работает. Так что в итоге на этой плате SBLink тоже получился полноценный. Осталось победить es1938s, там тоже очевидно с прерываниями колдовать нужно.



Полноценно настроил es1938s на ga-8i865gme-775-rh - звук есть и в Duke3D, и в принце персии, и в DukeNukem 2.
В биосе просто поставил для слота, в который вставлена карта 5 прерывание, из устройств отключил только порты и звук с сетью.
Получается это на данный момент самая производительная и относительно доступная мамка с железной поддержкой звука под Dos.

--- добавлено 14 фев 2026, предыдущее сообщение размещено: 14 фев 2026 ---

Ямаха завелась практически без проблем, бился именно над Solo, чтобы поставить ее в паре с Audigy - ямаху всетаки желательно использоваться как самостоятельную карту, она и под Windows хороша.



@MaRCer, поздравляю! Вы, получается, буквально совершили научный прорыв

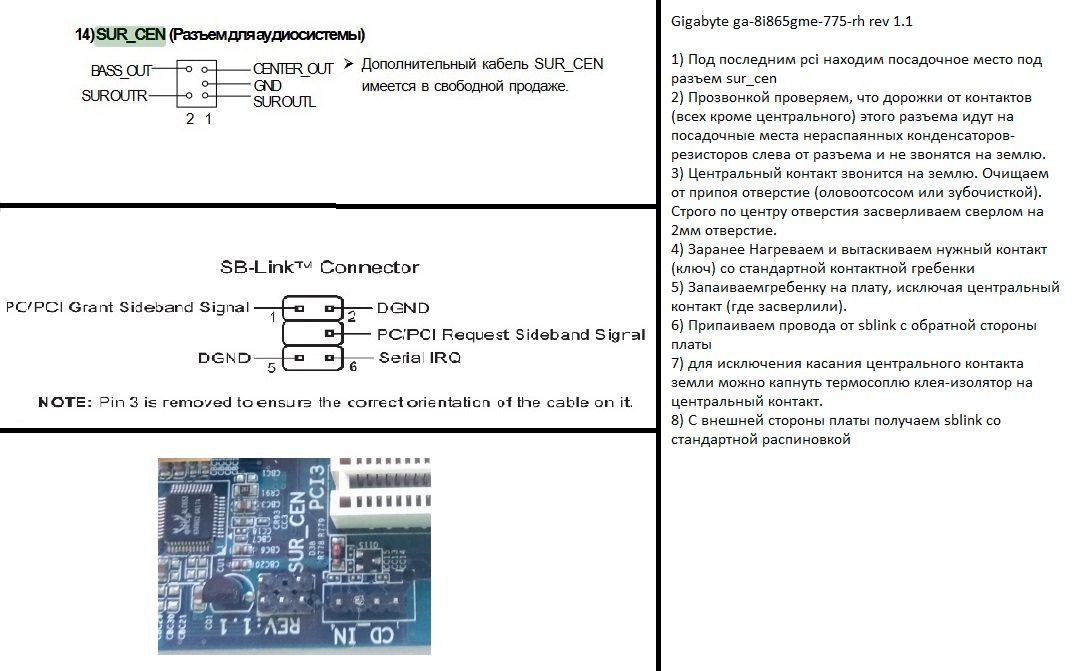

Добавлю немножко по поводу приведения к стандартному виду и распиновке разъема сблинк на конкретной плате. Я изолировал центральный контакт sur_cen от земли, рассверлив посадочное отверстие и сохранил стандартную распиновку для шнурка и вид разъема с внешней стороны. сверло 2мм.



С этим SUR_CEN разьемом конечно невероятно подфартило, в нужном месте, нужной формы и еще и кроме этой проклятой центральной земли остальные контакты никуда не заведены.
Но как по мне PCPCI кабель все равно сам собираешь, не так напряжно 2 соседних провода перекинуть местами. После этого нижний не использованный пин на разъёме чем ни будь заблокировать, чтобы случайной когда подключаешь не вставить не тем концом в звуковуху и норм.

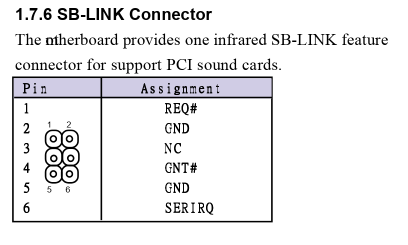

@MaRCer, больше того, существует даже заводская материнка, где перепутаны контакты на полностью распаянной гребёнке (только не земля, а первый и четвёртый штырьки):



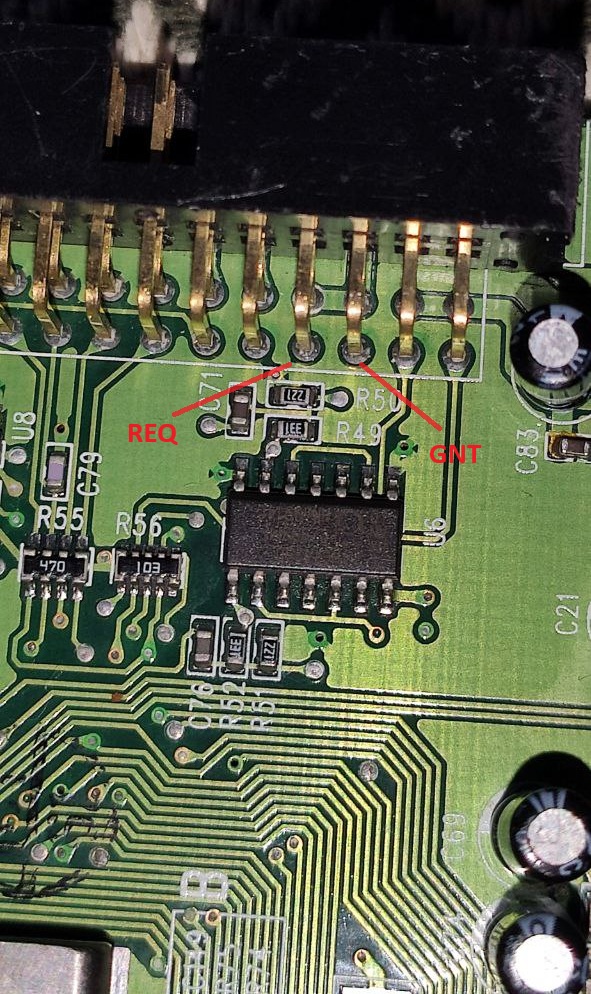

Прикупил Turtle Beach Santa Cruz. У чипа в спеках заявлена поддержка PCPCI и REQ с GNT сигналы выведены на разьем расширения, а вот SIRQ я в даташите не нашел - как SBlink может без третьего сигнала работать, который за IRQ отвечает?

--- добавлено 1 мар 2026, предыдущее сообщение размещено: 1 мар 2026 ---

Прямо в даташите на CS4630 написано - если мамка поддерживает PCPCI, подключайте 2 контакта и пользуйте.
For motherboard designs, PC/PCI can be used by connecting the PCGNT# and PCREQ# pins to the appropriate pins on the south bridge motherboard chip. The PC/PCI interface is compliant with In tel’s PC/PCI spec. (version 1.2). The BIOS must enable the PC/PCI mechanism at boot time on both the CS4630 and the south bridge.
А SIRQ?

--- добавлено 1 мар 2026 ---

Вроде разобрался, я думал SBlink и PC/PCI это одно и то же, синонимы. Оказывается PC/PCI это стандарт только для DMA и какраз 2 сигнала. А Sblink - это разьем, обьединяющий PC/PCI и SIRQ.



@MaRCer, у меня вроде есть такая карта, а где там pc/pci на ней?
Я ее покупал из-за наличия WT колодки в свое время.



На ga-8i865gme-775-rh у меня под дос карту вообще нормально инициализировать не получилось. Под 440bx через параметры командной строки можно переключать режимы - CCLX, DDMA и они реально работают и инициализатор показывает в каком он сейчас режиме, то здесь режим не показывается и не хочет назначать то прерывание, что я прошу. Обидно конечно, но не то чтобы сильно - FM у чипа самый паршивый из тех что я слышал.



У кристалловских чипов часто встречается, что FM "сломан" и играет совсем не то, что надо. Я не помню, проверял ли я на своей карте FM или просто проверил, что она рабочая, и убрал в коробку

На первой странице я описал, как запускал карту на чипе CS4614 через pc/pci и что получилось из того. Вроде как порт есть, драйвер есть, а как его правильно задействовать, не понятно.
