Hard Опознайте hardware по фотографии

@Suchender, всегда пожалуйста.



Опробовал приблуду, работает! Но не понял, на какой выход она рассчитана. Втыкал тюльпан в колонки с одной стороны и в девайс с другой. Так вот, звук идет только на одну колонку, левую или правую, что зависит от того, как я чередую белый и красный тюльпан на девайсе. Причем индивидуально сам по себе красный канал на девайсе звука не дает, неважно, использую я белый или красный тюльпан, но влияет на то, какая колонка играет, когда используется в паре. Такая вот мистика.



В качестве бреда: там моно-сигнал (ноль и сигнал только по центральным жилам колокольчиков). Соответственно, замыкание получается только при подключении обоих проводов.



@Goblinit, "белый канал" индивидуально работает. Хотя, возможно, я просто вас не понял и это роли не играет. То, что моно, очень необычно, имея в виду два выхода..



@Suchender, в мануале-то посмотрите



@Goblinit, скачал, просмотрел. Вы имеете в виду указание на левый и правый канал? Более ничего полезного не нашел.



Нет, я предположил, что там написано, что за сигнал с тюльпанов можно снять.



При исправной плате и исправном шнурке от сидюка сигнал должен быть стерео. Есть вероятность, что вы неправильным типом кабеля связали контроллер с сиди-ромом (см. разводку на стр. 11).



Да, вероятность есть. Если так, эффект вышел странный)) Использовал такой:

p.s. могу еще грешить на то, что коннектор в плату вошел не до конца, форсировать я не стал. Но это едва ли имеет значение, вероятно если что, звука бы вовсе не было.

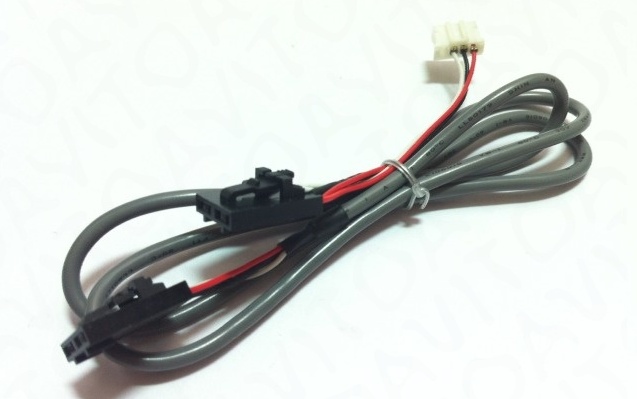

Других типов кабеля с нужным коннектором (белый контакт на фото) у меня нет, все трехжильные, а те, что на четыре жилы, не имеют этого ответвления. Ну да, логично, значит нужен правильный кабель на четыре жилы, или, поскольку 2,4-пины на плате - земля, на три - но нужно менять разводку. Считаю вопрос решенным, @TheMadLynx, спасибо!

--- добавлено 7 дек 2017, предыдущее сообщение размещено: 6 дек 2017 ---

Все, сделал на оба канала С учетом "современного" CD-Drive, распиновка получилась такая:
Плата: 1-й пин R-канал, 3-й пин L-канал
CD-Drive: 1-й пин R-канал, 4-й пин L-канал
Если вдруг на CD-Rom левый и правый перепутаны, можно просто перевернуть коннектор)

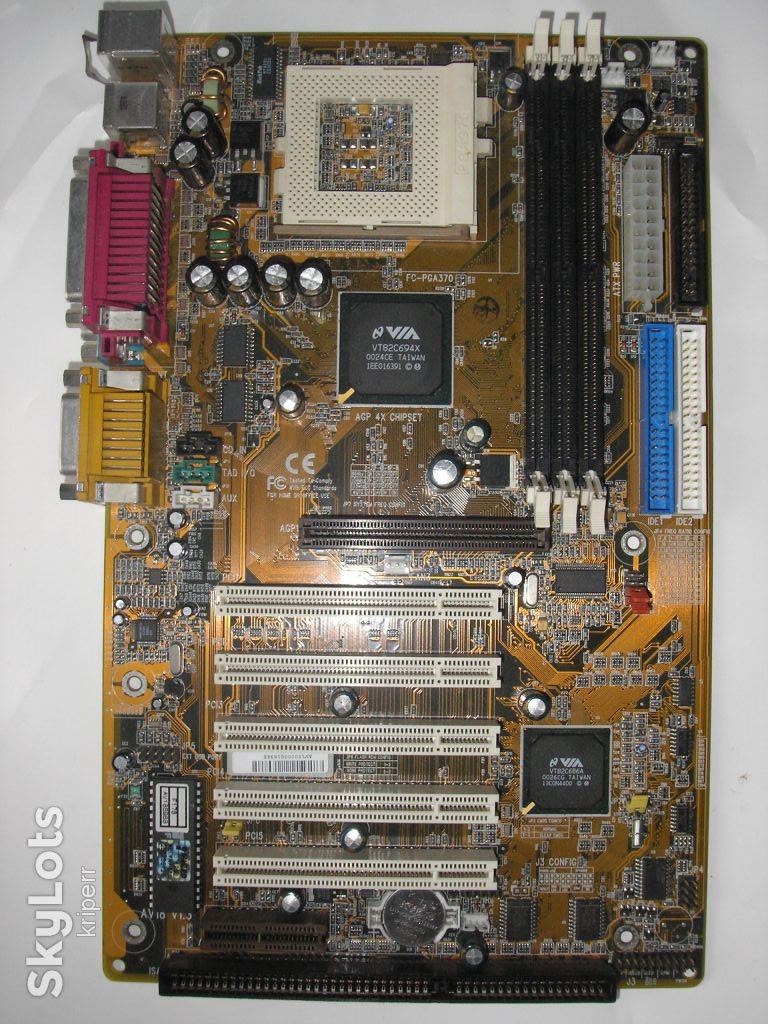

Что за плата? Точно что-то сейчас уже малоизвестное типа soyo или shuttle, но модель не могу нагуглить
чипсет Apollo pro 133A, есть 133 шина, но туалатинов из коробки явно не держит, памяти гиг-полтора возможно держит
конденсаторы пухлые, но поправимо, если рабочая
Какая перспектива использования этого чуда совместно с ISA звуковушкой?



Shuttle AV18.
Нормальная материнка на Via Apollo Pro 133A.
Поддерживаемые процессоры.
http://www.cpu-upgrade.com/mb-Shuttle/AV18_V1.x.html

Туалатины с 256кб кэшем умеет, другие - нет.
Есть аналогичная материнка на Via Apollo Pro 133T, которая умеет все туалатины, но полностью не умеет Mendocino.
С ISA звуком проблем не должно быть. В целом хорошая материнка.

--- добавлено 12 янв 2019, предыдущее сообщение размещено: 12 янв 2019 ---

Разве что питальник процессора однофазный, но на таких мощностях, которые развивают поздние коппермайны, это, думаю, не особо не критично, при условии применения нормальных компонентов, с чему у Shuttle проблем быть не должно.

--- добавлено 12 янв 2019 ---

Из дополнительных замечаний - есть набортный звук, но не видно, на каком кодеке он. Удобно расположен разъём питания и неудобно расположены слоты оперативки - защёлки будут блокироваться видеокартой и для ковыряния с памятью всегда надо будет предварительно снять видеокарту.

Из других моментов - южный мост 686А. Это только UDMA66, нет UDMA100. Так же с UDMA33 у него снижена производительность в сравнении с i440BX (но у того нет UDMA66).
Могут встретиться проблемы совместимости, если пытаться использовать 4 IDE. Вернее, понимать меня нужно правильно. Проблемы такие могут случиться на любом чипсете, но у 686А они чуть чаще мне попадались. Так же они обычно носят характер несовместимости некоторых винчестеров между собой. Т.е. подбором IDE устройств, перетасовкой имеющихся по каналам и master/slave, с попытками как ручной раздачи master/slave так и выставления CS почти всегда проблему мне удавалось решить и она не всплывала, пока я не менял конфигурацию, в которой опять попадались проблемные для контроллера диски.



Не всё так просто Shuttle * Produkte * Mainboards * Sockel 370 * ATX-Format * AV18/E/E2 * Versionen



Очень спорно



Ясно, я читал неправильный мануал. На фото первый вариант - только Coppermine, но нет проблем с Mendocino и Cyrix/С3.



Ага, таки мендосины и копермайны только, я был прав. Но у меня есть перепиленный под fcpga туалерон)).
Больше радует живой сайт шаттла, правда биосы не качаются.



@radical1010, Index of /Archive_2004/BIOS/av18/V1.3

--- добавлено 12 янв 2019, предыдущее сообщение размещено: 12 янв 2019 ---

На том экземпляре, что на фото, некоторые конденсаторы плачевно выглядят.



Спросивший это сам видит и, похоже, для него не проблема их заменить.



AC'97 VIA VT1611a



@radical1010, тебе повезло. Можешь не тратиться на реальный SB Pro. Вот если бы был рилтек - было бы говно с жестяными взвизгами.



У меня его и нет, кстати.
Есть две ISA Vibra (16C и 16S), пара каких-то дешевых ESS и PCI CT2518
