Hard Плата Soltek Sl-75KAV

Двукратного и не будет. С самыми быстрыми CPU+GPU примерно в полтора раза увидим. А разве этого мало?



После недолгого хранения сабжевой платы решил собрать с ней конфигурацию с Athlon XP 2200+. Не хочет, зараза, стартовать. При включении горит красным индикатор ZD1 (в середине платы справа, над разъёмами IDE), PC Speaker молчит. Если память извлечь - ничего не меняется. Об этом индикаторе ZD1 в мануале нашёл только одно упоминание:
"NOTICE : When LED “ZD1” is on, meaning that 3.3V is operating and flowing into DIMM slots, please do not add or remove memory modules.". Что это значит, так и не понял.

SW1 установлен в значение по умолчанию (CPU external frequency - 100 MHz, PCI frequency - 33.3 MHz, FSB frequency - 200 MHz), SW2 - 10.5x, JP17 - Bus ratio detected by FID (Auto). Если я правильно понял, при таких настройках плата игнорирует значение SW2 и устанавливает множитель автоматически. Почему у меня SW1 выставлен в 100 MHz (а не в 133), не помню, но последний раз у меня эта материнка запускалась именно с этим процессором. Пробовал переключать в 133, ничего не меняется.

Что-то совсем затык, не могу понять, что не так.



@Yuriy_X, когда ZD1 горит, не втыкать и не вынимать память.



@BrainRipper, перевод мне понятен. Непонятно, о чём сообщает вечно горящий индикатор ZD1 при том, что материнка не стартует и не сигнализирует, что с ней не так.



Он сообщает о том, что на память приходит питание 3.3 В. Трудно сказать точно ли там 3.3 В, но подсистема питания памяти при горящем индикаторе как бы исправна.



@Yuriy_X, этот процессор вашей платой поддерживается? Биос прошит последний? На другой плате процессор проверен? Старые атлоны-дюроны на плате запускаются?
Ну и все переключатели лучше на Auto выставить для начала.



@radical1010, да, поддерживается, он работал с ней. Про биос не помню, кажется, обновлял до последнего. Допускаю, что при установке радиатора мог повредить процессор. Попробовал ещё какой-то Athlon, то же самое. Попробую с другими. DIP-переключатели как раз сейчас стоят в положениях по умолчанию: FSB 200 МГц (SW1), Bus ratio detected by FID - автоматически.

--- добавлено 14 июн 2021, предыдущее сообщение размещено: 14 июн 2021 ---

Вроде всё установлено правильно, не похоже, чтобы дело было в настройках платы.



А поставьте с атлоном хР шину 133 дипами из интереса.
Попробуйте батарейку вынуть и стартовать без нее.
POST карты нету?
Я бы еще микросхему биоса попробовал бы вынуть и ножки зачистить, вдруг, там контакт плохой.



Пробовал эти варианты, не дало результатов. POST карты нет, с микросхемой биоса попробую.

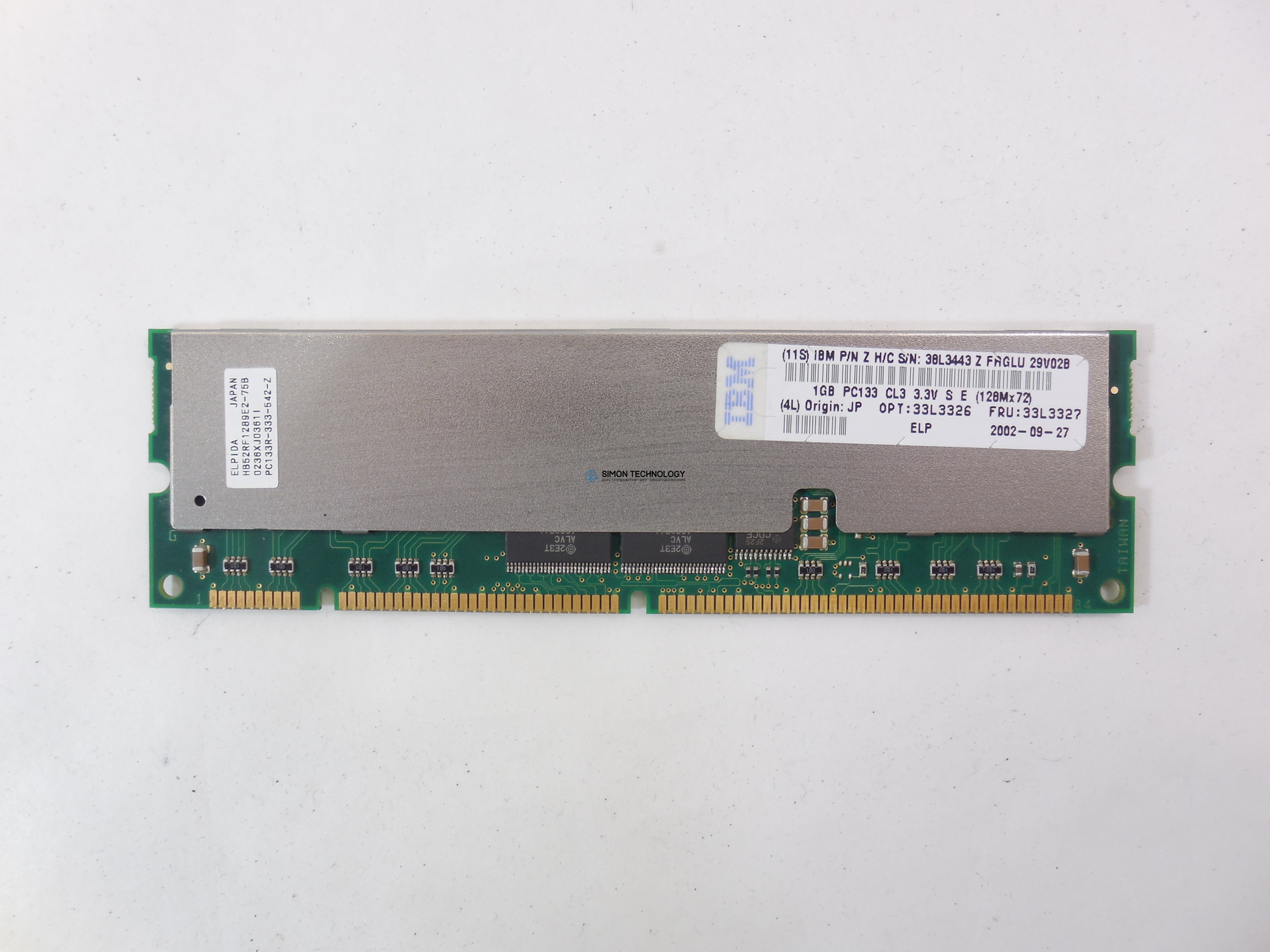

SL-75KAV работает с модулем регистровой памяти PC133R 1ГБ вроде такого



Epox EP-8KTA3 на том же чипсете стартовать с ним не захотела.



Для таких ситуаций я использую фотку с nix.ru, но её там нет,а нужна она, чтобы увидеть расположение джамперов.



Добрый день!

Стал обладателем второй материнской платы SL-75KAV. В отличие от первой, которая в идеальном состоянии, вторая имеет 7 вздутых конденсаторов на 1000 мкФ и один на 1500 мкФ. Хотел бы спросить знающих людей, какие конденсаторы лучше купить для того, чтобы их перепаять или подойдут вообще любые на соответствующий номинал? Вообще думал о том, чтобы поставить плёночные вместо электролитов, есть ли в этом смысл и будет ли материнка с ними работать?



Ты не найдёшь плёночные в нужном размере нужной ёмкости. Полимерные может имел ввиду? Можно, но там не прямой размер ёмкостей, соотношение не помню, никогда этим не заморачивался.
Залазь на rom.by и смотри там расстрельный список брендов и чего считается вменяемым. После чего в том же чипдипе высматривай кондёры вменяемых брендов из LoESR серий. Ёмкость и напряжение лучше брать такие же. Бездумное увеличение ёмкости не всегда даёт эффект, и если даёт, то не всегда он положительный. Напряжение - меньше нельзя, больше - не стоит. Кондёры под большее напряжение будут или дороже, или иметь больший размер при тех же параметрах, или иметь большее ЭПС, или всё вместе. Типоразмер - зависит от свободного места, потому лучше не вылазить за размеры заменяемых.



На солтеках часто дулись емкости, это их известная болячка, закупались, видимо, с какой-то китайской помойки.
Помню, была шикарная "золотая" плата на NF2 у них, там абсолютно все вздувались емкости на этой плате.
Я обычно емкости беру б.у. с доноров, у брата есть китайский ESR-метр, он показывает остаточную емкость. Часто она бывает заметно выше номинала у 20-летних электролитов.
По напряжению меньше ставить можно, только надо смотреть, в какой цепи они стоят, а не менять бездумно. Просто производитель мог ставить "какие были в наличии" в свое время и поставил большего номинала, хотя там вполне подходят и меньшего.



При подсыхании электролита ёмкость как раз может и увеличиться (особенно так советские перед смертью делать любили). Смотреть надо надо вместе с ЭПС и прикидывать состояние.
Но в целом стоит понимать, что допуск -20% - +60% не является чем-то необычным для новых годных конденсаторов.



@Yuriy_X, сегодня достал сабж, надо было проверить несколько регистровых планок памяти.
В плате стоял проц, какой-то торобред. Плата запускаться не захотела, на посткарте нули. Хотя раньше все работало, потом плата лежала в коробке.
Подергал микросхему биоса, безрезультатно. Достал коробочку с процессорами, начал менять, пока с одним из торобредов плата запустилась. Мне кажется, там просто окисляются контакты на ножках сокета. Возможно, имеет смысл снять крышку с сокета и почистить контакты зубной щеткой со спиртом.



можно попробовать залить очистителем контактов



@radical1010, хорошо, что хоть с одним из процессоров завелась. Мой экземпляр перестал стартовать после перепайки электролитов, мастер мамой клянётся, что всё аккуратно делал, строго на такие же электролиты менял. В итоге продал эту материнку как неживую. Новый владелец сказал, что после долгих мучений всё же завёл её. Оказалось, что был сбит один SMD-компонент.



Она стартовала именно после смены пары процессоров, т.е. просто механически контакт в сокете восстановился.
Просто удивляет качество комплектухи у солтека, этот бренд позиционировался в качестве "среднего", да еще с упором на разгон, но качество электролитов и покрытия контактов хуже ECS и PCPartner.

У меня такое было с Soltek SL-65KIV2, просто была оторвана SMD индуктивность с краю и плата не запускалась



Время никого не щадит.
Самый "весёлый" случай был -- материнская плата под S478 (вроде бы классика P4P800 SE) не стартовала, так как из-за окисления пропал контакт у перемычки, блин!..
Окисление контактов DIMM, разъёмов DIMM, PCI и AGP -- уже, так сказать, привычное зло.
