Hard Режимы Master/Slave для CF

Все там работает, просто шлейф нужен.



Смотря какой переходник. На двунаправленных я никаких не помню конфигурационных перемычек, там и IDE-то "мама", т.е. напрямую подключается либо к IDE HDD, либо к IDE порту материнки.
Там где IDE "папа", есть место под перемычку, у меня есть такой адаптер на IDE 40.
НА адаптерах IDE44 на одном у меня есть место под перемычку, на втором перемычка под джампер впаяна. Я одно время пытался с помощью адаптера подключить SSD к SL-75KAV, заработал он только в режиме SLAVE и только на этом адаптере, поскольку на нем была возможность в этот режим переключить. Так что с адаптерами секас тоже не исключен.



Не будет. Флэшка жёстким диском кажется для того, что обращается к ней через биос. Как только любая винда или другое приложение свои драйвера подгрузят для ввода-вывода - магия пропадёт.

Проблема, думаю, в выделенном жирном. Так как большинство загрузочных компактов пытаются тот же механизм маскировки под жёсткий диск использовать, что и загрузочная флэшка. А значит нумерация внутренняя разделов смещается. Вероятно утилиты 6-го доса лезут в первый по списку биоса - а там загрузочные файлы компакта, поскольку ты только что с него загрузился.

Для меня лично идеальный вариант для старых систем - это последние IDE винты от ноутбуков. Себе я покупал и использую ST980815A. Стоит копейки, работает очень тихо, не греется и для систем уровня P3 и ниже его скорость - просто пушка. И никаких проблем с совместимостью. Размер можно ограничить, если нужно, через HPA или DCO.



Многие выбирают вариант построения ретросистем без шумных, тяжёлых, жрущих, медленных HDD, используя как альтернативу CF. Сам грешен.
Всем знакомы IDE-CF адаптеры с AliExpress. Их я видел принципиально два вида по типу подключения к контроллеру:
1) Подключается на IDE-шлнйф, как обычное IDE-устройство. Перемычками можно выбрать "master" или "slave".
2) Втыкается напрямую в разъём контроллера, делая невозможным подключение второго IDE-устройства. Перемычками тоже можно выбрать "master" или "slave".
Варианта номер 2, но сразу на две карты, я ни разу на AliExpress не видел.
Поэтому в очередной раз, глядя на это чудо китайской смекалки, достал из загашника (R) ранее выпаянный из кардридера разъём CF.

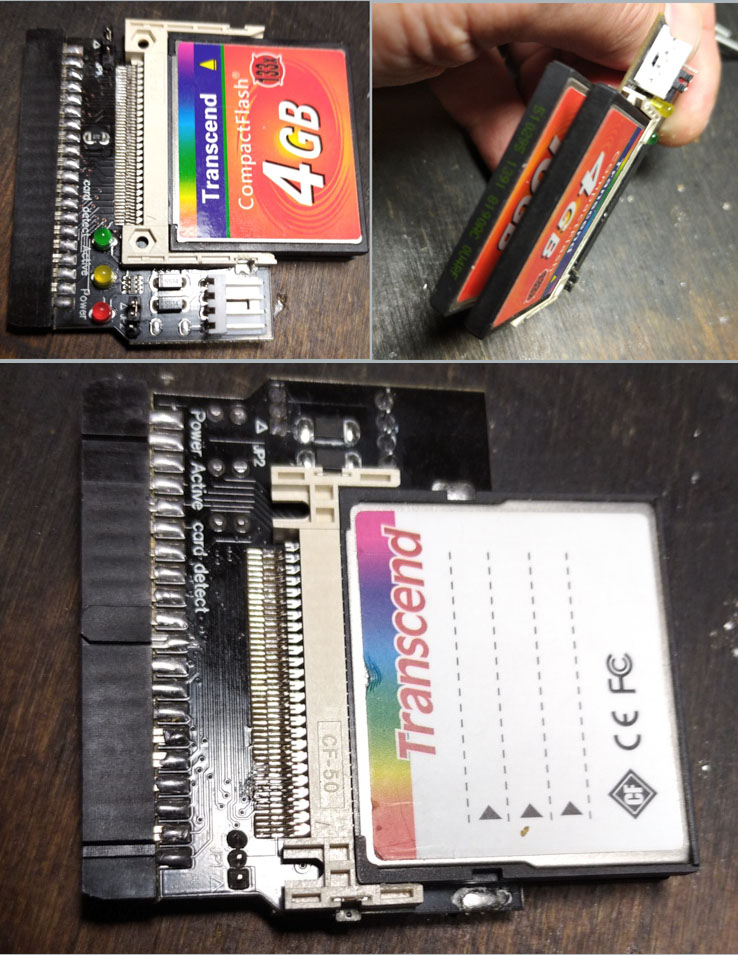

Не знаю, как на других китайских переходниках, а на моём с другой стороны платы наличествовала разводка и контактная площадка для установки второго CF-разъёма.
Сменив жало на паяльнике и надев подиоптристее очки, припаял этот самый недостающий коннектор.
Дольше всего мудохался с некоторыми ножками разъёма (в загашнике было не сладко ему, видать). Очень пригодился купленный на том же AliExpress 50-кратный миниатюрный микроскопчик с подсветкой. Он позволил начать проверку с твёрдой уверенностью, что где надо, контакт есть, а где не надо, контакта нет.
Хочу поблагодарить производителя CF-карты Transcend за её неубиваемость. Также выражаю признательность производителю бутылки ацетона.
По факту оказалось, что у разъёма от кардридера ножки загнуты в другую сторону. Когда в новом разъёме CF не завелась, я стал его прозванивать. И оказалось, что CF туда вставляется "вверх ногами". Чтобы CF правильно (по сигналам) въехала в разъём, пришлось с одной стороны разъёма сточить направляющую.
В итоге всё заработало и комп в переходнике видит сразу две флэшки.
Было занятно.



@2Rain, потрясающе. Спасибо за идею! Тоже именно такие переходники использую (летом на Алишке они по 50, что-ли, рублей стоили - сразу 6 заказал про запас), только вместо CF - SD-шки в дополнительном переходнике SD > CF (получается SD > CF > IDE, работает, как часы).

Пока просто использую две штуки, т.к. CD-ромами не пользуюсь (лишь единожды, чтобы разделы создать и системы установить, дальше они просто бэкапятся и развёртываются по мере надобности):



Пожалуйста. Решение лежало на поверхности. Надо было всего лишь устать от безделья.

--- добавлено 14 окт 2020, предыдущее сообщение размещено: 14 окт 2020 ---

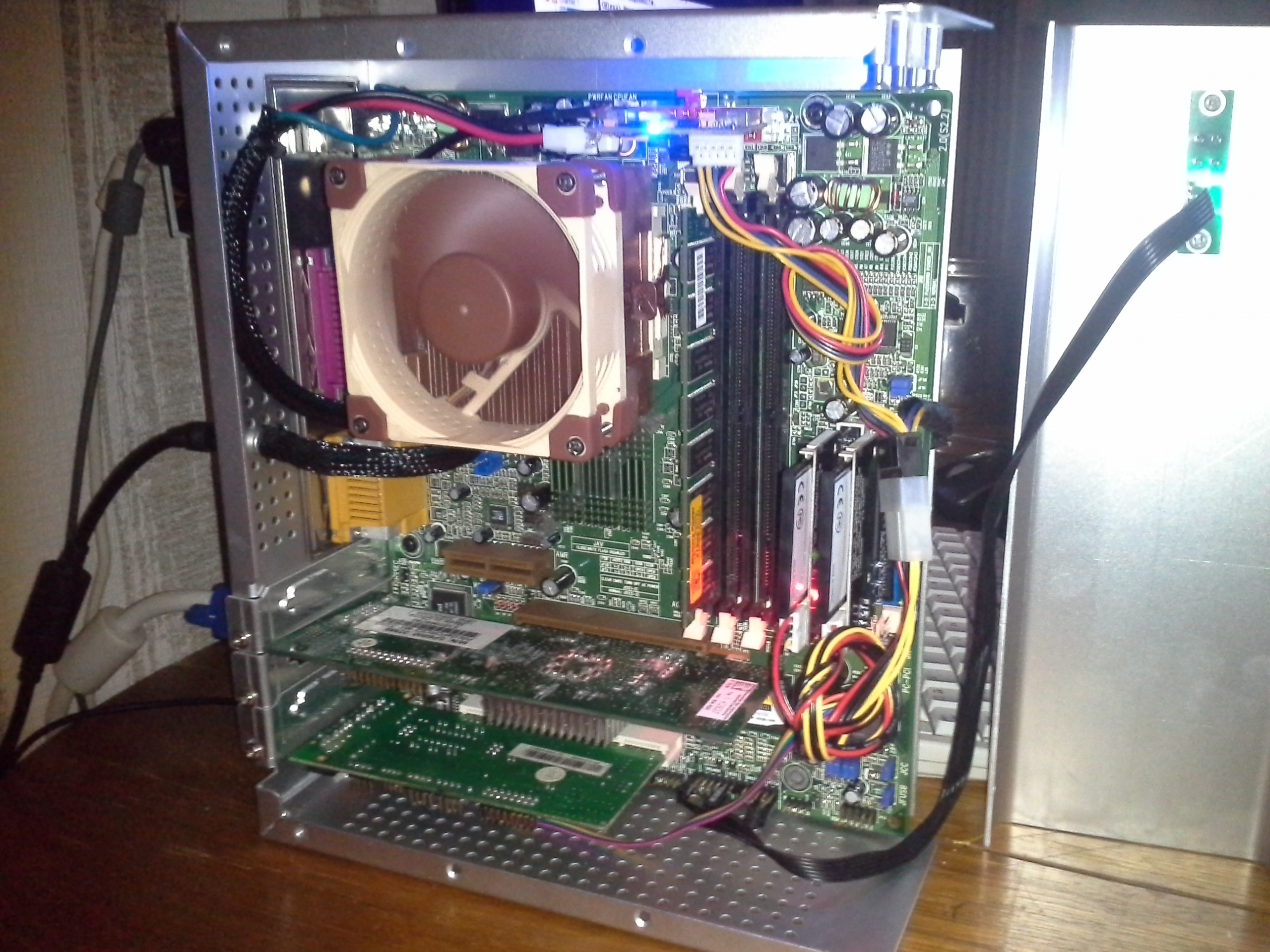

@Revolter, Какой хороший тихий вентилятор на процессоре.



Ну он реально самым лучшим оказался из десятка перепробованных 80-мм, в ценах от бесплатных нонеймов с корпусов и подключением по 5V, до ~1000 руб. (ИМХО, стоит того - теперь вопрос охлаждения закрыт, можно сконцентрироваться на других вещах). Называется Noctua NF-A8 ULN. На втором месте по цене-качеству я бы ещё выделил Arctic Cooling F8 - дует не так мощно при аналогичной шумности, но за свои деньги тоже очень хорош. Большинство остальных показались либо оверпрайсом, либо совсем не тихими.



Подключение CF-адаптера к IDE-шлейфу

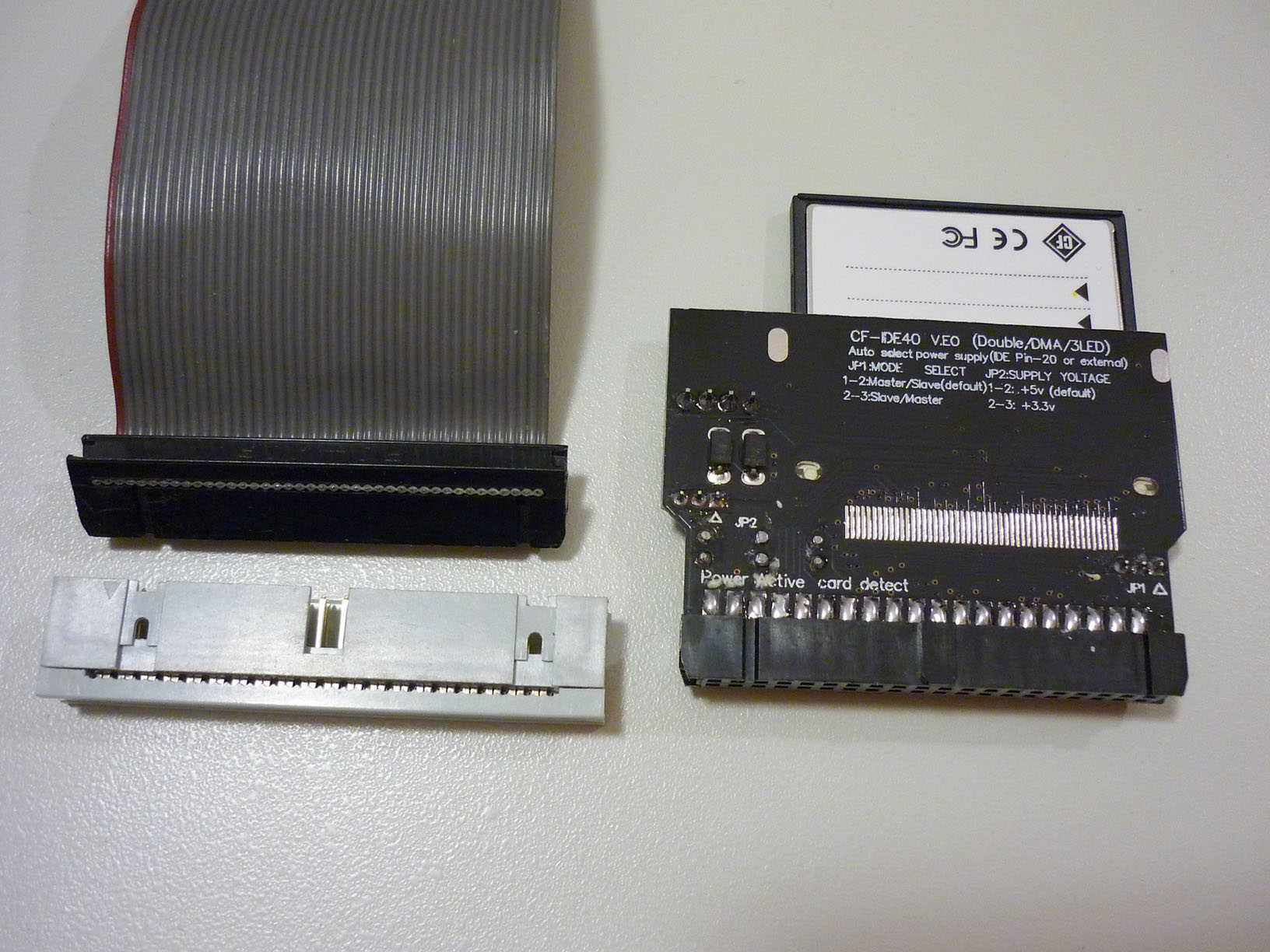

Комплектующие:
- шлейф IDE (ATA), 40 проводников;
- адаптер IDE-CF;
- разъем IDM-40A (DS1015-40N) Вилка 2,54 мм на шлейф (IDM-40A (DS1015-40N), Вилка 2.54мм на шлейф | купить в розницу и оптом).

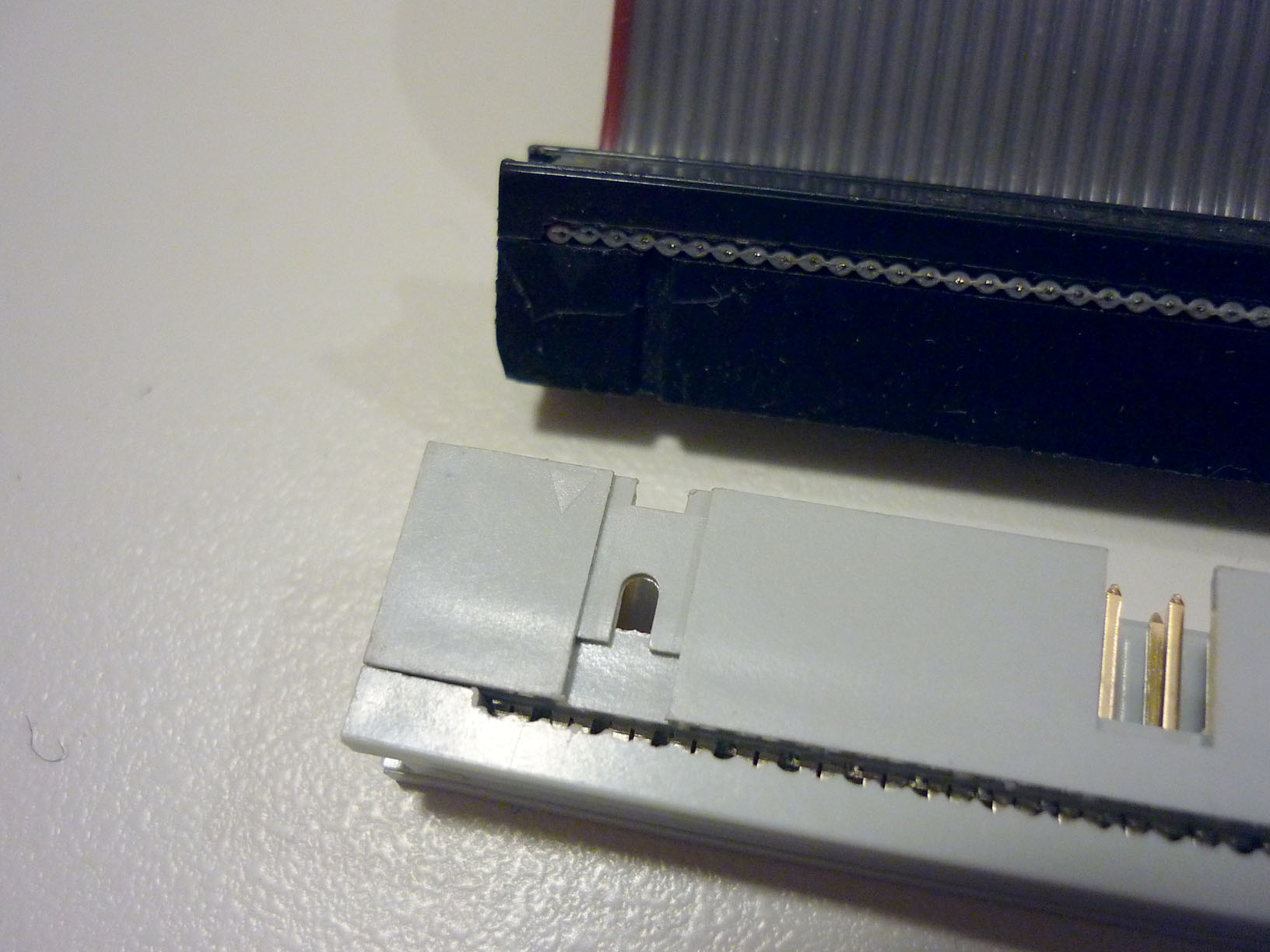

Установить разъем IDM-40A на шлейф IDE как можно ближе к разъему, подключаемому к материнской плате. Адаптеры IDE-CF не рассчитаны на длинные проводники, работают на расстоянии до 5-7 см. Маркировка первого контакта на корпусе разъема IDM-40A - треугольник, на шлейфе IDE - красный провод (может быть любого цвета, отличного от остальных проводов).
Обжим плоского шлейфа разъемами IDC и FDC

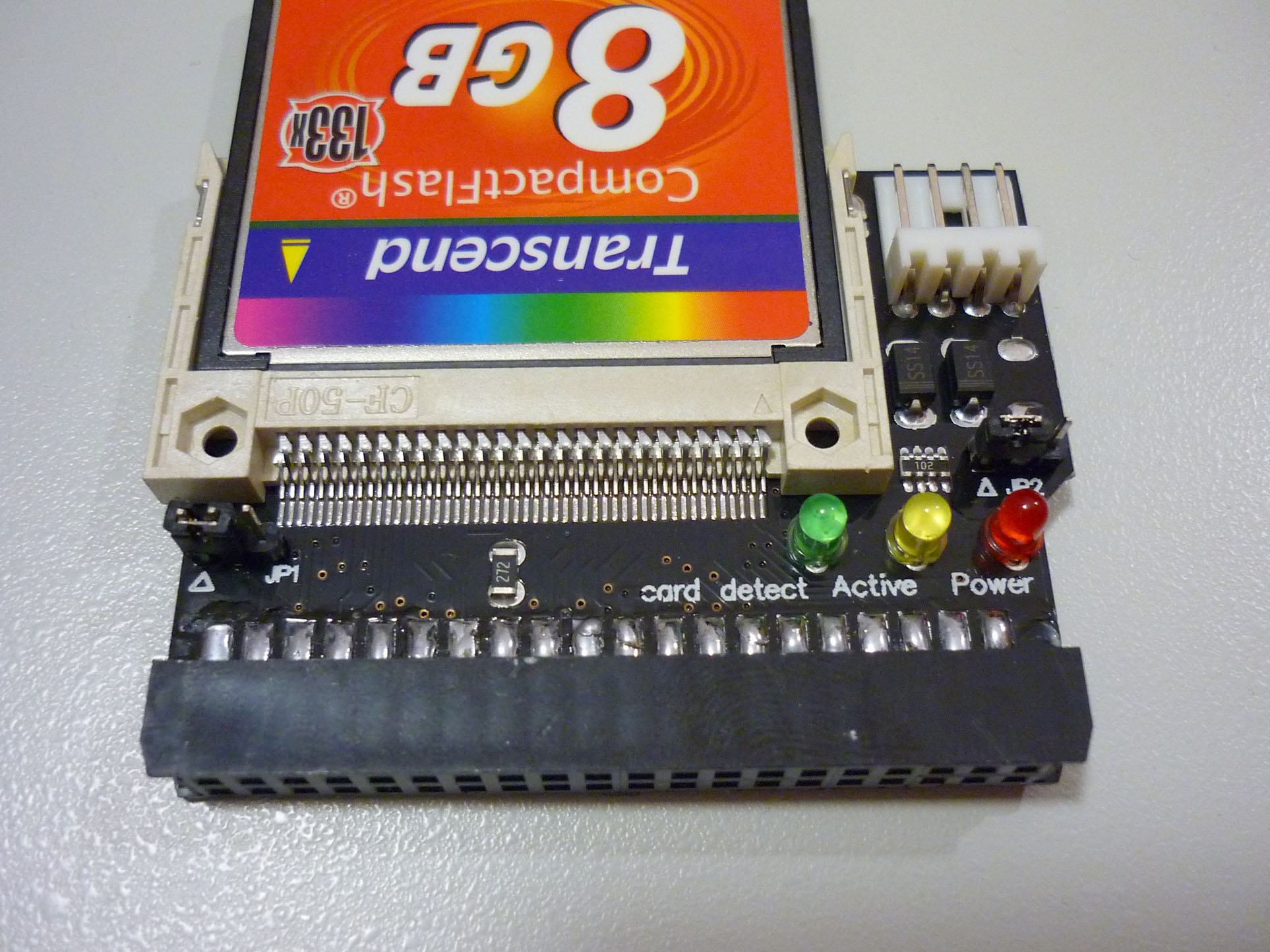

Обычно, CF-карта, установленная в единственный/первый разъем адаптера IDE-CF работает в режиме Master. Режим переключается перемычками на адаптере (если распаяны). Описание перемычек часто нанесено на плату адаптера.

Недостатки
Максимальная скорость приема/передачи CF-карты ограничена режимом передачи Ultra-DMA 33 (33 МБ/с). Некоторые материнские платы, поддерживающие Ultra-DMA 66/100/133, при загрузке могут выводить сообщение, что скорость работы устройства ограничена.
Адаптер IDE-CF не закреплен жестко, висит на шлейфе.


В операционной системе CF-карта определяется съемным или несъемным накопителем.
Переключить съемный накопитель в режим несъемного можно с помощью драйвера мини-жесткого диска Hitachi Microdrive.
Драйвер достаточно часто встречается в сети. Например здесь: https://www.usbdev.ru/files/hitachimicrodrive/
Инструкция по установке: Как сделать флешку локальным диском драйвер мини-жёсткого диска Компьютеры и ПО Другое
Проверил на Windows XP SP3.



Угу, мне на нетбуке асус eee 701 не хватало места для софта на встроенном SSD, так я поставил этот драйвер на SD карточку в картридере и поставил софт на нее, иначе на не-фиксед диск он не устанавливался.

--- добавлено 14 окт 2020, предыдущее сообщение размещено: 14 окт 2020 ---

Кстати, для извращений вроде использования карты памяти в качестве системного диска есть драйвер, включающий кэширование на безкэшевых дисках, используя часть оперативной памяти, на карточках и древних SSD реально добавляет производительности, видно без тестов даже. Проверял на ХР и FAT32, как работает на других системах, не в курсе.



У Arctic Cooling 2 серии вентиляторов F и P. F дают большой поток, P дают большее статическое давление. В теории...



Успех! У меня тоже завелось: теперь можно очень компактно, ретросовместимо и легкосъёмно втыкать полтерабайта (биос моей мамки больше 137 за раз не умеет)

Использовал разъём от донорского IDE адаптера, раз уж они такие дешёвые, но тоже пришлось сбить держатели - припаевается-то он "зеркально":



какие-нибудь существуют cf карты более-менее быстрые? пока что сплошное разочарование. 1066x пробовал, так обычный 120гб хдд в операциях копирования в 2 раза быстрее. подозреваю что контроллер в них оптимизирован на потоковую запись/ чтение и на этом все. зачем тогда использовать то, что заведомо замедляет работу по сравнению с традиционными решениями?



Старые CF флешки были действительно быстрыми в такой работе. На ixbt была тема с обсуждением и упоминанием конкретных серий, которые, естетственно, уже не выпускаются.
Получался этакий нищебродный SSD.



компактность
бесшумность

ясное дело, просто CF обычно пользуют на всяких древних машинах типа 486 и ниже, там HDD того времени были куда как скромнее
если нужет винт на 120, то логичнее SSD использовать, даже SATA через адаптер IDE



если они и были относительно быстры в копировании, то явно до 33мб/с не дотягивали в чтении/ записи, причем прилично

вот это недостаток. порой кажется что все зависло, но стрекот хдд дает понять что надо подождать



Для этого есть HDD LED. Если хочется именно слышать - можно воткнуть вместо LED - PC Speaker.
