Собираю новый компьютер для DOS

Лично у меня 1-й Вуду (Diamond Monster) стоит в точности такой же машине, как мой 2-й собственный комп в 1990-х. То есть слотовый Pentium-II с видеокартой Tseng Labs ET6000.



как-то собрал , с небольшими гиморами , но закончил )))

1 - Pentium I 166MMX c Voodoo 1
2 - Pentium 1 233MMX c Voodoo 2
3 - AMD K6-2 266 ( 300 ) c Voodoo 2 ( жду к материнке К6-2 450 и К6-2 500 )
3 - AMD Duron 950 ( дома нашёл ещё 1200 - пока не знаю , рабочий он или нет ) c Voodoo 2 SLI

в заначке остались несколько материнок c процами и памятью - socket 7 , 370 , 478 , 462 , 754 , какая-то непонятная куча видеокарт и прочего ))) а думал соберу и подвал свободен ))))))

побочкой получился офигенно звучащий комп на золотом Soltek и звуковухой Digidesign Audiomedia III , поставил его в систему навсегда ))))

--- добавлено 24 мар 2025, предыдущее сообщение размещено: 24 мар 2025 ---

да , столкнулся с одной проблемой - все SDRAM планки на Socket 7 , которые есть , определяются только на 1\4 объёма .....



На 100% будут определяться только PC66 планки (отличить легко, у них нет чипа spd). При удаче - ранние PC100 планки.



Фотки! Фотки! "Царя! Царя! Шайбу!"



Ещё есть вариант FreeDOS. Ставится как под старое, так и под новое железо. Я использую на ПК 2004 года.



чуть позже . перед носом лежат 11 материнок и 2 видеокарты под замену конденсаторов на полимерные , для переноса готового и рабочего в подвал ))) закончу , вот тогда и можно будет посвятить один денёк технофетишизму ))))

--- добавлено 25 мар 2025, предыдущее сообщение размещено: 25 мар 2025 ---

есть у меня на 64мб и на 128 несколько штук . не поехали (((



Если чипсет Intel 430VX, то это норма, нужны двухсторонние модули. По тематике ретро применения ставить больше 32Мб на классические первые пентиумы нецелесообразно, игры того периода не требовали 64Мб



SDRAM - ИТОГИ: совместимость с различными чипсетами.

FAQ в помощь строителю "ретрокомпьютера"

DOS 6.22 использует до 64 МБ ОЗУ.
Часть из них отдать SMARTDRV. Игры с большим количеством файлов и/или использующие оптический привод станут работать быстрее. Попробовать отдать столько, сколько игра занимает, чтобы вся в кэш ушла.
Сверх этого можно создать RAMDRIVE до 64 МБ - самый быстрый накопитель для DOS.
Примечание: чипсет кэширует лишь часть (64 МБ, 128 МБ, 256 МБ, 512 МБ) из общей установленной памяти. Память, не охваченная кэшем чипсета, будет работать медленнее.



RAMDRIVE никому не нужен, а история с SMARTDRV неплоха, как-то не подумал об этом, Спс за идею!



одна Voodoo2 оказалась дохлой ((( на известной барахолке продавец бил себя пердаком в грудь , что всё хорошо )) нашёл где починить , вторую брал как раз у этого человека . буду отправлять на днях в ремонт .



Смотря какой чипсет, али4 уже 256мб двухсторонние кушает, TX не имел проблем с двумя 128MB PC133. Разве что VX чипсет или биос оч древний на ТХ.

Да, точно, вспомнил. Была ECS плата на ТХ и куча биосов к ней, я последовательно шил от самых древних к самым последним, задача была побороть вис при детекте большого винта. И две восьмичиповые планки РС 133 NCP определялись с разными версиями биоса как 64, 128 и 256МБ.
Так что если чипсет ТХ, то надо искать биосы посвежее, а если VX, то найти двухстороннюю планку на 256 (как для ВХ), она должна как 64МБ определиться на этом чипсете.



сам починил )))
отбитый конденсатор нашёл 100пкф и 6 штук резисторных сборок по 22 ом )))
как же после ламповой техники противно ковырятся с СМД - жуть ! детали под ногтями застревают )))))

--- добавлено 1 апр 2025, предыдущее сообщение размещено: 1 апр 2025 ---

самое обидное другое - модули по 512 мб определяются как 16 ))))



Давно я не писал, времени не было заниматься сборками, но я все же наконец начал.

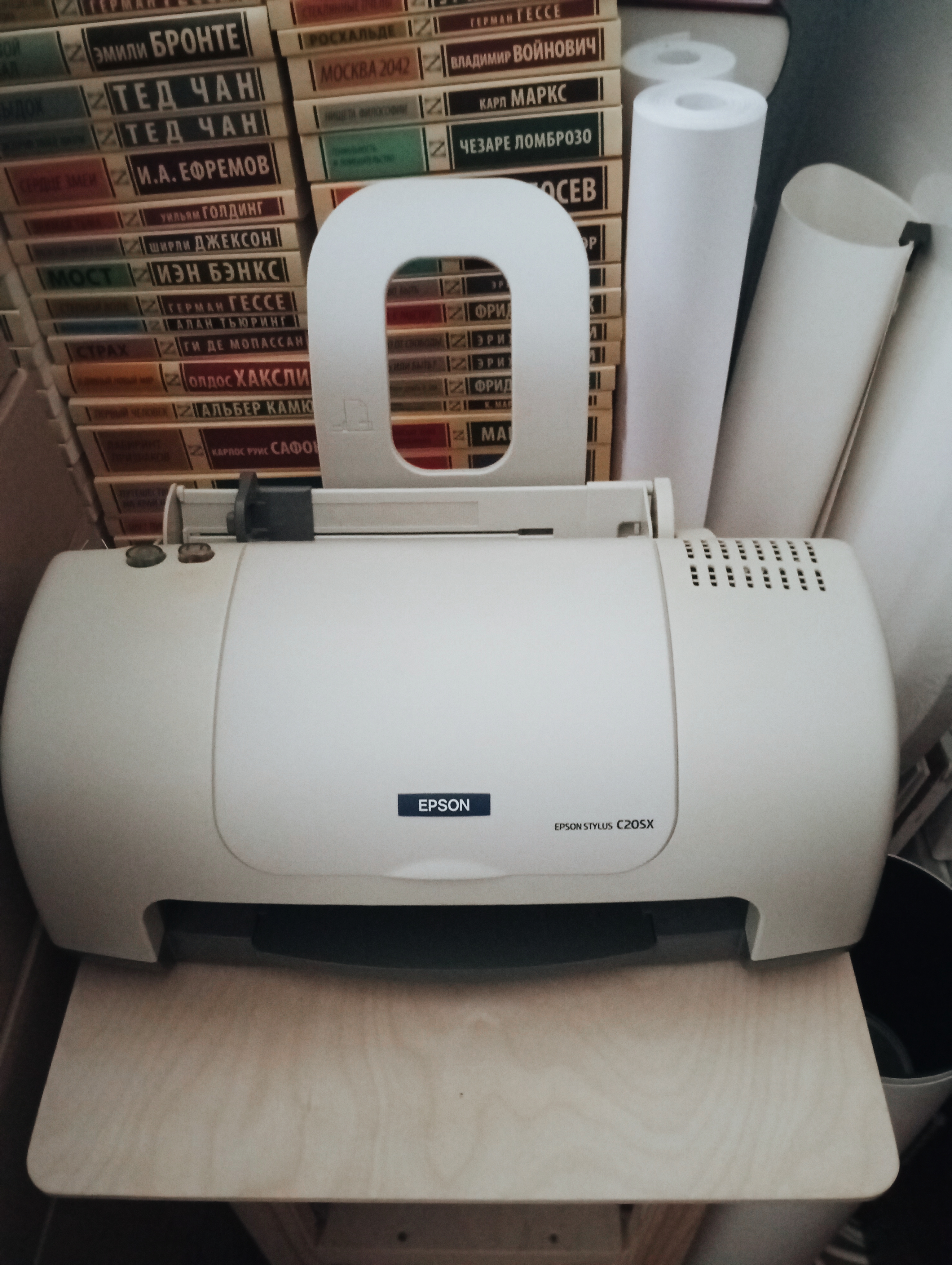

Ездил на дачу и нашел там Epson Stylus C20SX, струйный LPT принтер, который мне не удалось подключить через USB к домашнему принт-серверу. И я подумал, что пора мне мою гору древних запчастей начать использовать.

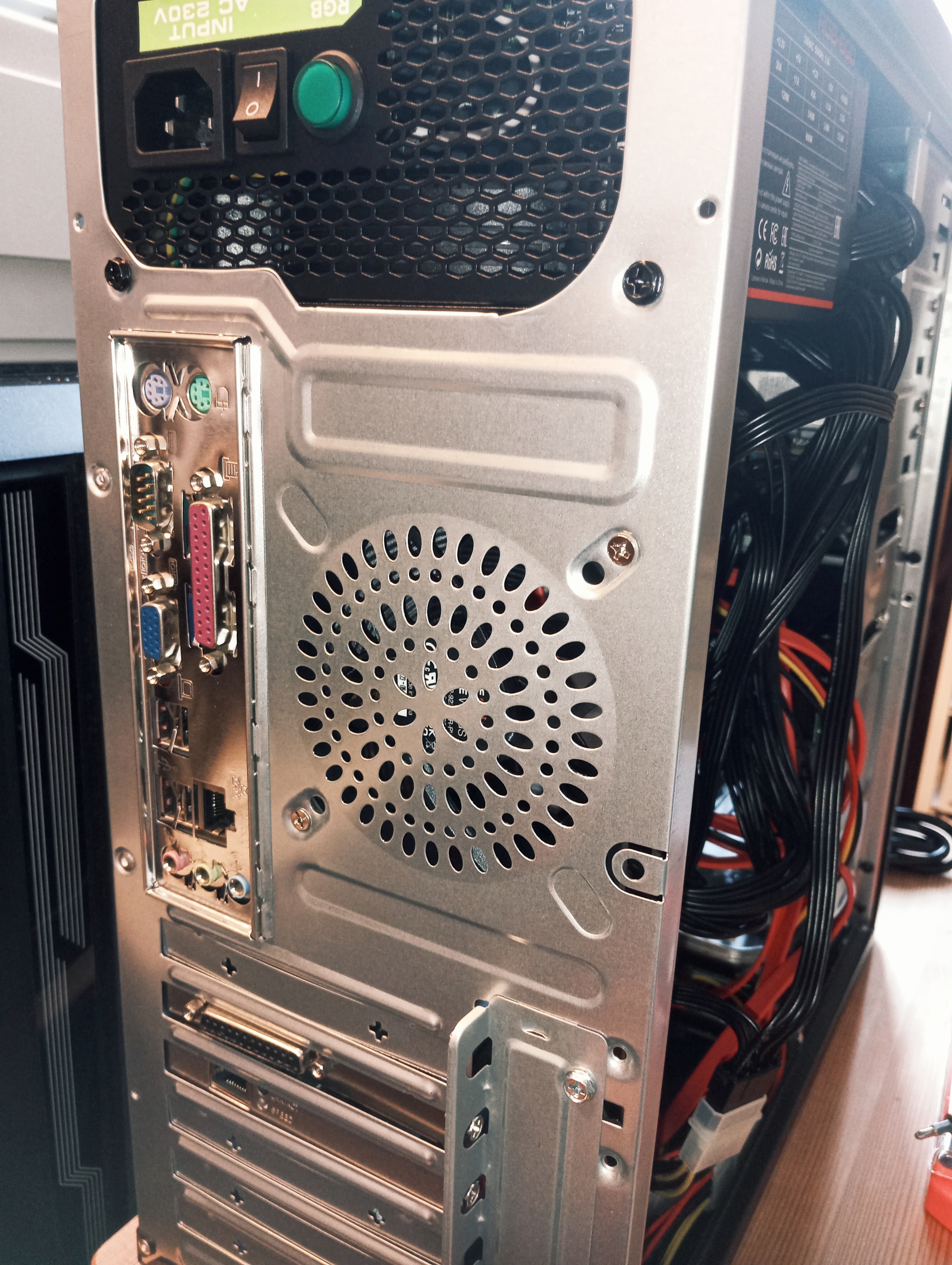

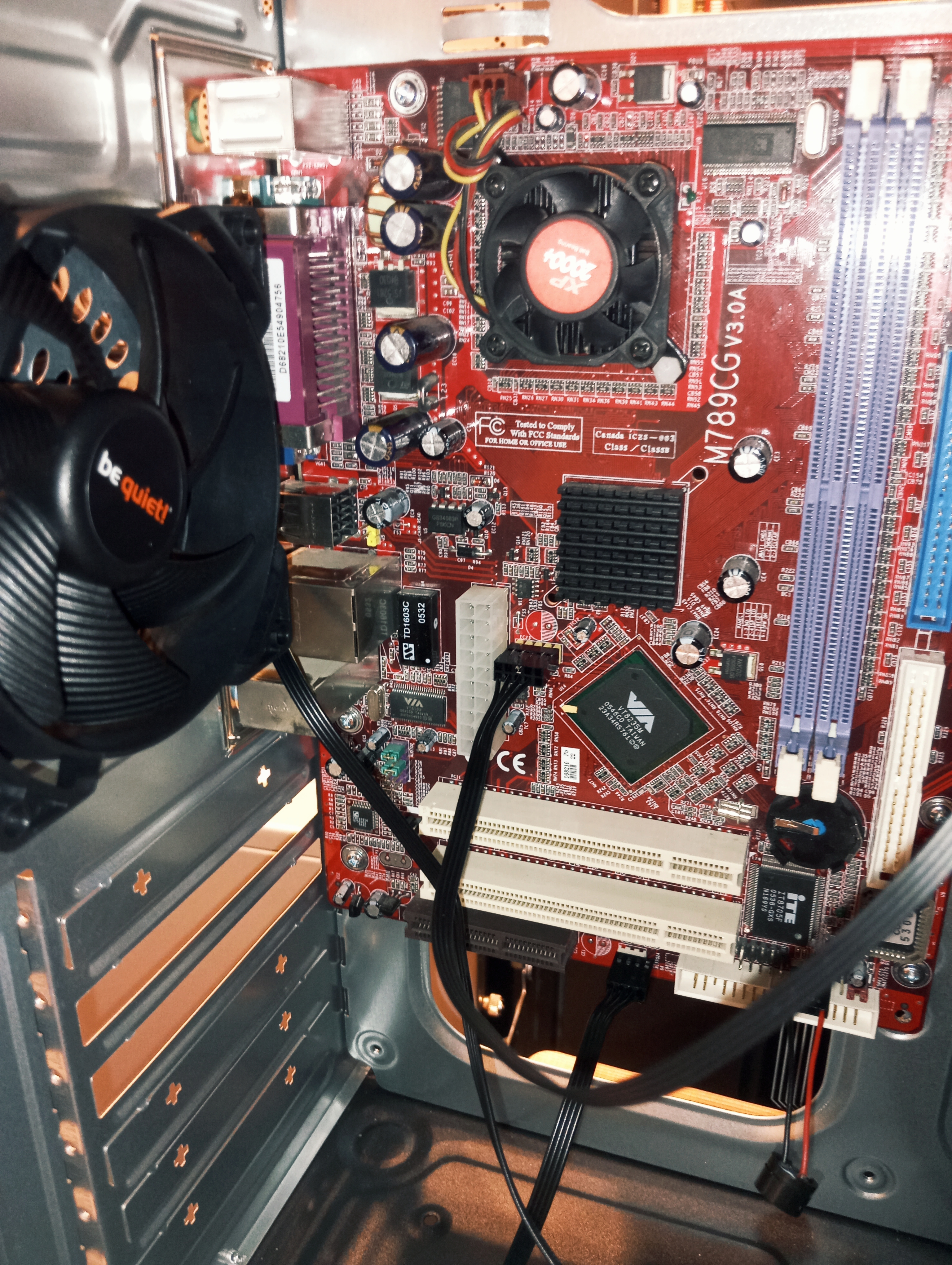

Для принт-сервера я решил использовать компактную FlexATX материнскую плату M789CG v3.0 от VIA.

Если кто-то не помнит, эти платы появились в результате запуска проекта PC-1, корпорацией VIA в 2005 году. Они хотели преодолеть цифровую пропасть, между развитыми странами и странами четвертого мира, у которых в тот момент не было компьютеров и доступа в интернет. Целью было увеличить число пользователей ПК по всему миру как минимум до 1 миллиарда и дать им 100 мегабитный доступ в интернет. Для этого в VIA разработали компактные материнские платы FlexATX, устойчивые к перепадам напряжения в сельской местности и с низким потреблением. В режиме простоя, встроенный процессор VIA C3 потреблял порядка 0,5 Вт, а под нагрузкой 13 Вт. Встроенный процессор, звуковая и видеокарта, избавляли от необходимости покупать их отдельно, что было важно для таких стран как Мали, африканского континента в целом и Индии. Инструкция для плат не переводилась на другие языки и написана на английском, поскольку английский является официальным языком в 27 из 54 государств африканского континента и платы изначально должны были поставляется куда-то туда или возможно в Индию.

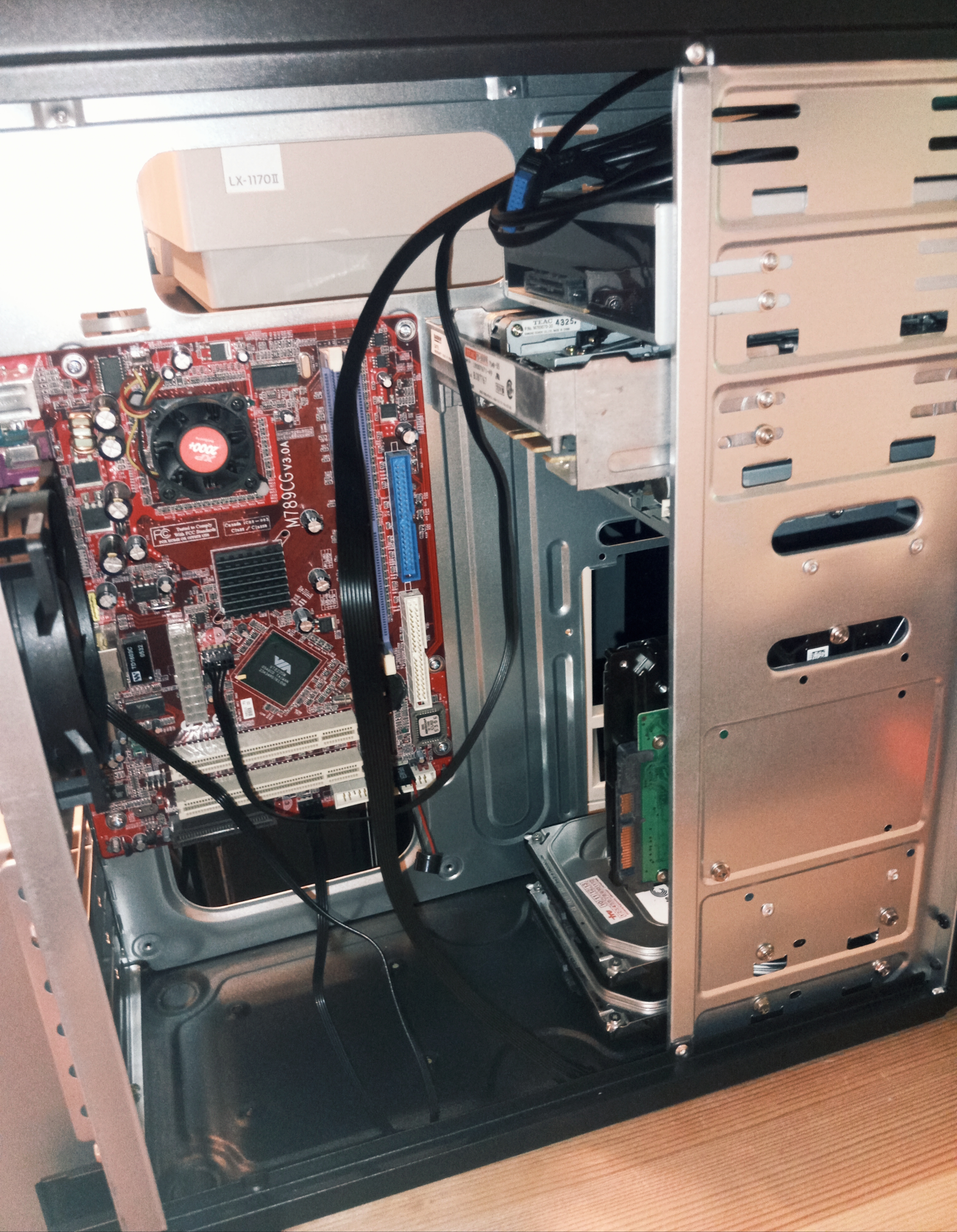

Изначально я планировал установить три HDD SATA, но в итоге по SATA я подключил только DVD привод от HP.

Конечно ничего в таком виде не заработало, поскольку не имея инструкции к адаптерам, я не правильно подключил SATA в IDE на материнской плате. Как оказалось адаптеры которые я решил использовать, были созданы не для того, для чего я думал и работали иначе. По сути мне были нужны совсем другие адаптеры, хотя и эти тоже лишними не будут.

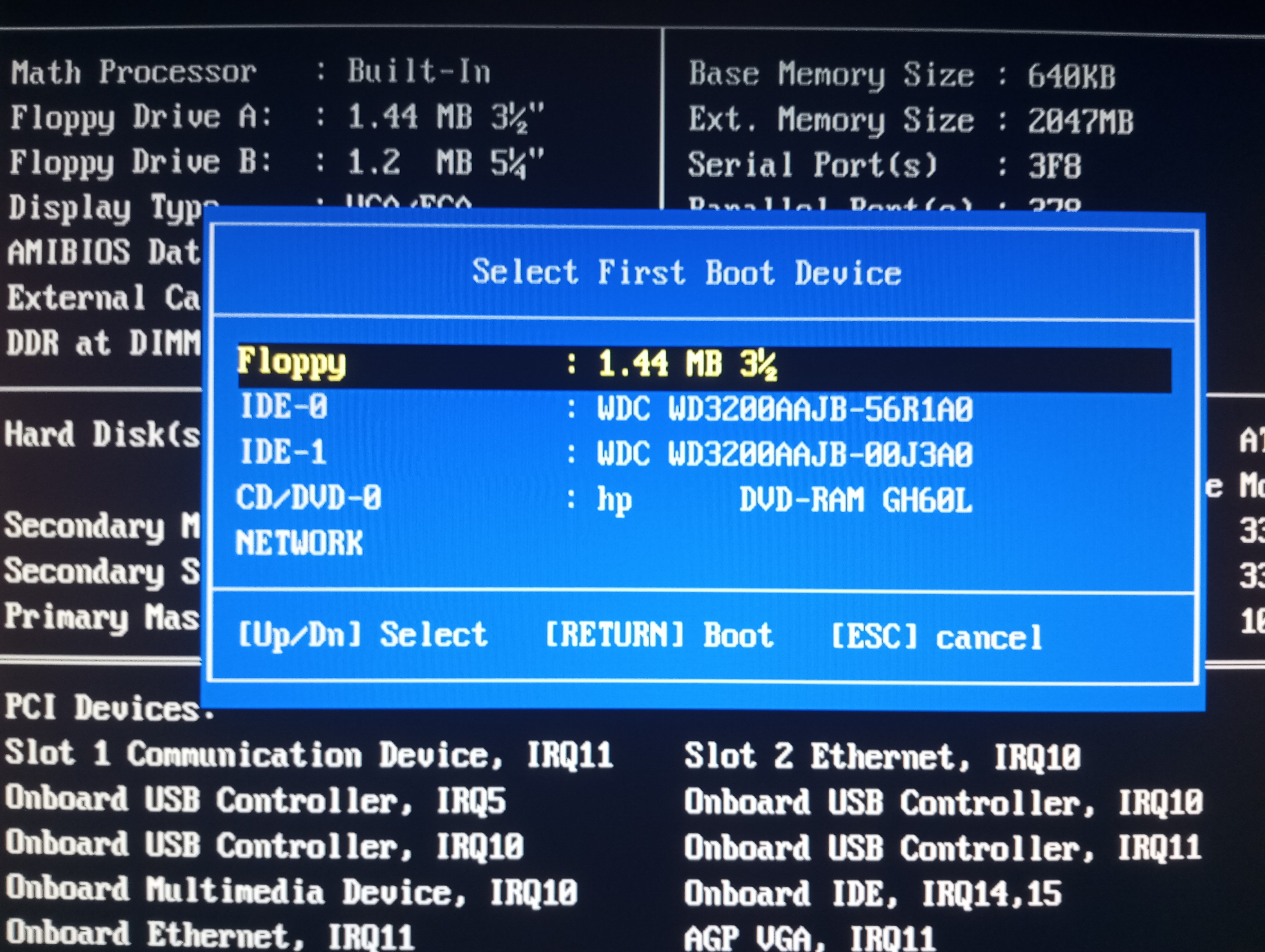

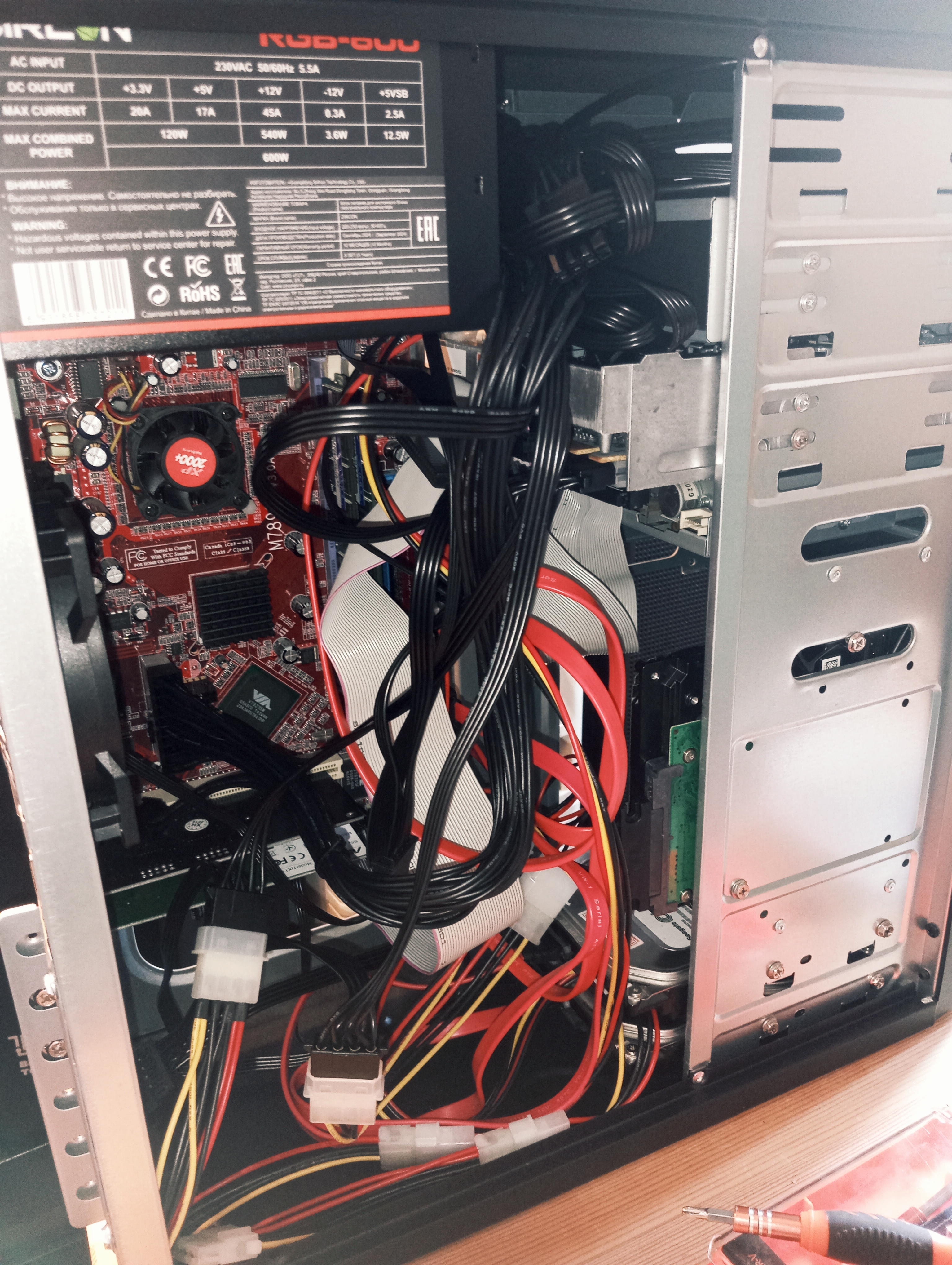

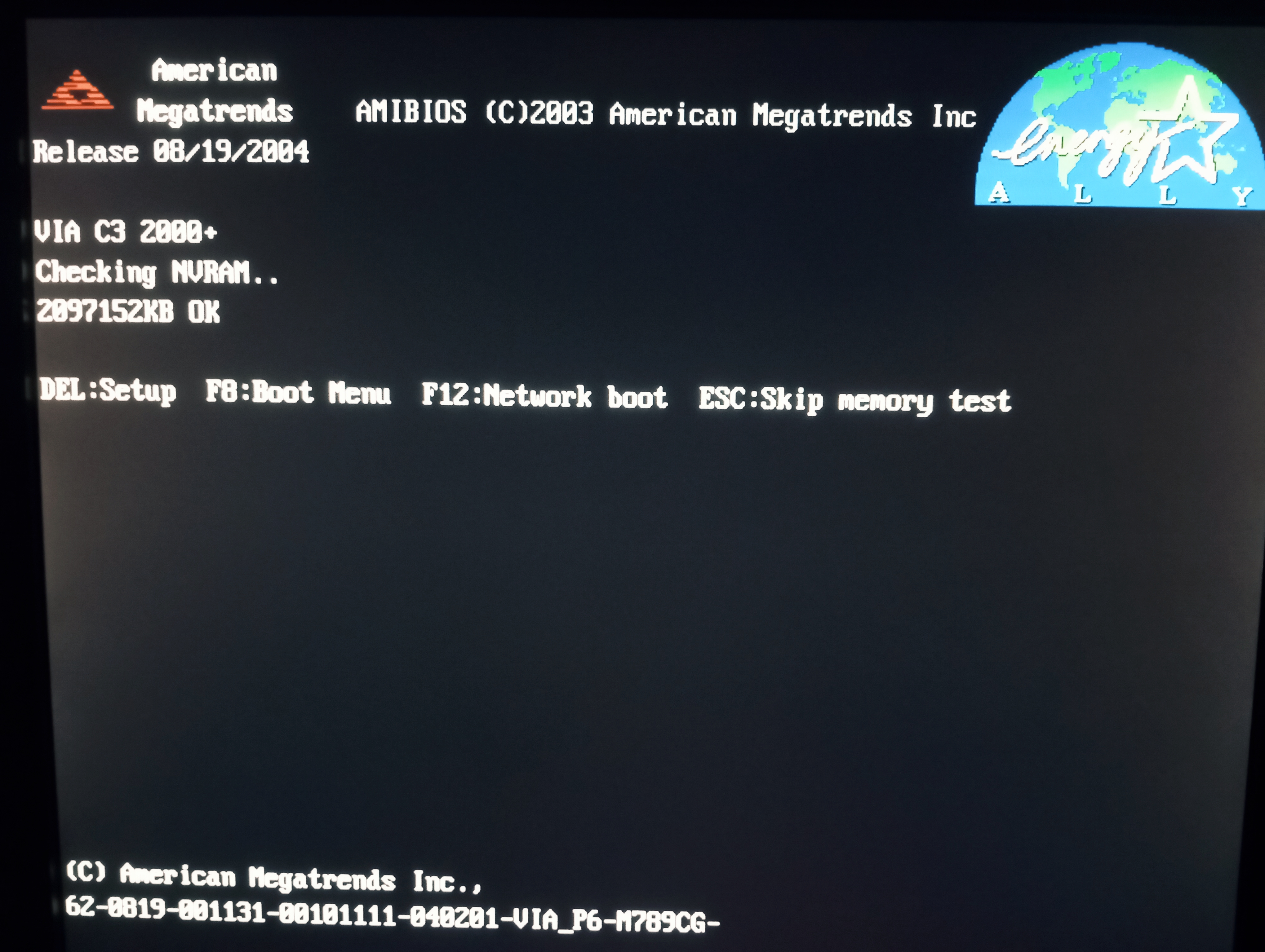

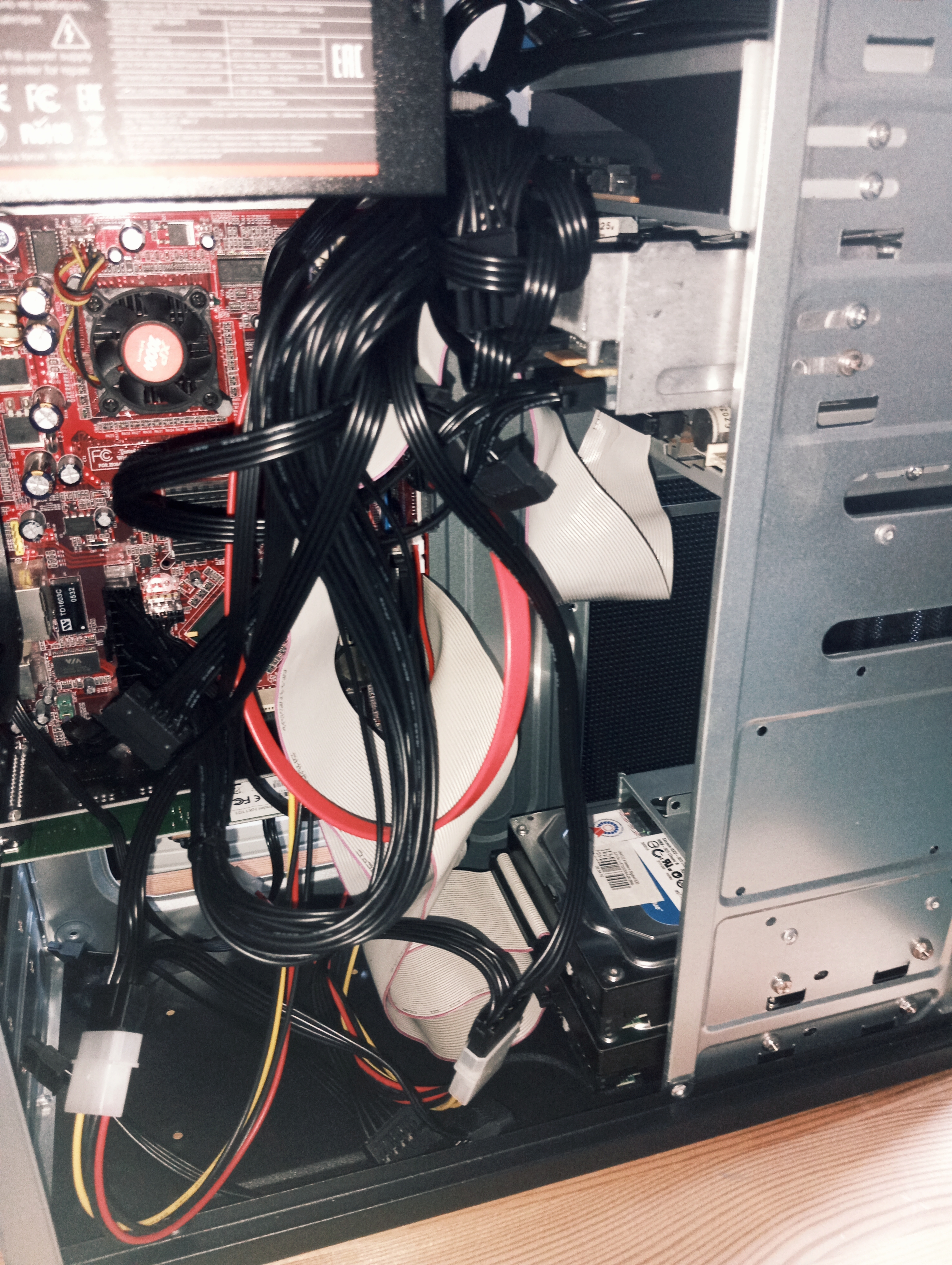

А вот так уже заработало, когда я оставил только SATA DVD привод от HP, а диски заменил на IDE HDD от Western Digital.

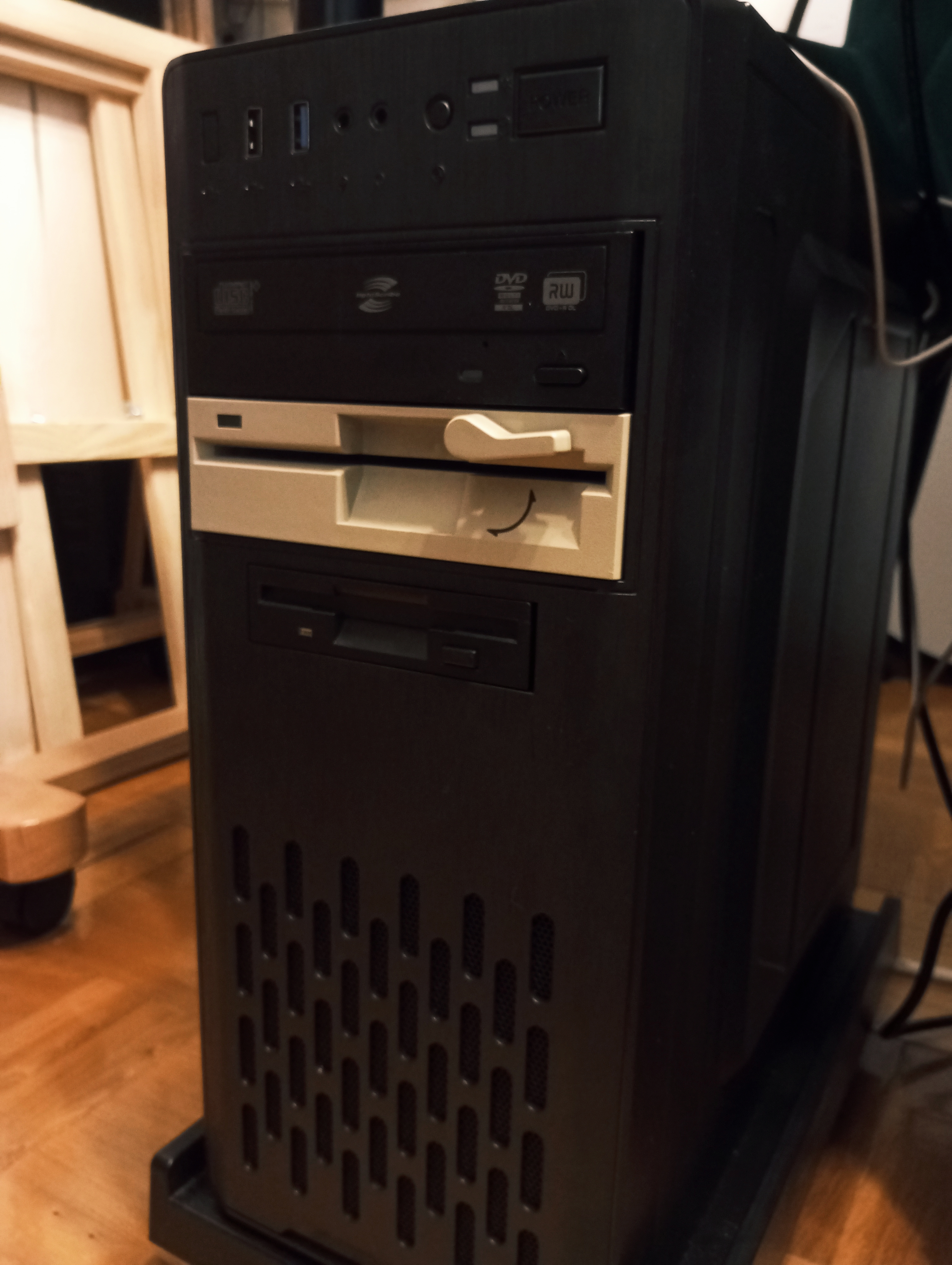

Естественно floppy 5.25 и 3.5 я тоже установил.



Закончил разбираться на даче. Нашел две материнских платы c процессорами и видеокартами:

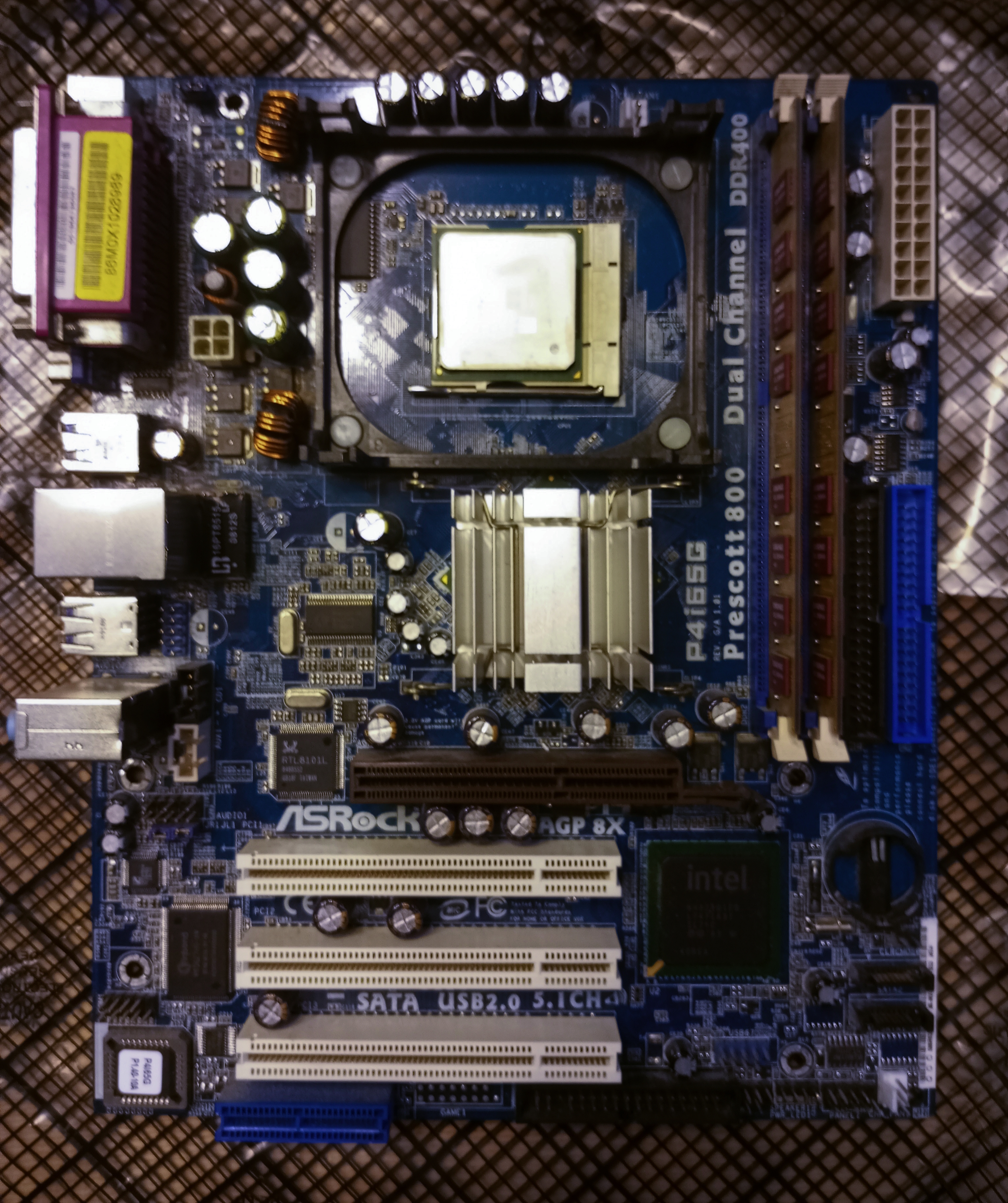

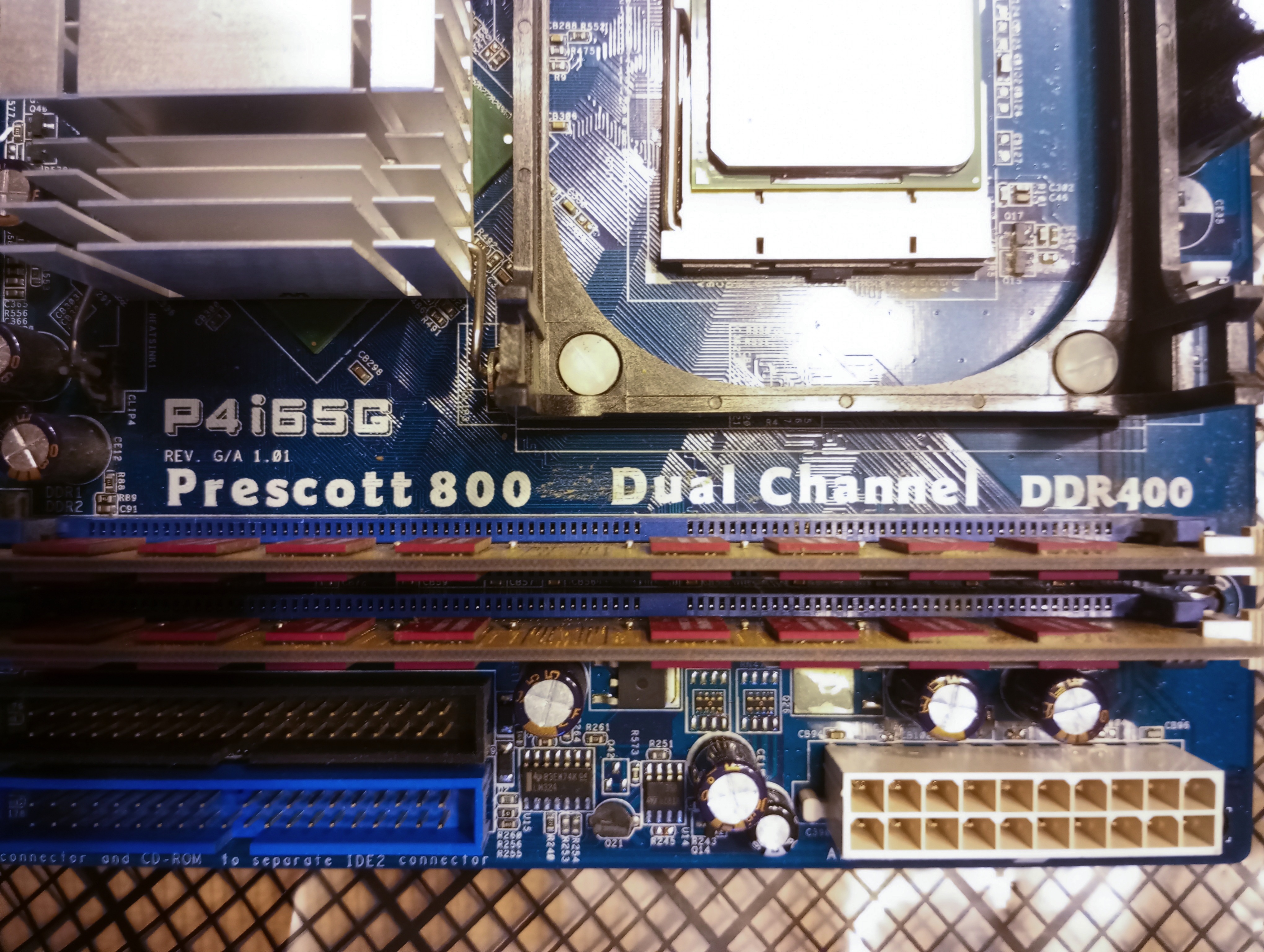

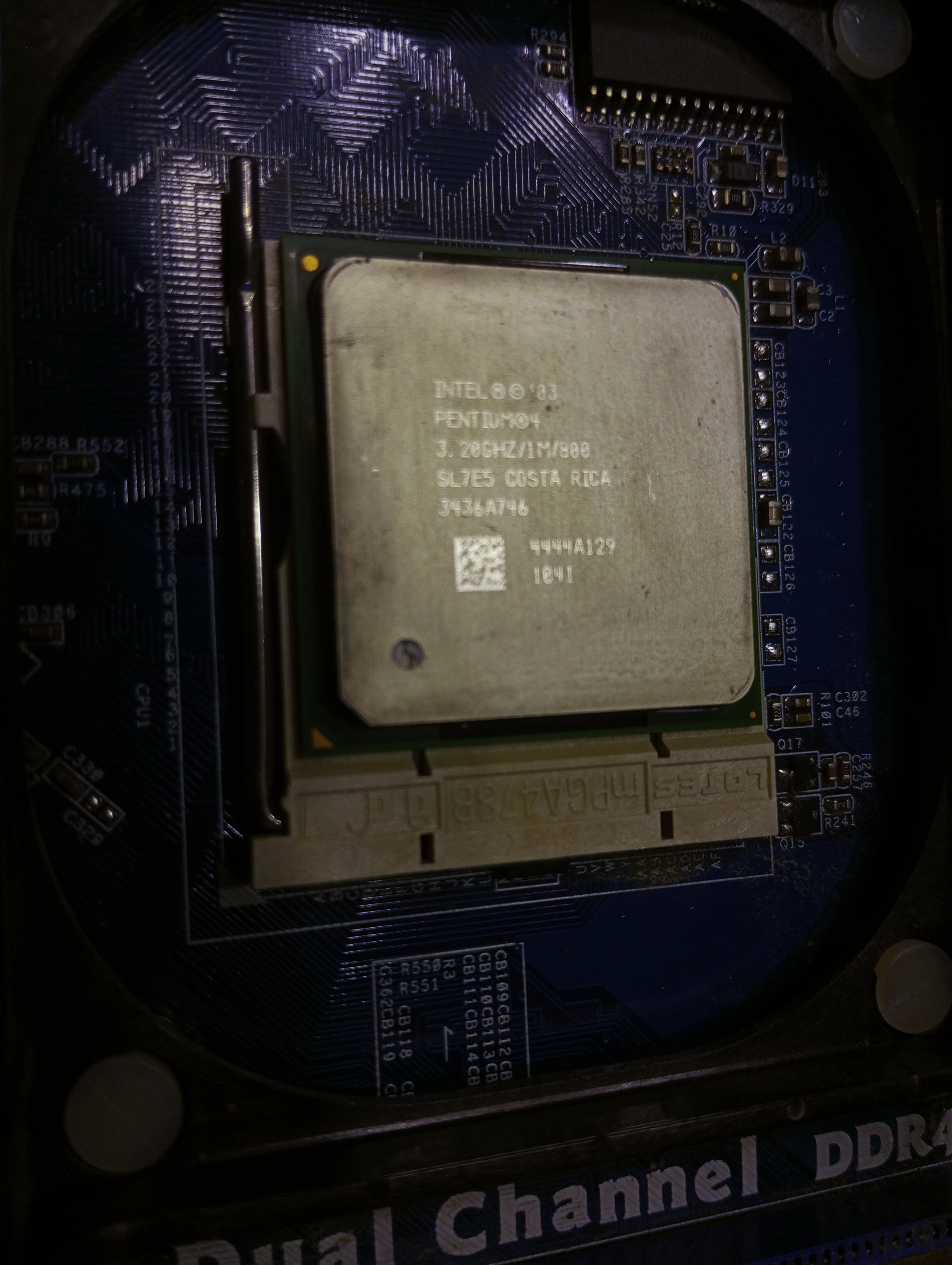

Материнская плата ASRock P4I65G:

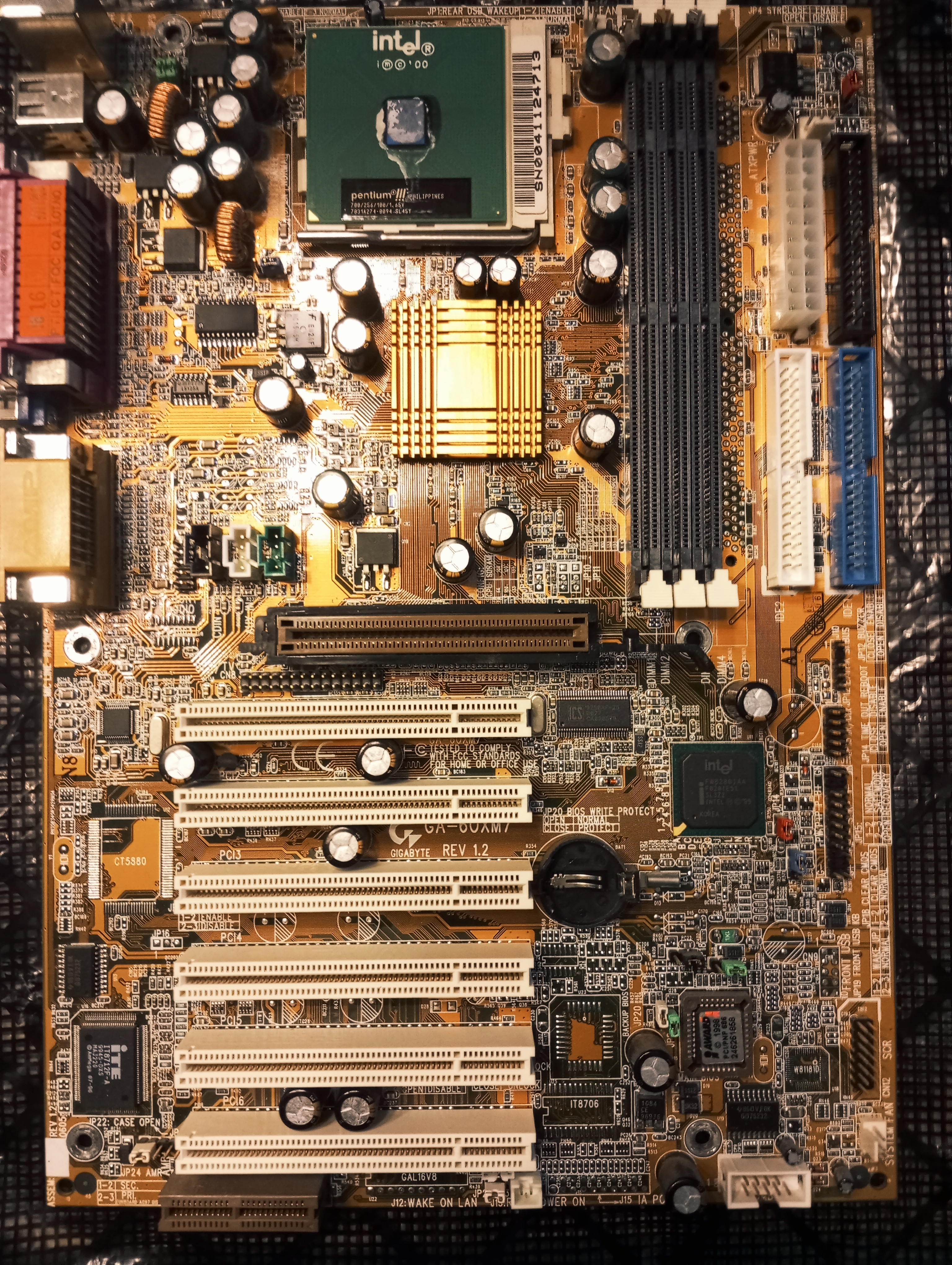

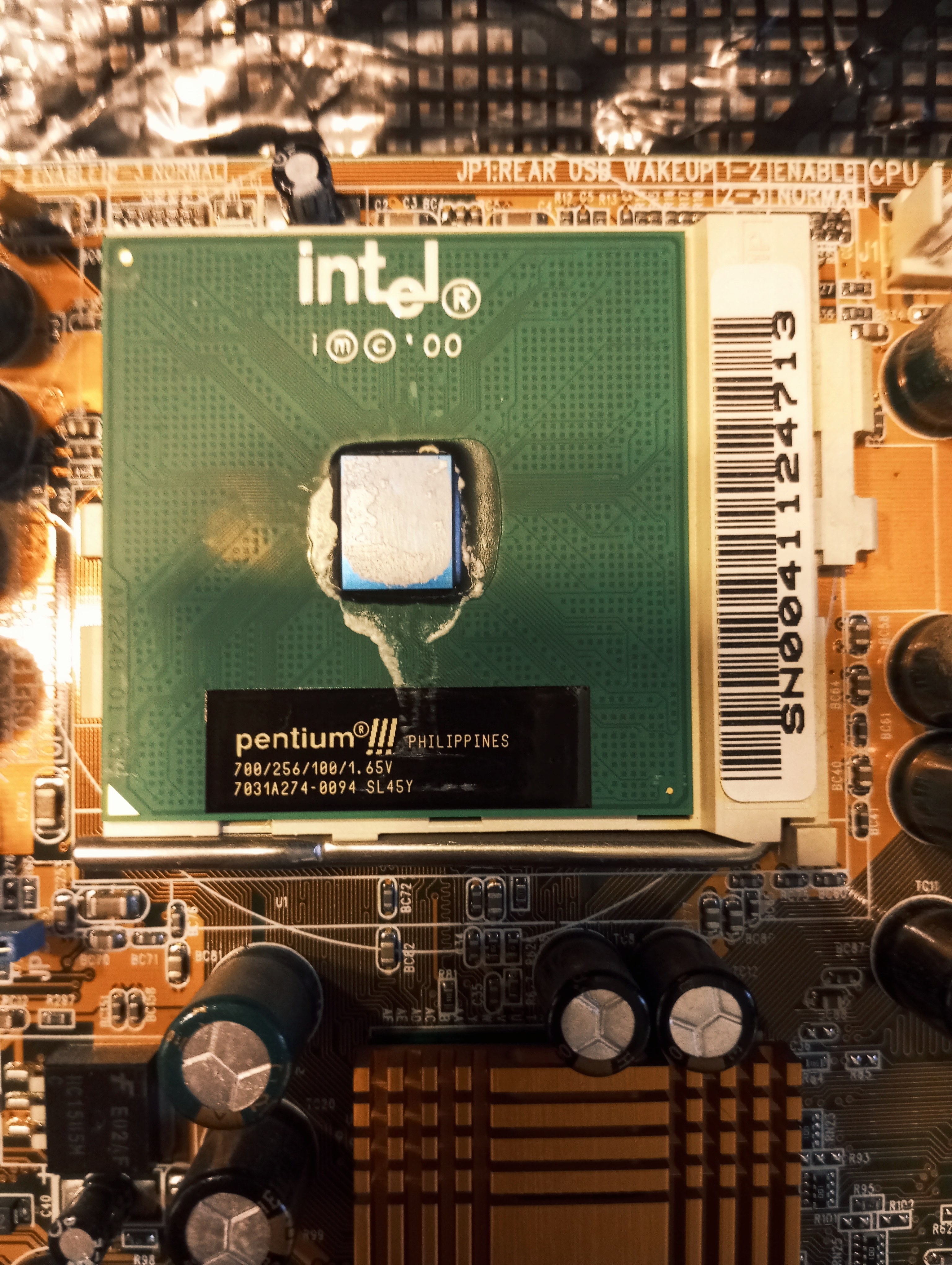

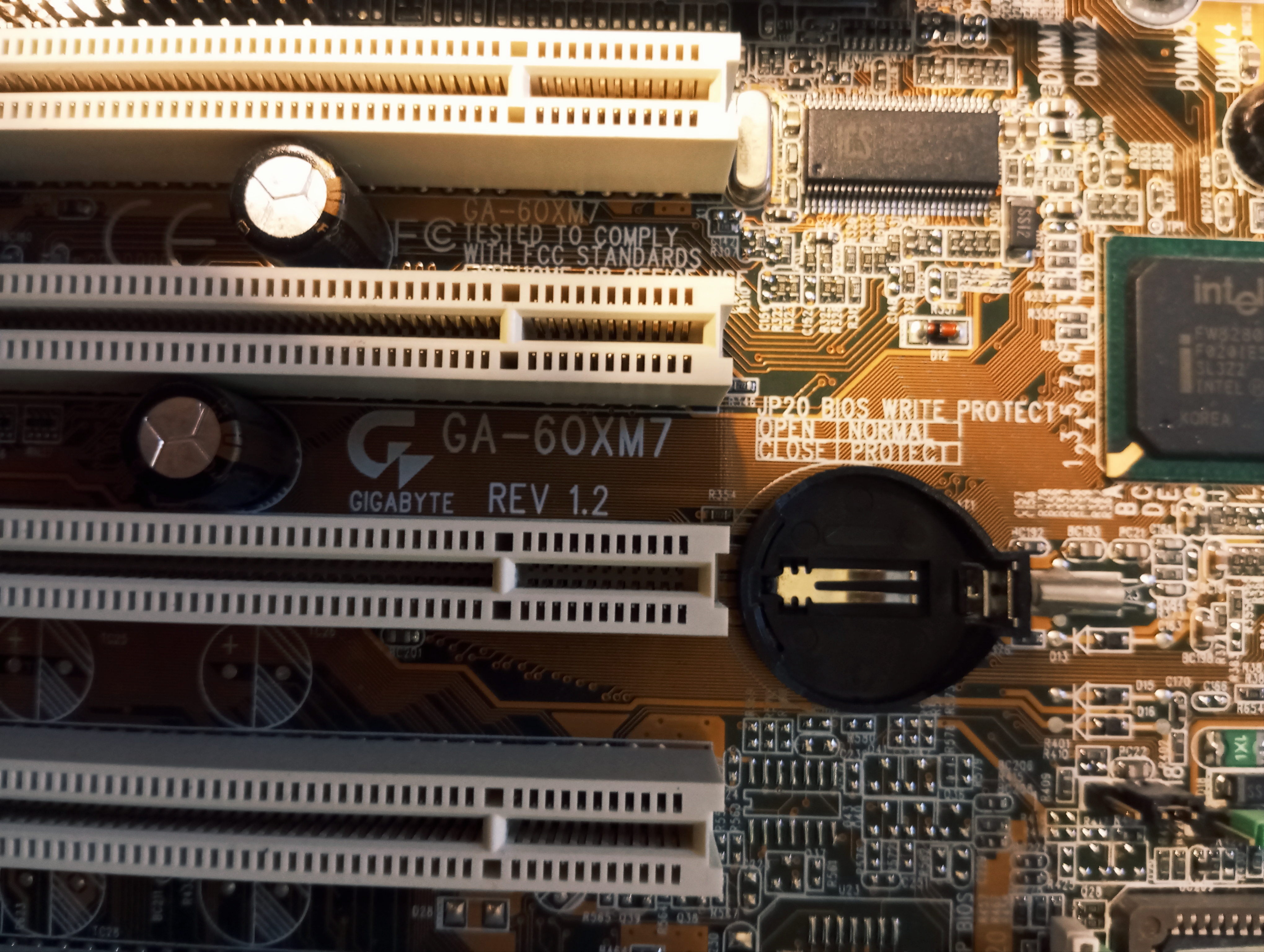

Материнская плата Gigabyte GA-60XM7 Socket 370:

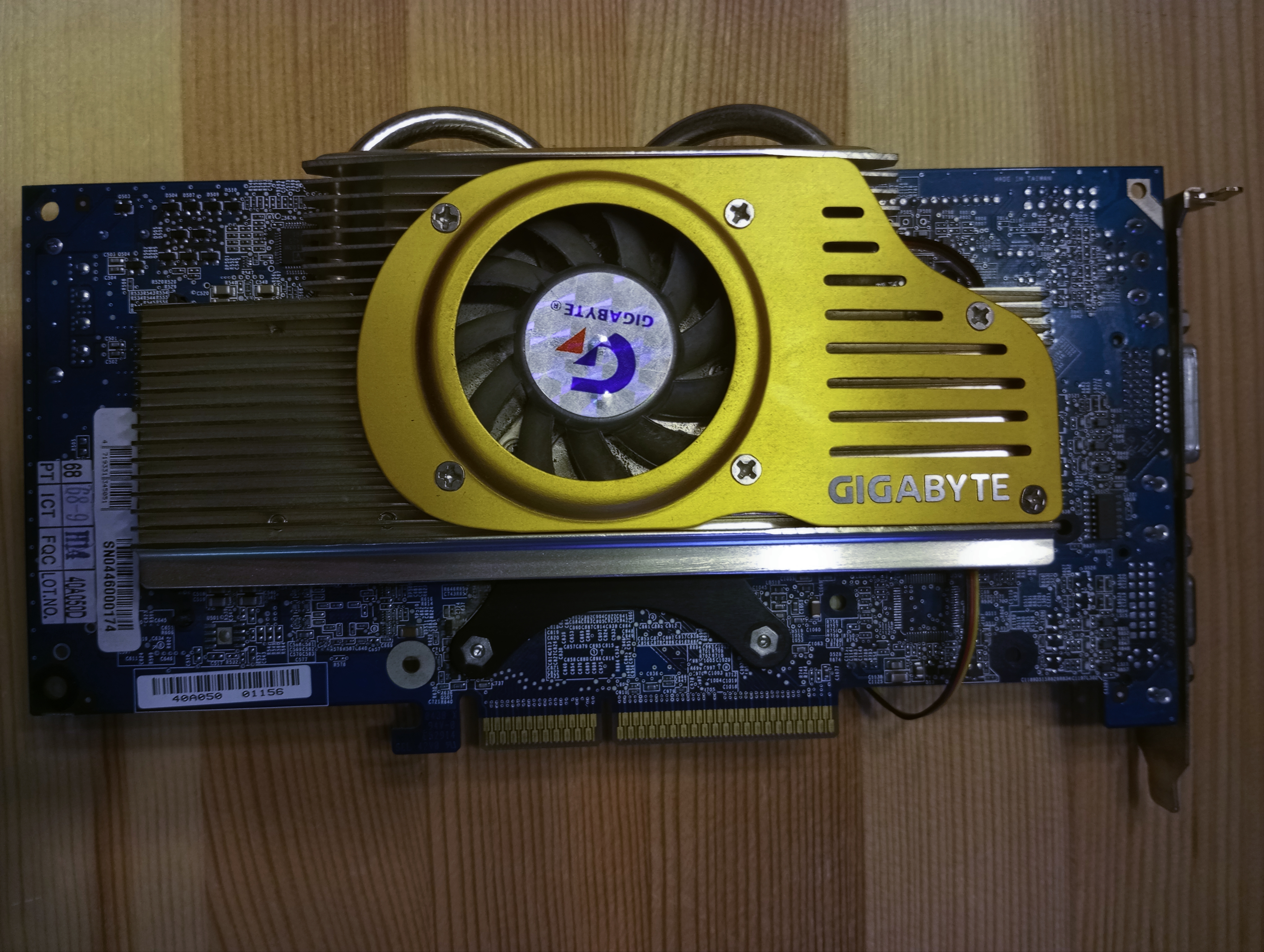

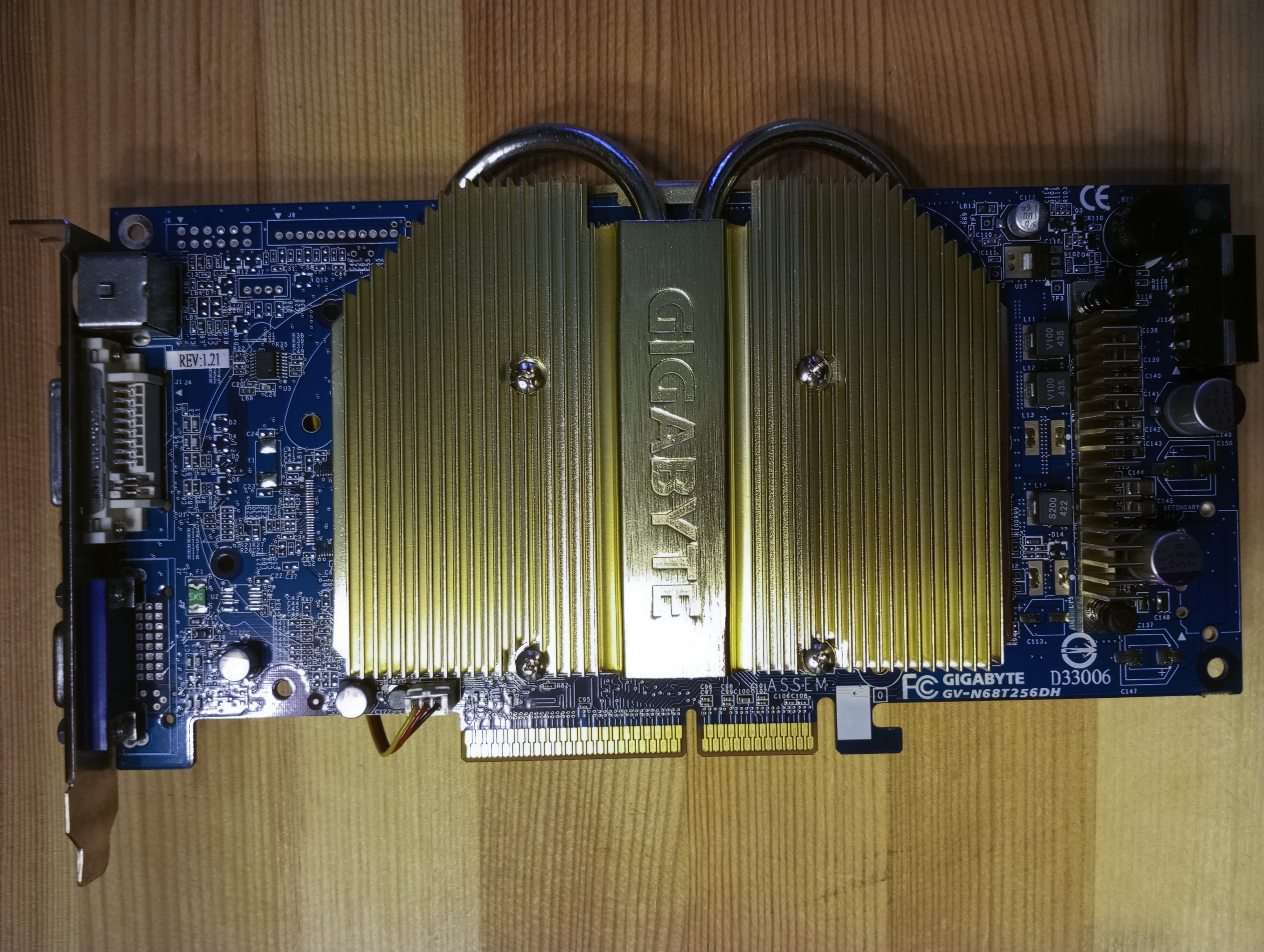

Видеокарта NVIDIA GeForce 6800 GT (Gigabyte GV-N68T256HD):

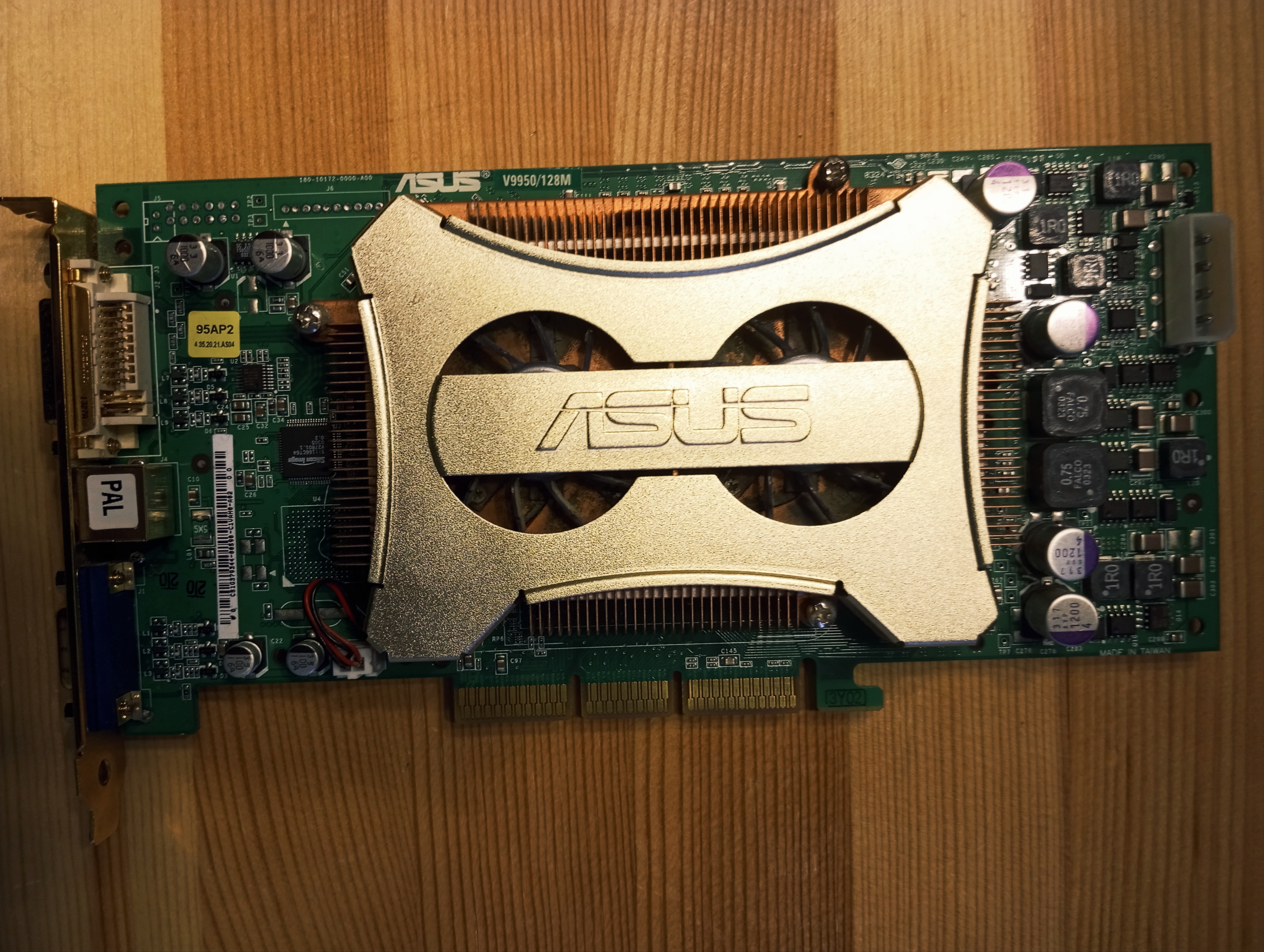

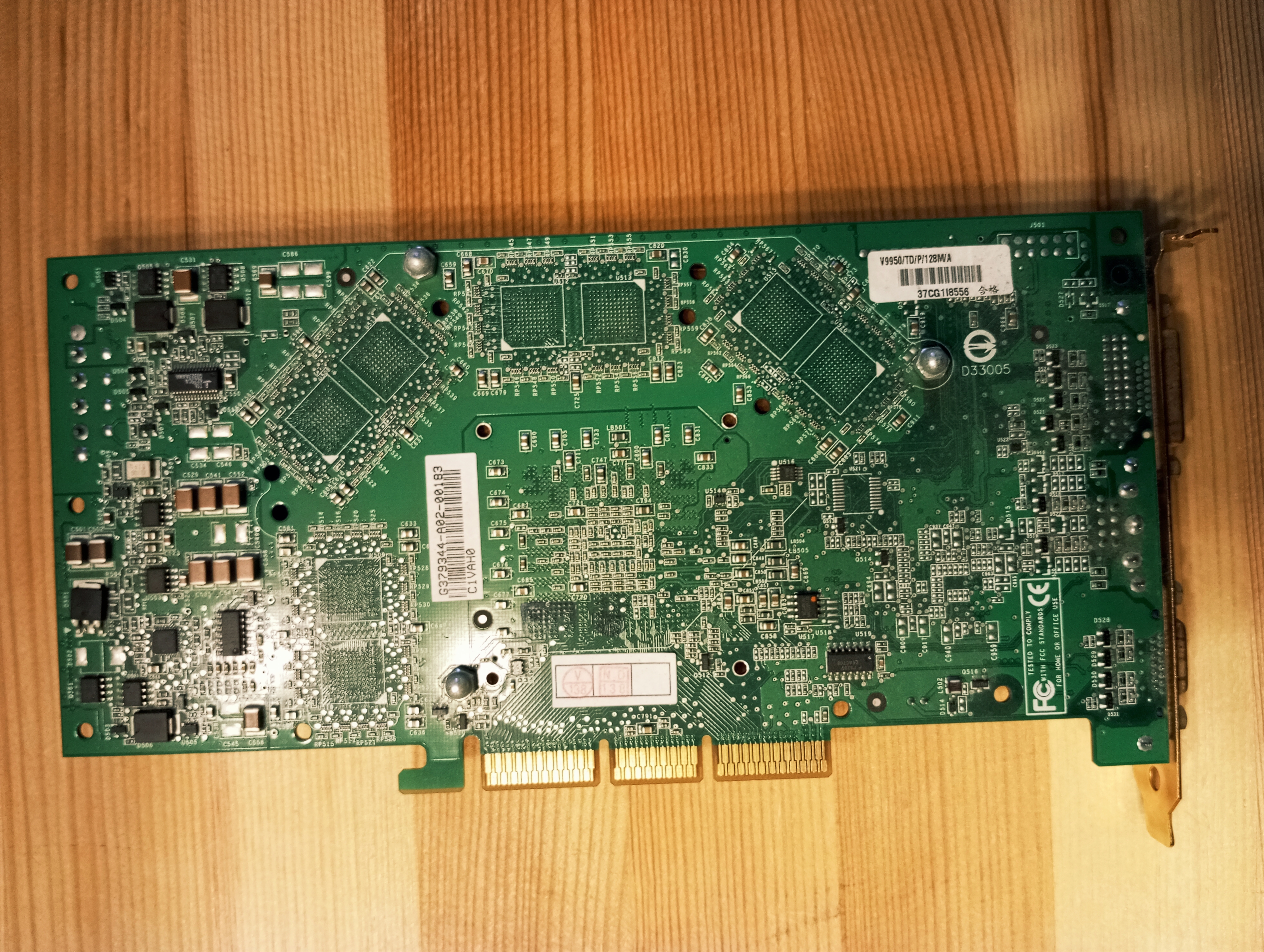

Видеокарта GeForce FX 5900 (ASUS V9950):



Ащще агонь... Если живая



Неплох, но вот по части передних пластиковых заглушек - они все разные , небыло единого стандарта по их типоразмерам для фиксации, каждый производитель отливал по своему - поэтому найти именно такие чтоб подошли к корпусу будет непросто.



с вашими этими олд-геймсами вляпался в историю поглубже .
286 разных - 6 материнок , от огромных на россыпной оперативке , до симов в родне , не сипп ) , все перелопачены , забиты оперативкой , где можно было перепаять разъёмы с сипов на симы - перепаял ))))
386 сх\дх разных то же штук 6 , купил несколько материнок в нерабочем состоянии и получилось " купи 5 беляшей - собери кошку " . собрал . две сх платы особо запомнились - продавец клялся , что дохлые совсем , но обе уже работают . в одной только дорожки после зелени , во второй + 5 ног в процессоре отгнили . дремель+крепкие нервы сделали своё дело ))) ещё есть 386 с процессором 486 длс и сопроцессором улси )))
486 ... этих овермного )) от исашных до писиайных через весу ))) тоже брал несколько дохлых , в итоге половину поднял . освоил микроскоп , восстановление мелких дорожек , появился программатор и портативный осциллограф ))))

симы 30 пин паяю сам , пока на 4 мегабайта . ищу возможность сделать по 16 мб , но тут всё намного сложнее
как-то так )))



Большая проблема старых железок.
Их мало кто хочет ремонтировать. А даже если захочет, то оказывается, что у ремонтников их даже проверить нечем.
Потому приходится лезть самому...



как оказалось - вообще не напрягает ))) я пробовал отдавать в ремонт , везде кончилось грустно )))

тут ещё набрал дохлых видеокарт - рилтеки , эс 3 , трайденты , циррозы и.т.д. несколько реликвий попалось))) отдали за копейки , сказали что ремонту не подлежат . из 20ти с лишним , не удалось поднять всего 3 штуки - 2 трайдента 9000 и рилтек ))



@ClassicVoice, по-моему, там траблы в основном по питанию, дохлым танталам, если они есть, и ещё немного отказов по «кроваткам» под микры и отказу микросхем мелкой логики, вроде буферов, где есть опять же, иногда память. Крупные и недоставаемые чипы дохнут не так уж часто. Поэтому и чинибельно, только, порой, искать неисправности долго. У меня всегда дилемма в таком случае: не лучше ли это время потратить на ваяние чего-нибудь своего доморощенного? Усилка хотя бы. Хотя зависит от настроения, конечно
