Собираю новый компьютер для DOS

Четыре черных провода при подключения разъема на мат плату должны быть внутри рядом друг с другом.

--- добавлено 12 окт 2025, предыдущее сообщение размещено: 12 окт 2025 ---

А еще у шибко новых АТХ б.п. может не хватать какойто линии, нужной старым мат.платам.

--- добавлено 12 окт 2025 ---

проводки с железыми наконечниками это кнопка включения б.п( при замыкании контактов).



Почему их два?

--- добавлено 12 окт 2025, предыдущее сообщение размещено: 12 окт 2025 ---

Уже разобрался, что это неудачный дизайн разъёмов и там действительно два контакта, а не четыре, как в начале показалось.



Когда у меня лет восемь назад возник такой вопрос, я не стал заказывать инструмент, но побоялся ковыряться сам. Отнёс плату на рынок продавцу деталек - он быстро поддел сопроцессор отвёрткой. Работает в другой плате отлично до сих пор



Ну ты же подключаешь АТХ блок к АТ материнке , эмулируя переходником работу АТ блока, а АТ блоки включались замыканием сети 220 В - там эти 2 провода входили в рубильник на передней панели корпуса и щелкая им замыкалась сеть.
В твоем случае - это будет естественно не замыкание 220В, а просто то же самое как включают АТХ бп замыкая 3 контакта в основной колодке какойнибуть скрепкой при тестировании б.п. отдельно от компа.

--- добавлено 12 окт 2025, предыдущее сообщение размещено: 12 окт 2025 ---

2 контакта*

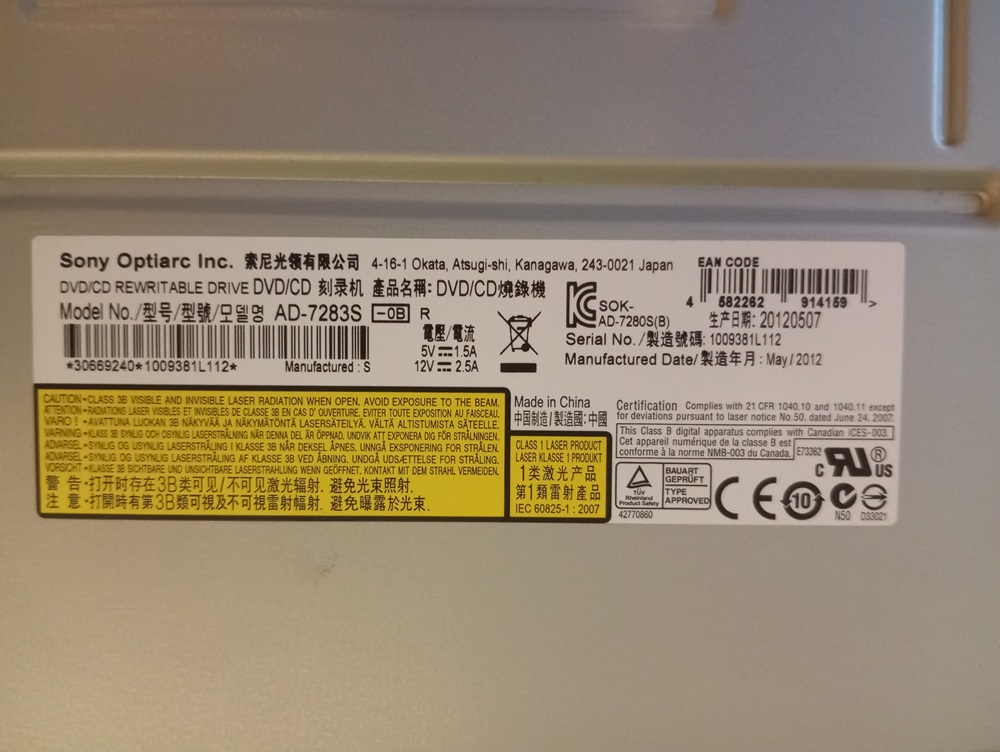

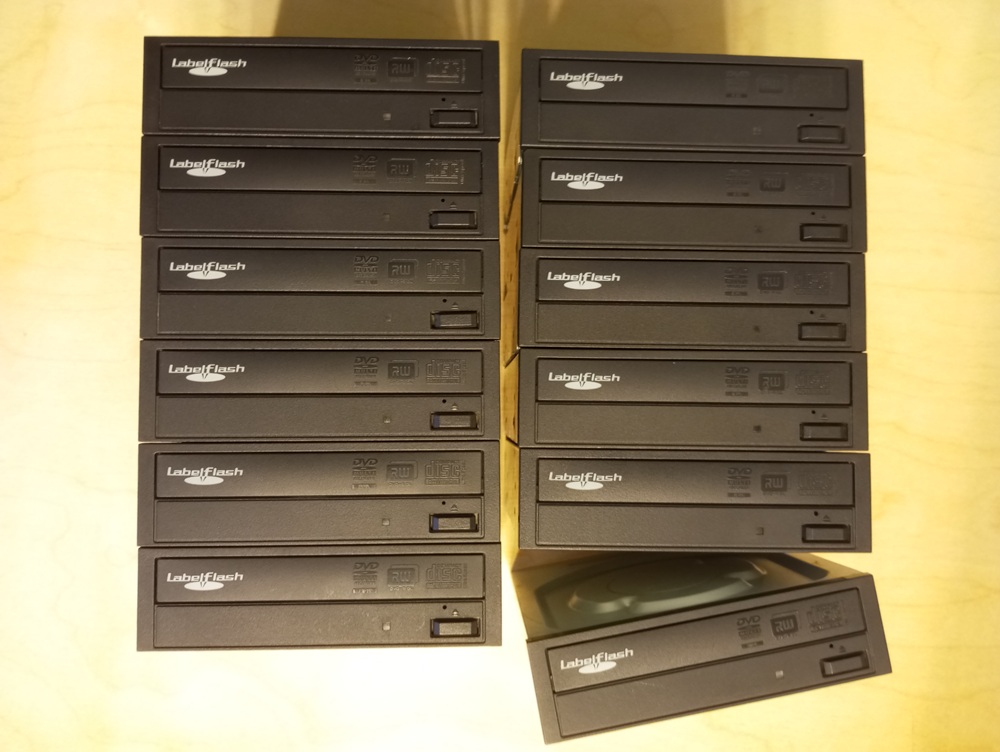

Приехали еще 12 DVD приводов с технологией Labelflash.
LabelFlash, это еще и DiscT@2 для DVD±R. LabelFlash татуирует специальные диски на нерабочей стороне, а DiscT@2 любые DVD±R диски на рабочей поверхности.



Земля к земле, прах к праху
Проводки с наконечниками для подключения к кнопке на АТ системном блоке.



@Alex-88, а куда вы ненужное деваете потом?



Так и будет лежать в кладовке, пока не понадобится. Никогда не знаешь, что завтра понадобится.

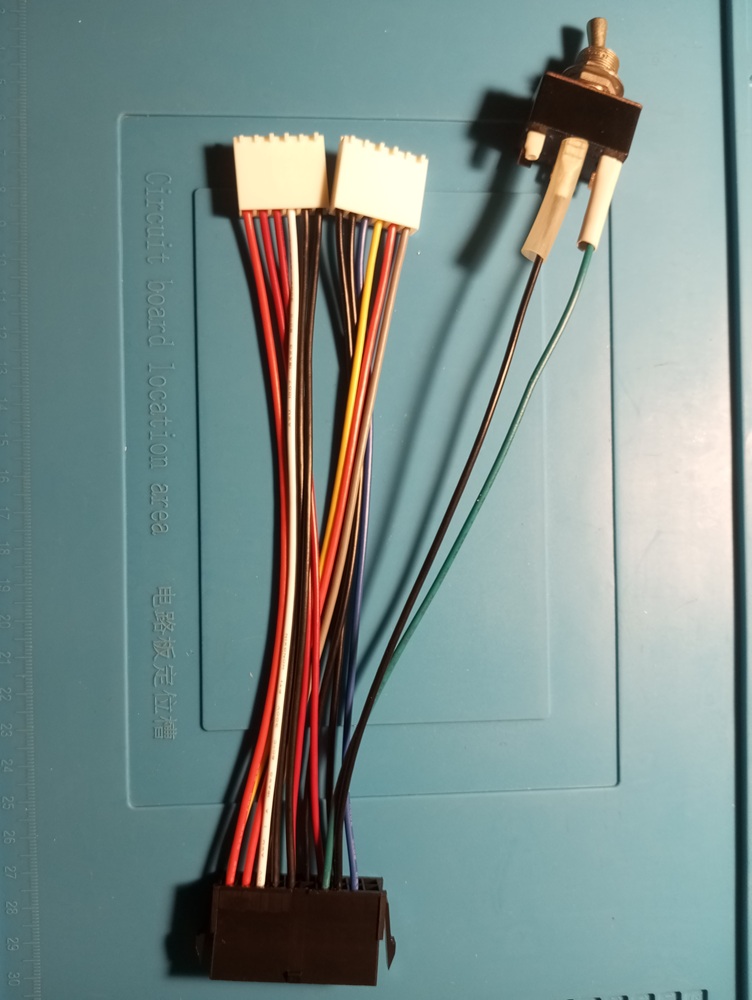

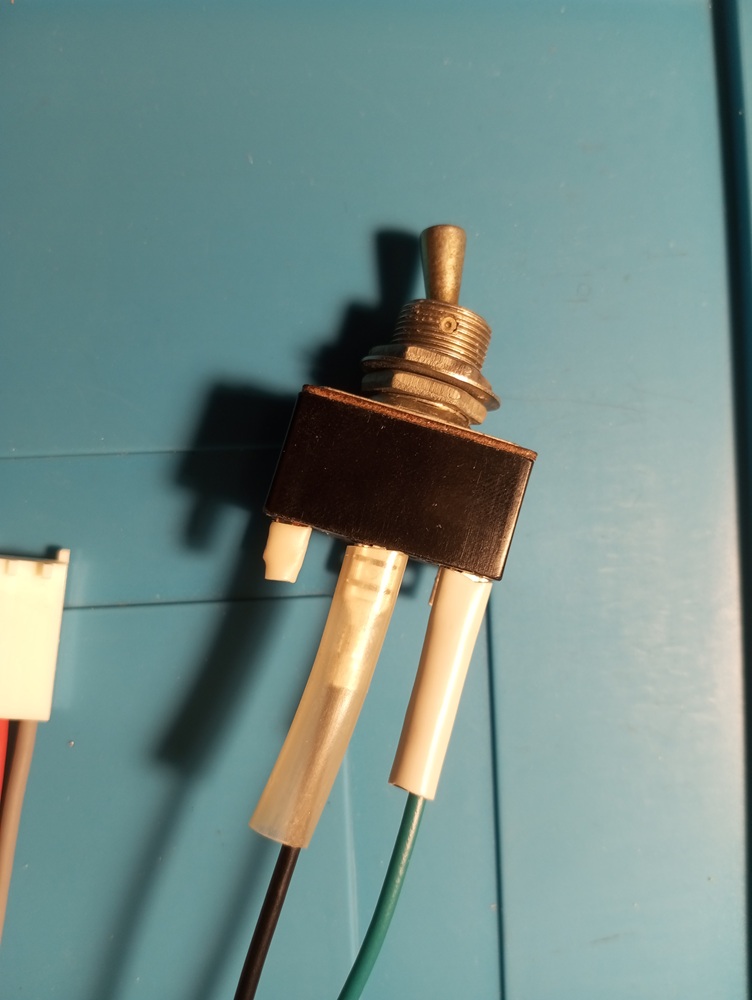

Решил эту проблему.

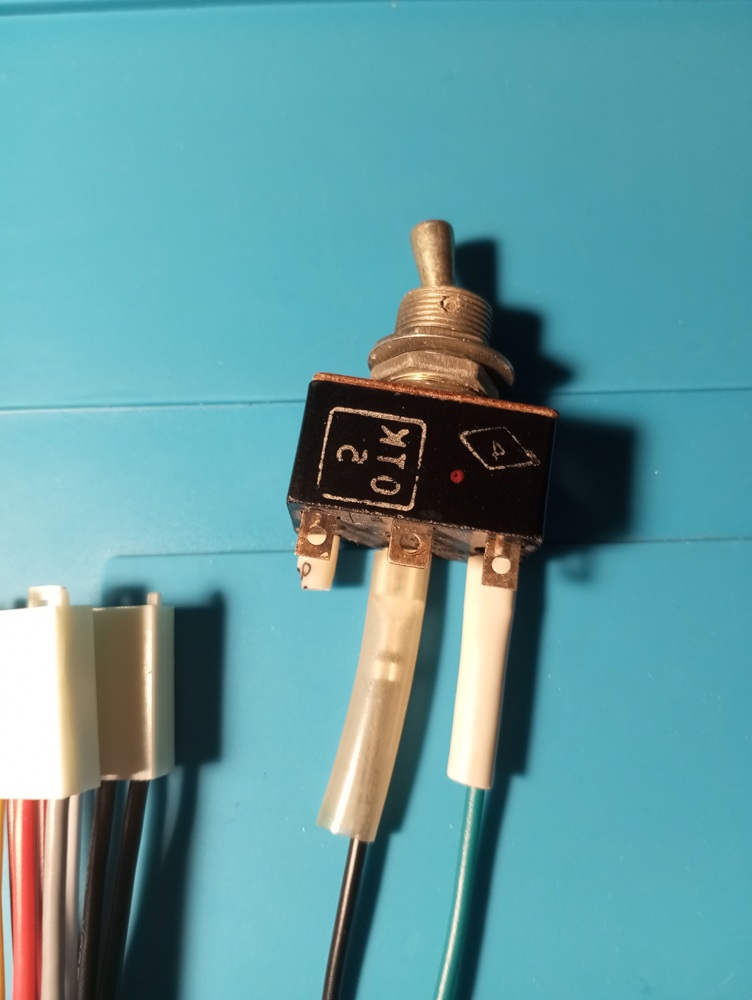

на подобных переключателях выводы вроде с парными контактами, так что надо все их изолировать, если это будет болтаться внутри корпуса и недалеко от плат.



Корпуса не будет, плата будет закреплена на стенде с блоком питания. Я их прозвонил, верхний и нижний ряд не связаны. Центральный контакт подключен всегда, переключение происходит между правым и левым контактом.

--- добавлено 12 окт 2025, предыдущее сообщение размещено: 12 окт 2025 ---

Но заизолирую и другой ряд, хуже от этого не будет.



@s11, в большинстве современных АТХ нет -5 вольт, хотя стандарт эту линию предусматривает. Некоторые старинные материнки могу без неё и не стартануть. Есть разные способы добавить эту линию, нужно понимать потребление. Я в таких случаях обычно ставлю рядом лабораторный БП через реле (чтобы синхронно все напряги включались) подаю -5 от него и смотрю, что почём. Дальше уже думаю, как лучше всего добавить -5 вольт. Можно понизить из -12, преобразовать из 12 или 5 или просто добавить мелкую платку сетевого БП 5 вольт с реле прямо внутрь АТХ.



Offtop

Когда я читаю @SanTix, у меня возникает такое ощущение, что я маг из Арканума, нашел древние артефакты и думаю, какую магию к ним применить - огня, воды или призыва. И тут забегает он в паровых доспехах и такой - а, этож катушка Теслы, три витка домотай и заработает )))

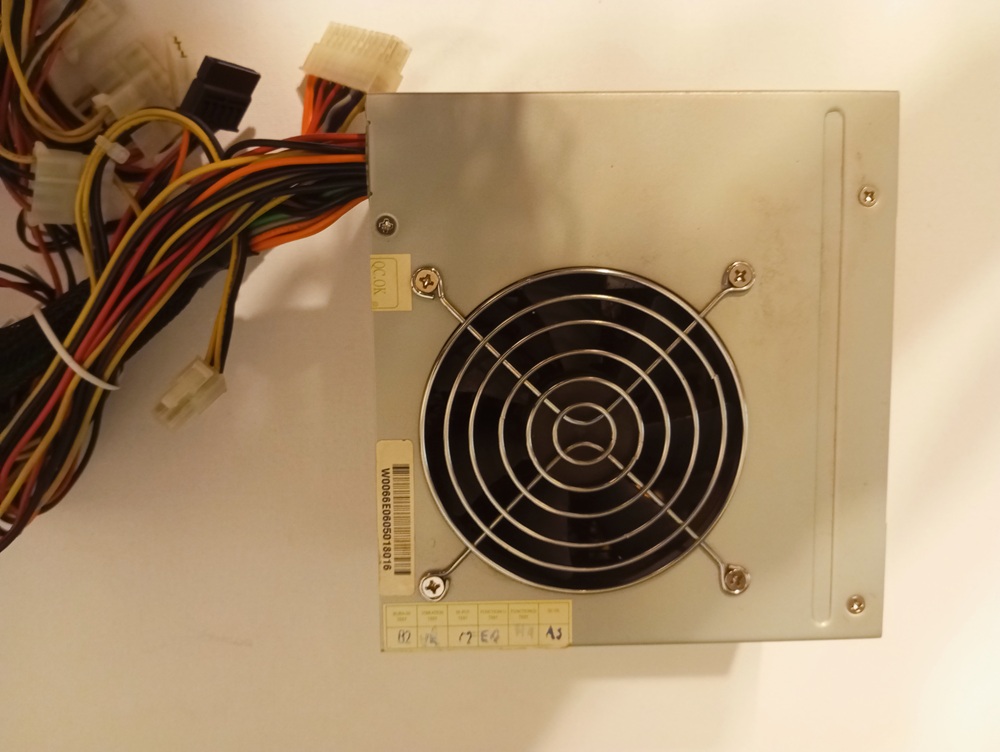

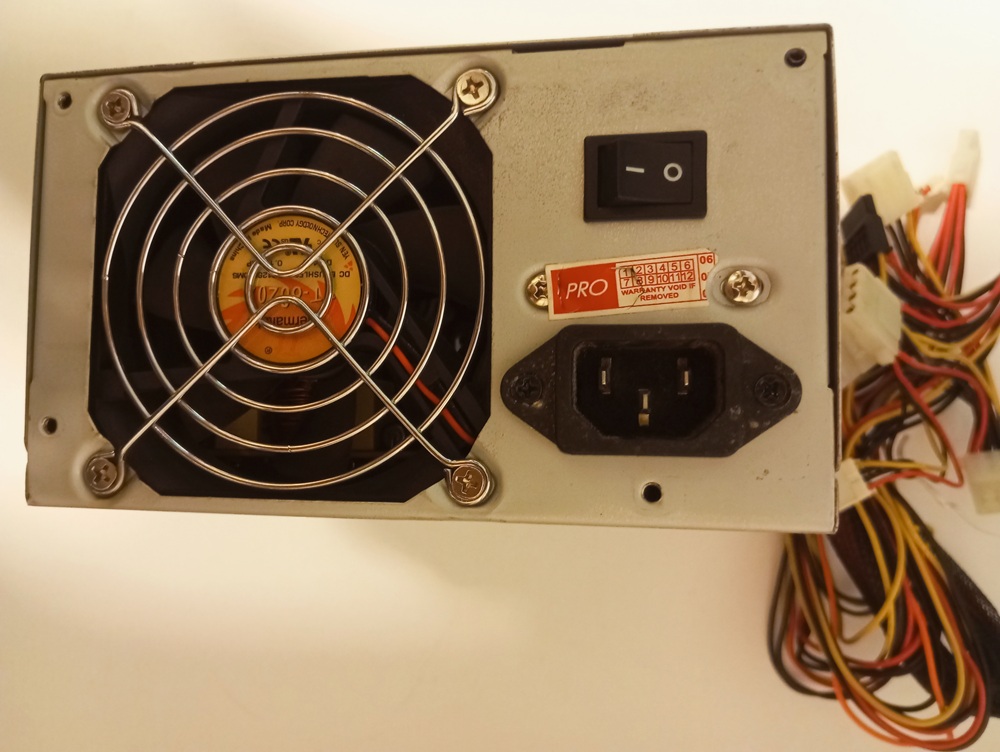

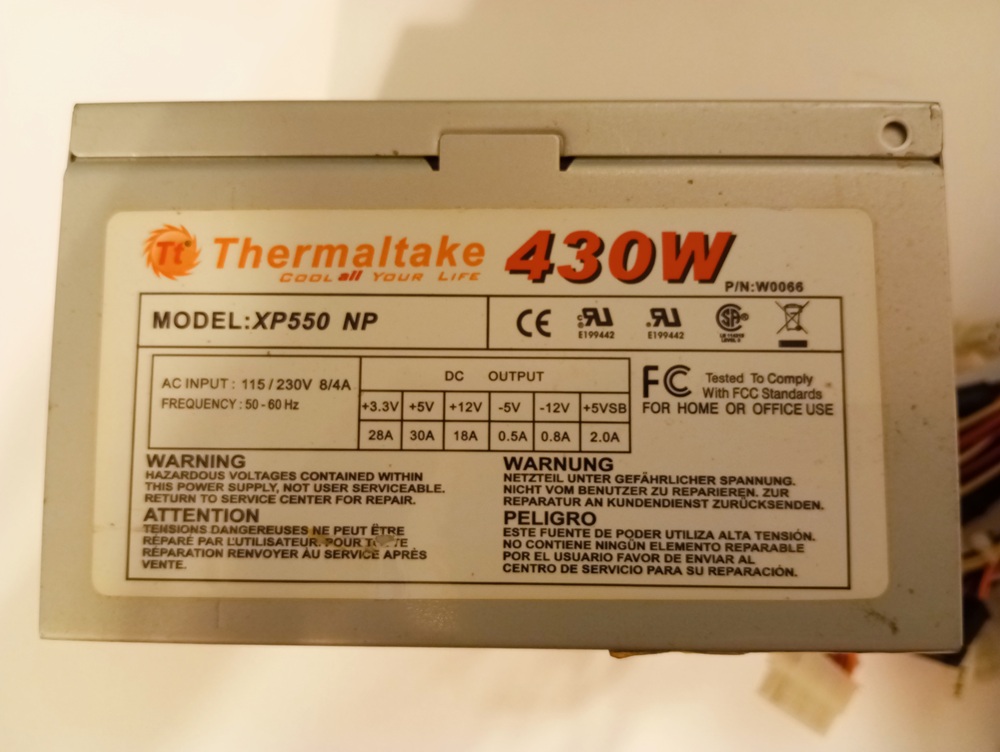

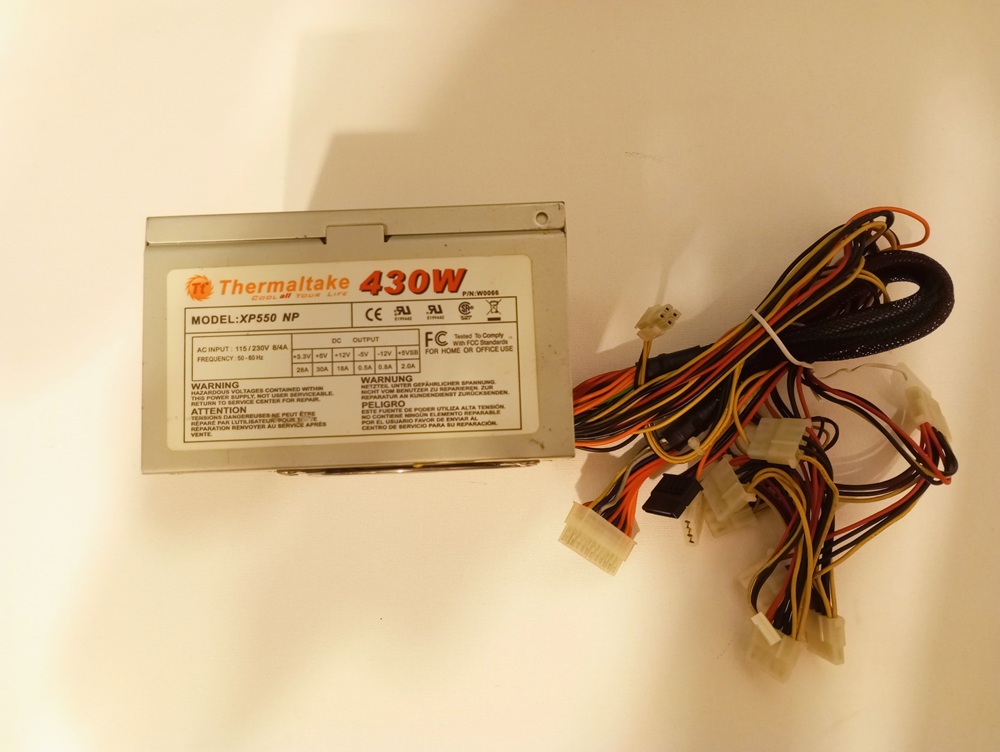

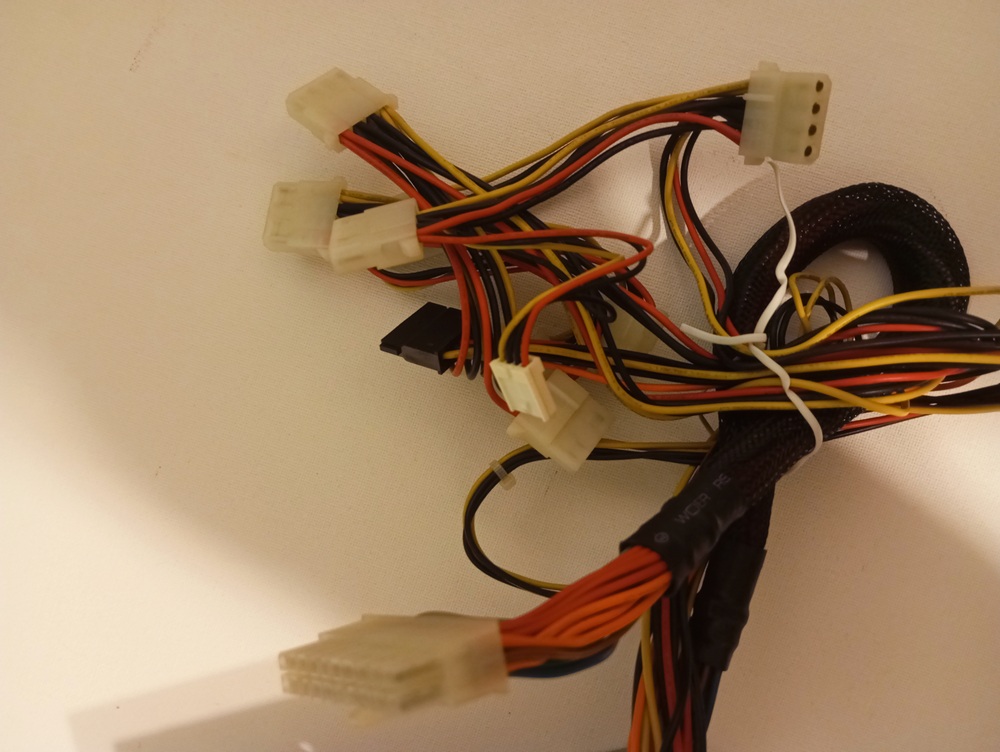

Блок будет не новый: Thermaltake XP550 NP на 430 Вт.



@Alex-88, понимаю, что совет непрошеный, но было бы разумно разобрать и глянуть конденсаторы перед первым включением. Вздутые и просто подозрительные - перепаять на аналоги точно такого же номинала.



Блок уже включался и прошел тесты на тестере для блоков питания, но я его не вскрывал.



@Alex-88, для формовки кондёров полумоста полезно погонять блок под малой нагрузкой, чтобы они подформовались, а потом уже тестить. Хотя я и не знаю, какой у Вас тестер. Но физика такова, что в электролитических конденсаторах диэлектрик - это тонкий слой оксида на одной обкладке, которая шершавая, а вторая обкладка - электролит. Этот слой со временем деградирует, если конденсатор не под потенциалом или, тем более, переплюсован. Ряд специальных кондёров, например, во вспышках вообще расформировывается очень быстро и если погода не были под напругой, то нужно потренировать, а винтажные БП часто годами лежат без включения. Оценка таких лежалых электролитов без формовки может приводить к огульной необоснованной выбраковке.

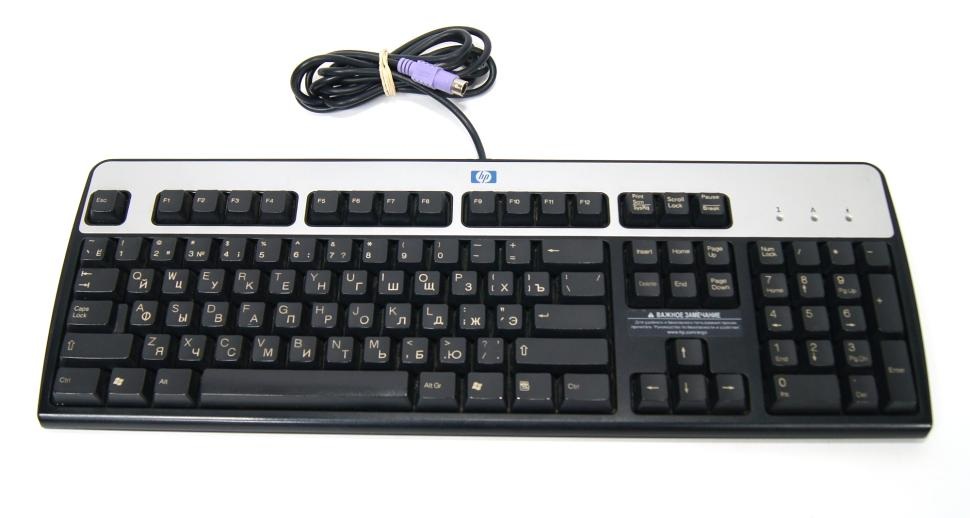

Недавно приехали остальные клавиатуры от HP с PS/2. Теперь таких клавиатур у меня около тридцати, сейчас новая партия сохнет после мытья. Конечно так много мне не нужно, но они не все в идеальном состоянии. Затертые и поцарапанные буду потом продавать.

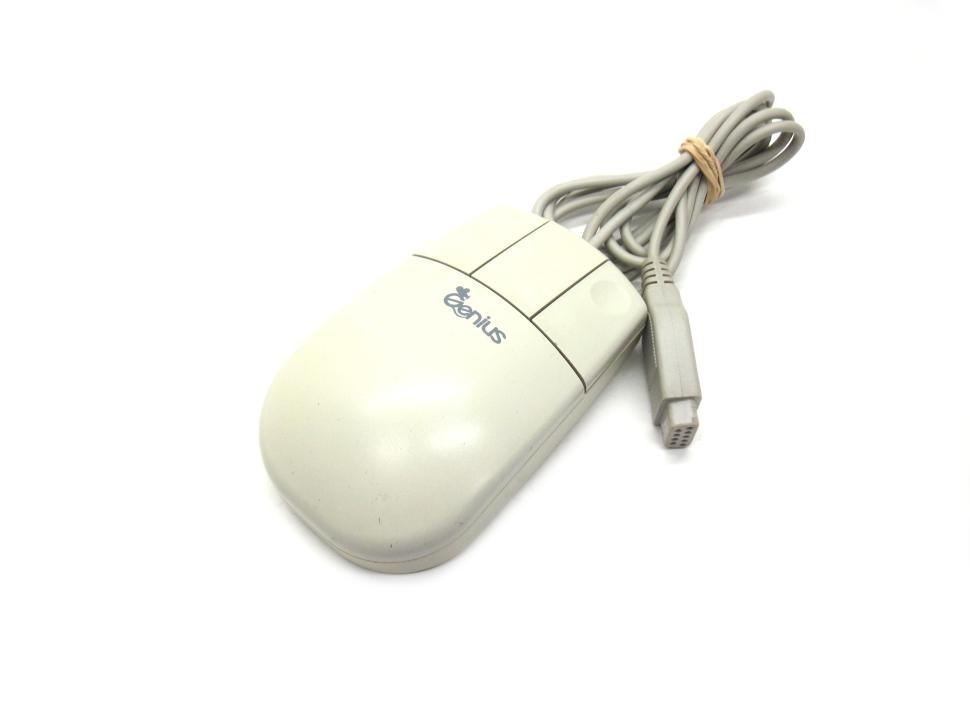

Ещё я приобрел мышку с COM портом: Genius EasyMouse. В пару для моей клавиатуры с DIN5.



Offtop

Ну это, понятно, не считая запасных )))



Так и есть, уже готовые и проверенные комплекты с клавиатурой и мышкой от HP, я не не учитывал, речь только о новых клавиатурах, которые еще не проверял.



Возьми маркер и нарисуй на разъёмах, какими сторонами они должны быть друг к другу. Будет удобнее. Чёрные провода должны оказаться по центру.
