Hard Собираю новый корпус для старого компьютера

Плата на Писин партнер оч похоже, а карточка на вуду 3000

собственно, это, наверное, она и есть

Фотографии наших PC раритетов

@_ALS_, а у вас эта вуда на этой плате при 133 шине проца работает?



@radical1010, она, только у моей на радиаторе написано ASKA.
Да, работает, но почему-то система очень чувствительна к используемой памяти - с 7,5 nS модулями не грузится вообще. Случайно поставил память на 7nS - всё заработало..
Если вместо вуды поставить любую другую видеокарту, то и модули могут быть любые.



У меня какие-то радеоны типа 9000/9200 висли на 133 шине на ней.
И еще у моей платы есть косяк, не работают встроенные USB, если к ним что-то подключить, появляется сообщение в винде что-то типа "ток по USB превышен"
Вуду 2000 я на этой плате не проверял, но на другой 440BX у меня с ней 3д марк падает на 133 шине, на 112 нормально.



Ставил 9200SE, даже разные 3DMark-и с ней запускал, всё нормально.



"... У мене внутре неонка !"
Уж сколько раз в последние годы я использовал эту цитату - не счесть. Ну, да, каюсь, снова не удержался )
Ну, или как в том анекдоте : "Вот и сейчас... извините за неровный почерк"

Это индикатор активности HDD в "старой" части компьютера. Подключается двумя проводами к блоку питания и двухпиновым разъемом - к HDD_LED на материнке.
В простое горит постоянно, но с пониженной яркостью, а в моменты обращения к винчестеру - вспыхивает.




Лицевую панель пришлось разобрать, а поскольку кроме отверстия под лампу нужны были еще пара штук под разъемы USB и чуть увеличить высоту окошка, я её (панель) целиком запихнул в станок. Регулятор громкости снимать было лень, поэтому представляю, что он, бедняга, пережил, когда рядом с тобой происходит такое...


Сейчас мордаха выглядит так :



Это снова не окончательный вариант, но я хотя бы могу вставлять ему в лицо флешки... по прошествии почти пяти лет )



По совету одного из камрадов решил поменять новомодную кнопку с белой подсветкой на что-то более винрарное.
Среди своего старого радио-хлама нашел такой тумблер :



Это трехпозиционный переключатель AM-FM-TAPE, который я когда-то выпаял из старого японского магнитофона.
А было мне тогда лет 12...
И, похоже, он таки дождался своего звездного часа



Два положения - выбор режима работы декатрона, третье - его полное выключение, чтобы не утекал ресурс и/или не мозолил глаза.
Все некрасивые отверстия закроются фальш-панелью, но это снова потом.



@_ALS_, А сбоку - обязательно топку, чтобы уголь лопатой закидывать )))



@Kristobal Hozevich Hunta
там же на передней панели до сих пор остается огромная площадь под установку 7-дюймового дисплея.
Возможно, в окончательном виде всё это будет выглядеть примерно так :



Главное, чтоб не так



Морда выглядит как голова робота из "Ну, погоди!". Напрашивается второй декатрон, вместо стрелочника, и, скажем, "бегущий огонь" на место "рта".



"Нет ! На это я пойтить не могу !"
Если уж и есть свистоперделки, то пусть они останутся в том количестве, что есть. А развешивать канделябры - это к камраду Yolenzo, его заказчики такое любят)
...



Это "отскок в сторону".

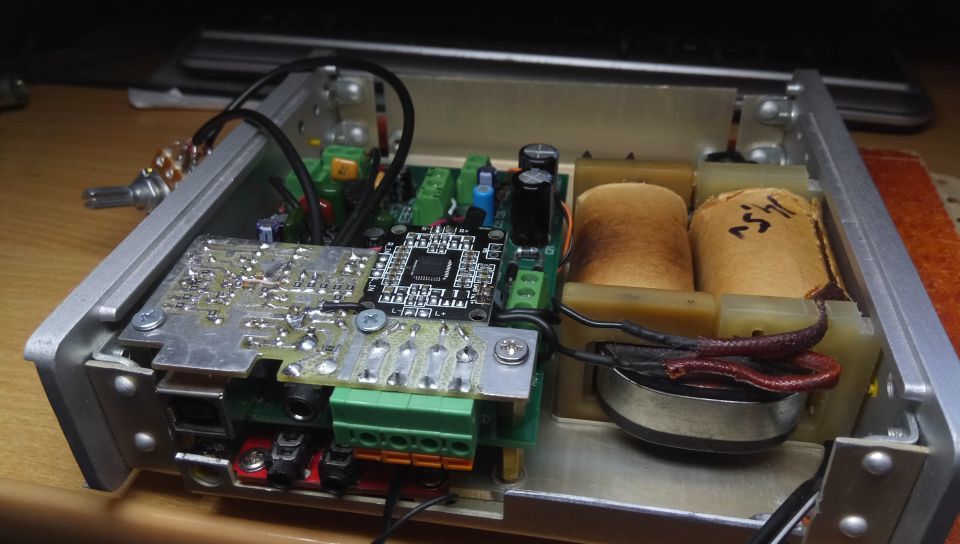

Уже долгое время по углам валяются разные некорпусированные железяки, решил объединить их в таком all-in-1 :


Тут ЦАП на PCM2702, MIDI-синтезатор на VS1003 и усилитель на каком-то китайском модуле.
Из самодельного только 4-канальный микшер (ЦАП, MIDI, линейный вход и еще один стерео-канал на всякий случай).
Трансформатору, наверное, лет 35 - шел в комплекте с каким-то советским низковольтным паяльником.
Будет установлен сверху на корпусе.



<offtopic>
В ~2006 году я собрал ультра-бюджетник на Семпроне.
Это был, наверно, первый комп, в котором из "навесного" оборудования был только хард да DVD.
Собсно с тех времён (и с приходом M.2) из навесного осталось только видюха, и то - для игровых только; все этим "стим/панк" перделки просто не к чему цеплять, чтобы было хотя бы функционально.



Мне во время тестов очень помогал ваттметр.

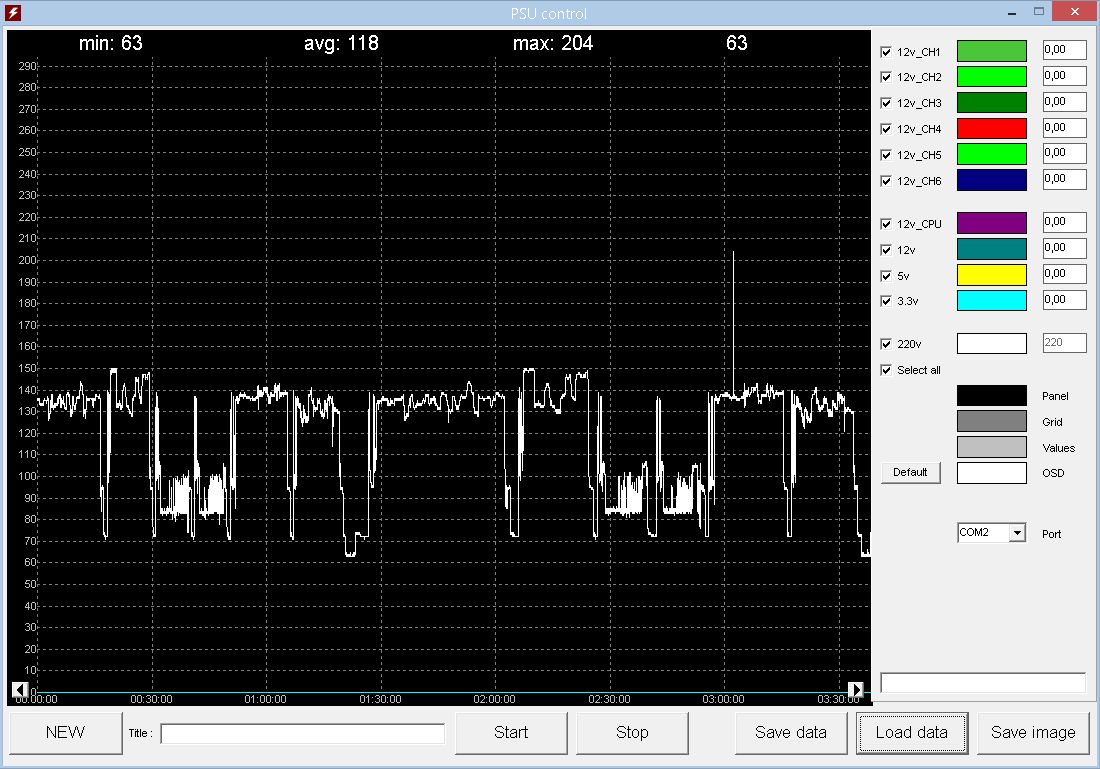

Делал его и на стрелочнике, и с выводом показаний в виде графика. Интересно было наблюдать, как меняется потребление во время какого-нибудь 3DMark-а.



Еще выводил показания AIDA64 на ЖКИ. Лет 10 назад это не было мейнстримом )


Правда, стимпанк-тему не использовал, в реале это выглядело так :



Камрады, появился вопрос.
Внешний ЦАП на PCM2702 сам по себе абсолютно бесшумный, но стоит его подключить к ПК, как появляются характерные шумы (как на дешевой встройке, когда елозишь мышью).
Слышны они только на максимальной громкости, при снижениии её до 70-80% всё становится почти нормально.
Земляных петель нет, проверил. Конденсаторами всё, что можно, зашунтировано. Блоки питания у ЦАПа тоже менял, все равно...
Однако же, при подключении к ноутбуку, работающему не от сети, а от аккумуляторов, шумы пропадают.
БП в самом компьютере менять будет сложно, там он специально обученный.
Что еще можно попробовать сделать ?



Здесь точно нет ошибки? Потому как обсуждение земляных петель и шумов БП в компе вообще лишены смысла так как совершенно ни на что не влияют в случае передачи аудиосигнала по цифре. Если это так, то нужно сделать нормальный заземлённый экран вокруг платы с ЦАПом и линии питания к нему, если на плате с ЦАПом не предусмотрено дополнительной фильтрации и стабилизации питания прямо рядом с микросхемой.



И я тоже так думал)
А как полез читать, что там народ в сети пишет... "Внешний ЦАП шумит" - прям мой случай, первая же ссылка в гугле (Шум при подключении внешнего ЦАП по USB - Конференция iXBT.com)
Внутри коробки с ЦАПом всё, думаю, нормально - я ж писал, что в связке с нотиком он просто паинька.

Есть еще такое решение : Цифровой шум в аудио на компьютере, кто виноват и что делать
Но не могу найти в БИОСе своей материнки этот самый Spread spectrum



Это показывает, что ЦАП может работать тихо - и только лишь это. Наводки от питальника на мамке и/или дросселей в БП олдового системника присутствуют там, а не в ноуте. Сами же писали, что шум меняется при движении мышкой. А это однозначный показатель того, что шумит питалово в старом системнике и с него плата ЦАП и/или его провода/схема питания наводки ловят буквально по воздуху и/или через связь в розетке. У понятия "земляная петля" есть очень чёткое определение и место ему только в аналоговой части звукового тракта может быть.

Не стоит забывать также, что на форуме iXBT есть много всерьёз обсуждающих влияние атомов углерода в проводах на звук.



Попробую, конечно, сделать ему доп. экран. Но корпус у ЦАПа алюминиевый, подключён к общему минусу, фактически сам выполняет роль экрана (или нет ?).
Относил его на максимальное от ПК расстояние, ограниченное только длиной USB-кабеля, но интенсивность/характер шума вообще не меняется.



А откуда звук берётся в старом ПК? Просто если просуммировать всё сказанное с последним вашим сообщением, то получается, что наводка идёт на анлоговую часть звуковой внутри компа, может даже прямо на микшер и попадает потом на АЦП аудиокарты и уходит вместе с остальным звуком в цифровой тракт к внешнему ЦАПу уже оцифрованным шумом.
