Текстолит у меня водится только в виде готовых плат



Тестолит легко добывается из нерабочих девайсов, например, из материнок sоcket478, которые уж точно никто не будет ремонтировать.

А я придумал крепление вентилятора на свою Voodoo3.
Между ребрами радиатора вставил толстые силиконовые трубки, а уже в них закрутил шурупы вентилятора.
Сам вентилятор подключил через резистор, чтобы его было вообще не слышно.
Т.о.карточка получила эффективный охлад и не утратила свой внешний вид.



Да, он громче всех остальных вентиляторов в системе даже на минимальных оборотах. @BolenB писал про него: "В Zalman VF700 шарикоподшипники 2 штуки, недавно разбирал, они и шумят, после топовых тихих вентиляторов, кажется что громковато, но это нормально".



@Yuriy_X, так нужно попробовать сначала заменить эти подшипники, раз шумят. Это же совсем просто. С завода там маловязкая смазка, поскольку это стандартные подшипники и они рассчитаны на не 3-5 тысяч оборотов в минуту, а на 50-60 тысяч. Там смазка на базе масла 20-30 сСт. Если заменить её (на новых подшипниках, старые уже изношены) на 500 сСт, да ещё на полимочевине, то стук шаров станет значительно тише и почти не слышен. Мочевина, как загуститель снижает шум потому, что это мелкий резиноподобный порошок, попадая под шары он снижает звон, подобные смазки давно в промышленных вентиляторах применяют. Но, в принципе, можно и обычную литиевую смазку заложить из ближайшего магазина на 220 сСт (стандарт, практически) и даже так будет заметно лучше.

Если пыльники не съемные на С-рингах, пару пыльников можно просто выломать, они из мягкой стали. Открытыми сторонами ставит внутрь, там закрытое пространство и нет пыли. Существуют подшипники с одной шайбой для этого (у меня такие есть), но это усложняет сборку и ставят ZZ. Фактически там нужен всего один пыльник со стороны крыльчатки. Поэтому если сломается 3 из 4 - ничего страшного

ЗЫ: Не следует путать вязкость базового масла и консистенцию готовой смазки на нём. Частая ошибка! Плотность/мягкость смазки определяется «пеннтрацией», т.е. насколько в неё вдавливается специальный конус под дозированным усилием. Смазка может быть очень мягкая и при этом на очень вязкость масле и наоборот. А вязкость масла в готовой смазке на глаз никак не оценить, нужно смотреть документы на смазку. Например, популярный синий Мобил 222 - это, как раз, 220 масло, а последняя двойка - консистенция. Для всех хороших смазок вязкость базы всегда есть в документации на них, которая легко гуглится. Если производитель её не указывает - такую смазку лучше в принципе не покупать.

ЗЗЫ: Существуют металлаплакирующие смазки с тонкими металлическими порошками. Их применение интересно в контексте компьютерных кулеров, но это довольно редкие смазки и их применение в подшипниках качения имеет свои особенности. У меня есть и смазки и порошки, но руки пока так и не дошли поэкспериментировать с этим в вентиляторах, как следует. Опыты с подшипниками покрупнее показали, что они снижают шум даже в изношенных подшипниках до уровня лучше новых, но как долго это продлится я не проверял. Шум снижается при этом не мгновенно, до двух недель. Мочевина тоже первые пару недель может издавать характерный глухой тихий треск когда под шары попадает крупный конгломерат, когда смазку «размолотит», как следует, эти призвуки полностью уходят.



@SanTix, спасибо огромное за такое подробное объяснение. К сожалению, я угробил вентилятор, пока пытался его разобрать, чтобы сделать конструкцию пригодной для установки другого вентилятора. У меня есть ещё два свободных (новых) VF-700, их пока не хочу трогать. Намереваюсь на голый радиатор этой VF-700, установленной на Ti4200, направить два Arctic P8 Silent, установленные на планке слотом ниже. Как сделаю, сфотографирую и расскажу о результатах. Кстати, насколько корректно использовать для замера температуры видеокарты бесконтактный инфракрасный термометр (конечно, в режиме измерения температуры предметов)? А то Ti4200 не имеет встроенного датчика.



@Yuriy_X, что в нём сломалось? «Попалам»? Может и починить можно. Плюс можно попробовать переставить только крыльчатку на новый якорь. Но можно и обпилить лишнее у любого 8 см кулера и выпилить шайбу под родные отверстия, как я выше писал в т.ч. «фасонную» сложной формы и всё будет чики-пуки. Даже можно подрезать лопости на ходу у современных вентилей от видеокарт безрамочных, который больше 8 см и сюда не влезут. Всё делается уже «прорекламированной» бормашинкой прямо на ходу, поскольку иначе будет дисбаланс. Вентиль при подрезке хорошо крепить и подтачивать ОЧЕНЬ аккуратно, если давануть, то легко поотломать лопасти. Можно просто крупной наждачной, но это дооооо…лго и скорее всего «яйцо» получится с биениями.

Не вижу смысла обдувать его извне. Ей-Богу эффективнее тогда приделать туда другой радиатор, более подходящий и его обдувать.

Под пирометр нужна специальная серая краска, его показания зело зависят от излучательной способности. Пирометры, обычно калибруют под 17% ( серый асфальт или кожа человека среднего тона).

А бы измерял радиатор по центру термопарой. Но вообще если радиатор толковый, то можно просто пальцем, кроме шуток - вполне рабочий вариант при понимании сути. Ещё лучше сделать автомат поддержания оборотов от температуры из двух транзисторов, как я выше писал, тогда не потребуется следить. Его плюс для закрытых корпусов в том, что он пускается характерно: взвывает через пару-тройку минут и потом работает тихо охладив радиатор и снизив обороты. Если взвыл - автомат рабочий. Не взвыл - срочно проверять, что отказало, пока видюха не «отстрелилась».



Уже, можно сказать, в морге, забудем про него( Проще уже следующий взять, если решусь вскрывать залмановский вентилятор. Есть ещё один AlCu и один Cu (для Ti4200 явно избыточно).

Почему? Чашеподобный радиатор Залмана эффективен, когда вентилятор внутри, а обдува извне будет недостаточно?

У этой Ti4200 нестандартное крепление с расстоянием 80 мм, у меня нет таких радиаторов, а в продаже найти не удалось.

Видел, первый раз такой автомат встретился на X850XT с их фирменной турбиной и красным вентилятором.



@_ALS_, силиконовые трубки - жир! Кембрик, усадки, обрезанные строительные дюбели, саморезы подобранного диаметра

--- добавлено 30 окт 2025, предыдущее сообщение размещено: 30 окт 2025 ---

Сколько там между центрами «стандарт»? Если разница 5 мм - подпилить стандартное. Если больше/меньше: надставить или просверлить в креплении охлада новое отверстие или два. Вроде же не сложно, я чего только к чему не прикручивал

Воздушный поток будет не оптимален, такие радиаторы хорошо работают с теми вентиляторами, как задумано.



На Авито попадаются карты с OEM версией этого VF700 (без медной части), можно взять какой-нибудь жижабайт за 300 р. и снять вентилятор с неё.



@oSg-A.DREN, моё ИМХО, конечно, но мне вообще эта конструкция не очень нравится. Я бы приколхозил, что попроще, сделанное из стандартных процессорных кулеров с которыми вопрос замены вентилятора можно сказать не стоит - там никакой экзотики, всё стандартное. Если высоты много, то всегда можно подрезать, ибо «пепелацу» хватит и сантиметра высоты рёбер, а то и меньше, тем более, что короткие рёбра всегда работают лучше длинных. Есть даже «теория длинного ребра» из курса термодинамики, где выводится, ребро какой длины уже перестаёт отводить тепло и каков градиент (если рёбра переменного сечения, что обычно и бывает, то он не простая экспонента). Но т.к. радиатор от этого Залмана остался, то можно и приколхозить туда новый вентиль. Это просто, но нужен кой-какой инструмент и немного терпения. Опыт можно и на форуме подчерпнуть Накрайняк можно и без всяких бормашинок, надфилями и т.п., просто механизация в этом случае НАМНОГО всё упрощает, ускоряет и выглядит потом это всё культурнее. Например пружинную сталь без абразивной обработки нормально ручным инструментом не возьмёшь, а бывает нужно поработать с прижимными пластинками или сделать новые. Тонкий же отрезной диск режет такое легко и удобно. Если голову включать при покупке, то и недорого



@SanTix, а какие ещё варианты, кулеры от третьепней распиливать?



@oSg-A.DREN, скорее 775 сокет перепиливать или от старых АМД. Вообще не проблема, куда только их не пристраивал, правда в основном не в компы - силовые полупроводники охлаждать.

Я пока прошлый пост редактировал, ты успел ответить - торможу с телефона



@SanTix, если уж заморачиваться с изготовлением радиатора для GF4Ti, то он должен быть с креплением под стандартные корпусные (квадратные) вентиляторы.

Кстати, кто знает, какие видеокарты имеют примерно такое же крепление радиатора (расстояние 80 мм, по диагонали), как у GF4Ti? Кажется, у 6600GT похожее.

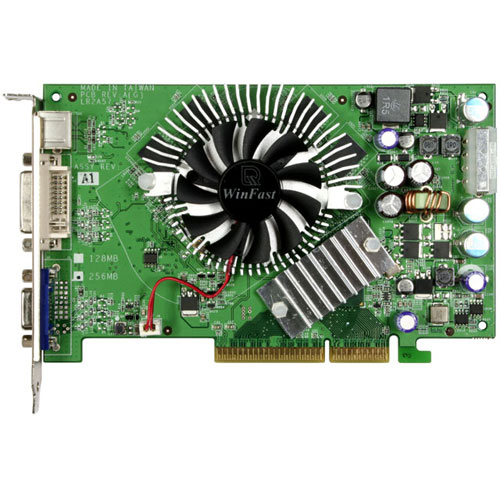

6600 / 7600 от Leadtek.



@Yuriy_X, так в чем проблема? В подошве процессорного кулера при переделке сверлится пара отверстий на нужных местах ф2.5 мм, режется резьба М3, крепится всё винтами через шайбы и пружинки с другой стороны платы - профит. Делаю так с незапамятных времён, ЕМНИП ещё с первой ТНТ, которую я пытался разогнать (к успеху особо не пришёл, но самодельный охлад был при этом ощутимо тише).

Если имелось ввиду крепление вентиля на радиатор, так там и так всё стандартно, если даже штатный вентиль, как у Интела на «боксовиках» на защёлках, то вместо него просто ставится обычный и крепится саморезами между рёбер. При необходимости через трубочки. Всегда так делал и ещё ни один не отваливался Проще пареной репы же. И кулеры почти ничего такие сейчас не стоят б/у.



Вот, на свою поставил.

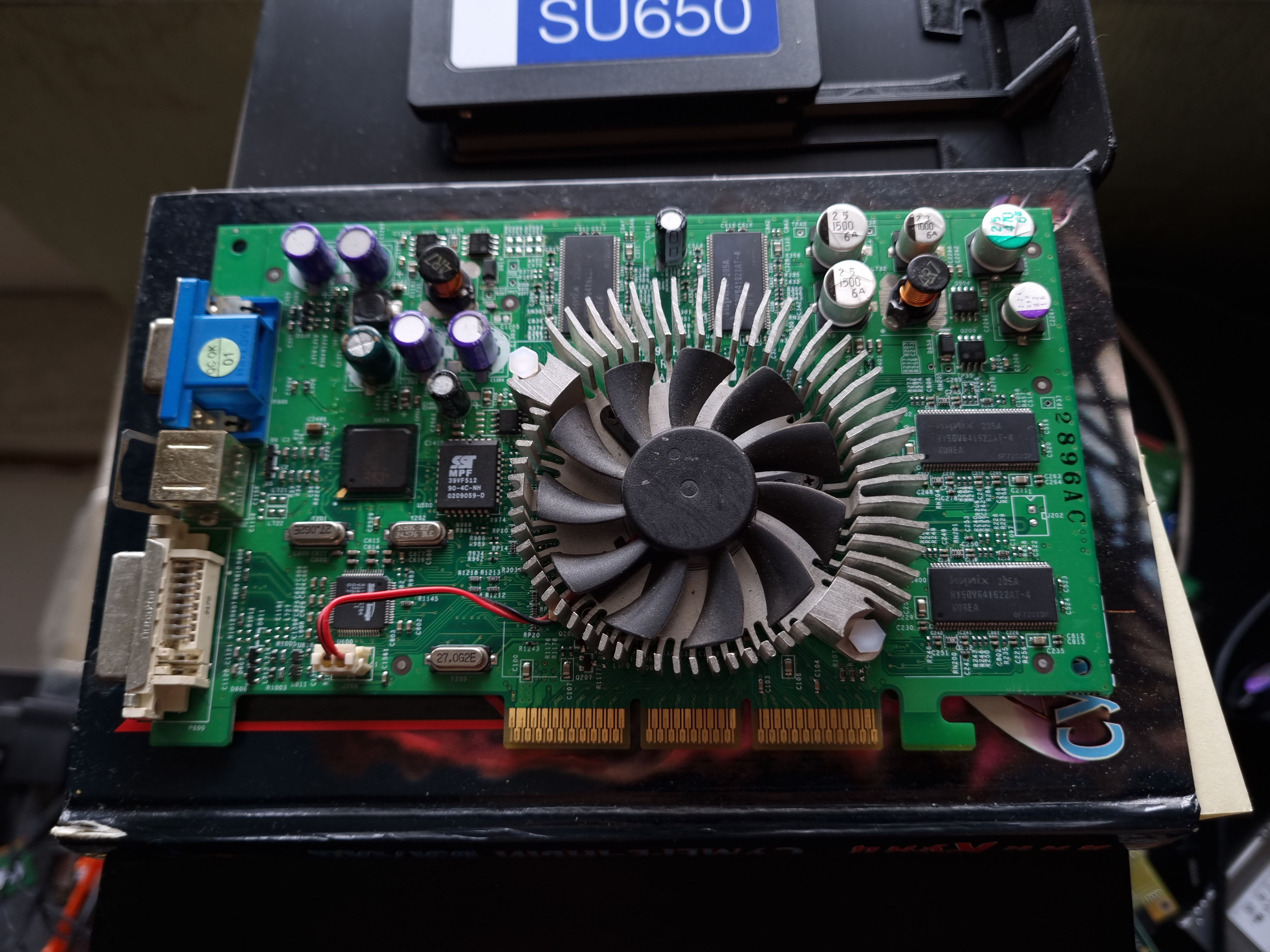

Вот у меня такая есть Leadtek 6600. Я на неё нашел запасной кулер на китайской мат. плате под майнинг. Он 1 в 1.

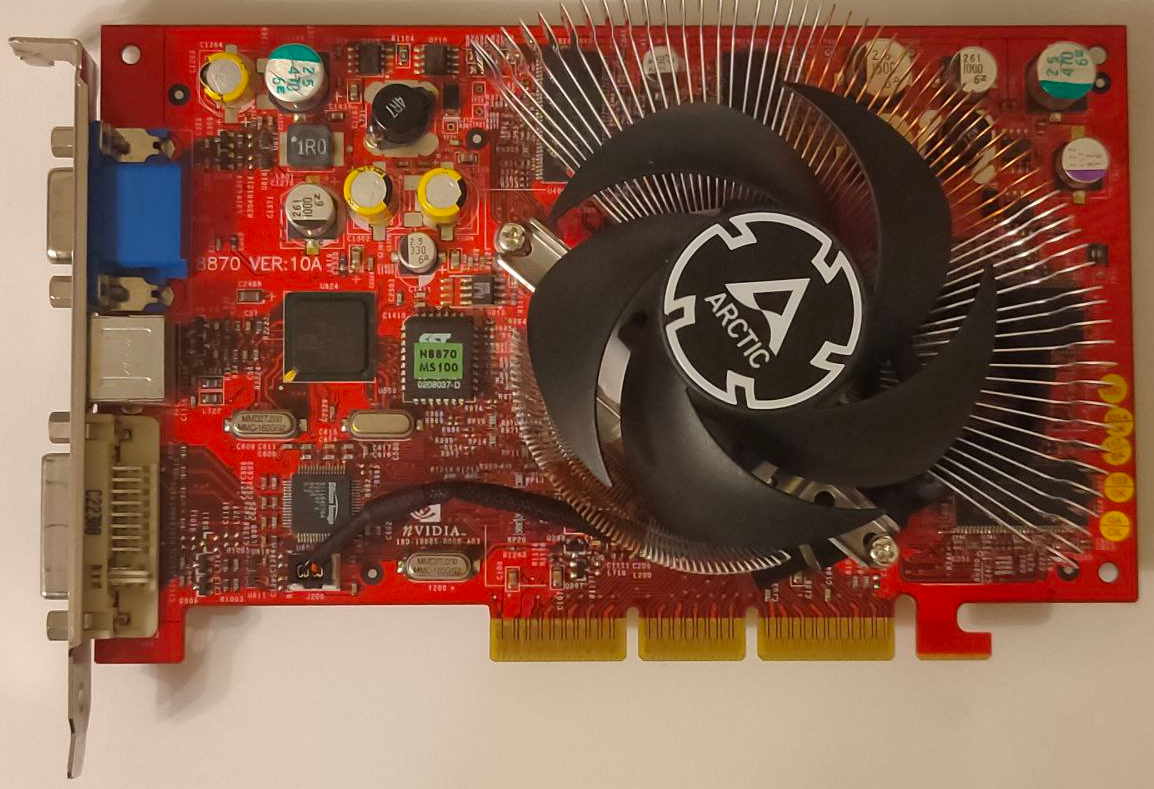

@SanTix наставил меня на путь истинный - решил не связываться с навесными конструкциями и доработать имеющийся Zalman VF-700AlCu без вентилятора. Установил на него Arctic P8 Silent за 421 ₽, который, по отзывам, изначально обещал быть тихим. Результат оправдал ожидания - из закрытого корпуса этот вентилятор вообще не слышно, звук ощущается, только если поднести к нему ухо.



@Yuriy_X, встал прямо на родные крепления? Кажется, что он буд-то немного не по центру, но главное, что работает, как надо
