Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



Ну в общем вот что в него втыкалось и ... частично ничего хорошего не получилось (видимо из-за того, что разработка велась на основе разработок какого то испанца, как я понял по указанной в статье теме)
Когда AGP нет, но очень хочется. Тест возможностей адаптера Wongog’a. | ideafix.name

ЗЫ. Впрочем, отмечу, что для втыкания в первопни "удачных" видеоускорителей более чем достаточно.



В целом да. Но не из-за испанца. И вообще не из-за дефектов разработки. По этой ссылке показаны параллельные тесты GeForceFX PCI с такими же плачевными результатами.

И замечено, что шансы на успех возрастают многократно, если на материнке присутствует настоящая AGP шина. Например, те же промышленные GeForceFX PCI, как правило, не работают на платах без шины AGP. А с шиной AGP работают отлично, но в PCI слоте. То же самое происходит и с AGP-картами через этот переходник. Факт есть, но не изучен. Примечательно то, что карты через этот переходник также хорошо работают и на платах, где "видеослот" не AGP, а PCI-Ex16. Тоже загадка.

В большинстве (если не во всех) плат с одной лишь PCI шиной 90% карт через переходник не работают. Кстати, к вудам это не относится нисколько, т.к. ни у одной вуды GPU фактически не является полноценным AGP процессором, а просто PCI, умеющим работать на скоростях AGP. Поэтому и в простом PCI слоте у них никогда нет никаких проблем, поэтому и адаптеры эти всегда позиционировались типа для Voodoo.



не совсем загадка. Это особенности реализации шины PCI на более новых чипсетах.
Т.е. получается так, что PCI в этом случае не совсем PCI.



Провёл независимое расследование. Без интриг и скандалов заявляю, что дело тупо в дровах.

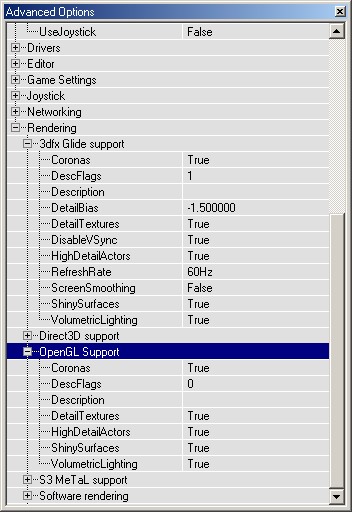

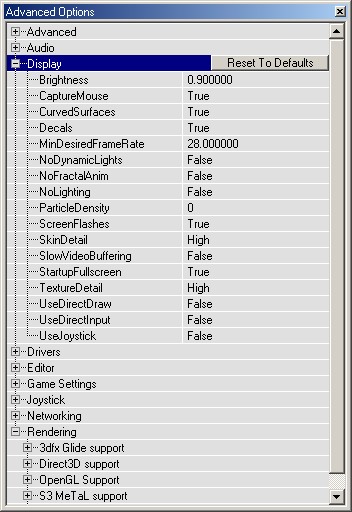

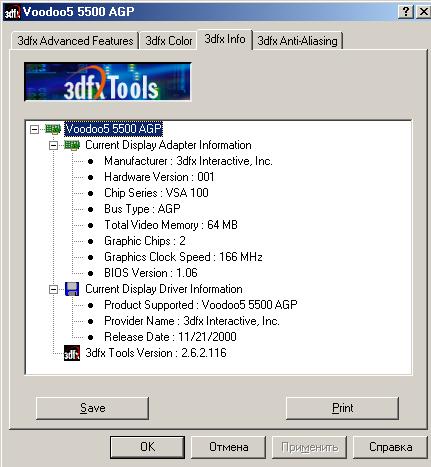

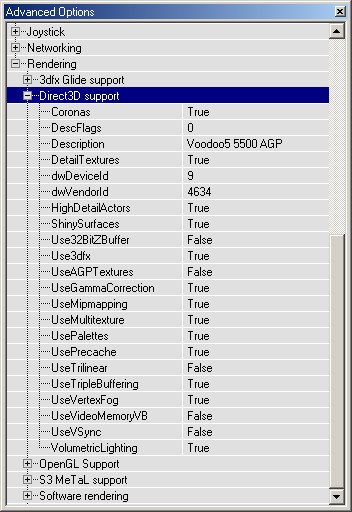

Тестировал так: Линолеум, UT версии 4.36, дрова версии 1.04.1 (которые последние бета). Благо в утке есть все три апи и все три также могут рисовать в окошке. Цветность в игре, само собой, всегда 16бит.



Постфильтр отлавливал по полоскам (4х1) - их очень отчётливо видно на прозрачных текстурах.
В окошке:
- глайды. Кастомные на основе версии 2х, поэтому окошко рисуется через директ3д. Т.е., глайды в окошке в этой игре отсутствуют.
- директ3Д. Онлайн изменения настроек не применяются. Тестировать неудобно, вот честно. К тому же не верю, что рабочий стол может быть 32бит, а окошко в нём - 16бит. Но утка утверждает, что такое возможно)
- Опенгл. Аналогично.
Короче, в окне непоказательно.

Фуллскрин.
- Глайды. Постфильтр (полоски) работает в любом режиме АА согласно настройкам в дровах.
- Директ3Д. Постфильтр работает в любом режиме АА до 4х согласно настройкам. В режиме 2х будет видна сетка дизеринга, но фильтр работает (полос нет). В режиме 4х всегда High (2x2)
- Опенгл. Тут сложно с гаммой и с онлайн применением настроек. В целом, мне показалось, что без АА работает. С АА всегда High. Возможно, связано с тем, что по факту в дровах 3дфх это враппер в глайд.



Всю ветку не прочитал, но насколько строга выборка процессоров для серий 1000 2000 3000? имеет место простое разделение частот- чипы не работающие на 188 МГц - но работающие на частоте ниже- идут на карты серии ниже-это понятно. Тоесть если я вуду 3-1000 обвешаю радиаторами и сделаю обдув- все равно выше 125 МГц не разгоню?



@Denis63, выскажу свое имхо, возможно, что и нет никакой выборки. Вот набортная память и обвязка платы - дело другое. По опыту вторых и третьих GF - если стоит приличная память, разгон до ультра не проблема (понятно, закрывая глаза на обвязку).



Смотрел фото вуду 3-1000 - там нет отверстий под крепление радиатора- а значит придется клеить. Там еще 8 модулей памяти , две группы по 4 ( возможно накрыть одним радиатором 4модуля памяти). Но смущает то что термоклей не выдержит большой процессорный радиатор, который я планирую на сам чипсет. Или приклеить радиаторы от видеокарт куда возможно, а на обдув поставить вентилятор диаметром побольше? Смогу я немного разогнать хотябы до 143 МГц? ( читал статью на оверклокере- но перепаивать ничего не возьмусь)



Кое-какая выборка есть, так как RAMDAC на разных частотах работает: 350 МГц для старших Voodoo3 3000 и 3500, 300 МГц для остальных. Хотя, разгонный потенциал обычно памятью ограничен. Но и про охлаждение забывать не стоит, ибо отвал чипа здесь можно словить только в путь.



Лучше бы не так, чтобы большой, но медный + обдув. Народ делал крепление кулера пластиковыми стяжками (продаются, к примеру, в офисмаркете).

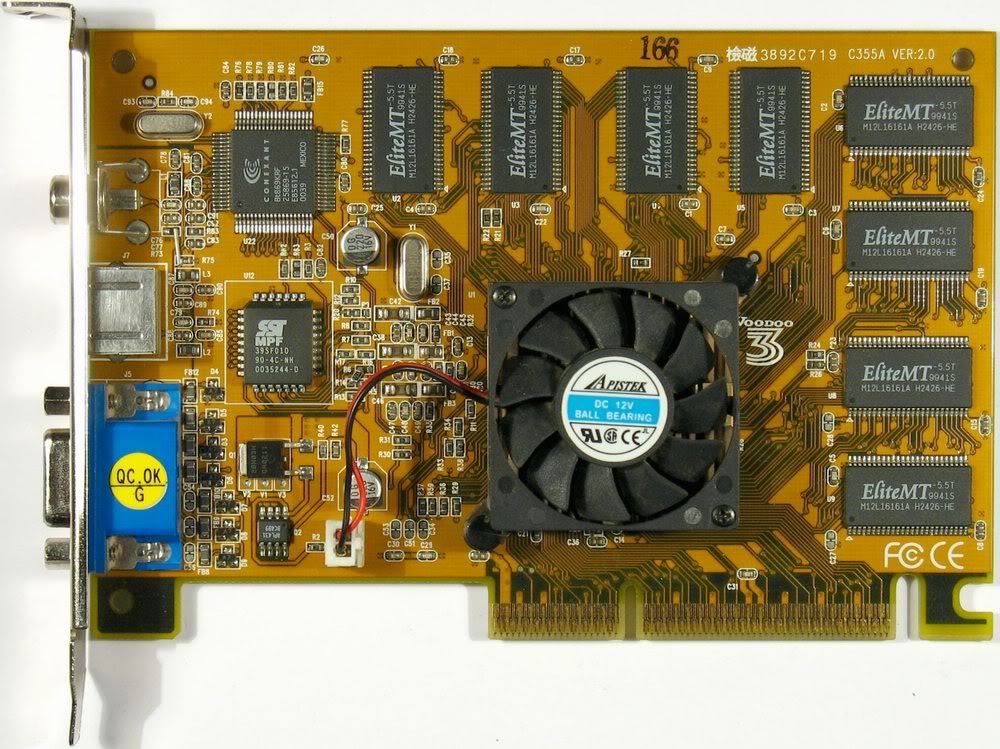

Я бы без обдува классику эксплуатировать не стал. Самое лучшее, - PowerColor EvilKing 3, - активное охлаждение по дефолту.



Можно стяжками вокруг платы притянуть.

Такие большие радиаторы там не нужны -- максимальное тепловыделение 10-15 Вт у разогнанной в хлам, если не пытаться повысить заводское напряжение. На память радиаторы тоже ни к чему -- потрогайте пальцем и убедитесь, что они едва теплые.



насчет памяти- спасибо, что подсказали не замарачиваться. глянул теплопроводности меди и алюминия- да медь в два раза лучше тепло проводит чем алюминий ( до этого думал что незначительно отличаются)

--- добавлено 19 май 2019, предыдущее сообщение размещено: 19 май 2019 ---

а у кого нибудь были вуду3-1000, пытался кто их разгонять ? или ненадо все это и достаточно приклеить радиатор?



Повторюсь по своему опыту на примере Soldier of Fortune, - на фоне общего "все очень неплохо" 1000-я в сложных сценах здорово проседает, а 3000-я - справляется очень хорошо. Если не планируете тяжелые игры, то можно оставить все как есть. Прирост производительности от 1000-й к 3000-й ~ 23%, это много. От 1000-й до 2000-й - куда меньше - что-то около 7%.

p.s. память на 1000-й по таймингам - та же, что и на 3000-й - 5.5ms (не считая редких карт v3000 в референсном дизайне с памятью 5ms), но встречаются экземпляры, где стоит 7ms (у меня это EliteMT).

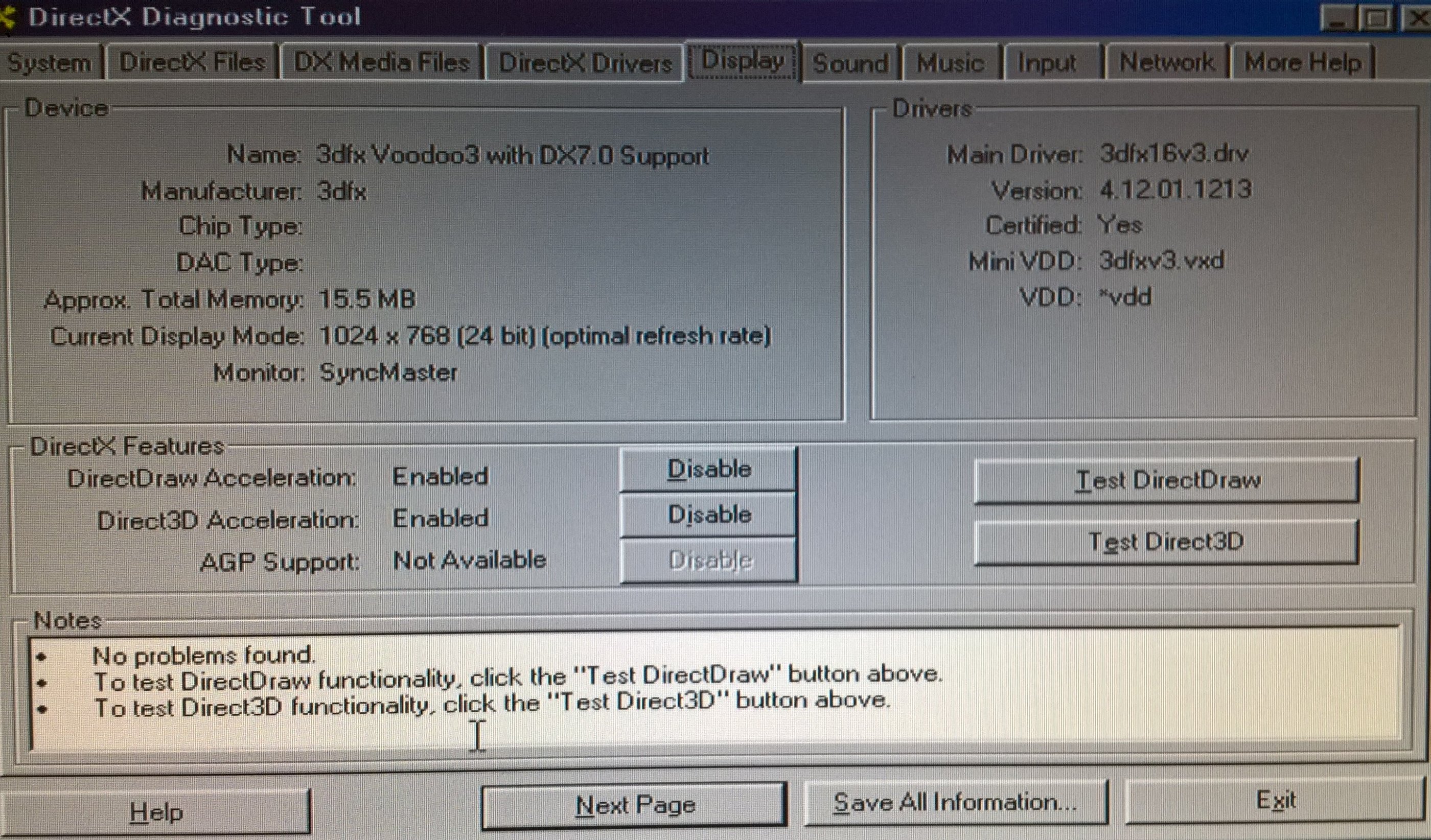

Приобрел по случаю вуду3-3000, и в директе появилась функция "поддержка агп " написано -недоступно- это нормально? или лучше переустановить систему?



Спасибо за ответ, тоесть -это норма ?



Да. 3-и вуды используют AGP как PCI, только разогнанный до 66МГц, вместо 33МГц. Ни о каких фишках AGP они при этом не в курсе.



ок, спасибо. А демо-заставки ,которые на диске даймонд монстр для первой вуды-реально запустить ( с подстановкой файлов и проч.?)



Всем привет,

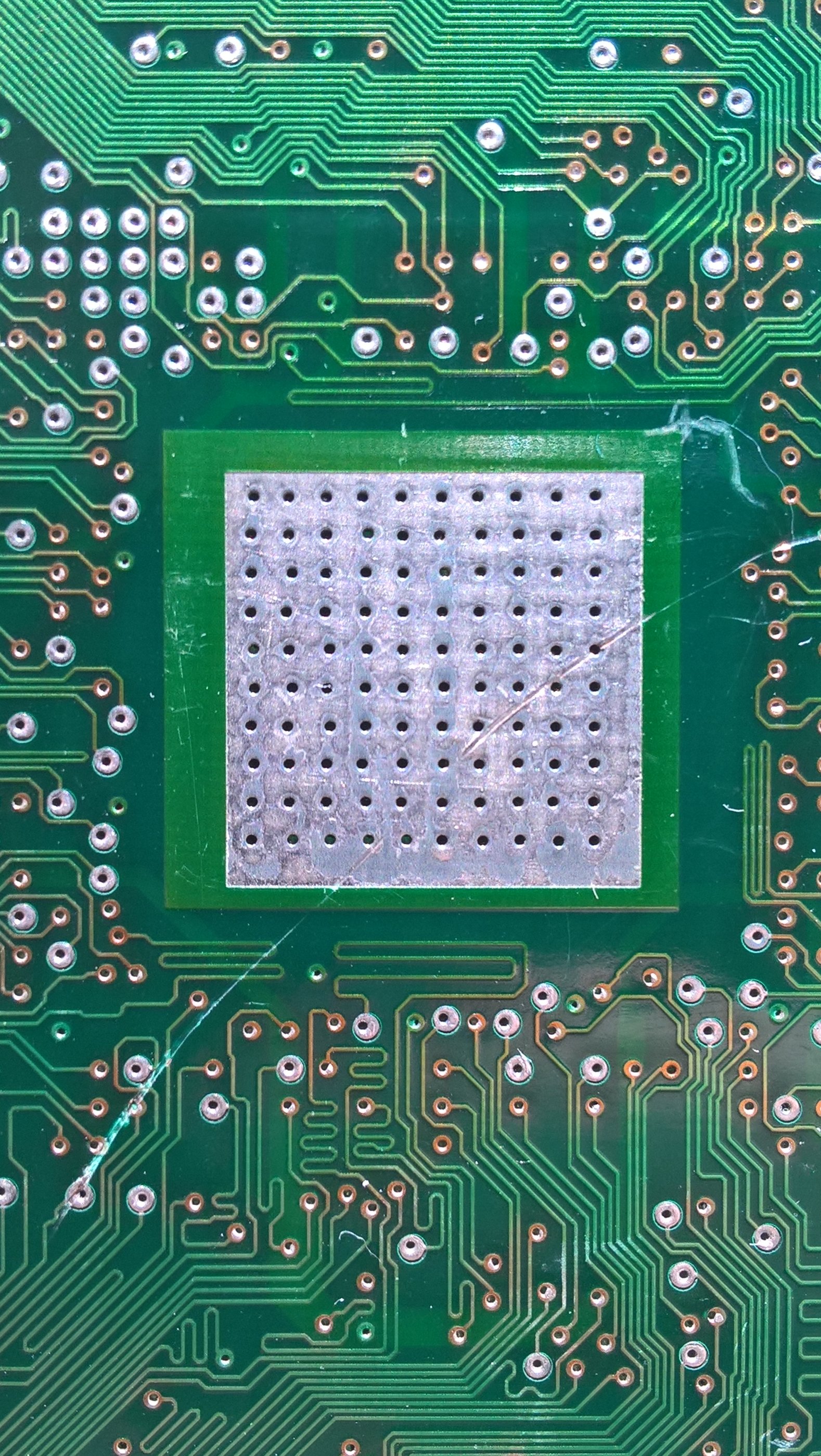

имеет ли смысл посадить на термоклей маленький радиатор на обратную сторону платы? На фото данный участо около 10х10 мм. плата- v3-1000



@Denis63, ни в коем случае. А вот проверить дорожки под царапиной на повреждения - стоит.



да как их проверишь? я в электронике не силен. Надеюсь процарапан только лак, сама карта работает тьпу-тьпу. Спасибо за совет не лепить кулер на обратную сторону.
