Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



Элемент лотереи никто не может исключить. В отборе чипов у 3dfx всегда рулила статистика, которая допускает в 5% случаев маркировку чипа на ступень ниже его реальных возможностей, просто потому что случайная выборка из партии показала такой результат. А частоты ядра/памяти по большей части как раз от качества чипа зависят.

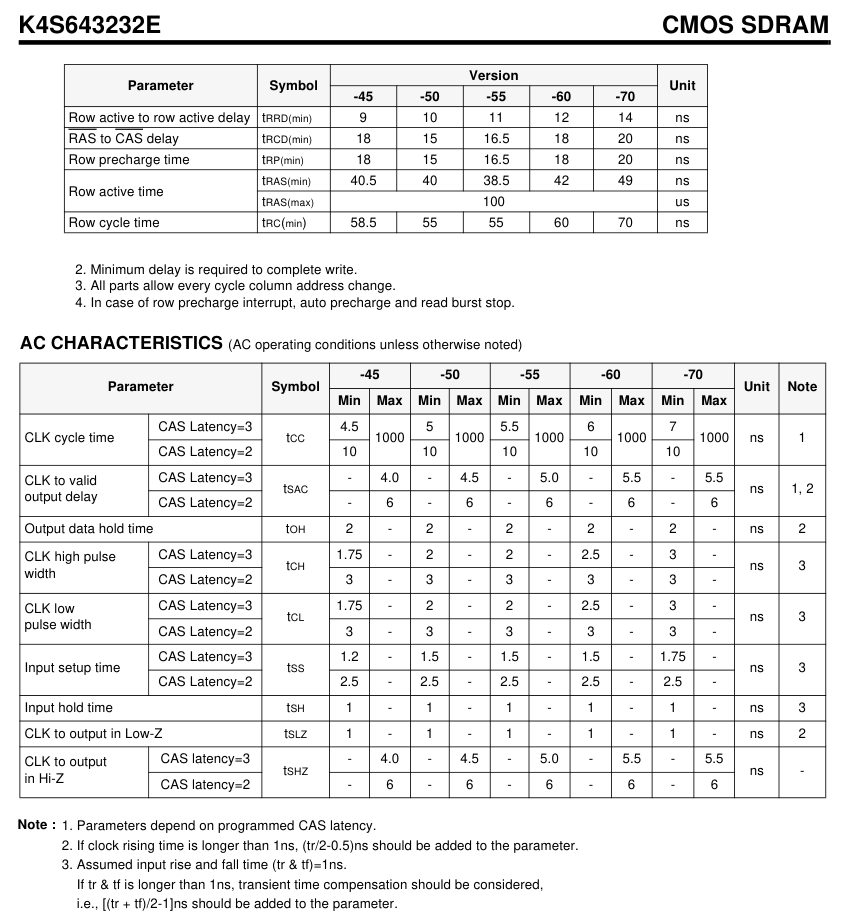

Вопрос влияния таймингов памяти на разгон всё ещё ждёт своего исследователя. Сами чипы у поколения V3 нормально работают до 200 МГц все, при условии соблюдения температурного режима и напряжения питания, которые указаны в их даташите. А вот тайминги памяти у разных производителей, даже для формально одной и той же циферки CLK, разные. Соответственно отличаются и предельные частоты работы. Вот, пример калькуляции таймингов весьма прогрессивной на своё время продукции самсунга, которая работала до 222 МГц официально:



Кстати, хотел поинтересоваться. Почему Voodoo3 только 16bit поддерживает?



Здесь совсем недавно обсуждали: Voodoo 1/2. FAQ по использованию



Потому что у всех Voodoo есть постфильтр, расширяющий цветовое пространство до 22 бит, а это почти неотличимо от тогдашних "32 бит", которые на самом деле 24 бита.
Такой мерой 3dfx пыталась свести к минимуму затраты на аппаратную часть, используя минимум памяти, минимум пропускной способности интерфейсов PCI и AGP, минимум изменений программного кода для драйверов.



Господа, а чем отличается default opengl от 3dfx opengl в quake II? У меня версия игры 3.20, дрова на вуду 3 штатные, больше ничего не ставил. В первом варианте могу выставить 1024х, а во втором максимум 800х



так минигл от первой вуды, поди, по-этому и не знает большее разрешение.



@vorob, там обычно ко всяким драйверам более новых чем первая вудушек патчи для Квейков прикладывались, то бишь новые мини-порты 3dfxgl.dll, которые умеют разрешения повыше. Просто кидаешь такой файлик в папку игры с заменой предыдущего - и готово. Верней патчеры сами это делали автоматом, чтоб пользователь не напутал, что и куда кидать.



@vorob, miniGL - это враппер через Glide, транслятор по-сути, он работает быстрее нативного OGL на Voodoo и разумно выбирать именно его. По разрешению уже ответили.



Можно еще подробнее, пожалуйста, как это все-таки рабтает. Не очень понято. Если это транслятор, то он что получается запускает не на вуду а на моей видюхе AGP? Или на Voodoo?

Ксатит помогло mini glide поставить последний с 3dfxzone Quake 1 сразу пошел 1024 на 768



вуды не знают что такое opengl, все идет через глайд. минипорт через glide2, icd через glide3.

даже glide2 в поздних дровах это враппер для вызовов glide3 функций, это можно понять по очень маленькому размеру файла glide2x.dll



@Anton_V, Glide в своё время 3dfx сделали на основе OpenGL, обрезав «лишнее» под аппаратные реалии тех лет, чтобы упростить код и увеличить производительность. И это хорошо работало, действительно быстрее хоть и с некоторыми ограничениями. Из-за схожести АПИ Кармак и использовал враппер, чтобы не переписывать код Кваки под Glide, но получить на Вуду схожую производительность, сохранив совместимость с другими картами в обычном OGL. Враппер перехватывает GL инструкции и преобразует их в глайдовские на-лету, это просто из-за схожести АПИ и рендеринг идёт в Glide, при этом игра знает об ограничениях Glide и учитывает их.

То, что Вы выбираете миниГЛ, ещё не означает, что игра запускается именно в этом режиме. Обычно она запускается или в софте или в обычном IGL режиме, возможно с ограничениями для Глайда, но это не то же, что рендеринг на Вуду, хотя внешне особых отличий может и не быть.

@zx-c64, В3 точно умеет OGL без миниГЛа, последний ведь только для движков от ID. Возможно там и есть внутренняя трансляция, даже наверняка (в процессорах ведь тоже так с незапамятных времён, нативная х86 закончилась очень давно, а х64 - попозже), но это всё же не то же самое. По поводу В1 не помню, а В2 тоже умел в ОГЛ, емнип, хоть и медленее и с некоторыми багами, как и в d3d, который тогда ещё был сыроват и сам по себе и в его реализации на Вуду.



То есть получается когда я в Quake 1 miniglide запускаю он фактически делает так что через программу-посредника вои две вуду в SLI начинают обрабатываеть изображение, а это программа уже преобразовывает в open gl. Так?



@Anton_V, это «прокладка» между кодом Кваки, который в OGL и В2, которые рендерят в Glide, но игра, как бы думает, что она работает с картой в OGL. Минипорт просто перехватывает команды Кваки и выдаёт карте их уже в Glide. Похожим образом работают современные глайд-врапперы, только они перехватывают команды Glide и выдают на рендеринг в d3d или, например, Vulcan. Только там сейчас чуть сложнее, т.к. в старых картах и их АПИ было много того, что сейчас не поддерживается аппаратно в том же виде и это нужно эмулировать, например, палитровпнные текстуры. Это приводит к некоторым отличиям в картинке, но это уже другая история, просто для понимания процесса. С минидрайвером же было всё проще и это практически просто транслятор, ему не нужно было ничего эмулировать, поэтому он работал очень быстро. Возникает логичный вопрос: а почему бы не написать код напрямую под Glide? А это уже вопросы к Кармаку и Ко, видимо так ему удобно было, ведь работали они не на ПиСи, когда Кваку кодили и, вероятно, он просто хотел писать именно в OpenGL, который он тогда весьма нахваливал и плюсом это давало больше совместимости. При этом из-за высокой скорости miniGL и владельцы 3dfx ничего особо не теряли, может пару процентов.

ЗЫ: Преобразовывает в Glide, а не в OGL, всё наоборот.



Это не удивительно, т.к. основатели 3dfx утекли из SGI, поэтому использовали то, что хорошо знали и понимали, реализовав в железе необходимый минимум.

--- добавлено 14 окт 2025, предыдущее сообщение размещено: 14 окт 2025 ---

GLide - подмножество OpenGL, в самом названии API намёк на его происхождение.



А какой для вуду 3 2000 @183 нужен процессор(c запасом)?
Pentium 3 Katmai
Pentium 3/Celeron Coppermine
Celeron Tualatin
Pentium 4
Athlon XP



Athlon XP

--- добавлено 14 окт 2025, предыдущее сообщение размещено: 14 окт 2025 ---

Pentium 4 - уже слишком жирно



Бартон 2500+ не жирнее ли пня 2533?



@radical1010, лучше P4, их проще найти чем АэМДэ, и они с крышкой.



так и в1 может с icd работать. q3 напр, не работает с минигл, только с полным дайвером. я о том, что с железом работает только глайд в любом случае.
