Вопросы по композитному режиму CGA

Надеюсь здесь больше знатоков композитного режима CGA, поэтому просто копирую тему, ранее созданную на "Призраках" Вопросы по композитному режиму CGA - Полигон призраков

Продолжаю разработку аналога канадского скандаблера mce2vga.
Добрался до эмуляции композитного режима CGA.
В связи с этим возникло несколько вопросов.

Как известно, композитные цвета получаются двумя способами.
Composite artifact colors - Wikipedia
Color Graphics Adapter - Wikipedia
Первый - вывод чередующихся черных и белых полосок в двухцветном режиме 640х200 (встречал только белый/серый и черный цвет).

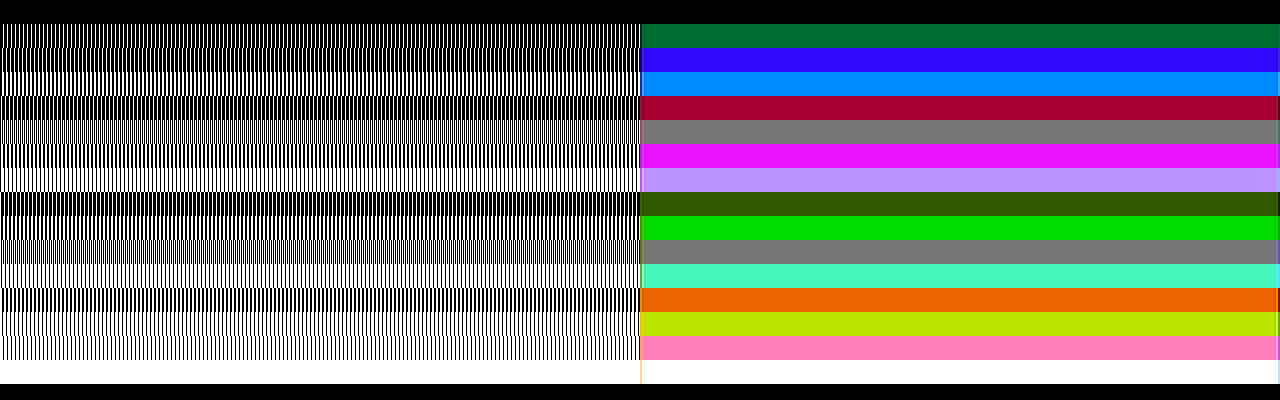

Ниже слева - полоски, справа - получаемые цвета.

Такой режим довольно часто используется в играх.
Известный и удачный пример - Burger Time BurgerTime (1983, DOS, скриншоты)


Причем белые полоски могут быть высокой и низкой яркости (белые и светло-серые). Что даёт две разных 16-цветных палитры.

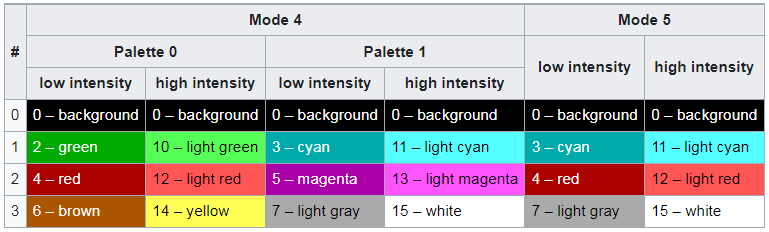

Второй способ - использование разрешения 320х200 и четырёх-цветных палитр.
Всего таких палитр три, каждая может быть высокой и низкой яркости. Итого 6 вариантов.

И тут уже всё гораздо сложнее.
В канадском скандаблере реализован композитный режим только с двумя палитрами - Palette 1 и Palette 0 режима Mode 4. Причем в двух вариантах яркости каждый.
Палитра Mode 5 не реализована вовсе.
В то же время, из более десятка просмотренных игр, мне не попадались другие палитры, кроме Palette 1 Mode 4. И в основном в высокой яркости. Хотя как минимум пара игр была в низкой.

В связи с этим возникает вопрос, были ли вообще игры, использующие для композитного режима другие палитры, кроме Palette 1 Mode 4?
Кому-нибудь попадались?

Второй вопрос касается правильных палитр композитного режима.
Распространенные в сети палитры (они же в коде канадского mce2vga) дают ошибки в некоторых играх. Например, розовое небо, вместо голубого (на первой картинке в сообщении это восьмой цвет сверху, между ярко-розовым и болотно-зеленым)

Кто-нибудь ранее сталкивался с такими ошибками?
Существуют исправленные, верные палитры?

Буду признателен за любую помощь и советы.

P.S. Видео, где розовый исправлен на голубой:



Да. Игр рассчитанных на композитный цвет CGA существует масса. Но, насколько мне известно, Mode 5 корректно работает только на цифровых RGB-мониторах и не поддерживается оригинальными IBM CGA-картами. Поэтому сам по себе в играх был реализован, но для композита не использовался.

Так и есть. Потому что в реальности существует больше чем пара типов CGA-адаптеров с поддержкой композитного цвета. Рекомендую чуть углубиться в тему здесь:Nerdly Pleasures: IBM PC Color Composite Graphics



Разве монитору не всё равно какие цвета отображать? Их же в любом случае в совокупности всего 16 (во всех режимах, включая текстовые). RGBi - 4 бита, 16 вариантов.

Правильно понял, что Вам тоже не известны игры, с поддержкой композитного режима в Mode 5?
А попадались, которые в композитном режиме используют Palette 0 Mode 4?

Спасибо! Почитаю. Тогда нужен какой-то компромиссный вариант, чтобы небо было голубым или синим, а не розовым, а яблоки красными или розовыми, а не голубыми. Либо вручную выбирать из 2-4-х вариантов.



Монитору, действительно, всё равно, в отличии от наблюдателя) А вообще, фраза подразумевала отсутствие возможности получить что-то особенное в Mode 5 на композитном выходе. Отсюда, видимо и получается то, что ниже:

Неизвестны. Если попытаться выводить Mode 5 в композит, то удастся только четыре градации серого получить (даже не 16). Но я теоретик в этом вопросе.



(q) Nerdly Pleasures: The Monochrome Experience - CGA, EGA and VGA

--- добавлено 29 авг 2022, предыдущее сообщение размещено: 29 авг 2022 ---

И кстати:

(q) CGA Composite Mode under DOSBOX (Commited r3804) \ VOGONS



Умеет ли Alley Cat композитный режим?
Нигде нет упоминания об этом. Но верхний скрин в сообщении https://zx-pk.ru/threads/34629-cga-redux.html?p=1163537&viewfull=1#post1163537 очень похож именно на него.
Сам скрин 1663892329.2454086138.cat1.jpg at Бесплатный хостинг изображений - Красноярский хостинг больших изображений



Сегодня вышла очередная интересная заметка Great Hierophant'а на тему композитного режима CGA и проблем с его активацией в различных условиях:
Nerdly Pleasures: CGA and "Intended", "Incidental" and Just Plan Wrong Graphics



Как же всё-таки получаются 1024 цвета в CGA? И действительно ли их 1024?
Тоже стоит упомянуть
