Замена Pentium-s 133Mhz на Pentium MMX 166 MHz

@John Connor, для примера.

У меня есть плата 5V-2 VER 1.0 с двумя стабилизаторами. Основной - транзистор D45H2A.
По datasheet (D45H2A pdf, D45H2A description, D45H2A datasheets, D45H2A view ::: ALLDATASHEET :::), рабочая температура D45H2A от -55 до +150 градусов Цельсия. Это крайние значения. Так-же требуется проверить режим работы под нагрузкой.
Для процессора с TDP 30 Вт (это не конкретный процессор, а пример), напряжении питания процессора 3 В и входных 5 В на стабилизаторе на нем (стабилизаторе) рассеивается 2/5 мощности - 40%, а 30 Вт процессора соответственно 60%. Т.е. рассеиваемая на стабилизаторе мощность 20 Вт. По графику зависимости выходной мощности от температуры стабилизатор выдает 20 Вт до температуры около 110 градусов Цельсия.

Такой расчет очень приближенный, даже не учитывает схему включения. Зато позволяет оценить границы рабочего диапазона.



У них максимальная температура что-то в районе 150°. Горят они обычно по другим причинам.



Касательно питания Pentium MMX... 2 контура. Ввода/вывода +3,3 В, как и на обычных пнях. И ядро +2,8 В.
На плате без поддержки двойного питания ядро будет запитано +3,3 В (+17,9%), что ему не особо полезно, конечно. Но выжить в таких условиях MMX всё же способен.



Насчет питания и перемычек. получается выставлено 2,5 * 66 МГц. Больше нет где чего переключать



Это множитель процессора. 2,5 × 66,7 МГц = 166,7 МГц.
Питание где-то ещё регулироваться должно.



Посмотрю. Но вроде как нет.



@John Connor, смотрите внимательно надписи.

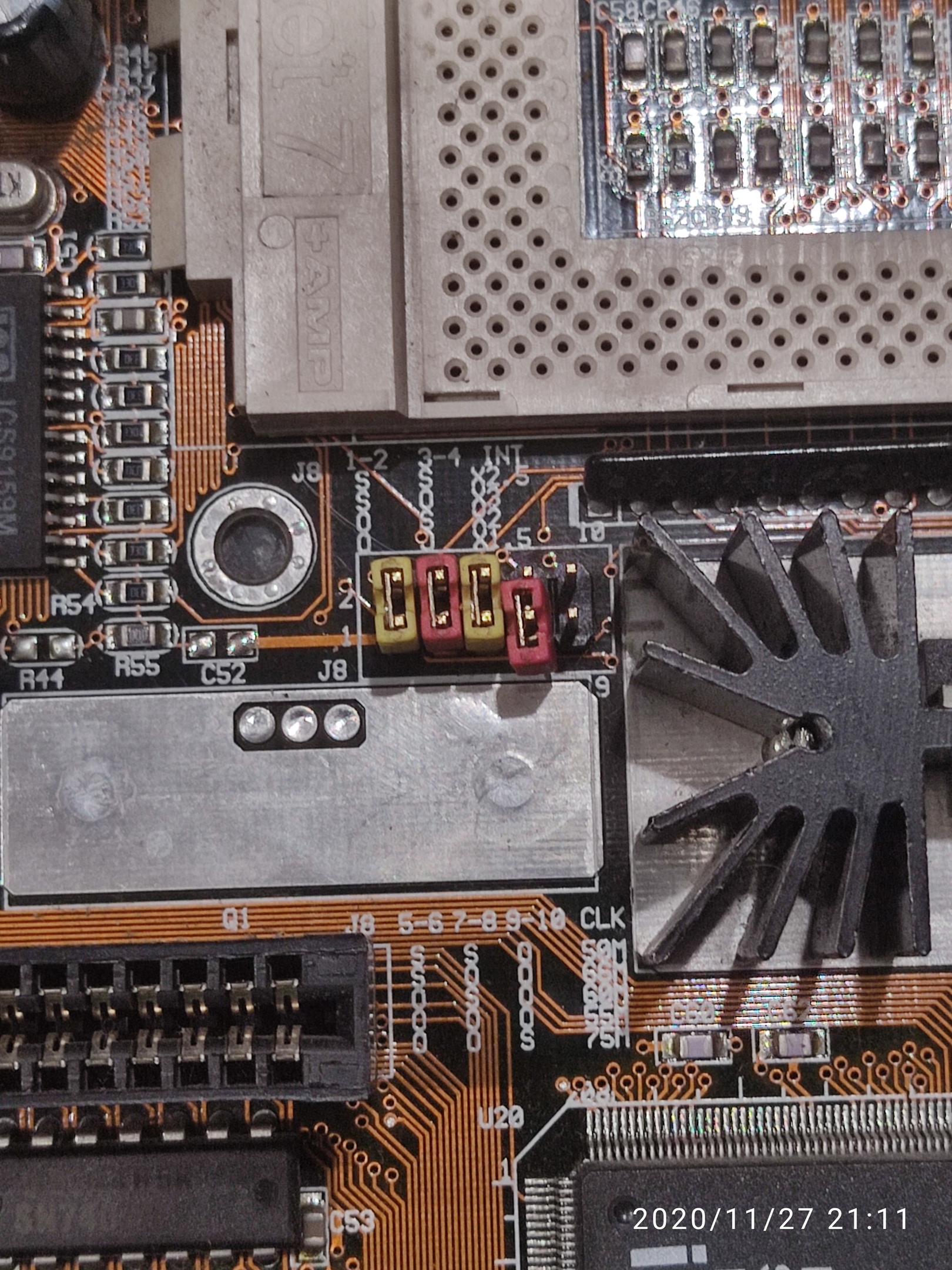

Рядом с блоком контактов J8, сами контакты 1, 2, ..., 9, 10.
Над блоком контактов таблица
1-2 3-4 INT
S S x2,5
.. и т.д.
где
1-2, 3-4 - номера контактов
S - Short, контакты замкнуты перемычкой
O - Open, контакты разомкнуты
INT - не знаю, как полностью на английском, но точно множитель частоты процессора.
На фото контакты 1-2 и 3-4 замкнуты перемычками - множитель x2,5.

Таблица ниже
J8 5-6 7-8 9-10 CLK
Продолжение описания группы контактов J8, управляющих CLK (clock) - тактовой частотой шины.
На фото контакты 5-6 замкнуты, 7-8 и 9-10 разомкнуты - частота шины (FSB ) 66 МГц.

Частота процессора 166,7 МГц, как и сообщил @Gamecollector.


Проверьте все надписи (таблицы) на плате. Они могут быть в самых неожиданных местах и не всегда рядом с описываемыми контактами (да и контакты могут быть не в одной группе).

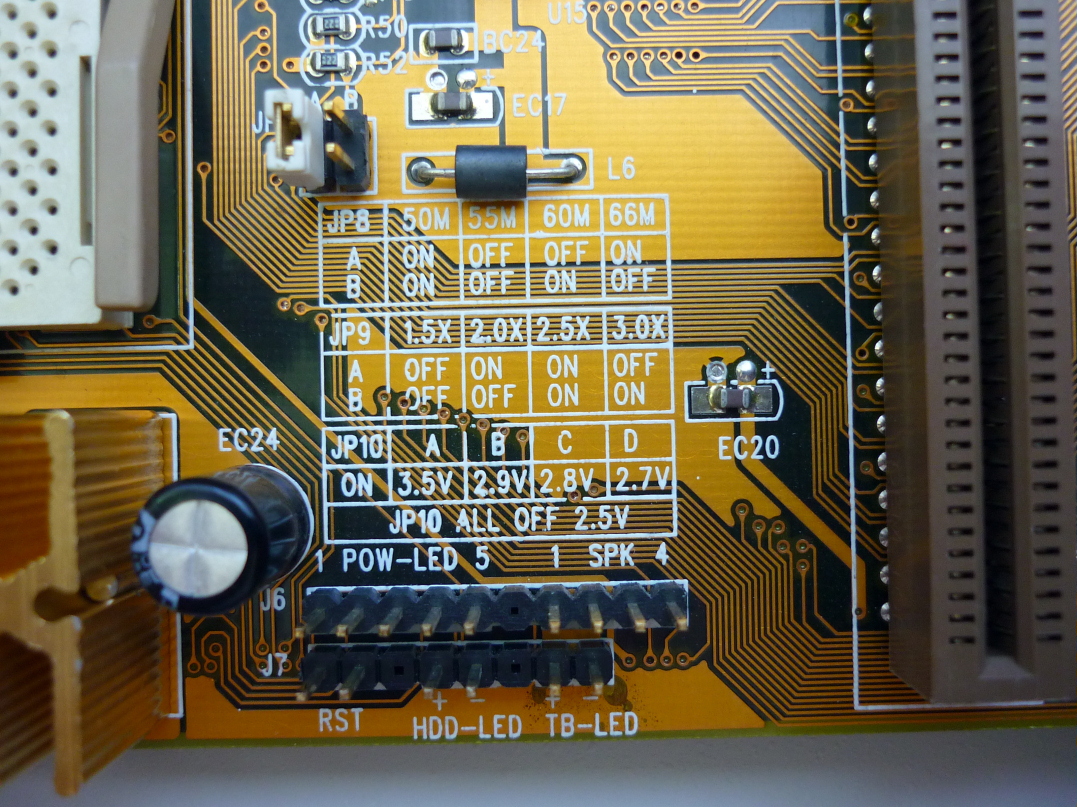

Вам нужна таблица, похожая на J10.

Проверьте контакты рядом с BIOS. Три контакта слева (JP6?), вероятно, FLASH ROM VOLTAGE SELECTOR.
Между слотами PCI есть четыре контакта.

А вот подозрительные JP9 и JP8 ниже радиатора у края платы, запаяны намертво.

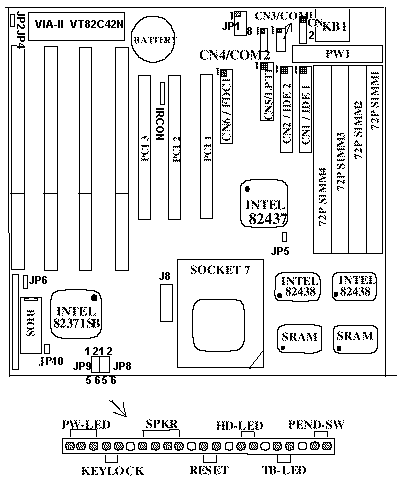

На странице '+' есть ссылка на 5I-vx1 No-Dimms в качестве аналога '+'



Все же эта мать не для ММХ. Решил я не мИчать ее. Вернул 133. А 166 ммх соберу на другой материнке. Есть пару штук именно под 166 ммх. только звуковую приобрету. На Пень 3 я купил звуковую на радиорынке за 50 р ) ALS100+ ISA



Карты ALS приметны тем, что являются клонами SB16. Все вплоть до 4000 PCI. А слово мучить пишется через букву И.



Да-да. Бывает. Мучить или мучать как правильно?



Offtop

По этой ссылке дана неверная информация. На самом деле вариант "мучать" - устаревший, использовался активно около ста лет назад. По современным правилам буква А пишется, если после неё идёт тоже гласная - мучаю, мучает - и буква И пишется, если после неё идёт согласная - мучить, мучил.

Про SB16 я тоже серьёзно, попробуйте. Разницу с режимом SBpro, например, хорошо слышно в MK3.



@John Connor, ключ в AIDA64 введите, а то незарегистрированная напротив некоторых пунктов пишет: TRIAL VERSION.



2A59GL1C... это LuckyStar, всё верно
Пойду в FAQ что ли добавлю...
