Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Про запись спикера



@alfy, Еще не досмотрел, но, поскольку сам писал с более нового IBM (тем не менее, звучащего очень похоже), скажу, что для аутентичности надо обязательно писать именно микрофоном снаружи корпуса, несмотря на звук кулеров, а для качества цифрозвука наименее шумным из доступных безмикрофонных. Еще и через цифрофильтр прогнать желательно тогда, что уж тут

--- добавлено 20 авг 2019, предыдущее сообщение размещено: 20 авг 2019 ---

P.S. Досмотрел. Он достал свои оценки, извиняюсь, из задницы. Безкорпусный метод уже звучал перегруженным и слишком резким с многими тестами и все равно хуже прямого подключения по качеству



На вкус и цвет. Мне танди больше всех понравилась.



Значит, эмулятор понравится еще больше.



Если кто-то знает, подскажите, пожалуйста, где можно найти банки звуковых карт Creative и Yamaha, сконвертированные в .sf2. Мне это нужно, чтобы через DOSBox получить такое же звучание General MIDI, которое обеспечивают реальные звуковые карты (AWE64 - в нативном режиме, Yamaha - в General MIDI под Windows и т. д.). В общем, интересуют .sf2, основанные на банках существующих звуковых карт, а не самопальные, которые, к примеру, рок играют хорошо, а оркестровые композиции плохо.



Банки из образа "Sound Blaster AWE64 Value Driver CD"
VOGONS Vintage Driver Library

В комплекте с драйверами Live! идет CT2MGM.SF2.



@Strannik_, спасибо большое! А в чём разница между этими тремя банками? CT2MGM.SF2 пробовал - не понравился, нет ощущения, что сэмплы записаны с настоящих инструментов.
UPDATE: Попробовал 4GMGSMT.SF2 - то, что надо, узнаю свой AWE64. Думаю пройти Blackthorne с новым русификатором, выбираю между ним и Roland_SC-55_Presets.sf2.



2GMGSMT.SF2 - General MIDI+Roland GS/General Standard+Roland MT-32, объем 2 мегабайта, звучит похуже.
4GMGSMT.SF2 - General MIDI+Roland GS/General Standard+Roland MT-32, объем 4 мегабайта, звучит получше.
GM35REVC.SF2 - General MIDI 3.5 МБ Rev C... вроде.

CT2MGM.SF2 - Creative 2 MB General MIDI. Может быть чуть получше 2GMGSMT.SF2.

Теоретически, в природе существует 8GMGSMT.SF2. Для DOS точно есть EAPCI8M.ECW.

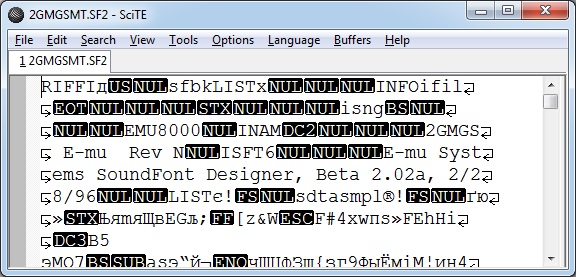

Дополнительную информацию о файле .SF2 можно посмотреть открыв его текстовым редактором.


Если исходить из того, что в банках одинаковое количество инструментов с (примерно) одинаковой обработкой, то чем больше объем банка, тем лучше звук. Но, даже при таких условиях, не всегда =)

Вот, кстати... free-soundfonts-sf2-2019-04 directory listing



@Strannik_, спасибо за подробную информацию. По вашей ссылке нашёл ещё Creative (emu10k1)8MBGMSFX.SF2 и CREATIVE_28MBGM.sf2. Особой разницы с 4GMGSMT.SF2 не заметил. Интересно, что недавно переведённый Blackthorne с Roland_SC-55_Presets.sf2 звучит значительно интереснее, чем с 4GMGSMT.SF2.



Вполне возможно. С Wavetable очень большую роль играет субъективное восприятие. Эмуляция реальных инструментов не полная. У каждого банка (если опустить банки одного разработчика разных размеров) своя "не полнота". И где-то она может ускользать или давать необычный "оттенок".
Кроме того устройство, которое использовали при разработке, обычно дает лучшее качество звука, чем его аналоги (даже более качественные).

Так же есть мелкие нюансы, которые могут не учитываться при составлении/использовании банков. Например, читал, что в банках AWE64 (с Live! поставляются те-же банки) некоторые частоты занижены по амплитуде. Это сделано с целью исключить переполнение при суммировании. Сама AWE64 после суммирования восстанавливает амплитуду. А вот что делает эмулятор DOSBох?...



@Strannik_, а какое влияние на звук может оказать это занижение частот по амплитуде без их последующего восстановления? Неправильное воспроизведение низкочастотных звуков?



Скорее средние частоты. Те, в которых звучат многие инструменты.
Соответственно, эти частоты будут занижены относительно остальных.

Если считать за базу Roland LAPC-I~[Roland CM-32L(аналог MT-32)+MPU-401].. Попробуйте MT32.sf2.
Самое близкое к Roland MT-32 - Roland SC-55 вы уже использовали.



А вот не знаю. Может быть что угодно.
С одной стороны DOSBox (или эмулятор MIDI, подключенный к DOSBox) не обязан учитывать какие-то нюансы отдельных звуковых карт, если ему не указать особо.
С другой стороны, в файле SF2 указан DSP, для которого он составлялся.
Поэтому, пробовать-слушать и составлять свое субъективное мнение.



dosbox просто пробрасывает midi-устройство. И, насколько я понимаю, нормальные sf2-семплеры должны правильно обращаться с семплами, в том числе и применять эквалайзер.



Видимо, не все они правильно обращаются с семплами. Как-то запускал Lands of Lore через SVN-Daum (20140127), чередуя использование встроенного средства для воспроизведения .sf2 c драйвером BassMidi (банк, само собой использовал один и тот же). Так вот при использовании BassMidi музыка мне определённо нравилась больше - как-то она чище и правильнее звучала. Тогда не придал этому большого значения, а сейчас вспомнил.



Сомневаюсь, что есть "окончательно правильный" эмулятор. Слушать и слушать.

Вот еще банк Reality_GMGS_falcomod.sf2. Большой и, вроде, хороший. Идет к Soundfont Midi Player.
Станица загрузки: Falcosoft Windows software
Прямая ссылка: http://falcosoft.hu/reality_gmgs_falcomod.zip

Offtop

Подключил к DOSBox OmniMIDI, послушал несколько банков в DOOM.
MT32.sf2 - довольно "грязно" с "глубиной", при этом слух не режет.
Roland_SC-55.sf2 - Звук местами "гладкий", местами "грязный", "глубокий", стерео.
CREATIVE_28MBGM.sf2 и Reality_GMGS_falcomod.sf2 для меня звучат почти одинаково. Звук "гладкий" и "глубокий", стерео. Очень похоже на SB Audigy 2.
Yamaha_XG_Sound_Set.sf2 - звук сильно урезан, местами более "плоский". Заметно при переключении банков. Потом ухо привыкает.



@Strannik_, Мне казался звук 2-мегового наиболее сбалансированным, а звучание различается довольно сильно, не просто качество. А реально сидел в 90-х с каким-то 8-меговым.



@Strannik_, поиск идеального эмулятора, как и банка - занятие вечное) Reality_GMGS_falcomod.sf2 - хороший, в паре игр послушал, результат нравится.



Плата AWE64 разведена под установку микросхемы ОЗУ 512 кБ или 2 МБ. Складывается впечатление, что в Creative 2 MB посчитали слишком хорошим вариантом для обычного пользователя. На столько хорошим, что составит конкуренцию AWE64 GOLD с 4 МБ ОЗУ. И желание пользователя приобрести модуль памяти упадет почти до нуля.
Разницей в цене микросхем ОЗУ можно пренебречь.
