Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Столкнулся с проблемой.

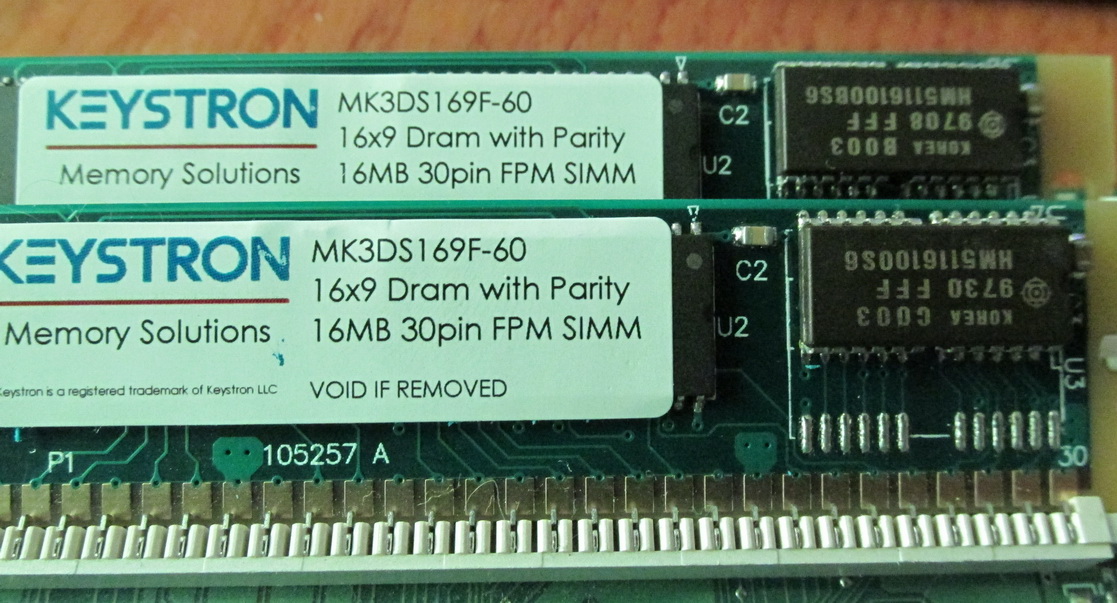

SB32 CT3670 не видит 16Мб модули.

Еслть ли какие проблемы с совместимостью у семейства AWE32, или они жрут любые SIMM30?
1Мб и 4Мб модули воспринимает без проблем. Других 16Мб модулей сейчас для проверки нет. Да и сами модули не на чем быстро проверить - надо закапываться в шкаф и разбираться с имеющимися непроверенными 386 и 486ISA материнками...

--- добавлено 12 сен 2019, предыдущее сообщение размещено: 12 сен 2019 ---

Модули вполне обычные 2x16M4+16M1. Или AWE32 едят только 9х16M1?



Погонял в Doom 2 через SVN-Daum (20140127) разные банки с AWE64. Практически тот же звук, который я слышу на реальном AWE64 без эмуляции, даёт 4GMGSMT.SF2. С 2-мегабайтным вариантом что-то нет - местами слышны какие-то странные звуки, которых быть не должно. Yamaha_XG_Sound_Set.sf2 вообще не понравился, какая-то звуковая какофония. Скорее всего, проблемы эмуляции.



На работе искали железо под разовую задачу, вроде бы решили что хотели (скорее-всего что-то подключить по ISA было нужно). А у меня с этими поисками вопрос появился. На современных материнках, которые под Windows 10 уже "заточены", есть выводы для подключения планки Com\LPT и в bios их настройка присутствует. Можно ли сегодня рассчитывать что возможно через LPT подцепить что-то кроме принтера, т.е. самый простой самодельный ковокс хотя бы - для DOS? Или там все под 10-ку упилено напрочь и все работает уже через нее только.



@Колючий, четность AWE вроде не нужна. Насчет остального - хз.



С 1Мб и 4Мб модулями работает независимо от чётности. Пока подозрения на неисправные модули. Хотя пара пришла в не вскрытом виде...



Зачем? %озадачен%

Offtop

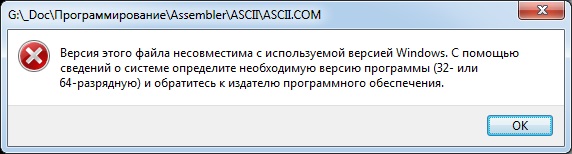

Под Win10 x64 программы для DOS не запускаются. Совсем.

Под Win10 x32 заблокирован низкоуровневый доступ. Т.е. работа с портом COM или LPT только через драйвер Windows.
Вот Windows приложение через драйвер Windows должно вполне нормально работать. Естественно, учитывая накладные расходы, могут возникнуть задержки.. меньше 100 миллисекунд.
Лет 10 назад писал программу для связи с промышленным устройством через COM порт под Windows. Без проблем работает от Windos XP SP3 до Windows 10 x64.



@Strannik_, Offtop

пока просто интересно, может ли заработать ковокс под чистым досом на современном железе или вся поддержка сегодня только через драйверы ОС (например, поддержки EGA-видеорежимов у NVIDIA похоже больше нет, на GT 440 еще было, желтая палитра вместо белого цвета, а на GTX 105x и выше - вовсе виснет); покупать чтобы проверить это плату расширения с портами или специальную косичку для материнки пока необходимости нету



@Tigoro, Насчёт lpt не знаю, но принтер точно работать будет. На самом деле, если говорить о чистом досе, вы сначала попробуйте его запустить на современном контроллере hdd. Если у него нет режима legacy, то шансы запуска крайне малы.



@Goblinit, как повезет. Offtop

Пока не разбирался еще, если будет действительно такая необходимость; поддержка legacy загрузки с устройств до обновления биоса была; да и PTS-DOS я каким-то образом уже запускал, чтобы знать, будет ли вообще дос-то запускаться. Если наэкспериментирую что-то - отпишусь; специально покупать платы расширений или "косичку" для материнки пока не планировал, знаю что с небольшой возней и платами XP можно запустить на одном ядре системы моего уровня; я сам только 7-ку устанавливал с помощью временной ps\2 клавиатура и добавления драйверов usb 3\sata 3 во время установки системы.



Немного о SB0220.

Но у меня вдруг вышло получить от неё замечательнейший WT синтез с огроменными банками (сколько в оперативку влезет) в DOS играх под Win98.

Занялся перетруцшиванием *.sf2 банков. Сначала прослушал мелочь до 8Мб на SB32. До 28Мб не вышло - не подружилась моя SB32 с имеющимися 16Мб SIMM30. Дальше прослушивать - нужна SB Live!. Вытянул SB32, поставил Live!, 0220 - не собирался я на стенде DOS игры трогать - только послушать звучание хорошо знакомых midi в WinAmp. Дрова и софт поставил с диска, что шёл вместе со многими 0220. И вот прослушав и отобрав понравившиеся банки, не задумываясь, запустил Doom. Ещё на этапе загрузки вспомнил, что стоит 0220 и как обычно, после установки дров, эмуляции SB16 в списке устройств не появилось. После чего офигел, услышав, что главное меню с музыкой, причём играет крайний прослушивавшийся банк... Звучание чуть отличается от WinAmp, но это привычно. Перед установкой 0220 Doom запускал на SB32, музыка бралась General MIDI, именно туда семейство AWE выводит музыку, синтезируемую при помощи загруженного банка. Как оказалось, програмный синтез SB Live! делает то же самое.
Звуковая карта была выбрана Sound Blaster, A220, I5, D1. И не смотря на отсутствие эмуляции SB16 в списке устройств, 0220 заняла эти ресурсы и выдала нормальный звук...

Это не голый DOS конечно, но в Win98 уже на голову лучше того, что обеспечивают те же кодеки CMI8738.



@Колючий, это очередное открытие Америки. Уже сто раз обсосали, что при установке WDM эмуляция SB Pro включается в 98 винде по умолчанию. Родной диск от SB0220 в автоматическом режиме устанавливает именно WDM драйвер. На этом диске есть и VxD, можно пробовать принудительно. А банки SF2 будут звучать точно так же на любой карте Live, не только на 0220.

PS: попытка поставить на 0220 драйвер VxD может закончиться экраном смерти. Это единственная такая странная Live, все остальные ревизии хорошо дружат с VxD.



Но в первый пост почему-то так и не попало...



Под Windows 9X, что ISA-шный emu8k, что PCI-шный emu10k и более поздние, играют MIDI-музыку через sf2 примерно одинаково, разве что 10k чище звучит. 10k это тоже вполне себе аппаратный и функционально совместимый с 8k синтезатор. Более того, для него вроде был даже аппаратный досовский модплеер кем-то написан.



Я до этого довольно много мучал конкретно эту карту и не смог добиться нормальной работы DOS игр в Win98. Что именно у неё в этот раз каким боком встало - не знаю. С Бсодами при установке VxD драйвера ранее не сталкивался, вероятно, везло с конфигурацией.



CT3670 не поддерживает 32мб (где-то видел инфу, что поддерживает максимум 8), проверял лично. Эти же модули нормально работали на CT3990.



Пальцем в небо - по дилетантски предположу, что, может быть, не нравится EDO память? Определять по внешнему виду не умею, какая она на фото.

А аналогичное поведение VXD дров (без отдельного устанавливаемого драйвера эмуляции СБ) уже обсасывали или я таки открыл Америку сейчас? Сколько раз про это WDM ни читал, подтверждения эксклюзивности этой фишки именно у WDM модели дров на собственном опыте не получал.



Это FPM. Проверял по даташитам чипов. Да и ЕМНИП, EDO во времена распространения SIMM72 уже пошла.



Кстати EDO-память (через переходник с 72pin-simm) в бластерах работает.



Граждане, посоветуйте звук карту без гаме порт, что бы драйвера были мало места в памяти занимали и что бы была примерно как SB128 по совместимости с играми или даже лучше, а то вроде везде работает СБ128, а в Аладдине нет.



Любой креатив на isa: sb pro, sb 16, awe.
