Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Для внесения некоторой ясности. Нахваливая CT2940, я вспоминал про ямаховский OPL эдак раз... нуль где-то. И про то, что она вибра, я тоже не вспоминал. Я имел в виду, что у 2940 один из самых лучших аналоговых трактов вообще за всю историю Creative эпохи ISA. OPL там или CQM, по барабану. Она меньше других фонит, вот что важно. По чистоте звучания сравнится с AWE64. А вот AWE32 со своими шумами далеко в попе.

Это было актуально, возможно, в 90-е, когда 90% пользовались настольными пищалками. Сейчас абсолютно не актуально. Берёте любой хороший усилок, любой хороший эквалайзер, втыкаете туда вибру, и эффекты "полноценного" SB16 вам становятся до лампочки.

Не примерно, а просто одно и то же.

Про важность и аутентичность OPL это бесполезный и бесплодный разговор. Каждому своё. Мне всё равно, лишь бы звук был снят толково, смикширован толково и подан на выход толково. Если это делается цифровым способом, плюсы собственно в отсутствии аналоговых наводок, минусы в сложности синхронизации. Если это делается аналоговым способом, соответственно всё наоборот.



Кстати, не помню, а было ли где-то реальное сравнение звучания православного OPL Ямахи и еритического CQM, чтоб вот явно было слышно в чём разница?
А до кучи, еще бы с программными эмуляторами из ДОСБокса сравнить.
Очень мне интересно. Я вот разницы вообще не слышал и не знал, что она есть, пока столько обсуждений не увидел.



@LANRUS, спасибо за подробное пояснение, теперь всё встало на свои места)

--- добавлено 9 июл 2020, предыдущее сообщение размещено: 9 июл 2020 ---

Кто знает, есть ли существенная разница между картами Yamaha 724 (Genius) и 754 (XWave)? Я так понимаю, что обе по звучанию не дотянут до DB50XG. Отличаются ли они по качеству General MIDI между собой? Интересует только General MIDI в DOS-играх под Windows 98 или сеансе MS-DOS.



Ну вот для меня, например, это и есть самое важное при выборе звуковой карты. А что оно такое за "волновые таблицы" и для чего они нужны, я так и не понял Хотя @MAN-biker мне ещё давно о них говорил. Не говоря уже о том, что такое "усилок", "эквалайзер" и другие нехорошие слова.
Каждому своё, да.

Я в "Википедии" слушал - разница вполне заметна: File:FM Comparison - Genuine Yamaha OPL FM vs. CQM.ogg - Wikipedia



YMF724 - базовая модель линейки.
YMF754 - старшая модель линейки. Относительно YMF724 добавлена (из изменений, влияющих на качество звука) обработка входного SPDIF без предварительного преобразования частоты дискретизации.
Драйверы у всей линейки одни, включая банк сэмплов для MIDI ydsxg.dat.

Звук сильно зависит от внешней микросхемы кодека.
Через SPDIF, скорее всего, разницы вообще не будет.



@Strannik_, ясно, буду знать. У Genius 128XG SPDIF не распаян. Что касается кодека, то в обзоре на ferra пишут, что в YMF754 от XWave стоит "18-разрядный четырехканальный аудиокодек STAC9708T от SigmaTel (такие же, к сведению, применяются в более дорогих картах Creative SoundBlaster Live! Platinum 5.1, Aureal Vortex2 MX300 и некоторых других). Кодек напрямую (без предусилителей) соединен с входными (линейный и микрофонный) и выходными (стерео фронт и тыл) аудиоразъемами".



Попадалось, разница есть. Мне в принципе нравятся оба варианта.
CQM на мой взгляд значительно хуже выглядит при проигрывании миди в аудиоплейере. Те же треки в играх звучат немного иначе и негатива у меня не вызывают.

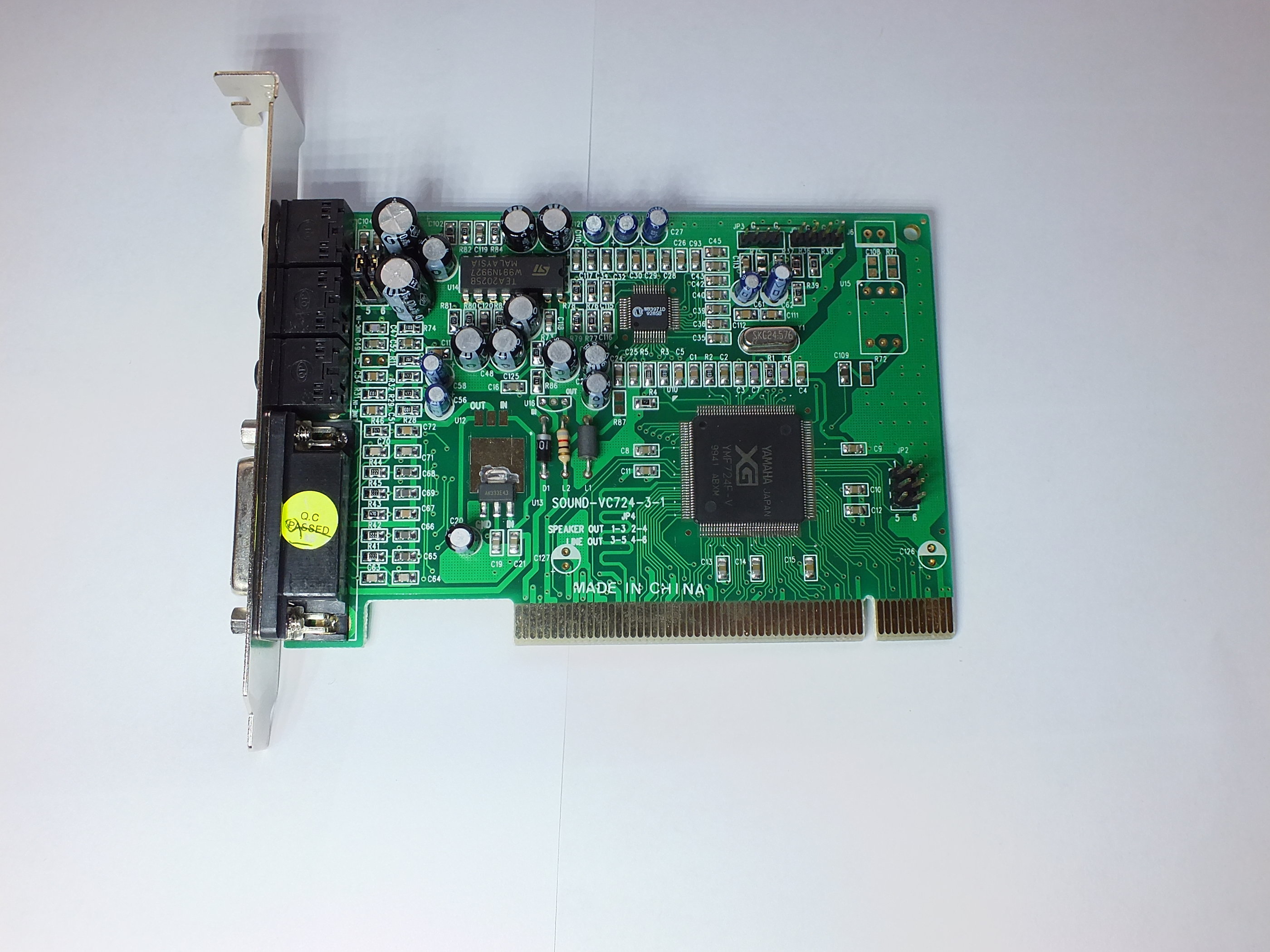

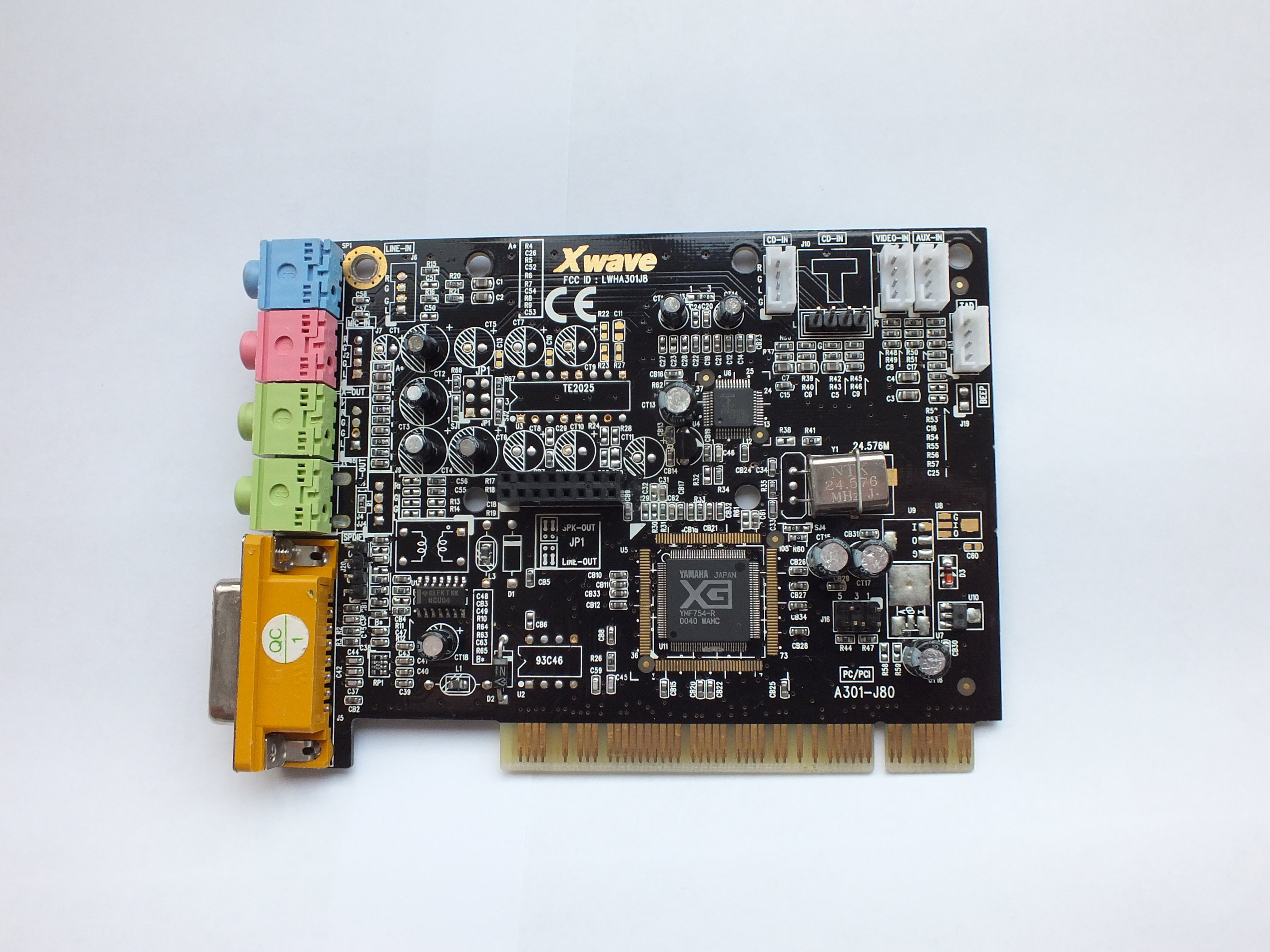

у меня есть обе эти карточки, а также ямаха DB50XG на почте уже. Как получу дочку, могу записать семплы со всех карт.



Конечно, запишите. Думаю, многим интересно. А на слух разницу между 724 и 754 ощущаете? И какие именно у вас карты?



я пока их не слушал

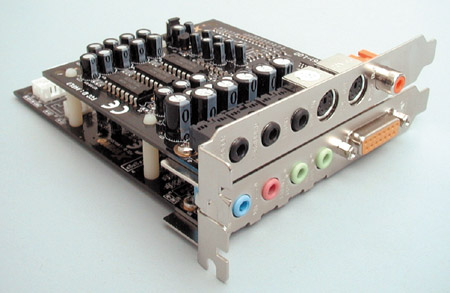

Сильно порезанный XWave.
Я так понимаю, для него вся идея во второй плате с интерфейсами.



@R4kk00n, про все карты в целом сложно что-либо утверждать, мало ли, какие извращения существуют, но на практике - да, у подавляющего большинства типовых звуковых карт от Creative и ESS это чип, ждущий стандартных OPL'ных команд на порте 388. Разве что, сами карты нужно сперва инициализировать.



@Yuriy_X, запись ничего не даст. Все идентичны. У PCI карт банк загружается в ОЗУ и хранится там при каждом старте винды. Идентичен банку DB50XG, хранящемуся в её ROM. PCI варианты в голом досе работают только в качестве FM (отвратительная политика тех времён, которой придерживались почти все производители - отрезать в дос-драйвере всё и вся, что только можно отрезать). У DB50XG опорная частота 44кГц, у PCI карт 48. Разницу услышать невозможно. Итого разница будет оцениваться не между синтезаторами (которой нет), а между их аналоговыми трактами.

744 и 754 имеют квадрофонию, работает она исключительно в Win9X, а в 2000/XP квадра недоступна. 724 модель только стерео (аппаратно). 740 - это 724 с какими-то там отрезанными плюшками (не помню, какими). Отличие 754 от 744 тоже не помню, но какие-то минимальные есть. Всё позабыл, старый я. Говорят, что 754 в голом досе жёстко привязана к схеме 220/5/1. Я такого не видел, у меня крутились две штуки 754 на разных ресурсах свободно.



Интересно, не знал, что банки одинаковы.

Да, это печально. Предполагал, что с подключением через SB-Link можно использовать ямаховские банки через General MIDI, но, почитав форум, понял, что ошибался.



SB-Link - это доступ к аппаратным IRQ и, главное, DMA, аналогичным таковым у шины ISA.



CQM насколько я знаю программно и функционально совместим с OPL3. ESFM - имеет расширения, которые даже поддерживают некоторые игры.



поэтому как ни крути, а дочку покупать придется



Можно обойтись двумя YMF7xx в двух системных блоках, соединенных MIDI кабелем. Стоить будет дешевле.
При достаточной производительности дополнительного блока (где-то от P3-1000 МГц), добавится возможность эмуляции GM с различными банками и MT-32.
