Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



http://kawai.spb.ru/files/sound/



@Strannik_, спасибо, а у меня он не открывался в тот день - я решил, что всё.



Тут назрел вопрос, а чем, собственно, различаются AWE64 и AWE64 Gold? DAC...? Установленная память? И гуглил и тут смотрел. Такое впечатление, что "полирнули", на некоторых добавили "тюльпаны", поменяли цвет текстолита и все? Если я правильно помню, - разница у них была, (во всяком случае у нас), - баксов 10-15!



Больше памяти + ЦАПы и ОУшки кошернее. По ценах ГОЛД сейчас дешевле 100$ ненайти, а обічную можно и за 10 найти



Насчет больше памяти... И там и там при нормальных руках, (или деньгах), до 28mb засунуть можно. По ЦАП-ам сведения разнятся, - 18-20 bit. Сигнал/шум - практически одинаково, (во всяком случае человеческий слух разницы не услышит), Усилки, - насчет кошернее, не уверен, (сало все равно лучше ) А сколько сейчас стОят, собственно без разницы. Просто сейчас на столе и та и другая. Думаю - "Какую слить?"



Ну ГОЛД сольеш за хорошие деньги, а обычную по цене хорошего обеда в общепите)



Обычную по цене хорошего обеда в общепите, а голд, по цене хорошего обеда в хорошем ресторане, на пару с девушкой.
И там и там за жрачку так что лучше не продавать вообще.



@dante1, DAC один и тот же, проприетарный, ставился на все ревизии с чипсетом 8903. Различия только в ОУ и в отсутствии силового тракта SPK для пассивных мониторов, что в теории уменьшает помехи на линейном LineOut выходе. Единственный чипсет, у которого и DAC, и аналоговый микшер встроенные, это следующий полностью интегрированный 8920, он же последний для ISA, использовался в ревизии 4520. Однако в самых последних ревизиях 4540 и 4560 произошёл вновь откат на предыдущий чипсет 8903, т.к. без него было не получить цифровой выход WAVE. В ревизии 4540 он получился идентичным 4390, т.е. неполноценным, а вот в ревизии 4560 он уже полностью рабочий без оговорок. Но эту карту нигде не купить.



Как-то без надобности до сих пор было - а что, у SB16 нет возможности программно настроиться на моно вывод？Так, чтобы по обоим каналам line-out/spk-out выводил смешанное левое-правое？А не левый в одиночестве чтоб играл своё？Например: есть моно колонка с входом моноджек - как на неё без материальных ухищрений оба канала подать с карты？



@дядя Лёша, лечится паяльником. Я бы смешивал Л+П через два резистора Ом по 200...1000.



@2Rain, по классике после смешивания двумя R ещё полагается перед выводом кинуть на "землю" через 10R. И ещё неплохо бы перед обоими R врезать по C. Неполярные.



Ёмкости излишне (нет там постоянки). А слегка пришунтировать (слегка, а не десятью Омами!) наверное полезно. Хотя, учитывая низкий выходной импеданс звуковухи, излишне и это.



@2Rain, прочти внимательнее. 10R - это не десять Ом! Это R Ом, умноженное на 10. Это значение, в десять раз (не строго, просто на порядок, около 10 раз) превышающее сопротивления R на обоих каналах. Если R=200 Ом, то "пришунтирование" должно быть около 2 кОм. R=1kOm вообще слишком, громкость упадёт на фиг. Лучше действительно в райное 100-200 Ом. Но @дядя Лёша это не устраивает, что он и ясно определил сразу. Он вообще не любит самодеятельность, много лет сторонник стоковых железяк и хитрой программной настройки. Но в данном случае вряд ли поможет.



Очень часто обозначают 10 Ом как 10R. Особенно на планарах. Против R * 10 ничего против не имею, хотя и смысла особого не вижу.
По-хорошему было бы вообще сделать микшер на операционнике, с подачей на инвертирующий вход. Но и так сойдёт (с).

2 резистора - прямо жуткие "материальные ухищрения"!



Ну, почему же, ведь это можно сделать просто в переходничке, втыкаемом между картой и колонками.



@дядя Лёша, если не ошибаюсь, ASUS, которая вибра, должна уметь весь микшер в один матюгальник вещать. Но этот выход у неё усиленный, специально под PC Spk. Можно подобрать одно сопротивление и вывести как линейник. А если твой матюгальник ещё и пассивный, тогда и гасить вообще не надо.



Привет. На повестке два вопроса:

1. Звуковая карта на чипе ES1868F. Нашёл архив для инициализации в DOSе. ESS1868 - Старый DOS. Abandonware, старые игры и программы - скачать!
DOS карту не видит. Карта труп или для ES1868F нужны другие утилиты?

2. Есть ли какие-то кардинальные различия между "вибрами" CT4170 или CT4180?
Если не заведётся ES1868F, есть мысль взять одну из них.

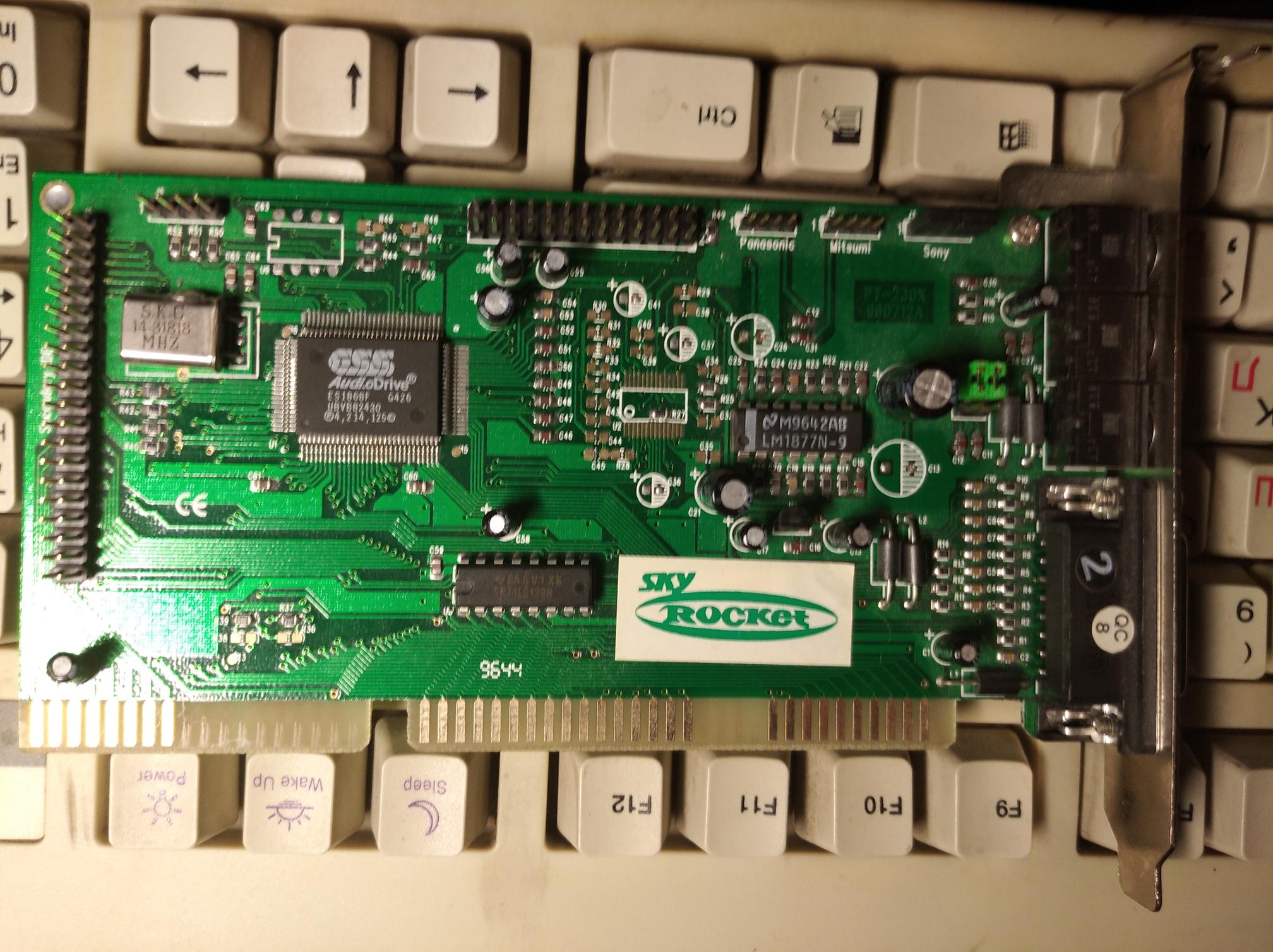

Теперь понятно, почему не инициализируется ES1868F. Кто-то умыкнул микросхемку (в левой части сверху) 93LC66 - CMOS 4K 3-Wire Serial EEPROM.

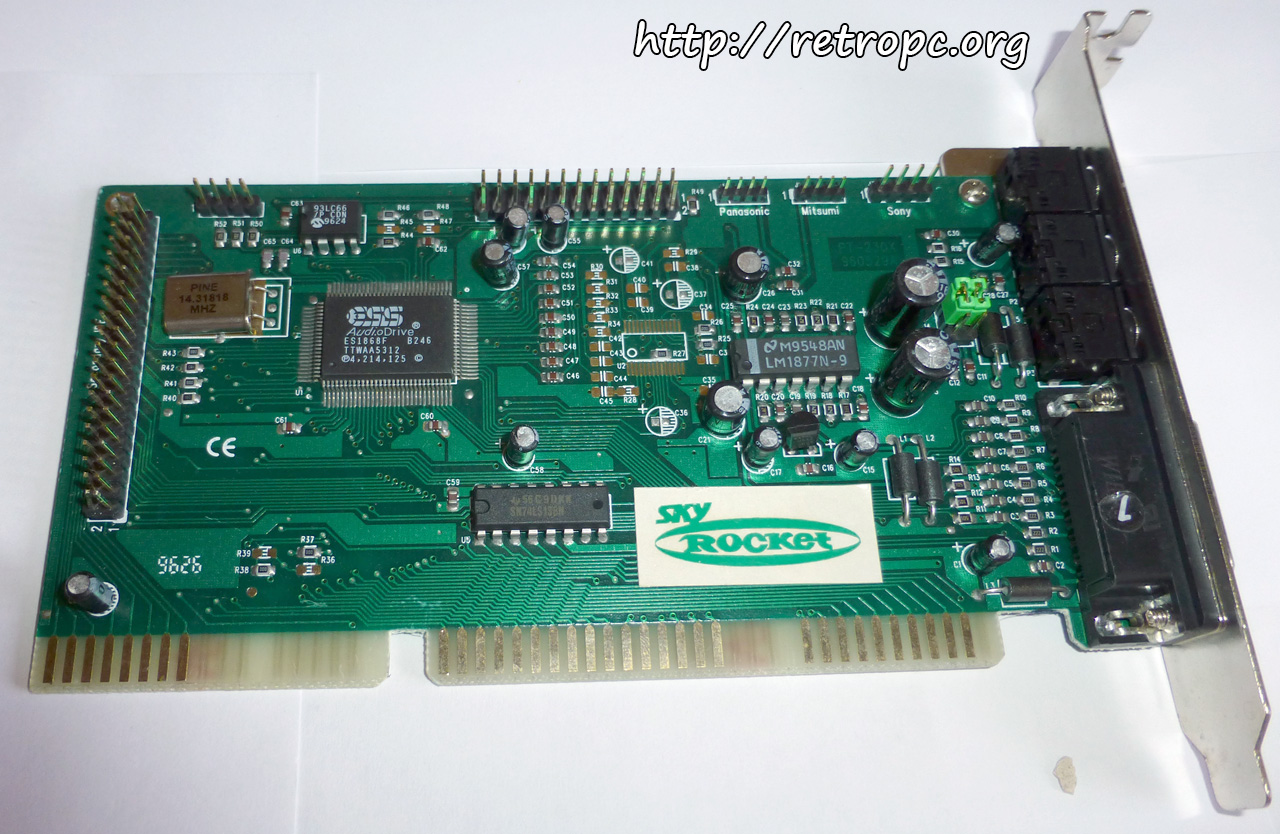

Вот фото, как должно быть:

На моей плате и конденсаторов не хватает.
Придётся забыть о ней.

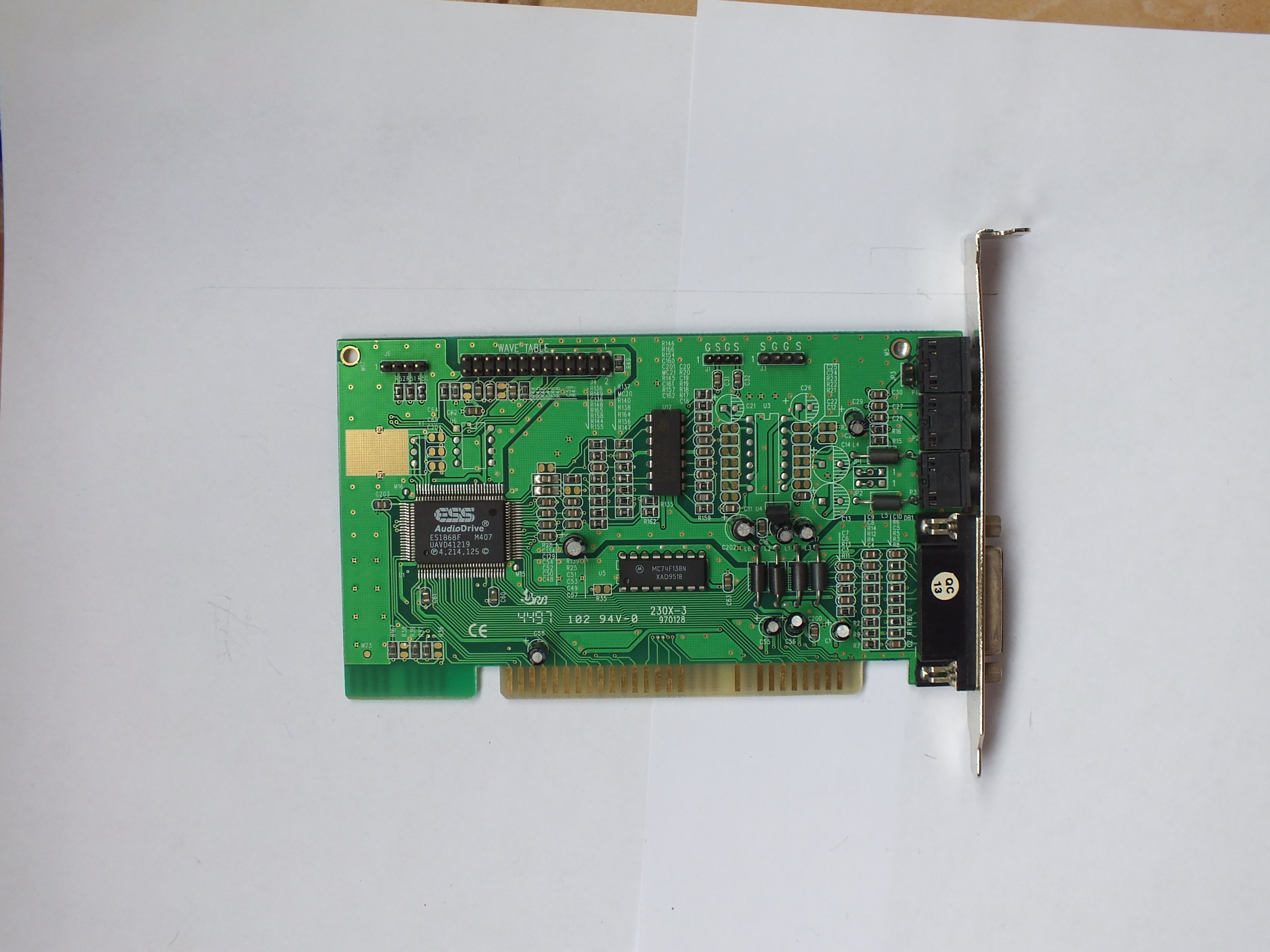

Это EPROM. у меня тоже есть 1868F и там его тоже нет.
И в отличии от карты которую вы указали для примера, не хватает только одного кондера.



Следы выпайки есть? Конденсаторов и епромки могло и не быть.
