Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



@Yuriy_X, и не забыл LPT отрубить в "бивисе"?



К сожалению, выбор Legacy ISA ничего не даёт - карта так же использует IRQ 5. Пробовал LPT отключать и выбирать для него IRQ5, это ничего не меняет. DOS-инициализатора для Aztech MM Pro 16IIIS+ не нашёл.



Unisound и то умеет?



@Jccwu, вроде да.
@Yuriy_X, VOGONS Vintage Driver Library
Если в перечисленном списке есть совпадение PRO 16III, надо пробовать.

Вот ещё интересная ссылка.
И вот выдержка оттуда же:

Это к слову о том, как unisound умеет рулить ресурсами.



@LANRUS, к сожалению, не нашёл способа менять IRQ через unisound.com. Думаю, она это не умеет, а только инициализирует карты и позволяет управлять их громкостью. По ссылке на драйверы есть папка PRO 16III, там есть архив AZTPNP.ZIP (он есть и на официальном сайте). Он содержит какую-то очень древнюю утилиту, которая устанавливается только из-под Windows и прописывается в autoexec.bat. При этом не запускается из-под Windows 98 SE.



@Yuriy_X, ясно же написано:

"If you have a BLASTER variable configured (using SET BLASTER) then it will use settings from that variable."
"Если есть переменная окружения BLASTER, то используются настройки из нее."

Сначала в командной строке (не через файловый менеджер) задайте переменную окружения с требуемыми значениями, например:
SET BLASTER=A220 I7 D1 P330
Затем запустите unisound.com



Я для этой цели когда-то использовал DWCFGMG.SYS. Но штука капризная и без гарантий.



Пробовал, в этом случае unisound.com обнаруживает Sound Blaster на ресурсах A220/I7/D1,3, однако игры не видят его на этих ресурсах. Например, Setup игры Duke Nukem 3D при выборе IRQ 7 сообщает о неправильном IRQ.



@Yuriy_X, у вас в BIOS параметр PNP OS Installed в значении No или Yes?
При значении No BIOS настраивает устройства не участвующие в загрузке.
Задайте Force Update ESCD значение Enabled, чтобы обновить ESCD.

Проверьте, какое требуется значение IRQ-7 assigned to: PCI/ISA PnP или Legacy ISA для правильной инициализации звуковой карты. Смотрите документацию на карту и её драйвер.

Во время загрузки компьютера проверьте таблицу устройств (выводится до загрузки операционной системы). Проверьте, что IRQ 7 не занято другим устройством.

Чтобы исключить вероятность неисправности материнской платы попробуйте подключить другое устройство с IRQ-7. например, другую звуковую карту.



LPT порт включить и проверить его работу чем-нибудь, хоть нуль-модемным кабелем.

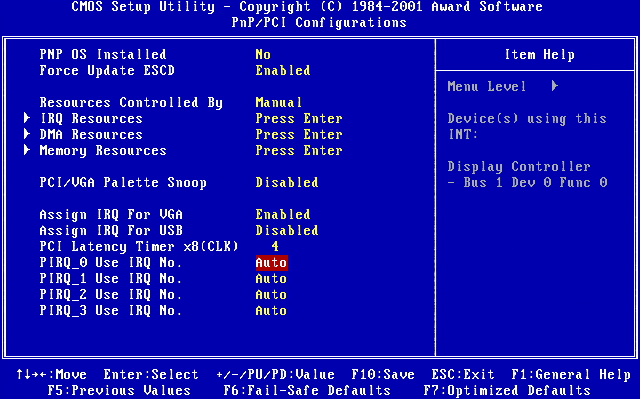

@Strannik_, PNP OS Installed - NO. Пункта Force Update ESCD не нашёл, есть Reset Configuration Data. Его я меняю на Yes, когда надо применить новые настройки, при следующем входе в биос он сбрасывается в No.
В табличках ISA/PNP Device Listing и PCI Device Listing ни одно из устройств не использует IRQ7. При этом при использовании AGP видеокарты Matrox G400 в Windows 98 вторая видеокарта - S3 Trio64 - отображается как неработоспособная, потому что не поддерживает отображение на нескольких мониторах. При этом в Windows она занимает тот самый IRQ 7. Попробую её вытащить из системника и попробовать снова в биосе изменить параметры для IRQ7.

--- добавлено 24 фев 2021, предыдущее сообщение размещено: 24 фев 2021 ---

А для чего, о чём это скажет? Кабеля нет, но есть LPT-принтер.



Выше была мысль про исправность железа.
IRQ7 - Это в первую очередь определённый контакт в ISA слоте, связанный с определённым выводом южного моста. Проверишь, хотя бы на уровне южника, нет ли проблем.



Да, это одно и то-же.
После установки в Yes выполняется сброс/обновление конфигурации и переходит в состояние No.

Идея с извлечением S3 Trio64 может помочь. Вдруг, BIOS её не настраивает, как не основную, а сама видеокарта откликается на IRQ7 вместе со звуковой картой.
Если проблема в видеокарте, то попробуйте переставить её в другой слот. BIOS распределяет IRQ по своим внутренним таблицам и одно устройство на разных разъемах (PCI) может иметь разные IRQ.

При проблемах настройки лучше начинать с минимальной конфигурации: блок питания+материнская плата+процессор+немного ОЗУ+видеокарта+клавиатура+проблемное устройство.
Если при загрузке BIOS выдает правильный список устройств, до добавить загрузочный накопитель, зайти в операционную систему, все настроить и проверить.
Потом добавлять остальные устройства по одному с проверкой работы, пока вся система не будет собрана.



@Strannik_, спасибо, попробую!



Для смешанных систем сложнее.
Для ISA идут отдельные (неразделяемые) линии для каждого IRQ.
Для PCI - четыре линии запросов INTR A, B, C, D; каждый из разъемов карт расширения подключен ко всем INTR и передает по ним (одному из них) все свои (разделяемые) IRQ; чипсет сам разбирает что и откуда пришло.
Из-за разницы принципа работы прерываний для ISA и PCI важно, чтобы в смешанной системе карты расширения ISA использовали IRQ монопольно (не разделяя его с другими картами, включая карты PCI и оборудование материнской платы).

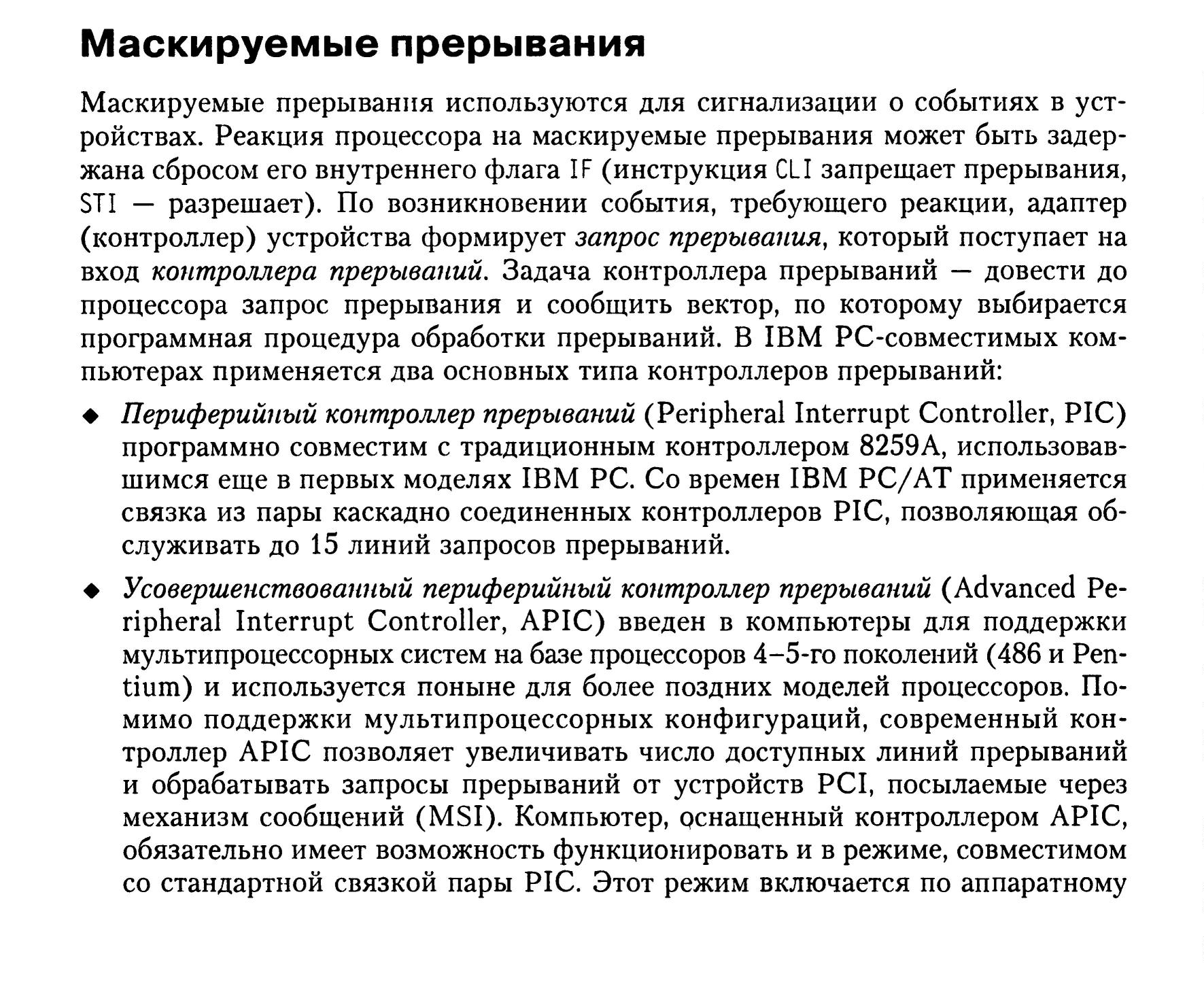

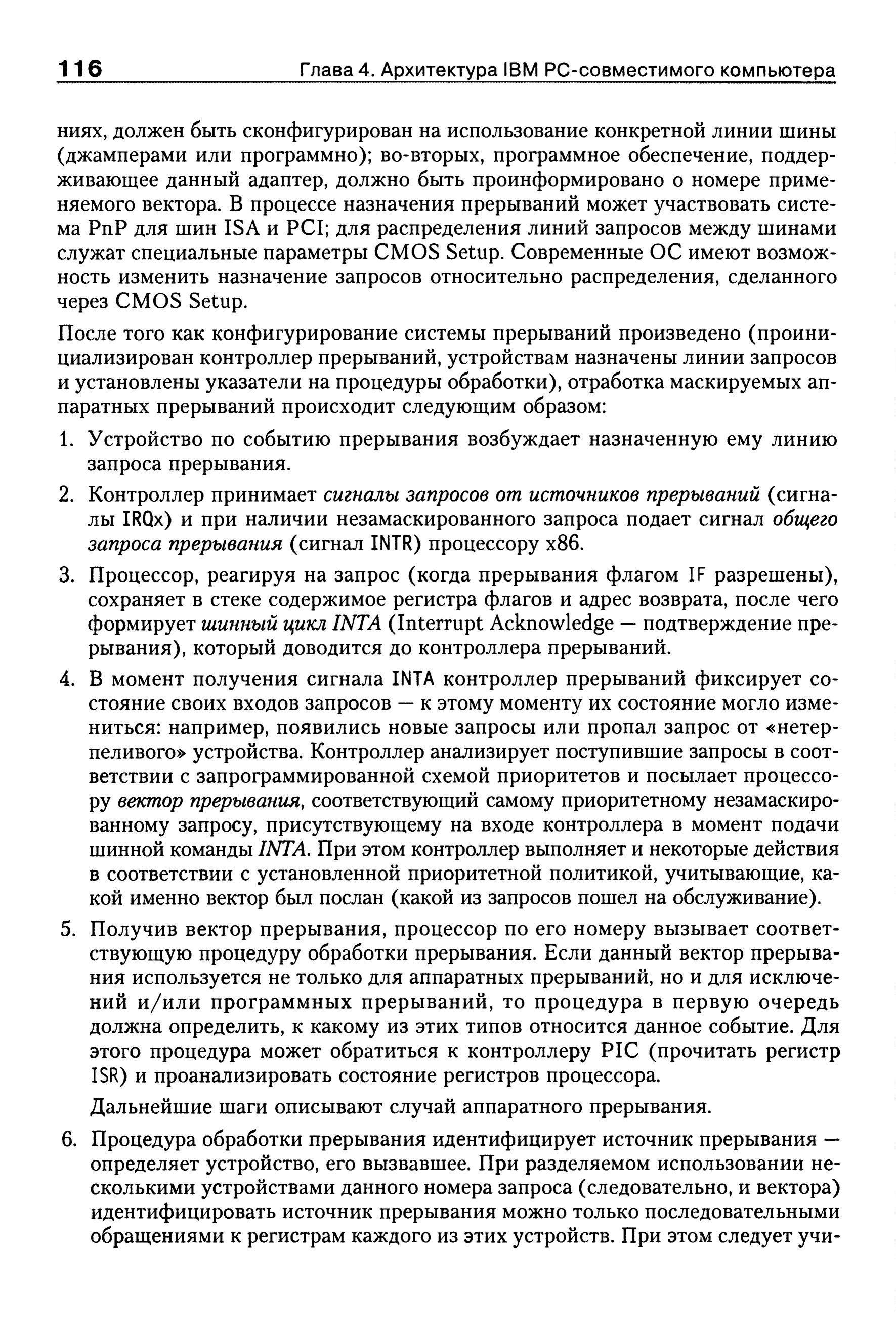

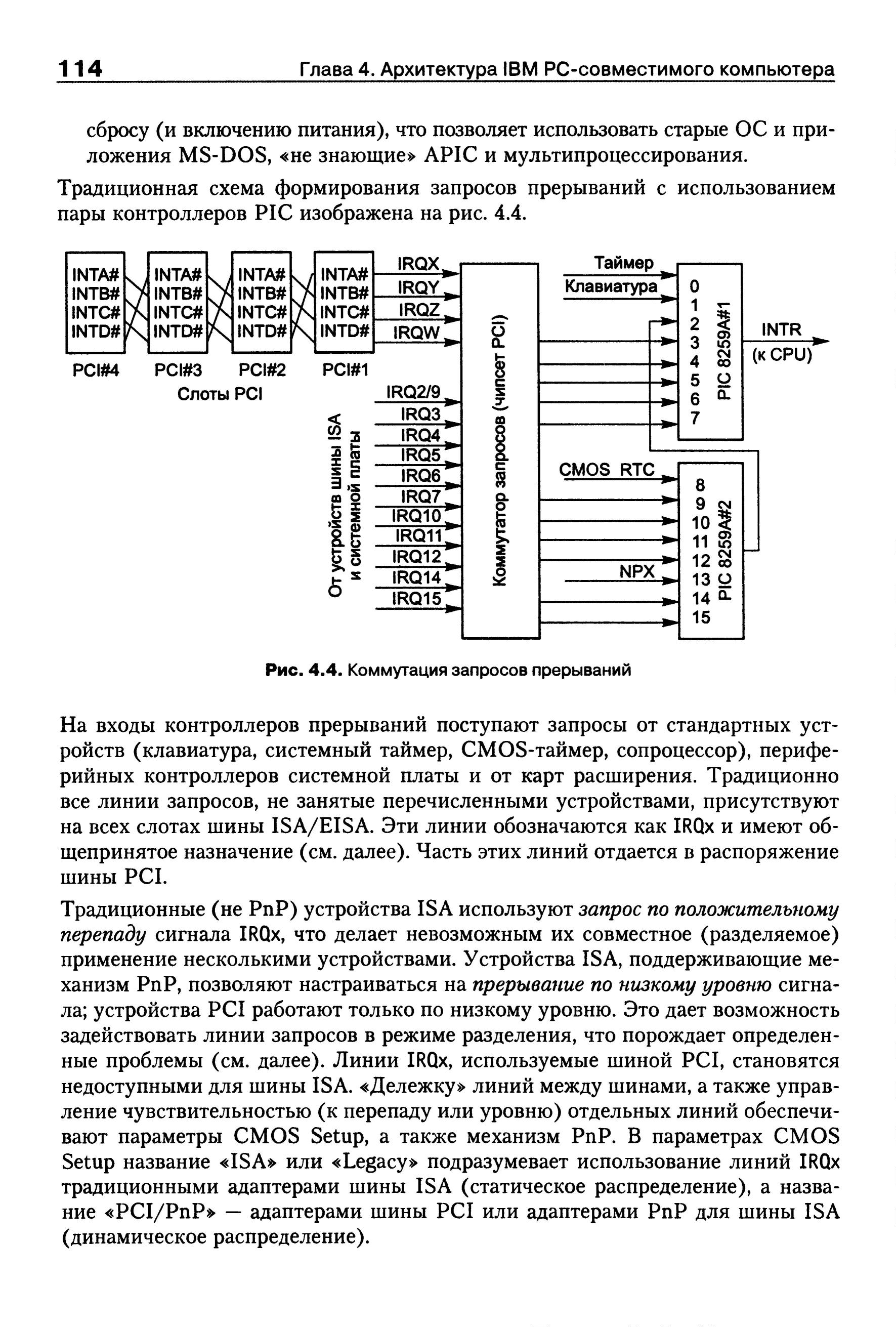

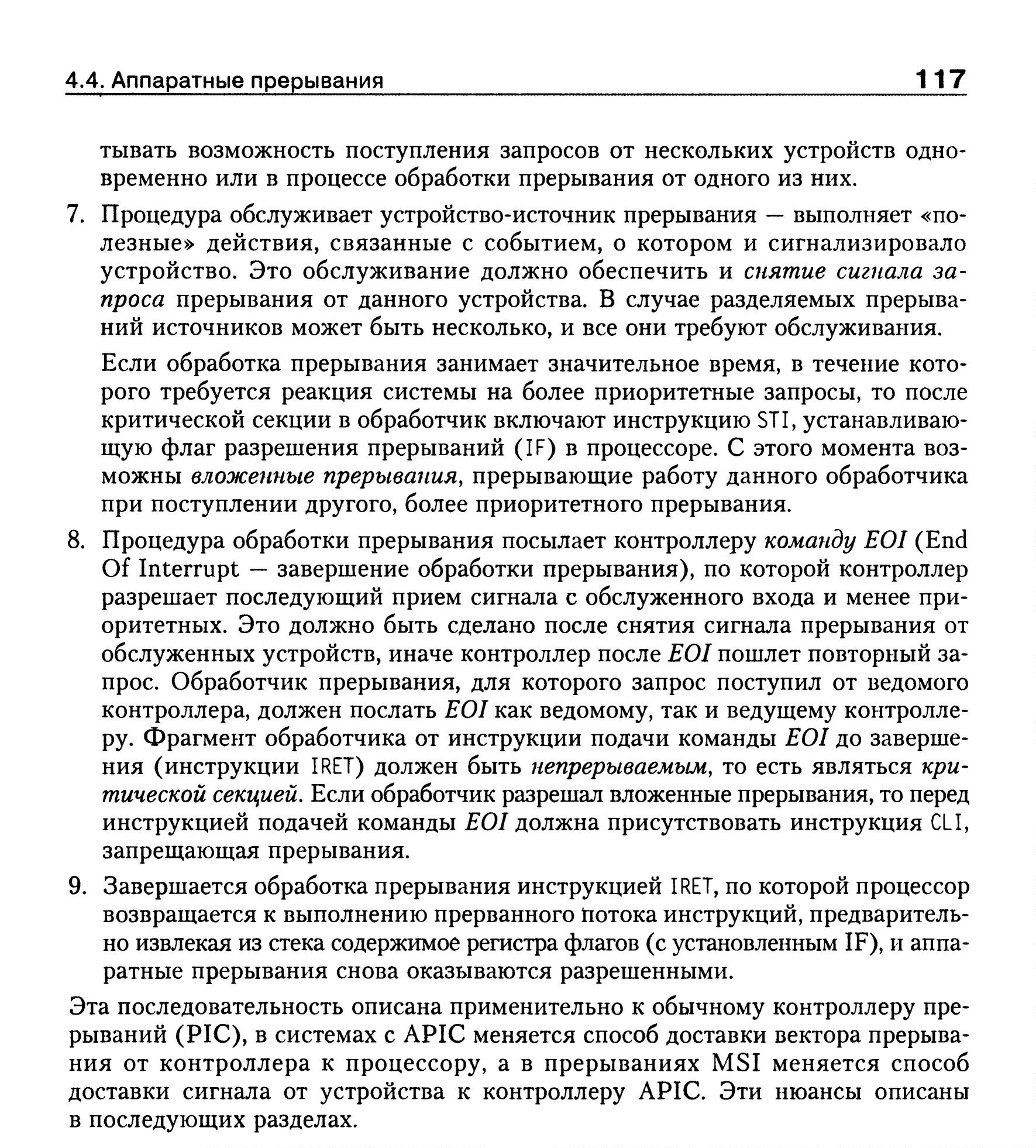

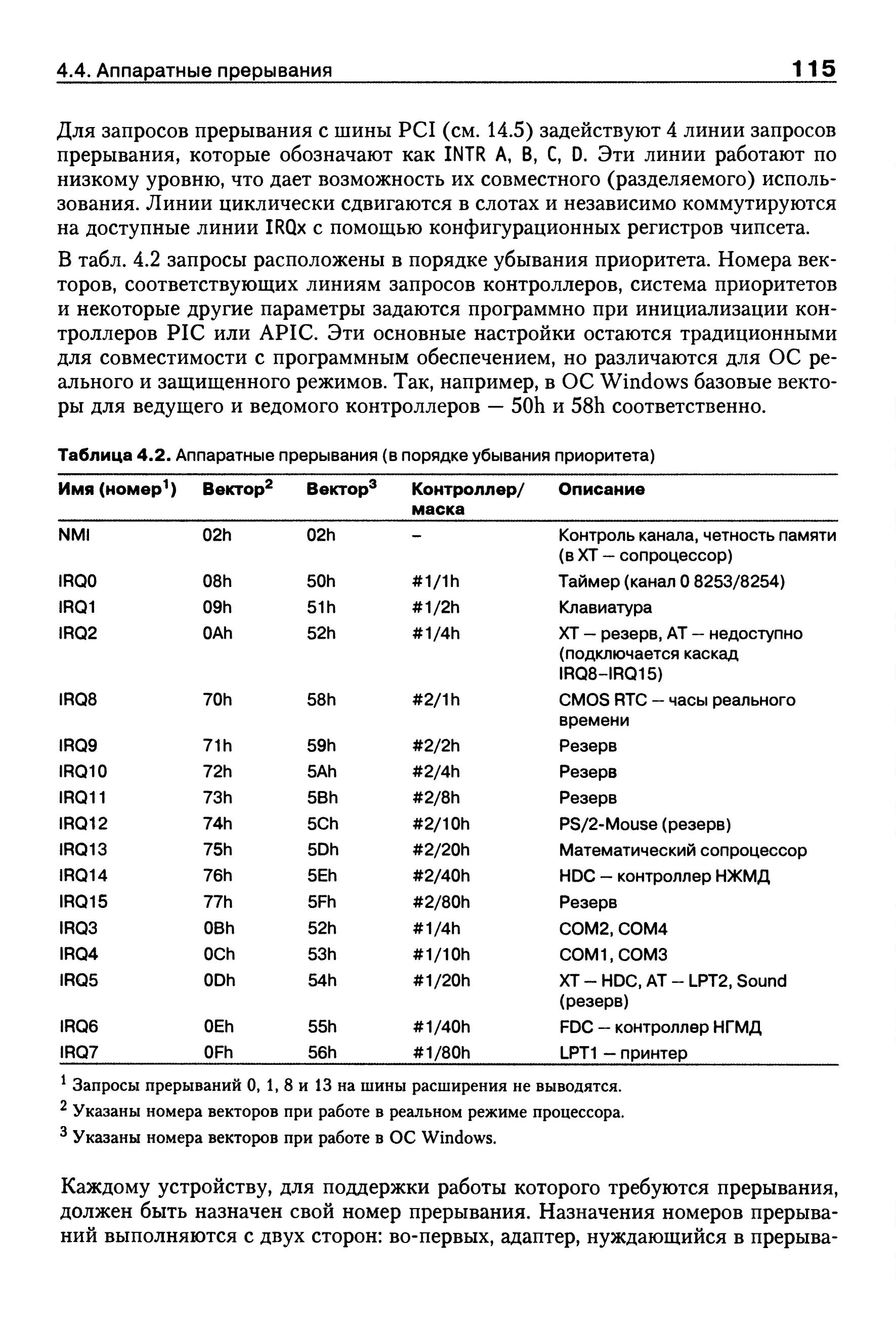

Гук Михаил - Аппаратные средства IBM PC Энциклопедия 3 изд 2006



Сужу по даташиту виашных южников.



Такого не может быть. Если она основная для BIOS, она основная и для Windows 98. Только Win2000+ умеют переключать основную карту не как в BIOS. Посему, коль рабочий стол грузится на Матроксе, значит, его же BIOS и считает основным адаптером.



@LANRUS,

Детально не разбирался. Так-то DOS умеет две видеокарты. На сколько помню, цветную и черно-белую. Логично предположить, что BIOS инициализирует обе.



@Strannik_, вторая — это только текстовая и только в DOS.



Еще раз =)

У @Yuriy_X возникла проблема с настройкой звуковой карты под DOS с IRQ7.

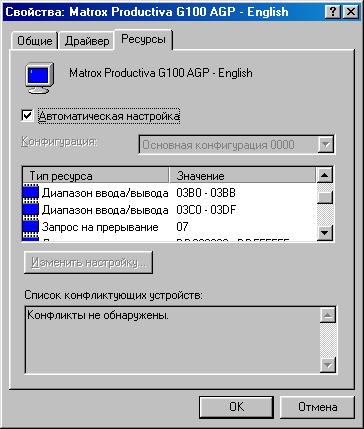

В системе две видеокарты. В Windows 98 вторая (неактивная) видеокарта использует IRQ7.
Я предположил (не проверяя на реальной системе), что в DOS эта вторая видеокарта каким-либо способом (BIOS или некие настройки по умолчанию самой видеокарты) так же занимает IRQ7 и мешает звуковой карте.
Порекомендовал удалить вторую видеокарту из системы и проверить, будет ли звуковая карта работать с IRQ7 после этого.

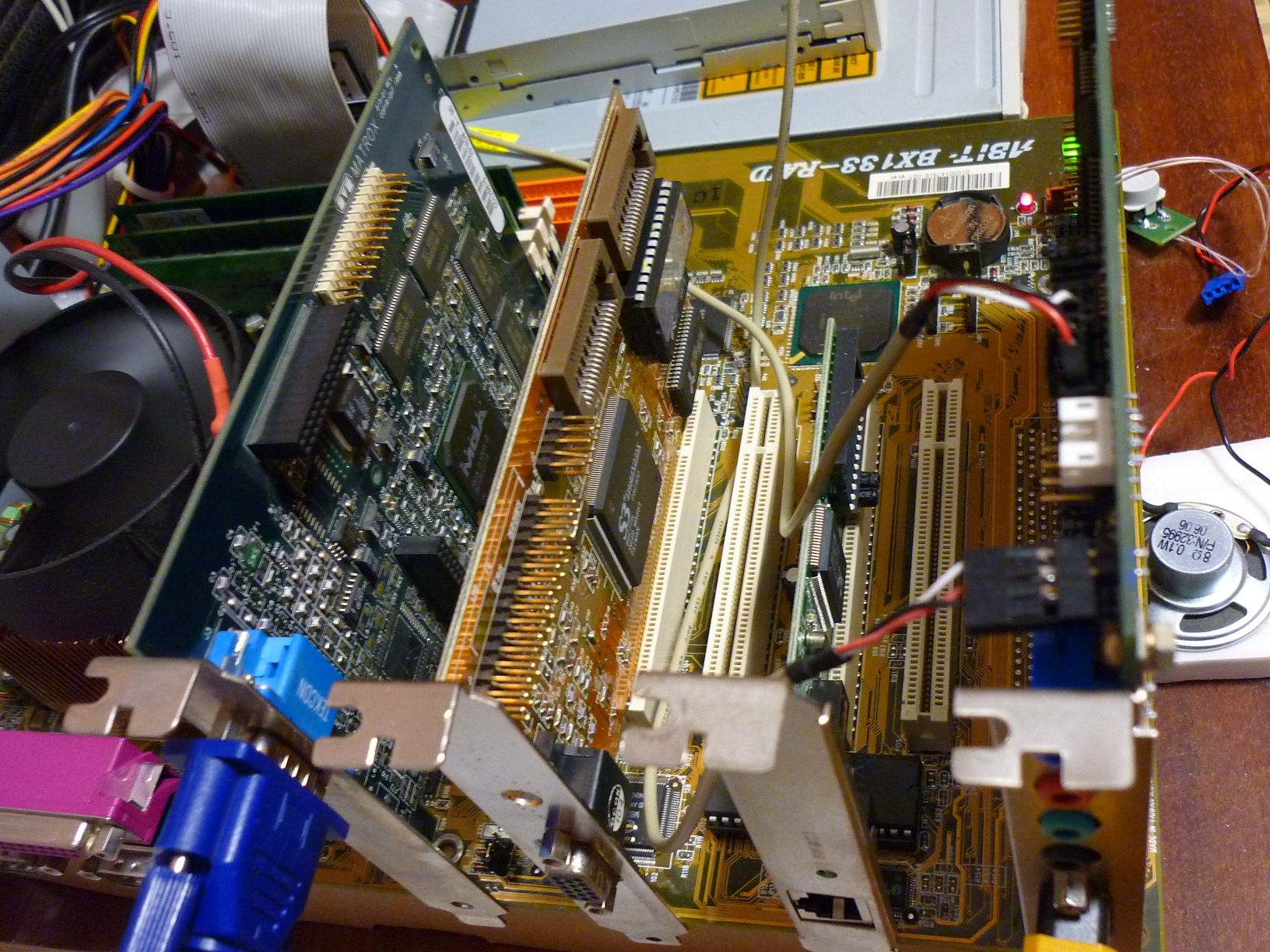

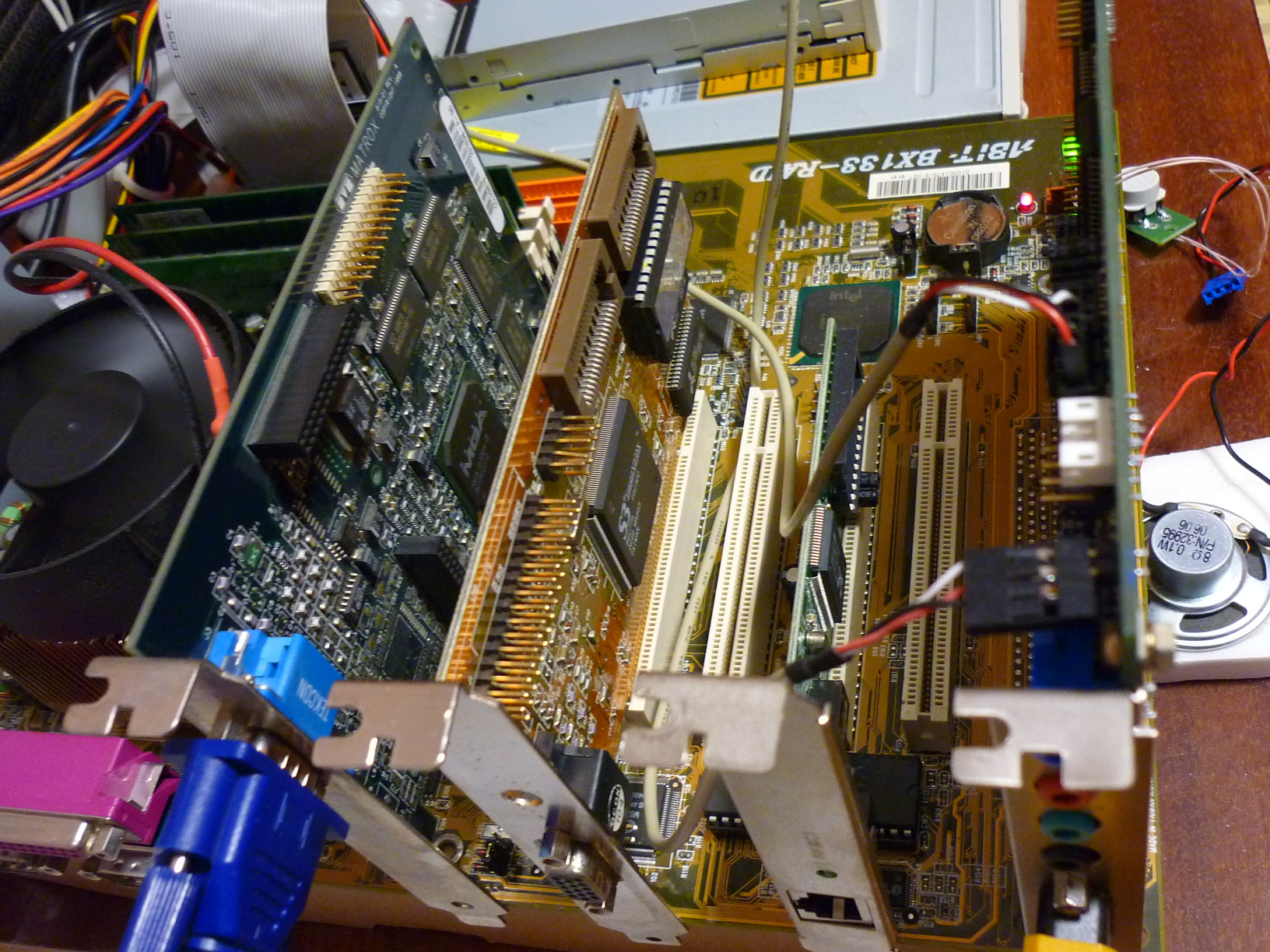

Сейчас собрал похожую систему с двумя видеокартами для проверки.

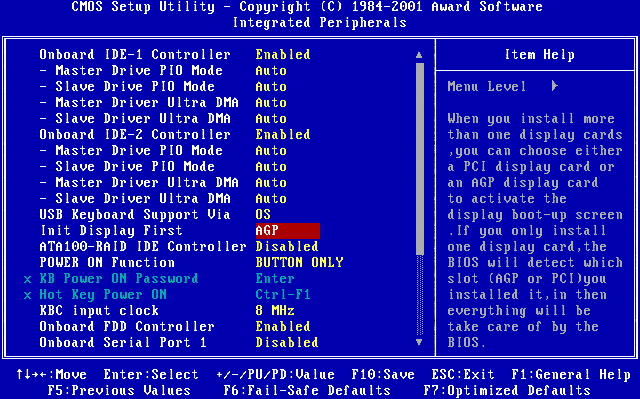

BIOS видит обе видеокарты.

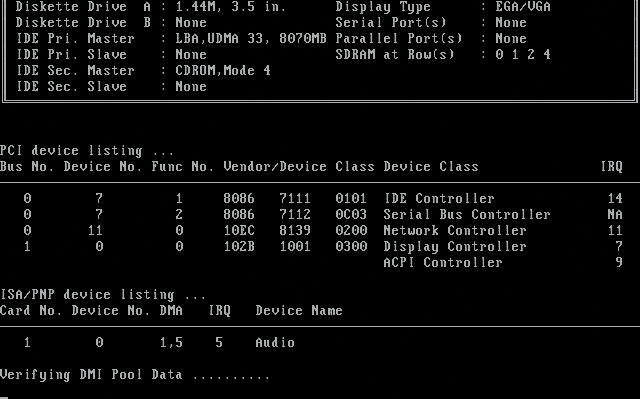

А в списке устройств выводит только основную.
Примечание: помещая видеокарту AGP в список PCI-устройств.

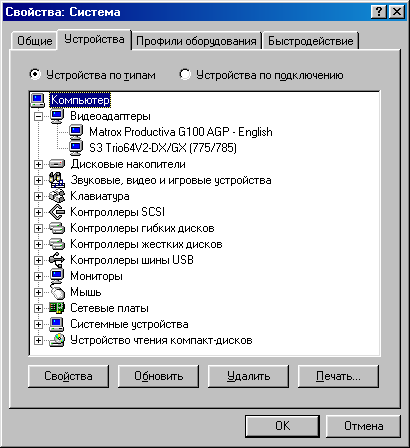

Windows 98SE показывает в списке устройств обе видеокарты (хотя и использует только основную).

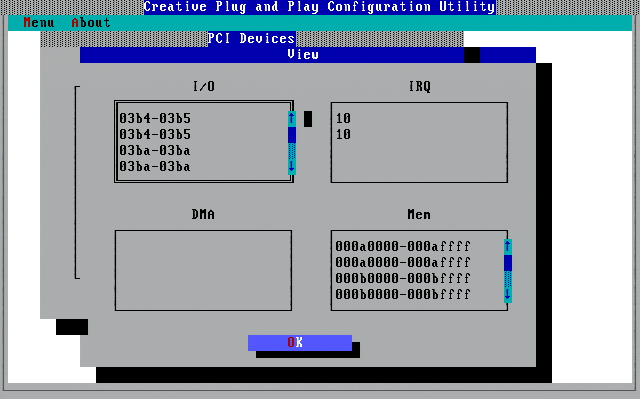

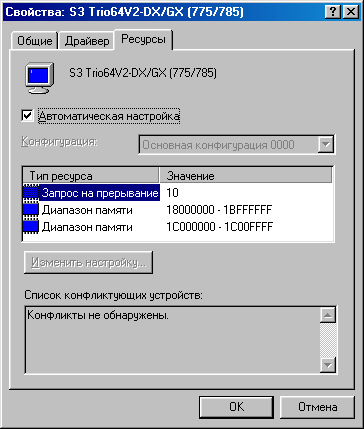

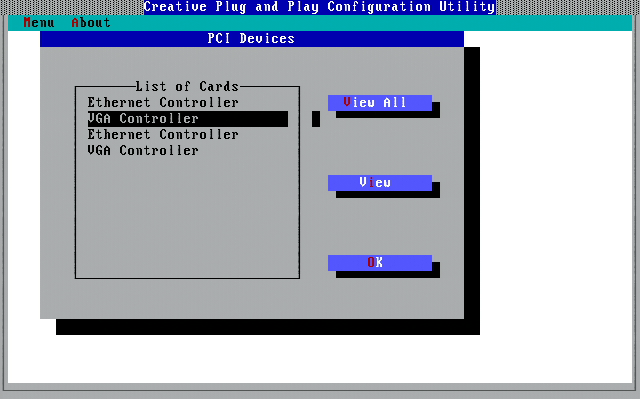

В DOS вторая видеокарта использует IRQ. Можно проверить с помощью CTCU.EXE из комплекта драйверов Sound Blaster.

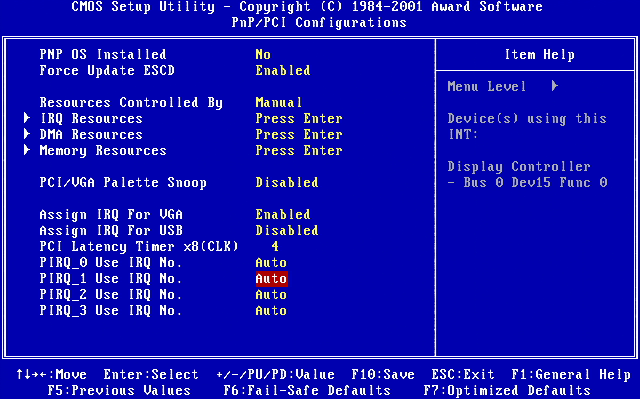

В данном случае в Windows и DOS используется одно и то же прерывание т.к. параметр BIOS PNP OS Installed имеет значение No.
Примечание: перед загрузкой DOS физически отключал систему от сети примерно на минуту.

После установки второй видеокарты в другой разъем (с PCI2 на PCI3, не разделяют прерывания) используемый её IRQ не изменился.
После задания в BIOS явного значения прерывания (Auto было заменено на IRQ11) PCI-разъему, в который установлена вторая видеокарта она стала определяться на этом прерывании в DOS.
Таким образом, BIOS инициализирует вторую видеокарту и она использует IRQ в DOS.

Остается непонятным, почему вторая видеокарта не отображена в списке устройств перед загрузкой операционной системы. Возможно, существуют и другие устройства, не попадающие в эту таблицу.
