Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Возвращаюсь опять к злополучной CMI8738
Попалась вторая карта, более старая, тоже китай, скорее всего, но не новодел. на сей раз с SX индексом на чипе, с GAME портом на шлейфе.
И что вы таки думаете? Ведет она себя ровно так же, как и первая.
Пробовал на нескольких платах, включая ВХ и сисы всякие.
Драйвер досовский с вогонсов, карта инициализируется, присваивается правильные ресурсы, микшер выставляет громкость. Вот только в играх FX не работает, либо тишина, либо шум с вылетами/ошибками.
Может, в драйвере дело? Какой-то еще может есть альтернативный?



Нигде не найду микшера под дос, для своей Aureal Vortex AU8810A1.
Хотелось бы громкость CD Audio отрегулировать, а то едва слышно. Ковыряние в файле AU10DOS.INI ни к чему не приводит.
Если конечно такой существует вообще - VORTMIX работает только на 8820/8830. Понятно что бюджетная модель и всё такое - но тем не менее.



Ни о чём не говорит, к сожалению. Всегда стоит ссылаться на конкретную версию или, если очень лень, давать прямую ссылку на сам драйвер.

Тысячи их. Как и вариантов плат с минимальными отличиями в разводке. К сожалению, отличия эти часто значимые для поддержки совместимости с легаси. Разница в этом вопросе фиксируется даже между разными картами на абсолютно одинаковых чипах. Но так как этот ширпотреб выпускало огромное количество компаний: от ноунеймов, до Terratec и подобных солидных фирм, то и вариантов драйверов под каждую модель от каждого производителя существуют десятки, если не сотни. Некоторые полностью обрубали легаси, некоторые пытались настраивать - никакой однородности в этом вопросе. Для проверки могу прикрепить пару архивов. Один у Фила, если не ошибаюсь, взят, а другие - родные для моей карточки (которую я так и не потестил в ДОСе ещё). Большинство драйверов, кстати, могут под формальной версией для Win9x содержать скрытые досовские внутри (у ямахи так, например). Поэтому поле для поиска очень широкое даже в случае формального отсутствия специального архива для ДОС на сайтах производителей.



Вот этот
VOGONS Vintage Driver Library
CMI8738 / Sabrent SBT-SP6C - DOS drivers & Epic Megagames fix

а первый файл CMI8738.rar чисто под винду, там досовских драйверов нету внутри?



@radical1010, там установщики чисто под винду. Но, как у Aureal или Ямахи, я предполагаю, что одновременно ставится и досовская часть для обеспечения легаси совместимости. Только потом их надо полазить поискать на системном диске - могут быть по нескольким папкам компоненты нужные раскиданы. Если бы я успел проверить сам, то и написал бы сразу, что там точно есть, или точно нет)



ну установщик, по идее, должен в autoexec прописать ссылку на них, чтобы оно запустилось в досе



@radical1010, у Win9x есть, как минимум, три autoexec, которые подменяют основной в корне системного диска в разных ситуациях по решению самой винды. Совсем необязательно, а скорее, даже никогда досовская часть для совместимости не прописывается в основной autoexec, который грузится при обычной загрузке винду. Умные установщики прописывают дос-часть в специальную версию autoexec, которая используется при перезагрузке в дос-сеанс, например.



Ну так я и говорю о том, который загружается при BootGUI=0



@radical1010, кроме трёх чисто досовских инициализаторов из архива выше, нашёл ещё чей-то самопальный. Результаты могут быть самые неожиданные.



У меня на одной из материнок тестового стенда встройка на базе 8738.
Каждый раз когда приходится на стенде с этой материнкой ставить винду (98SE в основном), этот звук в итоге ведёт себя по разному в DOS приложениях.



@Колючий, ну, встройки это вещь в себе, я посмотрел, CMI во многих платах стоят эпохи сокет А, но, в основном, уже 9 серии, я пробовал тот досовский драйвер с вогонсов запустить, не находит он устройства.
Сейчас немного домашние дела разгребу и попробую.



Короче, полное фиаско. Все драйверы ведут себя одинаково, вроде бы устанавливают правильные ресурсы, но в играх либо вылеты при запуске с шипением или без него, либо тупо FX не работает. Сетап Дюка ругается на DMA.
Пробовал на нескольких платах, в том числе на ВХ и K7S5A pro (как в упомянутом обзоре). Карточка на SX чипе, на бумажной наклейке сзади написано SC-СME8738 (именно так). К слову, на K7S5A pro стоит CMI9738.
В виндовых драйверах досовских нет, звук под виндой работает корректно, в том числе эмуляция бластера и миди.



@radical1010, моя карточка с последним кастомным инициализатором звучит нормально в сетапе дюка, в том числе в 16-битном режиме (SB16). Но, к сожалению, только там - в самой игре тишина. Платформа: ДОС 7.1 и i430TX + AMD K6 III+.



Мне показалось, что тот кастомный инициализатор суть тот же драйвер от смедии, только без микшера.



А никто не знает, схему от Diamond Monster Sound MX300 реально найти?
Нужен номинал транзистора, обозначенного как Q4.

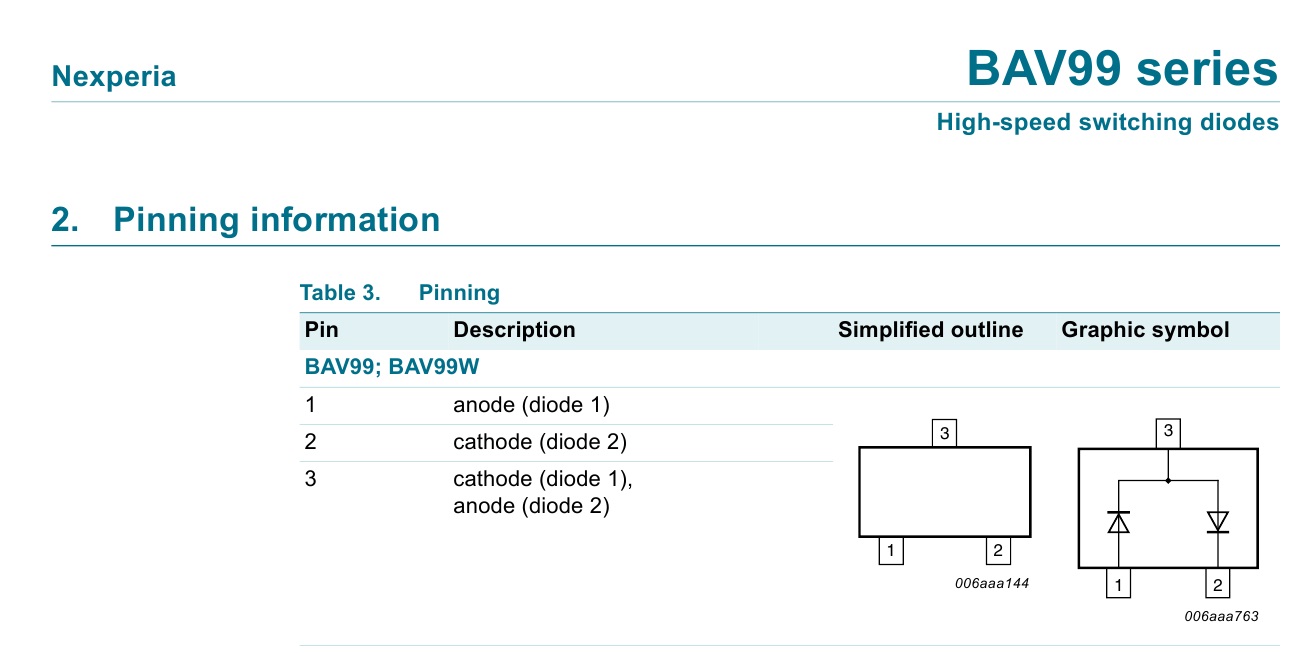

@radical1010, Q4, скорее всего, пара диодов, соединённая последовательно вроде BAV99.

Можете перепаять с ненужного (неиспользуемого) разъема, все в одном корпусе с большой вероятностью одинаковое. Или прозвонить, убедиться, что это они и купить новый.



Проще от РБМК-1000 схему найти. Судя по надписям, там обычный n-канальный полевик (JFET MMBF4391 или аналог). В позиции Q12 точно такой же стоит, например.



На моей карте, похоже, его пробило, звук стал очень тихий и искаженный, и сильно стал греться расположенный рядом Q14, я отчего и обратил внимание, что горячая обратная сторона карты.
Брат мне запаял вместо него, как он сказал, биполярный транзистор, который откуда-то выпаял. Но он не нашел просто в таком корпусе, впаял туда на ножках. После ремонта карта работает, греться перестала. Но хотелось бы туда впаять близкое к номиналу что-то и чтобы не отвалилось, если случайно заденешь.



Господа, я тут нахожусь в ленивом поиске ноутов с WaveTable синтами. Нашел список таких ноутов и там есть Тоша с такой пометкой:

Toshiba Tecra 750CDT (Yamaha YM721)
Yamaha 3D sound effect-enabled OPL3-SA3 and Wavetable-enabled OPL4-ML2

Шо такое OPL4? Я вижу OPL2, OPL3, но 4? Насколько оно способно в General MIDI?



В этом ролике OLD ROBOT рассказывает про возможность замены операционного усилителя на AWE64 Gold современным. Кто-нибудь это делал? Игра стоит свеч?
