Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



alfy, OK. Если это действительно может иметь значение, сейчас попробую выставить IRQ9=PCI/ISA PnP. Посмотрю, что из этого выйдет.

---------- Сообщение добавлено 03.02.2014 в 00:08 ---------- Предыдущее сообщение размещено 02.02.2014 в 23:19 ----------

Всем огромное спасибо за участие и высказанные мнения! Это я невнимательный тюлень. Надо же такой придурью быть, полдня копался, а проверить ACPI вылетело из головы напрочь. Поставил в Disabled, всё заработало, как часы, в том числе и SoftMPU видит карту на прерывании 2 без проблем.

Вот только WinXP перестала запускаться по понятным причинам. Думаю, а если снести XP и попытаться установить её заново с отключённым ACPI, будет работать?



Offtop

Будет. Либо можно нагуглить, как сменить ACPI ядро на простое.



Ensoniq Soundscape S-2000
.

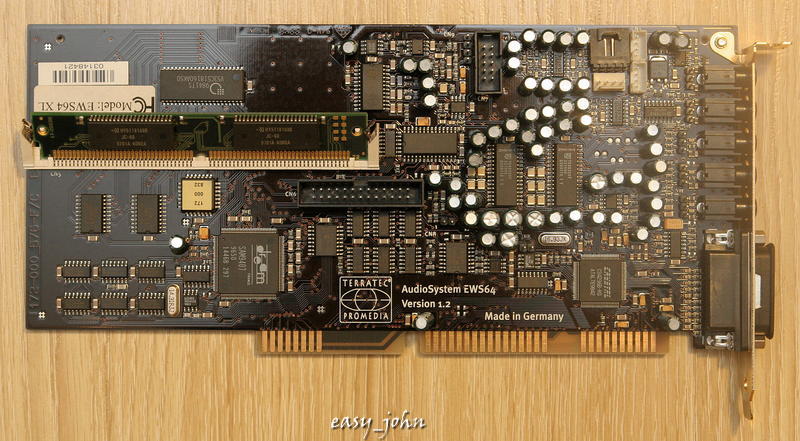

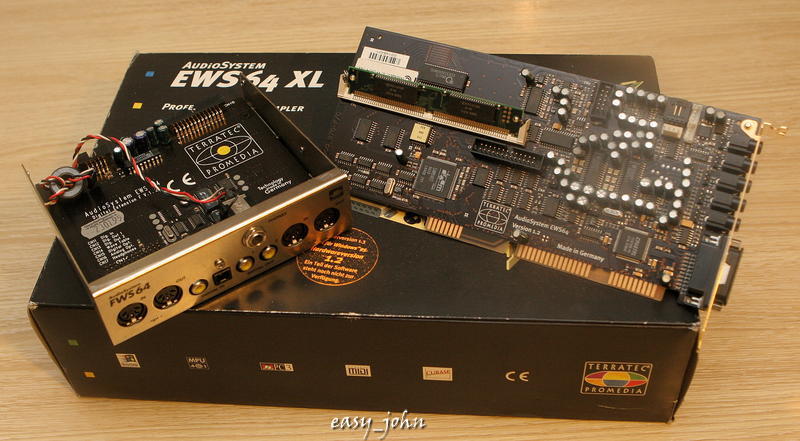

Terratec EWS64 XL
.
. . .

.
. . . .

---------- Сообщение добавлено в 21:56 ---------- Предыдущее сообщение размещено в 21:46 ----------

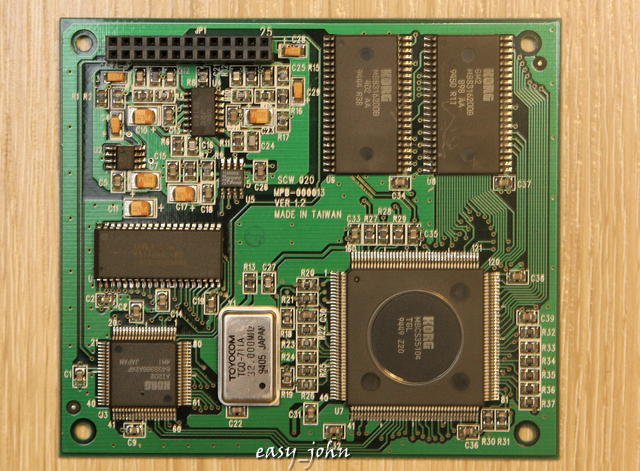

KORG Ai20 WaveTable DB
.
.



Ждём-с вердикт Guillemot vs Terratec, уровень шума.

А интересно, корг где достал, если не секрет? Я тоже хочу



Не в ближайшее дни, дите болеет, некогда.

В Австрии.



Досовские аудиокарты типа Sound Blaster 16, Pro и AWE имеют преимущество перед например Sound Blaster Live, которая имеет эмуляцию этих карт??



Имеют в отдельных случаях. Для непривередливых не критично.



- Не полная поддержка pci картой (live) dma.
- Другой банк для midi в live, в отличии от awe32.
- awe32/sb16/Live по кодеку не совместимы с sb pro на уровне регистров. Хорошо видно в демке Second Reality, как sb pro (stereo) работает только sb pro реальный, начиная с sb 16 работают только как sb (mono).



Воистину твоя права! Можно только добавить, что иногда игры не дружат с EMM386, который требуется для запуска эмуля, далее эмуль кушает память. Ну и последнее, если имеется плата без ISA, но с PCI, не стоит сразу обольщаться. Для работы эмуля требуется железная поддержка DMA со стороны южника.



easy_john, помнишь как-то разговаривали на тему работы DB50XG в The Secret of Monkey Island. Что-то там не получалось вроде. Вот нашел как играет DB60XG:
https://soundcloud.com/oplawaai3/monkey1-intro-db60xg
http://www.youtube.com/watch?v=1sQCPf_JJLU
Они ведь по сути идентичны, что плата что дочка на ее основе.



Ну, у меня теперь есть mpu-401, на него можно любую DB повесить и она будет играть в любой игре, которая умеет roland/lapc/mt32/gm/gs/....

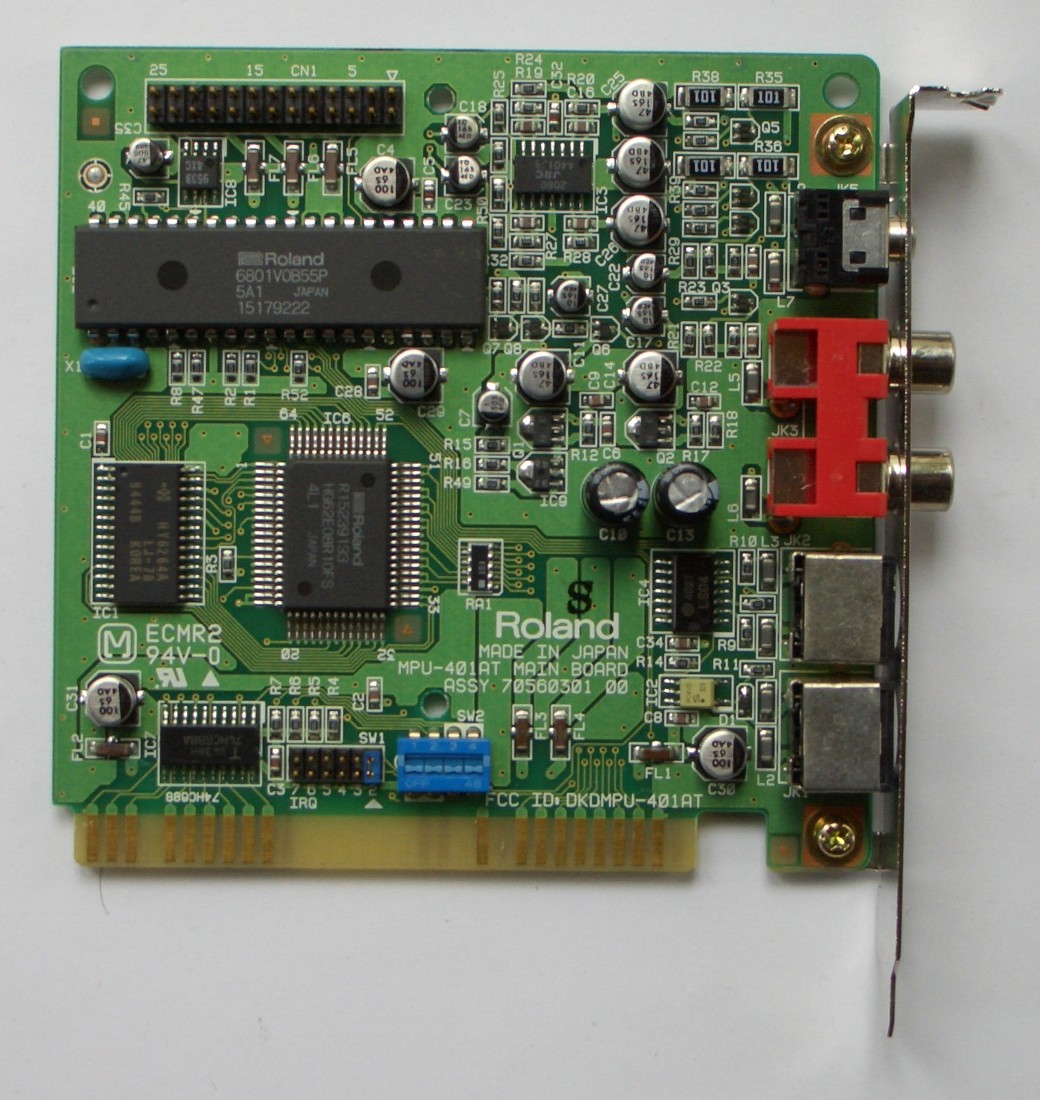

easy_john, хм... т.е. если я приобрету вот такую плату:

И повешу на нее например DB50XG, то смогу получить звук выбирая в играх для миди Роланд?

---------- Сообщение добавлено в 19:15 ---------- Предыдущее сообщение размещено в 19:06 ----------

Ага, раскатал губу, блин. Этих плат оказывается днем с огнем не найдешь.. Так что вопрос остается открытым, возможно ли воспроизведение звука в Secret of Monkey Island с помощью связки AWE32+DB50XG, чтоб звук шел на Ямаху. И как оно будет играть на голой АВЕ32?



Да.

Найдешь. Только стоят около 6 т.р.

Можно, если повесить аве (или любую другую звуковуху) на irq 2/9, запустить softmpu, а на порт джойстика/midi подключить снаружи db50xg через соответствующий переходник.



IRQ2/9 обязательно примерно в 3-5% всех случаев, когда это значение требуется конкретной игрой.
А вот это

что-то не вяжется. Мэппинг не совпадает у LA и GM. Что Ямаха играть будет? Только лишь отчасти, остальное бред. Нужно использовать режим эмуляции MT-32, для которого никакие SoftMPU вообще не нужны.



Зачем такие сложности с подключением через переходник снаружи?



Вот про это поподробнее можно. Есть АВЕ32+ДБ50ХГ. Что нужно делать?



aleksej, сейчас не это суть, снаружи или через гребёнку. Суть в том, что easy_john как-то некорректно интерпретирует роль SoftMPU. Эта программа предназначена для работы с реальными девайсами Роланд МТ/СМ, а вовсе не с GM-устройствами.



Я как раз продаю такую, но у меня новая и в оригинальной коробке, так что даже за 6000 не отдам.

А насчет Роланда в играх - это опять каша в голове. Данная карта лишь предоставляет интерфейс MPU-401; поэтому зависит от того, на какой конечный девайс рассчитан выбранный пункт сетапа. Если на MT-32, то и подключать к MPU-401AT надо MT-32/CM-32L/CM-64/CM-500. Если на Sound Canvas, то SC-55 (либо повесить на DB header SCB-55), либо что-то GS-совместимое. А если General MIDI, то любой GM-совместимый девайс или дочерняя карта подойдут.

Достоинство этой карты лишь в поддержке Intelligent mode (требуется лишь небольшому набору старых игр), да еще в относительной беспроблемности (в отличие от кишащих багами чипсетов Creative и MediaVision).



Geryon, +1. Вот вам и простое и без заморочек объяснение.

Вот это вроде бы должно помочь (хотя я сам не пробовал). Запускать надо перед использованием GM-устройства в режиме LA. Представляет собой обычный командный миди-файл, по идее должен осуществлять ремаппинг.
