Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Решил сделать специализированный виртуальный синтезатор MT-32. Взял для этого невостребованный миниПК Lenovo Q190 (размерами примерно с 5.25'' оптический привод, только вдвое тоньше) и соединил его с ретроПК роландовским кабелем UM-ONE MK2 USB. Линейный выход с миниПК вывел на линейный вход звуковухи ретроПК (ESS1869), выход ретроПК с задействованием усилителя (SPK) - на основной компьютер-микшер (X-Fi Titanium HD). На удивление, схема оказалась не особо шумной, хотя я боялся, что наводки при таком соединении будут сильные. Всё делал по проверенному алгоритму, но без нюансов не обошлось, а именно:

1. Unisound.com оказался непригоден в качестве инициализатора и микшера громкости, потому что не умеет заглушать MIDI-дочку при использовании MT-32. Если в нём установить 0 для FM/MIDI, а линейный вход - на максимум, то звук с виртуального синтезатора не слышно. Фирменная утилита, к счастью, умеет управлять двумя разными каналами - AuxB, который отвечает за громкость дочки, и LineIn, на который поступает аудиосигнал с виртуального синтезатора. В этом случае всё в норме.
2. С последним munt-2.6.2-amd64.exe эмуляция ломается на ровном месте. Запускаю The Secret of Monkey Island - всё играет как надо. При следующим запуске в начале мелодии слышу какие-то нехарактерные попукивающие звуки, причём при отсутствии каких-либо изменений на виртуальном синтезаторе. Поставил более старый munt-2.5.0-amd64.exe, вроде пока всё в норме. Не делаю никаких выводов, пока наблюдаю.

Главный вывод - в качестве виртуального синтезатора Roland MT-32 (Munt) и SC-55 (SCVA) идеально подходит миниПК. В моём случае он оказался несколько избыточен для этой задачи (Core i3/4Гб/SSD), оптимально взять что-то на двухъядерном Atom с 2-4 Гб памяти и любым HDD диском. Цена вопроса такого решения в состоянии б/у - от 2,5 тысяч рублей. Удобство в том, что миниПК занимает мало места, после настройки не требует подключения к клавиатуре, мыши и монитору (один раз запустил Munt, далее включаем-выключаем кнопкой Power, настроенную на спящий режим).



Неужели ещё на каких-нить "ардуинках", "малинках" и прочем подобном микропроцессорном не собрали подобного? Или ATMEGA-х каких-нить...



У меня есть ноут с Yamaha YMF754. Там звук висит на IRQ 7 и все работает без проблем, нужно только отключить LPT или перенести его на другой порт т.к. по-умолчанию он тоже на семерке. Но есть другой ноут, там тоже Yamaha YMF754B DS-1S, но там ничего не работает. Под чистым досом заводится только FM синт, однако звуковых эффектов не находится. Стандартная тулза этой звуковухи (DS-XG PCI configuration utility) не может ничего сделать, но у меня есть к ней доп. прога - ymfieq.exe и вот через нее можно методом тыка найти нужное прерывание, срабатывает IRQ 9. После этого пишет что YMF754 found. IRQ was changed into 9. Далее запускаю сетап и уже есть не только FM саунд, но и 16 бит. При этом 8 бит все еще серый.

В играх проверить не могу т.к. не знаю игр где можно было бы выставить IRQ 9. Везде почему-то с шагом 5-7-10...

Может что-то посоветуете?

Любопытно что в 98й винде стоят от этой звуковухи WMD дрова, но звука тоже нет в играх, не выставляется нигде. Но уже работает general midi.



Может дело быть в чипсете.
На одном ноуте 440, а на другом 815 или 830 или 845.
На вогонсах были патченные драйверы с патчем под конкретный чипсет.
Ну или на одном ноуте реализовано подключение звуковой через внутренний PC/PCI, а на другом нет.



Вставил две звуковушки, дальше инициации не грузит, подскажите, что где крутить в биосе?



@Angel Of Nemesis
В BIOS отключить всё, что не используется: USB, COM, LPT.
В BIOS параметр "PNP OS Installed" установить в значение No. При этом BIOS будет инициализировать все устройства, какие сможет.
По user manual к материнской плате определить какие разъемы PCI используют разделяемые аппаратные прерывания (обычно в документации IRQA, IRQB...). Звуковые карты лучше устанавливать в разъемы PCI с неразделяемыми аппаратными прерываниями, даже если они поддерживают работу с разделяемыми. Если же такие разъемы уже используются или отсутствуют, то используйте разъем с разделяемым прерыванием, но только один из связанных общим прерыванием.
Примечание: никогда не использовать разъем, связанный разделяемым прерыванием с разъемом (включая AGP) занятым видеокартой.
Установить одну звуковую карту. В BIOS параметру "Force Update ESCD" задать значение Enabled. При последующей загрузке BIOS выполнит сброс ESCD (Extended System Configuration Data) и заново переопределит всё подключенное оборудование. Проверить работу системы.
Установить вторую звуковую карту. В BIOS параметру "Force Update ESCD" задать значение Enabled. Проверить работу системы.
Примечание: после каждых установки/переустановки в другой разъём карты расширения и/или сброса ESCD BIOS заново распределяет доступные ресурсы, включая IRQ и DMA. Т.е. они могут измениться не только для устанавливаемой карты расширения, но и для любой другой установленной ранее.



Попробую так. Спасибо за наводку.



Так там на картинке две ISA pnp платы.



@radical1010, не заметил. Автоматом посчитал AGP+5PCI, как на платах для PIII.

@Angel Of Nemesis, PCI видеокарта в первом разъеме? Обычно AGP разделяет прерывание в первым PCI.



@Strannik_, да, S3 Trio 64V2/DX.



@Angel Of Nemesis, когда видеокарты разделяют прерывание (особенно с другой видеокартой и обе видеокарты работают одновременно), система может быть нестабильна или работать медленнее.



Сам себе отвечаю: надо подобное мутить!

GitHub - dwhinham/mt32-pi: A baremetal kernel that turns your Raspberry Pi 3 or later into a Roland MT-32 emulator and SoundFont synthesizer based on Circle, Munt, and FluidSynth.


А вот оно в действии, хоть и на Амиге:



Заменил на AWE64 ct4520 родной чип памяти на двухмегабайтный.
Unisound опознал 2048К памяти. Я так понимаю, он туда автоматом загружает какой-то банк, который есть в самом драйвере? Мне показалось, что Doom стал звучать намного лучше.
Попробовал поставить родной драйвер AWE64, там вроде в комплекте есть и банк двухмегабайтный, однако у меня он как-то под досом работает криво, звук шипит и музыки вообще нет. С unisound все работало.
Какой лучший драйвер на awe64 под dos и какой есть лучший двухмегабайтный банк для нее?



@Strannik_, И как быть в таком случае? Поставить во второй PCI слот? В биосе есть выбор на инциацию карты AGP/PCI, я думаю, разработчики понимали это, что пользователь может поставить две разные видеокарты.
Upd. А, нет, она и стоит во втором! Просто за кулером не видно . Там 4 PCI и 3 ISA слота если что.



@Angel Of Nemesis,

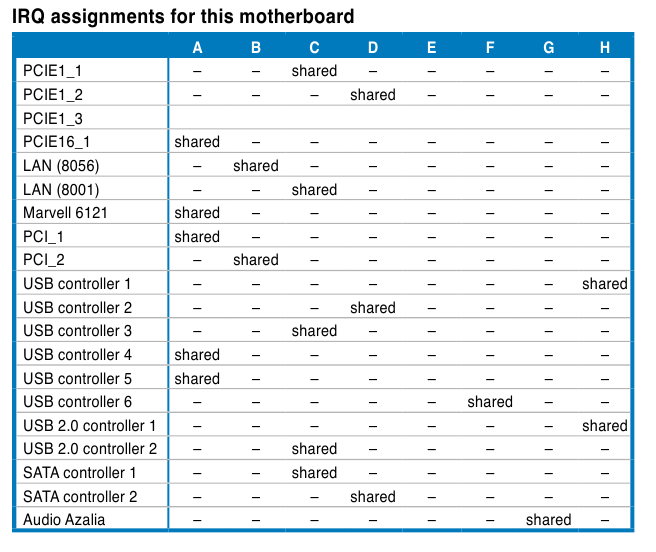

по хорошему надо таблицу распределения аппаратных прерываний материнской платы. В ней указываются какие разъёмы и интегрированные устройства имеют общие линии прерываний (здесь имеется ввиду физический проводник, идущий к микросхеме чипсета).

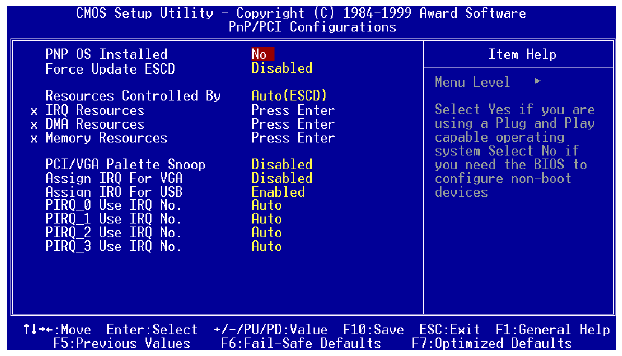

Настройка BIOS :: Опция PIRQ_0 Use IRQ No.
Второй хороший вариант - перечисление линий прерываний в BIOS с указанием активных устройств на них.
В примере PIRQ0-PIRQ3. При переходе курсора на один из этих параметров на панели справа выводится список активных устройств выбранного прерывания.


Третий вариант - таблица распределения прерываний, которая выводится BIOS при запуске системы перед загрузкой операционной системы. ЖК-мониторы не всегда успевают отобразить эту таблицу, надо вовремя нажать кнопку Pause.
Обратить внимание на устройства с одинаковыми прерываниями (здесь IRQ, прерывание на которое настраивается устройство, например, IRQ 5 или IRQ7 для звуковой карты).

Еще один способ - программы вроде "Сведения о системе" Windows или AIDA. Для этого уже должна загрузиться операционная система.

Да, переставить в другой разъем, чтобы не было коллизии.

Как говорится, это другое.
Даже DOS поддерживает до двух видеокарт. В BIOS указывается какая карта является основной (нулевой/первой в списке видеокарт). На основную видеокарту выводятся сообщения BIOS и её использует операционная система в качестве устройства вывода по умолчанию.



@radical1010, драйвер от Creative использует AWEUTIL.COM для управления эмуляцией MIDI. Комплектные банки SYNTHGM.SBK (35 кБ), SYNTHGS.SBK (564 кБ), SYNTHMT.SBK (61 кБ) загружаются при выборе эмуляции GM, GS, MT соответственно. Не помню, чтобы в описании упоминалась смена банков по умолчанию. Конечно, можно попробовать переименовать банк большего объема, дав ему стандартное имя... А вот не нашёл таких.
Использовал загрузку банков SF2 под Windows - 2GMGSMT.SF2 (Beta 2.02a, 2/28/96).



Значит, пользовательские банки работают только под Win, получается? А под dos только то, что вшито в ROM в самой карте?



@radical1010, под DOS используются 1МБ ПЗУ на карте и банки формата SBK.
"Каждый файл SoundFont может содержать определения одного или более банков инструментов, использующих как собственные самплы, так и ссылки на стандартные самплы из ПЗУ." https://www.ixbt.com/multimedia/awefaq.html
Вообще странно. Получается, AWE64Gold в DOS не имеет преимущества перед моделью Value в плане эмуляции MIDI и лишь чуть лучше звучит за счёт улучшенной элементарной базы.



Да, будь под MS-DOS возможность грузить в память SF2 с поддержкой защищённого режима, цены бы этой карте не было. Ещё нюанс - в память Value не помещается SBK-банк MT-32, а в память Gold влазит. Разумеется, при условии, что память звуковой карты не расширена. Правда, это условный плюс, потому что качество эмуляции MT-32 на AWE64 отвратительное.



@Yuriy_X, AWE64 с SF2 под DOS возможен используя два компьютера соединённых MIDI-кабелем. Может потребоваться ещё одна (третья) звуковая карта, если MIDI-In AWE64 не заработает.
