Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Приехал sound blaster audigy 2 zs с "мордой". в комплекте карта, морда, пульт, ! IDE шлейф 80жил. Продавец понятия имеет как это подключается. Вопрос (ну судя по виду плата с мордой им и соединялась). Это так?



Эээ... Уточнение -- SB0350 с т. н. Drive, который вставляется в отсек для 3,5" 5,25" накопителей?

Как подключать Drive -- есть в руководстве пользователя (раздел "Установка оборудования"). Руководство -- на КД с драйверами и программами.

На 80-жильном IDE шлейфе ключ в виде запаянного 20-го контакта. Так что на разъём AD_OUT он не встанет.
А так -- да, насколько помню, кабель AD_OUT похож на IDE, 2×20 контактов. Будет ли работать старый 40-жильный IDE шлейф, в котором 20-й контакт под +5 В использовался -- не знаю, у меня обычный Audigy 2 ZS, не Platinum, прозвонить кабель не могу.

З.Ы. Изменялась ли распиновка у соответствующего разъёма Audigy 2 ZS по сравнению с Audigy 2 (с итоговым результатом в виде костерка при подключении Drive не от своей карты) -- тоже не знаю. Учитывая, что это Криватив -- вполне могли так нагадить.



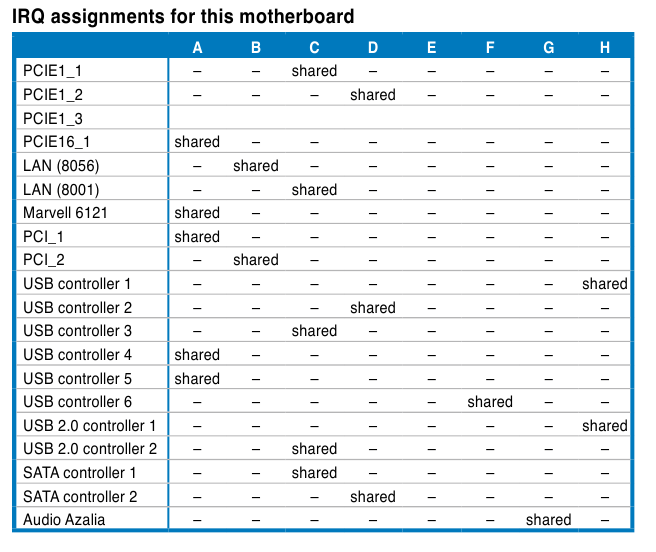

1. Не нашёл для этой платы.
2. Нет таких опций
3. Не выводит

Вопрос решился прошивкой последнего родного Биоса и двумя сбросами.



@Angel Of Nemesis, при сбросе BIOS все таблицы обновляются.
Поздравляю с хорошим результатом.

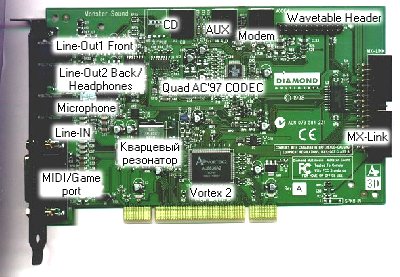

Приветствую! Была куплена Monster sound MX300 в состоянии после вандалов (демонтированы разъёмы, плата имела изгиб в районе верхнего крепления планки). восстановил, пропаял, все функции работают кроме line out 2. Вопрос к владельцам данного девайса, как должен работать данный выход? Тестировал на Win98, драйвера v101 и v102.



Не совсем: это не IDE, а AD_EXT. У меня такая же в коробочном виде.

--- добавлено 18 май 2022, предыдущее сообщение размещено: 18 май 2022 ---

Не 3,5 а 5,25

Да вроде бы не изменялась?



Народ! Что-то "покурил" я тему и так и не понял, я могу свою Yamaha-724 (родную), в DOS-е играть WT_шкой? P.S. Как SBPro - нормально! Но - только FM! P.S.S. Материнка GA-60XET, PIII-600, 192Mb и т.д...



Для звуковых карт на микросхемах YMF7x0 и YMF7x4 (DS-XG family) синтезатор XG MIDI доступен только в Windows.
"Legacy support includes an OPL3 FM synthesizer, Sound Blaster Pro (22 kHz 8-bit Stereo) emulation and MPU-401 compatible MIDI interface. In addition to OPL3, DOS applications running under Windows 9x/Me can also use the XG tone generator."

Если очень надо именно в DOS, то подключить через MIDI кабель ко второй системе с DS-XG и Windows.



Там под интеловские чипсеты после 440 надо патченый файл драйверов подменять, на вогонсах в теме про ямахи они выложены с патчами под разные чипсеты.

наверное, можно еще дочку подключить к MIDI через переходник.



@radical1010, MIDI интерфейс работает в DOS.
Брал две таких карты. Одну устанавливал в системе с DOS - получал OPL3 от Yamaha. Вторую - в систему с Windows, соединённую MIDI кабелем с первой - MIDI от Yamaha.
Оставалось вывести звук через SPDIF для максимального качества.



Только "это уже совсем другая история" и подключить таким макаром можно любое стороннее МИДИ-устройство.
А весь смысл вопроса и был именно про набортный WT-синт в DOS. Гадство конечно.



Фотографию кабеля бы. В интернетах нормальных нет...
Конкретно интересуют наличие ключей (на звуковой, помнится, нет контактов 2, 10, 11, 12 и 40, плюс у 11 и 12 даже колодки нет) и число жил самого кабеля.

З.Ы. Интересно, Криватив переходник со своего "стандарта" для звуковых разъёмов корпуса (белый слева от TAD) на обычный стандарт (2×5 с шагом 0,1" и отсутствующим контактом 8) изволил в своё время продавать? Или паяльник в руку и вперёд?



Ох, это сложно. У меня в корпусе так всё упаковано, что вытаскивать кабели - смертельный номер.

Нет, конечно. Creative вообще этот разъёмчик никак не задействовала - и в большинстве случаев даже не прописывала в руководстве.
Изо всех моделей у меня только у одной хоть как-то поясняется его наличие - и то страшно загадочно:



Помогите разрулить прерывания для AWE64 на SL-65KIV2!
Из карт только AGP видяха
Все что можно поотключать, отключено.
Чего она у меня постоянно лезет на IRQ9?!!



@radical1010, а через ctcu.exe пробовали назначить IRQ 7? Если нет, то там должно быть видно, чем занято это прерывание.



Дело в том, что в POST показывает все красиво, карта с IRQ7
На 9 она переключается после отработки драйвера от Hustler, который он здесь выложил три страницы назад.
Но этим проблемы не заканчиваются, диагностическая утилита не может найти свободного DMA.
Если просто использовать unisound, то карте присваивается I5 D1 и она нормально работает в играх вроде Дума, но потом вылезают проблемы с H-DMA в том же Дюке.
До этого я эту карту пробовал на другой похожей плате (тоже S370 VIA), там все работало, а тут какой-то странный затык на солтеке.



@radical1010, Может помочь:
VOGONS Vintage Driver Library

Intel ISA Configuration Utility, Intel - Старый DOS. Abandonware, старые игры и программы - скачать!



Если я правильно понял, проблемная материнка на базе VIA 694X / 686A или C686B. А эта утилита для чипсетов Intel.

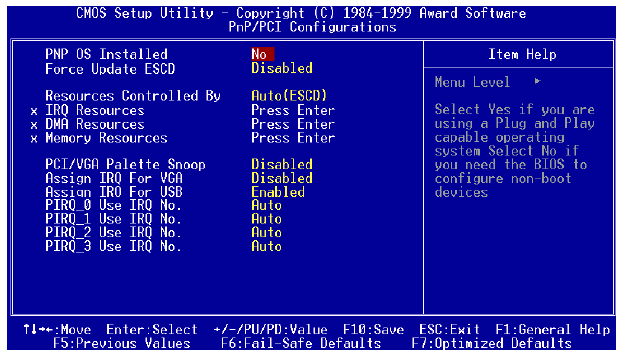

1. Посмотри в биосе, не занято ли это прерывание кем-то? (И вообще в PnP setup кроме СОМ, LPT освободи все)
2. Чем пользуешься 98 или dos? В досе нужен будет CTCM. В 98 залезь в диспетчер устройств -> AWE64. Посмотри на каких адресах-прерываниях-дма она сидит?
P.S. Дефолтные у нее кстати, A220 I5 D1 H5 E620 T6



1. Нет, IRQ 5 и 7 ничем не заняты. Карта определяется как DMA 0,7 IRQ 7.
COM, LPT выключены, PnP на авто все стоит. В биосе можно резервировать DMA и IRQ отдельно.

2. Пользуюсь досом, который от 98 винды, т.е. загрузка command prompt only
В винде как раз дефолтные ресурсы и стоят. Хотя система на бластер16 ругалась, по-моему.
