Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

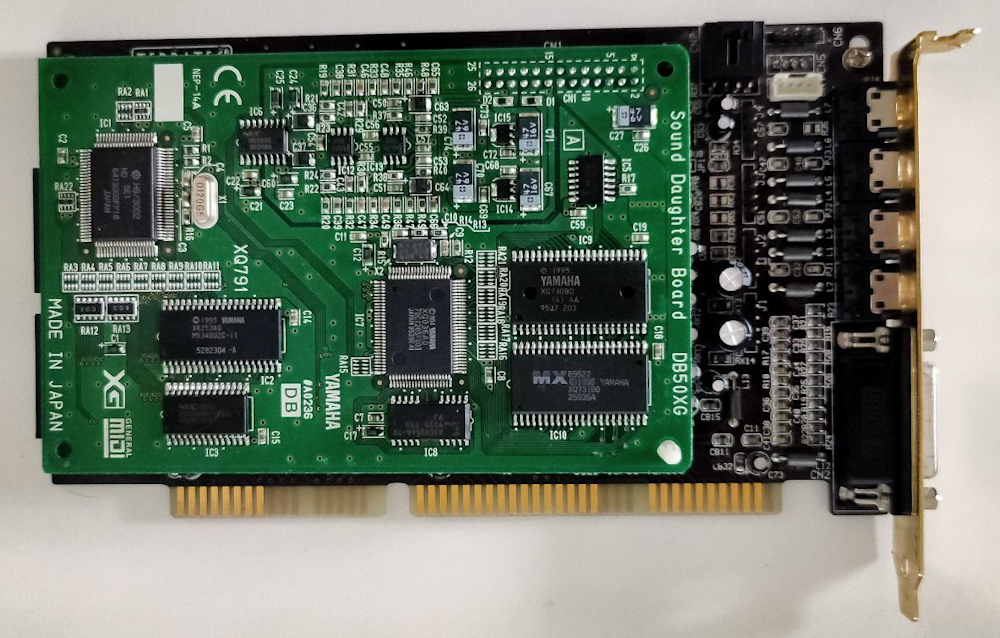

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/

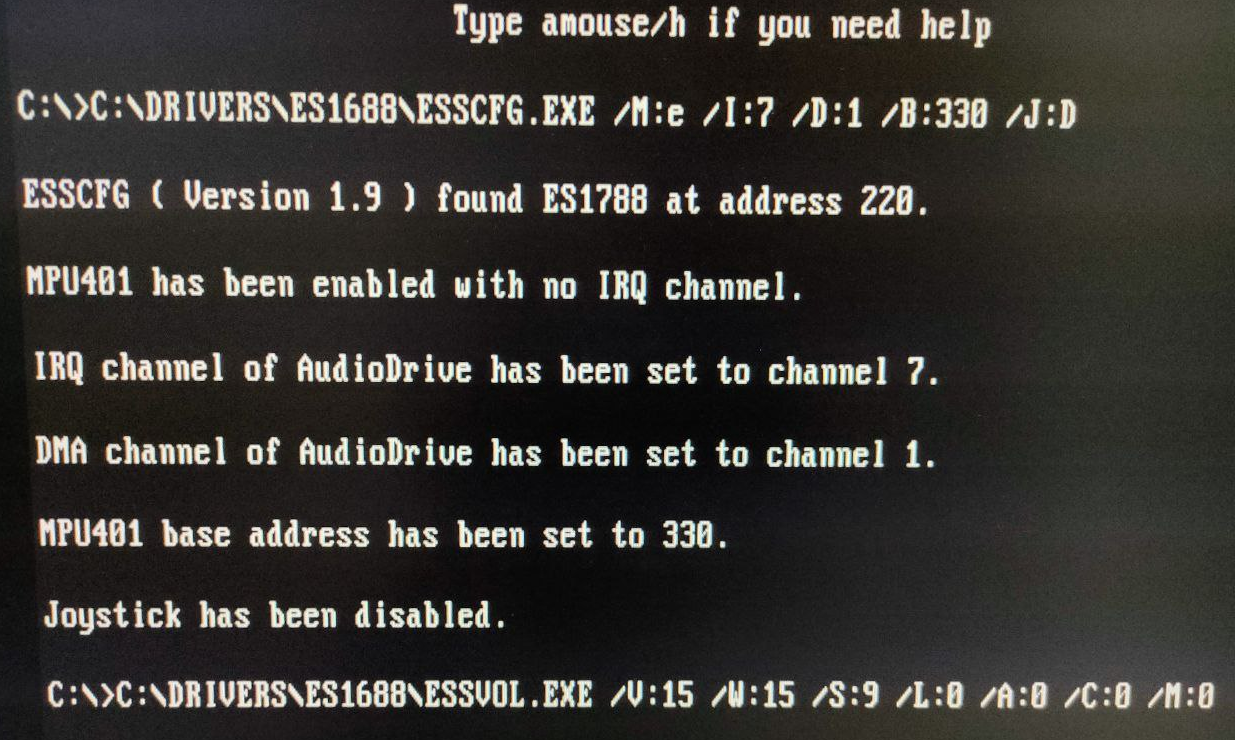

esscfg кривой, ничего не мешает поменять регистры чипа и привязатся к другим адресам/irq/dma, unisound что говорит ?



@Mov AX 0xDEAD, благодарю за полезную мысль, сам отчего-то не догадался попробовать другие версии ESSCFG. Дело в том, что именно с этой программой на системе с процессором 486DX2 и той же самой ESS 1868 не было никаких проблем с выбором ресурсов. Теперь на i430VX попробовал ESSCFG 1.9, которая вроде как предназначена для ES688 и ES1688. Судя по тексту, всё хорошо, кроме того, что программа определила звуковушку как ES1788:

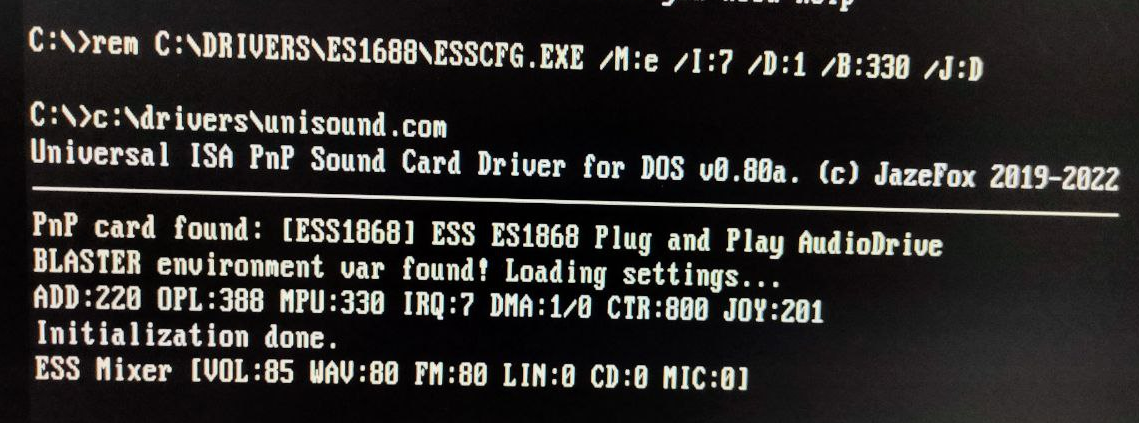

Однако утилита не включает MPU-401, при каждом её перезапуске отображает, что этот интерфейс отключен. Тогда я попробовал UNISOUND безо всяких ключей, результат такой:



Проверил MPU-401 на порту 330 - работает. Значит на этой конфигурации буду инициализировать карту через UNISOUND, а регулировать громкость - родной ESSVOL (UNISOUND, насколько помню, не умеет на ESS отдельно регулировать каналы AUXB и SYNTH/FM).

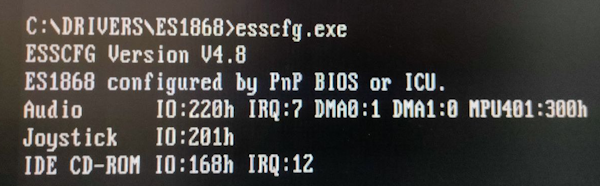

Для 1868 "родные" версии esscfg: 4.2, 4.8, 4.9, 5.1, 5.2. Версии 1.x и 2.x про 1868 ничего не знали в момент выпуска.



Из перечисленных версий, знающих 1868, у меня нашлись 4.3, 4.8, 5.1. Только с 4.3 никаких проблем - позволяет менять ресурсы, MPU-401 работает. Остальные с вышеописанной проблемой.



В попытках собрать лучшие ретро-компьютеры я снова обновил звуковые карты в двух конфигурациях. В младшую - с Soyo SY-5VD и Pentium 120 MHz - установил очень хорошо сохранившийся экземпляр ES1868 (Genius A111-860) с идеально подходящей по размеру дочкой Dreamblaster X2GS. Интересно, что у этой крошки канал AUXB шумит чуть меньше, чем у гораздо более навороченной Terratec Gold 16/96 (с одной и той же X2GS). На этой системе планируется запускать квесты типа Кирандии, Шаннары, WarCraft и прочие игры, где лучше всего звучат синтезаторы Roland (естественно, IMHO). В этой же сборке стоит picoGUS.



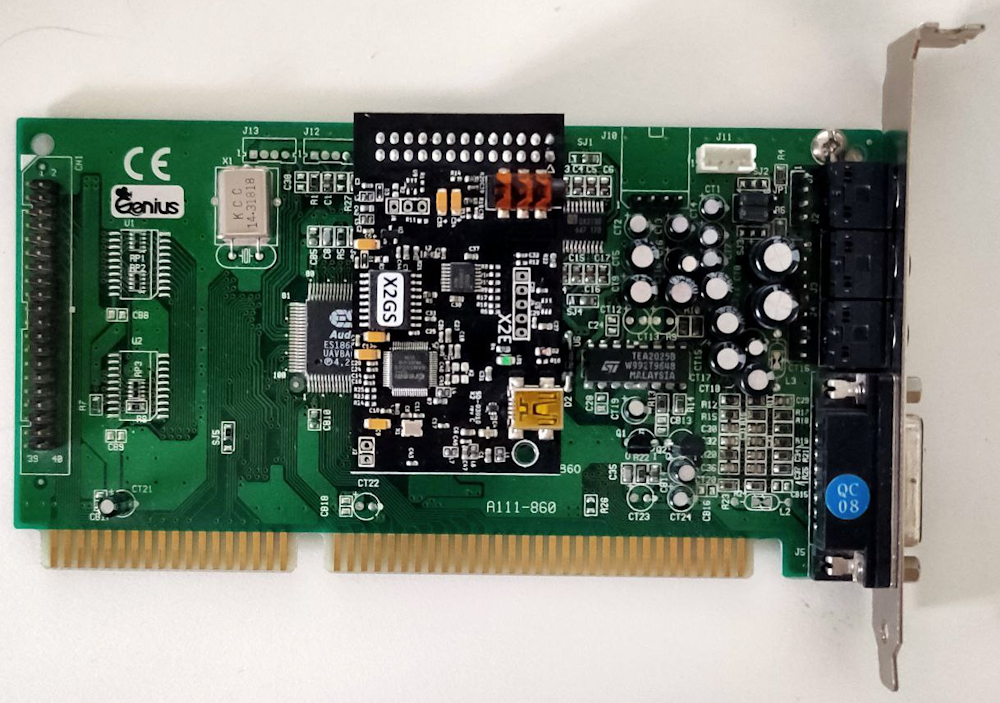

В конфигурацию с Acorp 5ALI61 (REV. D) и K6-2+ 450 MHz поставил Terratec Gold 16/96 с Yamaha DB50XG. Дочка оказалась настолько крупной, что нижней частью (на фото) касалась элементов основной платы. Пришлось поискать подходящую пластиковую опору (которая с шляпкой), с ней всё красиво. Хотя в идеале надо бы их полноценно соединить через 2-4 монтажных отверстия, чтобы дочка не отвалились ни при каких обстоятельствах. На этой конфигурации планируется запускать игры, где больше рока - Doom, Duke 3D, Descent. Ещё в планах знакомство с XG.



Забавно, что картам Creative не нашлось места - только в "топовой" системе с Athlon XP стоит X-Fi для EAX и возможности использования банков SF2. Остальные звуковушки Creative, которые были в составе моих сборок, по разным причинам выбыли.



Creative в сравнении с ESS это как феррари и малолитражка - не экономичная ,дорогая , и не практичная ))



@s11, а еще эта "Феррари" не может ехать быстрее 90 км/ч, и задняя передача не работает)



Вот только хорошую фирменную (а не нонейм срань в которой за шумами звука не слышно) ESS ещё поискать надо. Да плюсом к ней нужна недешёвая дочка. А каких-нибудь AWE64 со "встроенным" вполне сносным WT на авито как говна за баней. Так что кто здесь феррари, а кто малолитражка это ещё как посмотреть.



Зашел посмотреть текущие цены.
Что-то недешевое нонеча говно за баней.

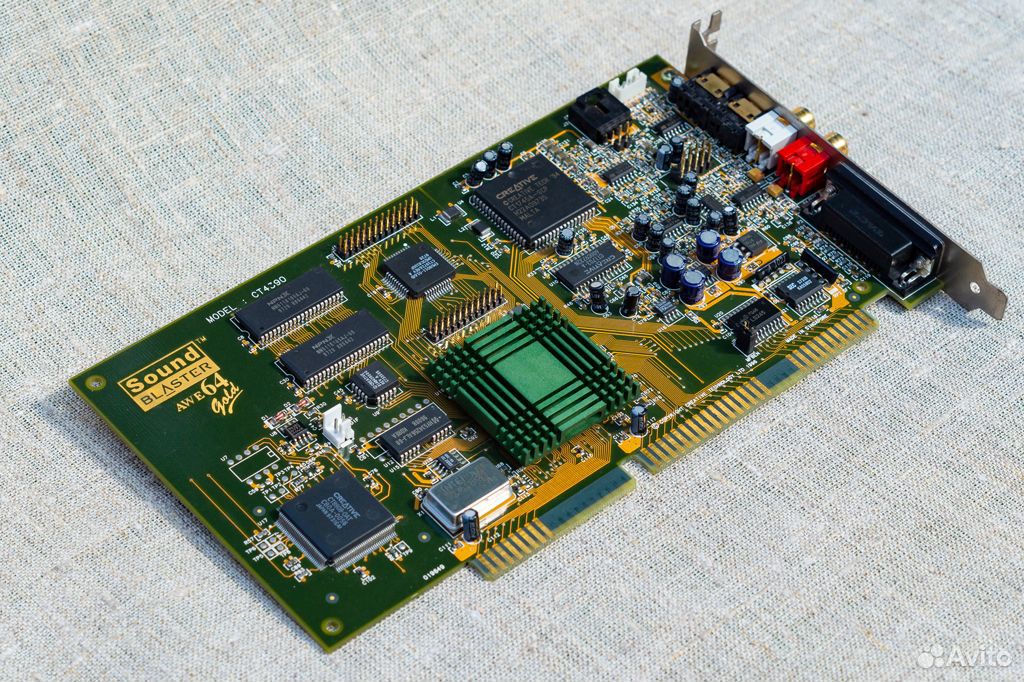

Особо порадовала вот такая вундервафля, да еще и за 36т.р.:

Мамкины маркетологи, б**



@_ALS_, за голду всегда ломили как ненормальные, это уже фетиш. Обычные Value как стоили +/- 3к, так и стоят.



@STOCK, я абсолютно нормально отношусь к ценам за голду в районе двадцатки. И таких там большинство.
Но 36 - это за специально обученный радиатор, никак иначе



Мне кажется, мнение о том, что большинство ESS - "срань в которой за шумами звука не слышно" - преувеличено. За 5 лет я насобирал немало ESS-ок, среди них откровенно шумных было немного. Из тех, которые оставил, есть очень простая на вид ES1868 бренда типа PCPartner или Aska. Так она шумит не сильнее, чем более серьёзные на вид Edison Gold 5.0 и Terratec Gold 16/96. А дочку можно купить местного производства на чипе SAM2695, необязательно искать дорогие. Но кому-то AWE64 удобнее, это понятно.

--- добавлено 2 май 2024, предыдущее сообщение размещено: 2 май 2024 ---

И зачем?) Он при работе тёплый, но не горячий.



Затем, что иначе его не продашь за такие деньги.



Не знаю насчет 64gold , но на картах семейств SB16 и SB 32 ни один из чипов не грется от слова совсем - думаю даже 40 градусов не набирают. Греются элементы питания 7805 и 7809, и то в пределах допустимого.

Да и сама по себе 64gold такое себе - излишество для ретро ПК под игры ,так как была продуктом для меломанов-аудиофилов,
как по мне нормальный SB16 c ямахой поинтереснее.
Я бы предпочел вместо нее заиметь CT1740 с "крутилкой" в приятном сохране.
http://www.dosdays.co.uk/topics/images/ct1740_1.jpg



Надо было туда ещё вентилятор Noctua 40 мм поставить - тогда бы выглядело на 36 тысяч.

--- добавлено 3 май 2024, предыдущее сообщение размещено: 3 май 2024 ---

Раньше версия Gold выгодно отличалась большим объёмом памяти, но сейчас на рынке есть новодельные модули от 2 Мб и до максимума. Они подходят для всех AWE64, включая самую доступную CT4520. Ещё у неё лучший ЦАП, но я какой-то особенной разницы с CT4520 не заметил. По ощущениям, немножко тише, но до SB Live! и Audigy всё равно далеко.

Главные проблемы этих CT1740 - редкость и безумная цена. Ещё поздние ESS в нормальном исполнении, как правило, шумят не так сильно, как карты возраста CT1740. Ну и ESS имеют лучшую совместимость с SB Pro.

--- добавлено 3 май 2024 ---

Переместил связку Audigy (SB0160) и nonPnP ES1688 в систему на Socket 370 для использования первой в качестве микшера (EKM v1.01) под чистым DOS (под Windows 98 - только Audigy). С линейного выхода ES1688 звук направляется на линейный вход Audigy, а линейный выход Audigy - на линейный вход X-Fi Titanium HD основного компьютера (к которой подключены наушники). Несмотря на такую сложную цепочку соединений результат шикарный - при сочном и громком звуке шум едва различим.



Недавно заменил акустику у себя. Старую снял, думал выкинуть, но стало интересно посмотреть. Разобрал, понятно, что двойной потенциометр к замене. Именно шумы, трески и отвалы каналов при регулировке звука меня и допекли до новеньких Edifier. Но ради интереса просто повыпаивал все кондёры, в том числе мелочь. Проверил - 2/3 в мусорку по потерям ёмкости и завышенному ESR. Даже мелочь по 100мкФ. Пара даже диоды из себя изображала уже в ESR тестере. Т.е. настолько велики были утечки. Позаменял их на имевшиеся из распая. Накинул постоянные резисторы вместо потенциометра. Поставил на проверку - внезапно звук стал сильно чище. Да, новенькие Edifier RT1280T сильно чище по шумам, даже на полной громкости, чем эти старые довольно дешёвые 2.1 колонки с сабом примерно на половинной (резисторы по половине номинала потенциометра в обе стороны поставил) громкости. Но разница с тем состоянием, в котором я их снимал - заметная.
Теперь в случае, если мне попадётся шумная карта - ради интереса сделаю полный рекап.



Я хотел голду какое-то время, когда загорелся собрать ПК полностью на золотистом текстолите.
С материнкой вообще проблем не было, видео была Asus V3400 VIVO, ну и AWE64 Gold идеально бы дополняла.
Потом смекнул, что особого смысла нет, поскольку сам корпус-то - непрозрачный.
А прозрачные (из акрила) я делал какое-то время и знаю, что в девичьем облике они остаются только первые несколько месяцев. Потом по углам скапливается пыль, потом она уже тонким слоем по всему корпусу... В общем, расхотел )

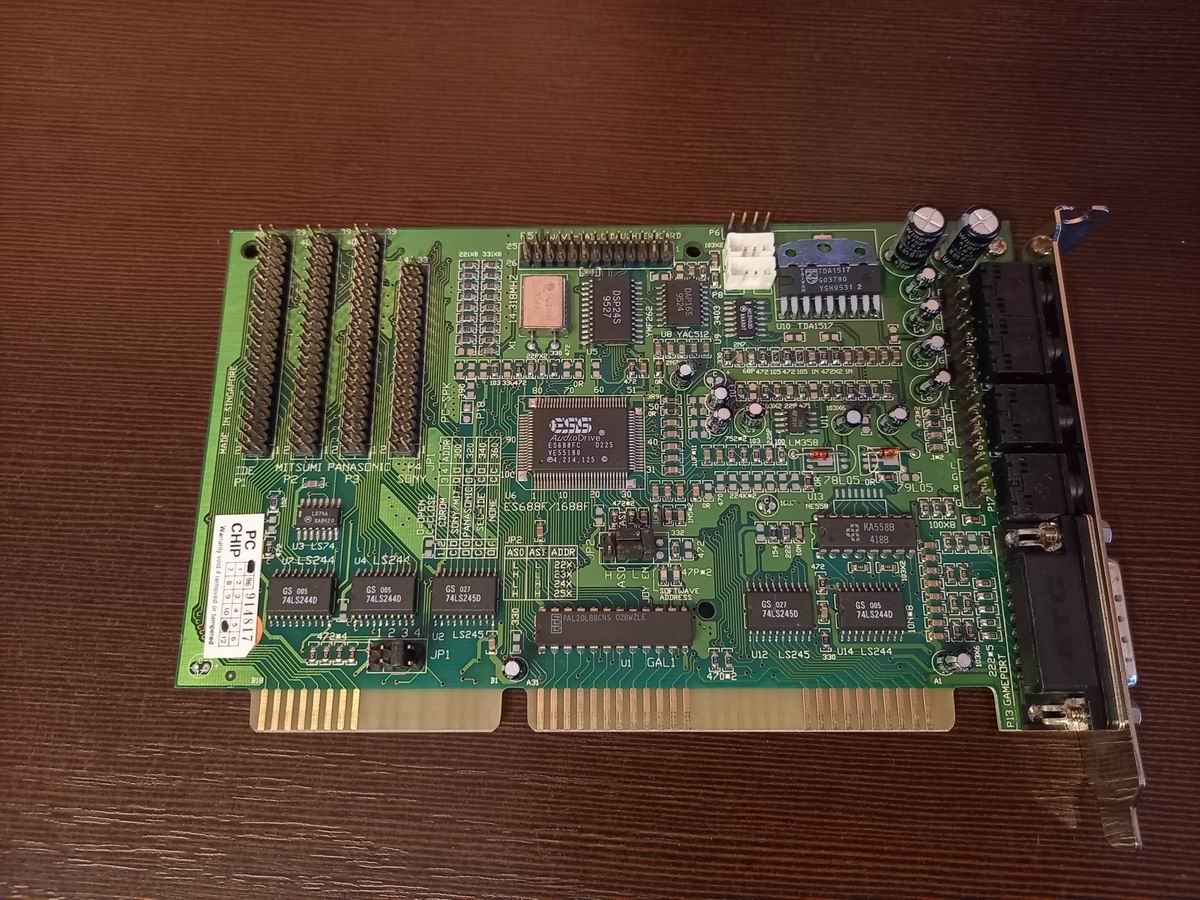

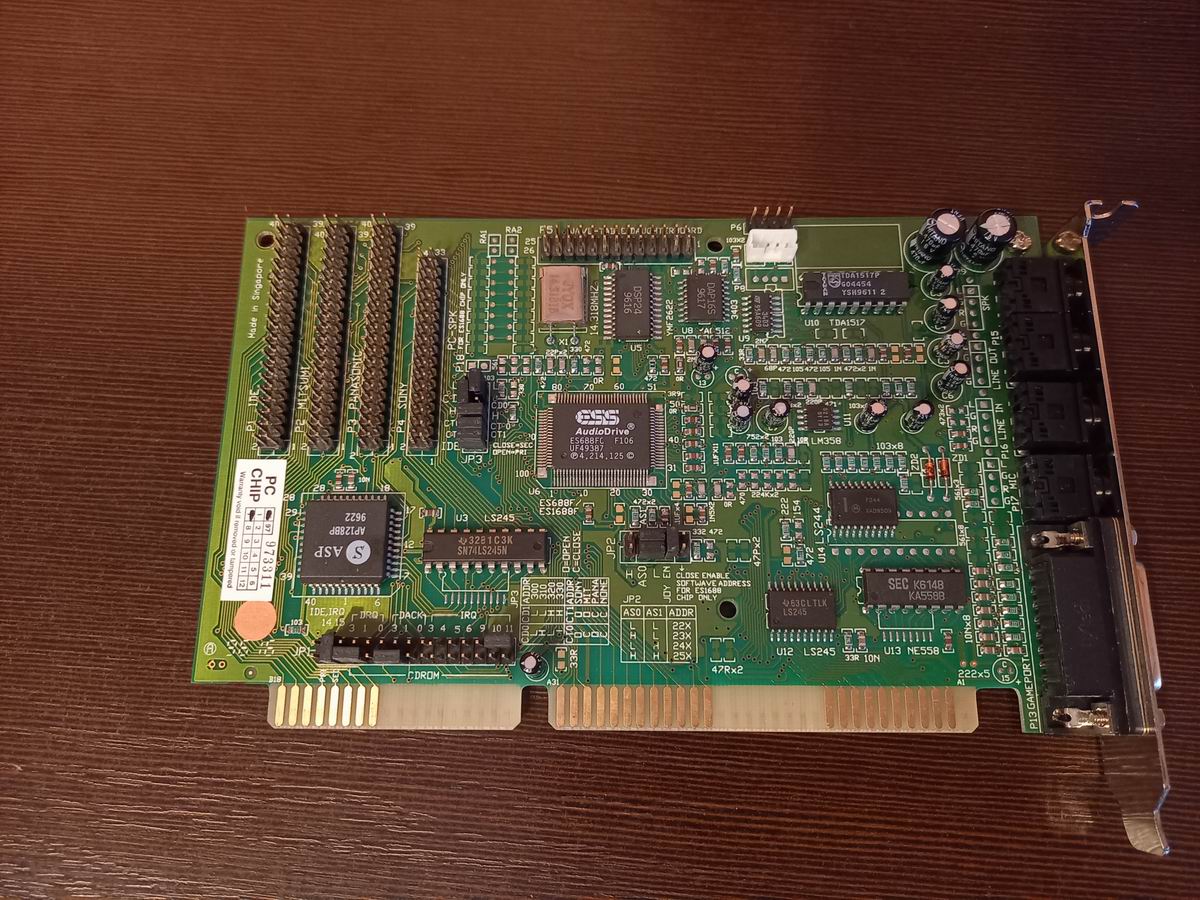

Попали в руки две ESS-ки на ES688FC.

Обе разные, вариации на тему Edison Gold-16 / Magique Melodie, но в неплохом исполнении и хорошей сохранности.

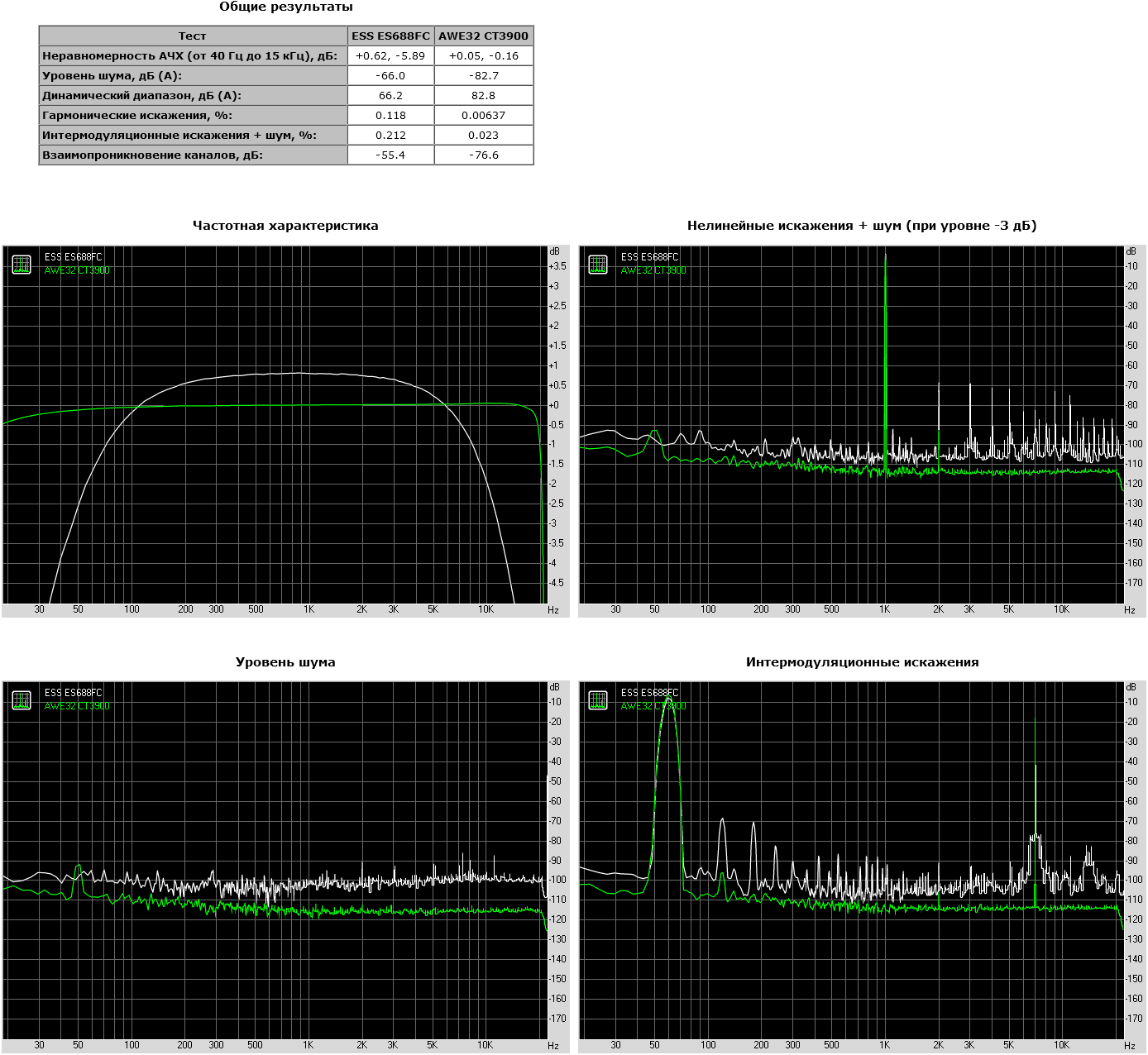

Снял параметры в RMAA, результаты у обеих карт получились практически идентичными, поэтому выкладываю результаты только одной.

В качестве контрольного сравнения - обычная AWE32 CT3900 в той же системе.

DOS, тестовый файл воспроизводился в плеерах mpxplay и DSS.

Использовался линейный выход карты (Line Out).

Микшер ESS:

Код:

ESSVOL.EXE /V:10 /L:0 /W:15 /M:0 /C:0 /S:15

Зелёный - AWE32, белый - ESS:





Фоновый шум карты незначительный, особенно на линейном выходе, хотя и выше, чем у AWE32.

Но когда начинается воспроизведение звука - это мрак.

Заметные нелинейные искажения, на записи тестового файла их слышно ушами.

Проверял на двух разных картах, в DOS и Win98 - результат одинаков.

Плюс сильно обрезанная сверху и снизу АЧХ, практически такая же, как у Гуся. Но Гусь - это всё же карта предыдущей эпохи.

Конечно, будет возможность - протестирую и другие ESS-ки, в более премиальном исполнении.

Но, скорее всего, это особенность чипа ES688FC/интегрированного в него ЦАПа, что очень печально.



Выложу пару тестовых аудиофайлов, для тех, кто хочет самостоятельно немного поэкспериментировать.

01HZ.wav - "тест Джона Новикова" - синус частотой 0,1 Гц и максимальной амплитудой.

Позволяет быстро оценить качество ЦАПа и аналоговых цепей карты.

На хорошей системе должна быть тишина, даже на максимальной громкости.

Попробуйте в разных плеерах, лучше под DOS, некоторые плееры (например Winamp) фильтруют подобный звук.

Карты вроде дешёвых OPTI и ESS с крутилкой на этом тесте воют и трещат.


udial.wav - известный старый тест на качество передискретизации в ЦАПе. На максимальной громкости не слушать!

Должны быть чистые тоны, без завываний и "хвостов".



@Sirruf, всё-таки для таких карт с супер большим количеством клонов хотелось бы какую-то фотографию (можно не свою) именно протестированного варианта.
