Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Маловероятно, что будет какое-либо улучшение.
Питание ES688 сейчас сделано по даташиту.
К тому же, кроме шума, у нас огромные гармонические искажения и зарезанная АЧХ. И это на аналоговом выходе чипа, без влияния последующих цепей.

Была такая мысль, но придётся подпаиваться к выводам GF1, что стрёмно и нужен конвертер EIAJ to I2S.
Зато можно будет получить выход гуся в SPDIF.



@Yuriy_X, не хотите сделать тест со своим picogus v2? Он будет таким: при вкл. счетчике фпс проверить с картой, без нее, и например, с Audigy (или лайв ct4810, sb0100) или встройкой в играх: МК3, МК2 (оба дос), Кармагедон, Нечто и еще какой-нибудь. По идее будет разница в 3-5 фпс.



@Редрум2, у меня в конфигурации с пикогусем также установлена ESS 1868. Могу проверить с одной и другой, а с креативами заморачиваться не хотелось бы (равно как и переставлять пикогуся в другую систему).



Зачем к GF1, когда TDA в DIP корпусе, прицепится не проблема, для защиты поставить резисторы на линии i2s



Там сигналы к TDA идут непосредственно от GF1. И интерфейс не I2S, нужен конвертер.



Ясно, где-то читал что ставили как TDA1545A(EIAJ) так и TDA1387(I2S), видимо наврали или GF1 разных ревизий



Нашел конвертер миди в вау, с добавлением 128 инструментов. Можно записать свой проект, но потом найди конвертер в миди и эспортировать в игру. Прога поддерживает свои банки, если это instruments patches, правда размер их не ясен.

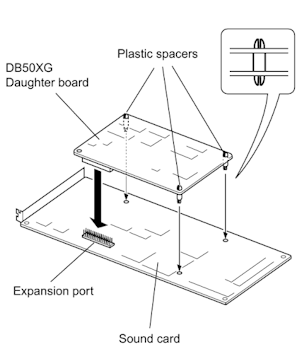

Коллеги, кто подскажет, чем можно надёжно прикрепить дочку DB50XG к звуковой карте? В инструкции указаны некие Plastic spacers, которые, судя по картинке, имеют определённую длину и фиксируются с обеих сторон. Их у меня нет. Может есть какие-то простые решения, чтобы без токарных работ? Или есть какие-то аналоги этих Plastic spacers?



@Yuriy_X, в Тесле на Гоголя продаются латунные монтажные стойки разной длины и с внутренней резьбой М3.
А т.н. Plastic spacers есть в Чип-Дипе : Стойки для печатных плат | купить в розницу и оптом



@_ALS_, спасибо за наводку. По идее, длина должна быть миллиметров 10-12, если в Тесле есть выбор, то смогу на месте примерить.



На материнках иногда встречаются дополнительные пластиковые опорные "грибки" для отверстий по краям, куда винты не вкручиваются.



На DB50XG тоже тонкие отверстия, в них очень немногие пластиковые стойки влазят (из тех, что у меня были).

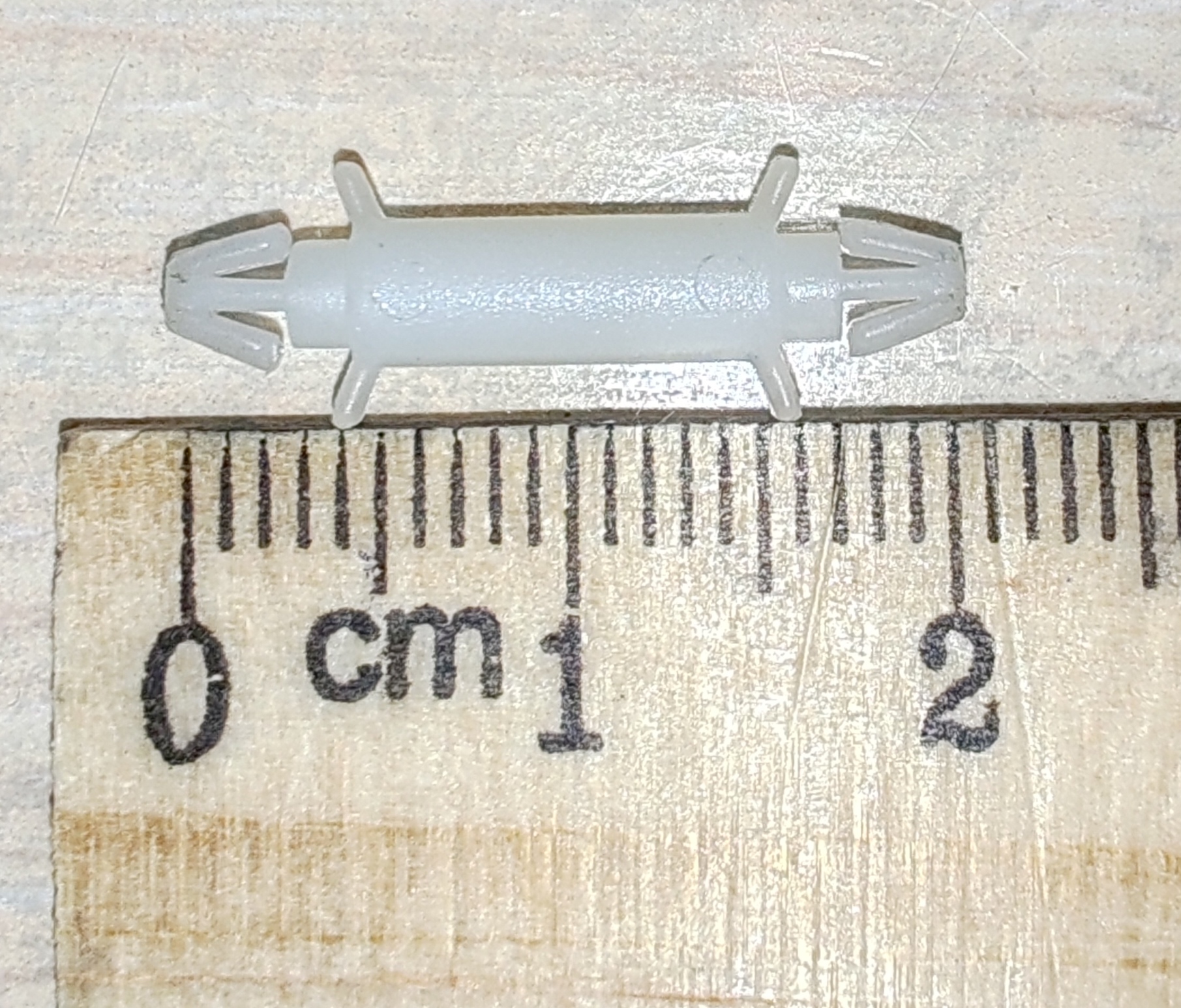

Там должны стоять именно такие, как на картинке - с защёлками с двух сторон.
Высотой 11 мм.
Part number не подскажу, покупал в каком-то локальном магазине, но давно, сейчас уже концов не найдёшь.
Вроде бы видел на алике.



@Sirruf, а если найти металлические стойки 11 мм и закрутить гайки с обеих сторон?



Можно все дешево и сердито сварганить - 3 болтика диаметром резьбы 2 мм ,3 гайки под них , 3 отрезка полиэтиленовой/резиновой/пластиковой трубки под высоту зазора между платами и 6 шайб вырезанных из полиэтиленовой пластинки , чтоб болт и гайка не царапали раритет))



Совсем простой вариант: использовать длинные болтики м3 или м2.5 (если М3 слишком толстые) и по три гаечки. Сначала устанавливается 4 болтика и фиксируются гайками на основной плате. Потом 4 гаечки фиксируется на нужной высоте. При необходимости ставятся шайбы, пластиковые или металлические, если нет замыканий. Все это дело удобно на этом этапе зафиксировать лаком (можно для ногтей) или клеем (суперклеем - цианакрилатом). Остаётся установить дочку и навинтить четыре последние гайки и тоже всё зафиксировать лаком. Будет очень крепко/нешатко и надёжно, но, вместе с тем, и отвинтить всё назад будет не сложно. Лак предпочтителен, если важно потом полное отсутствие следов, т.к. он легко смывается ацетоном, или номерными растворителями вроде 646, а маска ими не смывается.

Пластиковые трубки стоечки делаются из цилиндров в патроне дрели - сверло во втором патроне или импровизированой державке берётся в руку, а цилиндрик зажимается в патрон. Можно просверлить очень точно. Я так сверлил стержень ф6 под винт м3 - делал держатель для дисков для пневматических бормашинок до 25к оборотов - просверлилось очень точно. Тут же всё совсем просто - точности особой не требуется.

ЗЫ: Если хочется стандартных стоек, а не тоненьких, которых не найти или сложно - можно аккуратно расширить отверстия алмазным бором от "деремелеподобных" или из арсенала зубных техников.

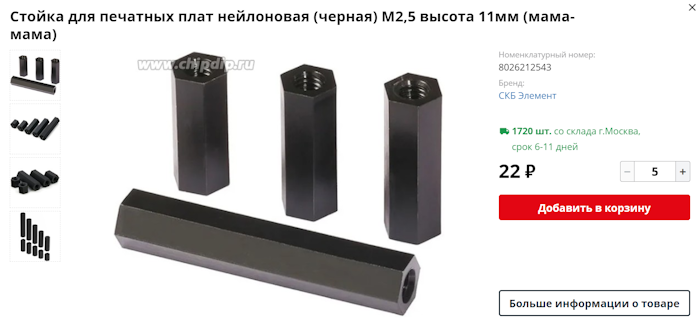

Всем спасибо за советы! Пока вижу самый лёгкий вариант на изображении ниже. К ним через пластиковые/резиновые шайбы прикрутить платы винтиками M2,5. Попробую посмотреть в местных магазинах, если там не найду, то в чипдипе.



В чипдипе есть нейлоновые винты М2.5.



@Yuriy_X, потом отпишись плз какие подошли



размеры
