Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

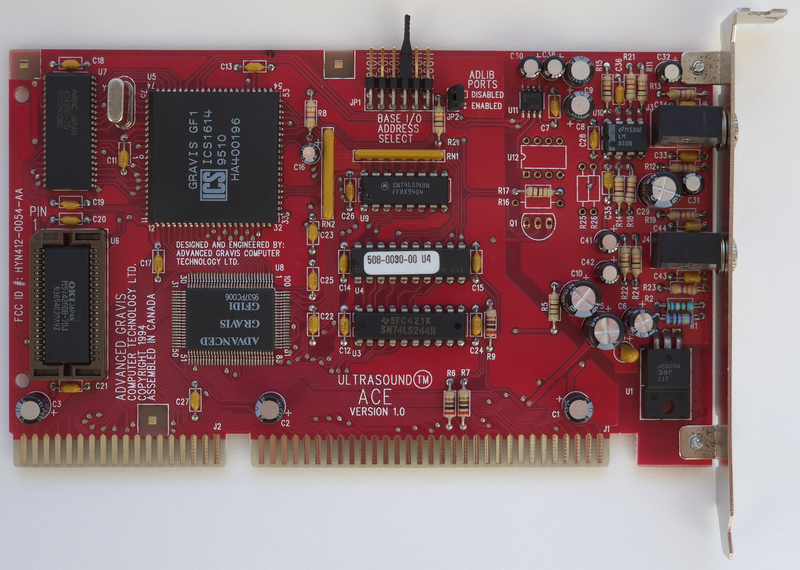

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: FAQ по звуковым платам для IBM PC - faqs.org.ru
Отдельные факи по:
- Gravis Ultrasound - FAQ по семейству карт Gravis UltraSound - faqs.org.ru
- SB AWE32/64 - FAQ по звуковым картам Sound Blaster AWE - faqs.org.ru
- SB Live - FAQ по звуковой карте Sound Blaster Live! - faqs.org.ru
- Aureal Vortex - FAQ по аудиокартам на чипах Aureal Vortex - faqs.org.ru

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: VOGONS Vintage Driver Library
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/

"Ликбез" по различным ISA звуковым картам от @Yuriy_X:

Звуковые карты на чипах ESS (ISA)

Одно из главных преимуществ чипов ESS — отличная совместимость с Adlib, Sound Blaster и Sound Blaster Pro. Карты на основе ES688 для воспроизведения музыки посредством FM-синтеза используют чип OPL3/YMF262 или его клон, а ES1688, ES1788, ES1868, и ES1869 — встроенный ESFM, звучащий мягче оригинального OPL3/YMF262. Есть 86 игр (1994-1998 г.), в которых реализована специальная поддержка ESS AudioDrive с более высоким качеством звука (в сравнении с Sound Blaster Pro).

Особенности самых распространённых чипов ESS

• ES688 AudioDrive (1994 г.). Большинство карт на этом чипе не используют Plug&Play, а интерфейс MPU-401 поддерживается только в режиме эмуляции, который работает через TSR (не везде корректно). Некоторые более поздние экземпляры ES688 содержат дополнительный чип ES968, обеспечивающий аппаратную поддержку MPU-401 и Plug&Play.
• ES1688 AudioDrive (1995 г.). Как и ES688, карты на этом чипе могут быть в PnP или nonPnP исполнении, а бывают и с функцией переключения этого режима джампером. Любая плата ES1688 имеет аппаратную поддержку MPU-401, при наличии разъёма wavetable (обычно он есть) к ней можно подключить дочернюю карту General MIDI без проблем и ошибок вроде зависающих нот.
• ES1868 (1995 г.) и ES1869 (1996 г.). Карты на чипе ES1868, в отличие от ES1688, имеют улучшенную поддержку Sound Blaster Pro (включая 2.0) и существуют только в исполнении Plug&Play. Они тоже отлично подходят для использования с дочерними картами безо всяких проблем и ошибок. Более новый чип ES1869 поддерживает сэмплы 48 kHz и 3D-звук.

Ответ на вопрос, какой из чипов выбрать, зависит от конфигурации ретроПК и задачи. Для системы без Plug&Play (386 или ранние 486) стоит поискать карту на базе ES688 или ES1688 без ES968. При этом отсутствие проблем с MIDI-дочками гарантируется только для чипа ES1688 с аппаратной поддержкой MPU-401 (т. е. при наличии чипа ES968). Для системы с Plug&Play (поздние 486, Pentium и новее) подойдут и более распространённые (и дешёвые) карты на чипах ES1868/ES1869.

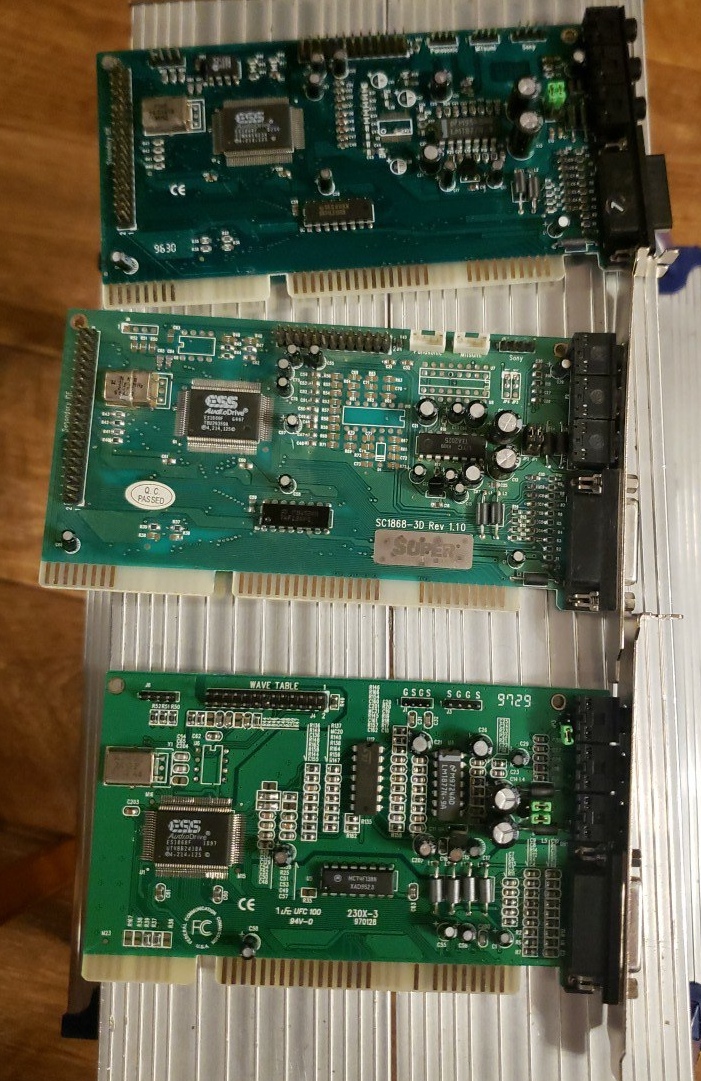

Какие карты ESS встречаются в продаже

Карты ESS для ISA представлены в огромном разнообразии, они отличаются производителем, чипами для FM-синтеза (у ES688 могут быть разными), наличием или отсутствием поддержки Plug&Play (характерно для ES688 и ES1688), дополнительных чипов (например, радио или встроенного wavetable), разъёмов (например, входа SPEAKER), отдельных аудиовыходов с усилителем (LINE-OUT) и без него (SPK OUT).

Самые добротные экземпляры ESS в основном выполнены на чипах ES688 и ES1688 (Edison Gold-16 3.3, MediaWave и т. д.) и имеют четыре аудиогнезда. У плат на базе ES1868/ES1869 обвязка обычно беднее, однако качество звука и уровень шума конкретного образца больше зависят от его состояния. Из более качественных экземпляров можно выделить Terratec Gold 16/96, Edison Gold 5.0, Labway/Genius A111-860.

ПО, необходимое для работы карт ESS

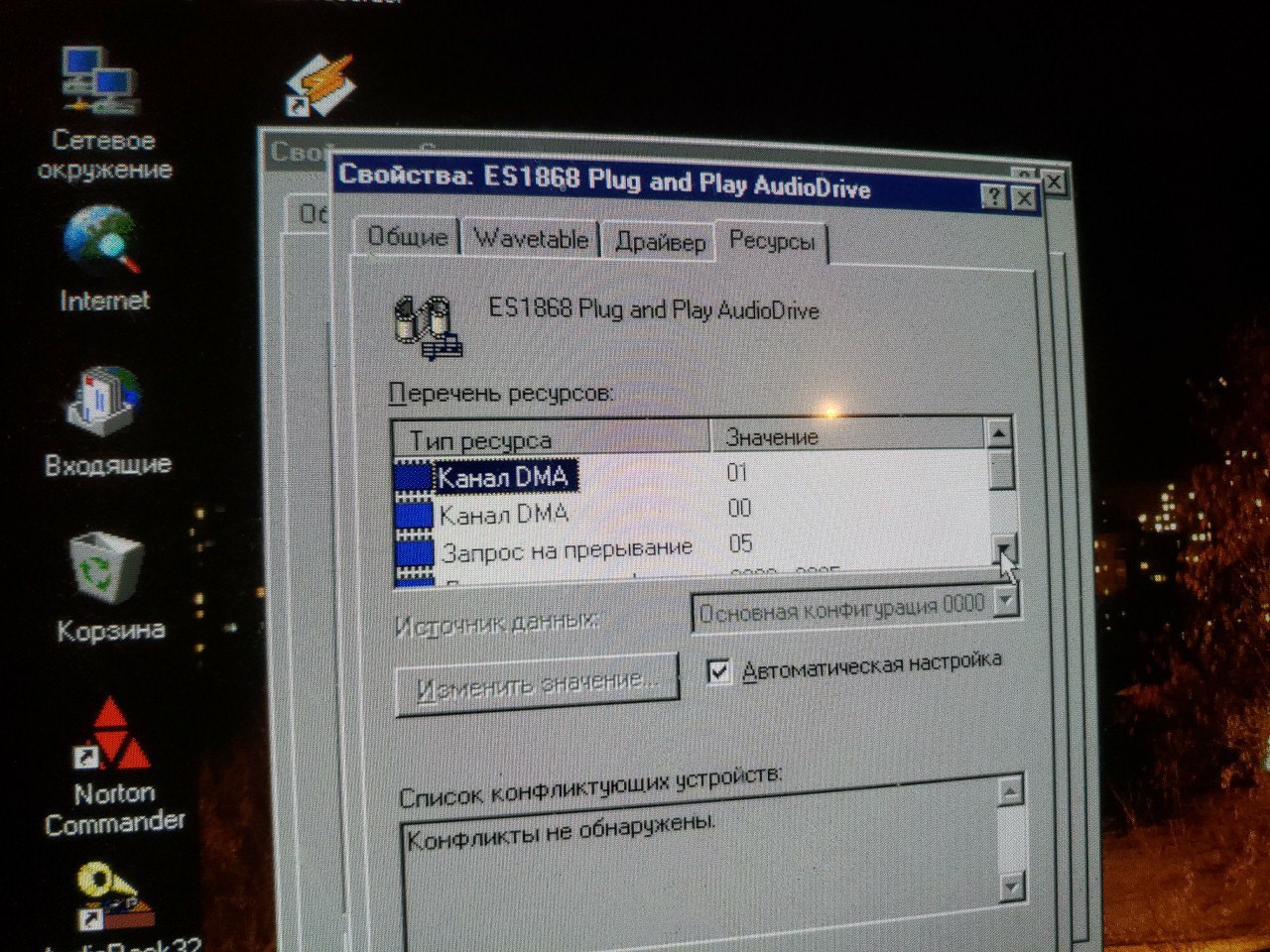

ISA-карты ESS с поддержкой Plug&Play в DOS инициализируются и настраиваются через программу ESSCFG.EXE подходящей версии (надо подбирать). Программы ESSVOL.EXE (новее) и SETVOL.EXE (старше) позволяют настроить уровни громкости всех каналов. Для некоторых карт ESS без Plug&Play инициализация не требуется, в этом случае достаточно запуска микшера. Пользоваться именно фирменным ПО необязательно — для инициализации, настройки и регулировки громкости подойдёт и UNISOUND.COM. Для работы чипа ES968 может потребоваться драйвер ES968.COM или сторонний INIT_ESS.COM.

Резюме-вывод

Почти любая ESS для ISA — одна из самых доступных звуковых карт, обладающих отличной совместимостью с Sound Blaster Pro в DOS. Всё ПО для них предельно понятное и простое, они не имеют проблем совместимости с большей частью железа, включая процессоры от 1 ГГц. Большинство плат ESS на ES1688, ES1868 и ES 1869 имеют разъём wavetable для подключения дочерней звуковой карты General MIDI.

Звуковые карты на чипах Aztech (ISA)

На фоне аудиокарт с чипами ESS, Creative и Yamaha продукты Aztech встречаются не так часто, но и редкими их тоже не назовёшь. С 1992 по 1996 год бренд выпустил около 30 плат, многие из которых имели достойные (на то время) характеристики и успешно конкурировали с более дорогими аналогами от Creative. Все они подразделяются на четыре поколения, отличающихся чипами и поддерживаемыми технологиями.

В плюсы поздних Aztech можно записать хорошую совместимость с Sound Blaster Pro и лёгкость настройки. К ним можно подключать MIDI-дочки, не опасаясь проблемы с зависанием нот. Минусом экземпляров последних поколений считается отсутствие фильтра низких частот, из-за чего звук в режиме Sound Blaster кажется «грязноватым». Некоторые карты Aztech могут хранить настройки в собственной памяти (EEPROM).

Особенности поколений аудиокарт Aztech

• 1-е (1992-1994 г.). Все карты на ранних чипах Aztech (AZTS, AZTPR16) не используют Plug&Play, умеют эмулировать Adlib, Covox и Disney, но большинство из них не поддерживает MPU-401. Около половины экземпляров первого поколения поддерживает Sound Blaster Pro, остальные — 2.0 (моно). Для воспроизведения музыки посредством FM-синтеза используется чип OPL2/YM3812 или OPL3/YMF262.
• 2-е (1994-1995 г.). Эти карты основаны на чипе AZT-1605, имеющем поддержку Sound Blaster Pro вне зависимости от версии и других особенностей устройства. В отличие от первого поколения, такие устройства могут похвастаться полноценным MIDI-интерфейсом MPU-401, при этом они уже не поддерживают Covox и Disney. Для FM-синтеза используется чип OPL3/YMF262 либо менее каноничный LS-212.
• 3-е (1995-1996 г.). Начиная с этого поколения, карты Aztech можно рекомендовать для постоянного использования в составе относительно мощной ретросистемы. Они основаны на чипе AZT-2316, бывают с Plug&Play и без, поддерживают Sound Blaster Pro (есть стерео) и MPU-401. Для FM-синтеза карты Aztech третьего поколения тоже используют отдельный чип OPL3/YMF262.
• 4-е (1996 г.). Самые поздние платы Aztech основаны на чипе AZT-2320 и доступны только в исполнении Plug&Play. Для FM-синтеза используется встроенный чип OPL3/YMF262. Аудиокарты Aztech на базе AZT-2320 поддерживают Sound Blaster Pro, WSS и MPU-401. В целом они мало чем отличаются от своих собратьев прошлого поколения.

Какую карту Aztech выбрать

Устройства первых двух поколений встречаются нечасто и интересны прежде всего в качестве предметов коллекционирования. Они могут иметь проблемы совместимости с играми, «капризничать» в составе относительно мощных систем, а также быть непростыми в настройке. При этом карты первого поколения ценят за поддержку Covox/Disney, кроме этого, выведенный на них PC Speaker слышен с момента включения ПК, а не после загрузки системного драйвера карты (что, например, характерно для SB16).

Учитывая малую распространённость Aztech первых двух поколений, ответ на вопрос, какая карта лучше, обычно сводится к выбору между AZT-2316 и AZT-2320. Для систем без Plug&Play (386 или ранние 486) оптимальными будут nonPnP карты на чипе AZT-2316: Washington 16, Waverider 32+ или Pro 32-3D, Multimedia Pro 16, 16 ABI/ABO или 16 IIB-3D. Если у материнской платы есть поддержка Plug&Play, то можно брать любую устраивающую вас по свойствам, цене и состоянию карту на базе AZT-2316 или AZT-2320. При отсутствии технических проблем все существующие варианты играют неплохо.

ПО, необходимое для работы карт Aztech

Для каждой звуковой платы Aztech производитель выпускал отдельные драйвера, все их можно найти в интернете. Если гибкая настройка не требуется, то можно попробовать UNISOUND.COM. Эта утилита успешно инициализирует PnP-аудиокарты на чипах AZT-2316/AZT-2320 и позволяет регулировать уровни громкости. Если запустить UNISOUND.COM для обычной AZT-2320, то устройство займёт ресурсы 220/5/1/330 (если они свободны), оптимальные для большинства игр.

Резюме-вывод

Звуковая карта Aztech 3- и 4-го поколений может стать хорошим выбором для ретросистемы с прицелом на DOS-игры. Обычно такие устройства изготовлены изготовлены качественно и отличаются низким уровнем шума, у них эталонный FM-синтез (OPL3) и нет никаких проблем с интерфейсом MPU-401. К минусам плат Aztech можно отнести отсутствие фильтра низких частот и неидеальную совместимость с первыми версиями Sound Blaster (справедливо в отношении некоторых старых игр с поддержкой SB 1.0/1.5/2.0).

Звуковые карты Sound Blaster (ISA)

Sound Blaster — первые звуковые карты для совместимых с IBM PC компьютеров, умеющие одновременно воспроизводить цифровой звук (через специализированный микропроцессор DSP) и синтезированную музыку (через звукогенератор YM3812/OPL-2). Успех этого продукта позволил Creative Labs выиграть в конкурентной борьбе с AdLib Incorporated, занять лидирующее положение на рынке и задать новый неофициальный стандарт.

С 1989 по 1997 год компания Creative Labs выпустила четыре поколения звуковых карт для шины ISA, отличающихся поддерживаемыми технологиями, частотой дискретизации, FM-генератором, уровнем шума и другими свойствами. Даже в рамках одного поколения аудиоплаты Creative могут иметь существенные отличия, влияющие на целесообразность выбора того или иного варианта для построения ретрокомпьютера.

Особенности поколений аудиокарт Creative

• 1-е (1.0, 1.5, 2.0). Самые первые звуковые карты Sound Blaster (1.0, 1.5, 2.0) были актуальны с 1989 по 1991 год и предназначались для установки в 8-битный разъём ISA. Они способны воспроизводить монофонический цифровой звук с частотой дискретизации до 22 кГц и музыку, синтезированную микросхемой OPL-2.
• 2-е (Pro 1, Pro 2). Карты Sound Blaster Pro спроектированы для 16-битного разъёма ISA, хоть и используют только его 8-битную часть. Они поддерживают стереозвук (до 22 кГц), снабжены встроенным контроллером CD-ROM и, в зависимости от версии, двумя звукогераторами YM3812/OPL-2 (Pro 1) либо одним YMF262/OPL-3 (Pro 2).
• 3-е (SB16). Главные новшества Sound Blaster 16 — поддержка 16-битного звука и интерфейса MPU-401, а также наличие разъёма Wave Blaster для подключения дочерней платы (не на всех картах). На всех картах SB16 без поддержки Plug&Play за FM-синтез отвечает чип OPL-3, на более поздних с Plug&Play — CQM.
• 4-е (32, AWE32 и AWE64). Помимо микросхемы SB16, эти платы содержат чип таблично-волнового синтезатора EMU8000. Все карты 4-го поколения могут воспроизводить музыку в режимах AWE32 (DOS) и General MIDI (DOS и Windows), используя сэмплы из встроенной или дополнительно установленной памяти.

Какую карту Creative выбрать

Аудиоплаты Creative для ISA первых двух поколений редко встречаются в составе ретросистем и в основном интересны как предметы коллекционирования. Если рассматривать для покупки устройства только этого бренда, то выбор обычно лежит между SB16 (и её удешевлённой версией ViBRA16), 32, AWE32 и AWE64. Каждый вариант имеет свои плюсы и минусы.

Если вам не требуется интерфейс MPU-401 для использования аудиокарты совместно с MIDI-дочкой, то можно выбирать почти любую хорошо сохранившуюся плату SB16, ViBRA16, 32, AWE32 или AWE64. Первые два варианта — самые простые, они воспроизводят звук в режимах SB, SB Pro и SB16, а музыку — посредством FM-синтеза (в играх выбираем Sound Blaster).

Карты Sound Blaster 32, AWE32 и AWE64 интересны тем, что могут воспроизводить музыку не только через звукогенератор (режим Sound Blaster), но и с использованием технологии таблично-волнового синтеза (режимы AWE32 и General MIDI). Одна из самых удобных и в то же время продвинутых аудиоплат Creative для ISA — AWE64 любой версии.

Если планируется подключение MIDI-дочки, то выбор вариантов сильно сужается — почти все карты SB16 и все AWE32 с разъёмом wavetable имеют проблему зависающих нот при одновременном воспроизведении MIDI и цифрового звука. Существует всего четыре модификации SB16 без такого недостатка, и они обычно дорогие.

ПО, необходимое для работы карт Creative

ПО для всех звуковых карт Creative описывать долго и бессмысленно, поэтому рассмотрим только самые распространённые варианты — SB16 (ViBRA16) и AWE64. Для работы SB16 под чистым DOS необходимо скачать два архива: ctcmbbs.exe и sbbasic.exe. Сначала запускаем утилиту для настройки карты CTCM, затем устанавливаем драйвера.

Для AWE64 понадобятся ещё два архива — s64basic.exe и aweutl.exe. Сначала проделываем те же операции, что и в случае с SB16, затем ставим ПО для инициализации и управления функциями чипа EMU8000. Также можно попробовать стороннюю программу UNISOUND.COM, которая не занимает память и удобнее оригинального ПО от Creative.

Резюме-вывод

Аудиоплаты Creative широко востребованы среди любителей старого компьютерного железа, благодаря чему изучены вдоль и поперёк. Практически о любой модели Sound Blaster можно найти подробную информацию, включая плюсы, минусы и ключевые особенности. С настройкой карт этого бренда редко бывают трудности, что тоже можно записать в плюсы.

Карты Sound Blaster Pro, 16 и ViBRA16 подойдут тем, кому достаточно синтезированной музыки, а 32, AWE32 и AWE64 — тем, кого устраивает их функциональность по части таблично-волнового синтеза. Для использования же с дочками или синтезаторами стандарта General MIDI лучше подыскать другую карту (не Creative), лишённую проблем с MPU-401.

Звуковые карты Yamaha (ISA)

На рынок полноценных звуковых карт (а не только чипов для них) аудиогигант вышел достаточно поздно — в 1994 году. Платы ISA с чипами Yamaha 1990-х годов выпускались только в исполнении Plug&Play, они поддерживают популярные в то время стандарты звука и подходят для большинства DOS-игр.

Почти все доступные экземпляры основаны на чипе YMF718 или YMF719 с поддержкой Adlib, Sound Blaster и Sound Blaster Pro, MPU-401 и WSA, содержат чип OPL-3 для FM-синтеза и разъём wavetable. Последний можно смело использовать для MIDI-дочек — проблем с зависанием нот у Yamaha нет.

Поколения аудиокарт Yamaha

• 1-е (OPL3-SA) — самые ранние карты основаны на чипе YMF701 и предлагают только самый базовый набор функций;
• 2-е (OPL3-SA2) — устройства следующего поколения на чипах YMF711 или YMF718 дополнены интерфейсом CD-ROM и встроенным ЦАП для OPL4;
• 3-е (OPL3-SA3) — платы на чипах YMF715 или YMF719 также снабжены цифровым сигнальным микропроцессором 3D Audio DSP.

Что такое OPL4? Это чип с ROM на один (YMF704) или два мегабайта (YMF278) с сэмплами, используемыми при воспроизведении музыки в режиме General MIDI. У большинства версий OPL3-SA2 и OPL3-SA3 посадочное место для OPL4 пустует, но в него можно впаять соответствующую микросхему для расширения функциональных возможностей устройства.

Отдельно стоит отметить Yamaha SW60XG, которая представляет собой аналог MIDI-дочки DB50XG в исполнении ISA. Это не универсальная аудиокарта, она способна воспроизводить только музыку посредством таблично-волнового синтеза в режиме General MIDI. При этом Yamaha SW60XG не умеет создавать цифровой звук, равно как и синтезировать его через FM.

Среди аудиоплат Yamaha можно встретить множество вариаций Audician 32 Plus на разных чипах, они могут быть произведены Labway, Genius, Aopen, Addonics и ещё несколькими брендами. Также встречаются карты с названием Audio Wave и безымянные экземпляры, происхождение которые установить непросто.

ПО, необходимое для работы карт Yamaha

Аудиоплаты ISA на чипах Yamaha в DOS инициализируются и настраиваются через программу SETUPSA.EXE, она обладает всеми нужными функциями. Также можно воспользоваться утилитой UNISOUND, но её возможности значительно скромнее. При установке драйверов под Windows 9x доступен программный wavetable-синтезатор.

Резюме-вывод

Аудиоплаты ISA на чипах Yamaha качественно изготовлены, поддерживают самые распространённые стандарты звука, их удобно настраивать через SETUPSA.EXE, и они лишены проблем с зависанием нот при использовании MIDI-дочек. При этом для них характерны и некоторые недостатки (не у всех экземпляров):

• как правило, малые размеры монтажной платы, из-за чего её невозможно установить в корпус с крупной дочерней платой (например, DB50XG) без гибкого шлейфа;
• перепутанные каналы wavetable (лечится инвертированием в игре/ПО или с помощью паяльника), неработающий фильтр низких частот (решается доработкой карты);
• процессорозависимость — звук может «заикаться» на системах уровня Pentium III (характерно, например, для игры WarCraft: Orcs and Humans);
• вместе с FM цифровой звук может воспроизводиться с ошибками (например, в Mortal Kombat ранних версий некоторые сэмплы проигрываются частично или вообще выпадают);
• неполная поддержка технологии ADPCM, из-за чего в играх, которые её используют, могут отсутствовать звуки (например, во вступлении Duke Nukem II).

Аудиокарта Yamaha может стать хорошим выбором для ретросистемы, если вы не боитесь её «болячек» и/или планируете запускать преимущественно поздние DOS-игры, с которыми проблемы бывают намного реже. В общем и целом хорошо сохранившаяся Yamaha в исполнении ISA порадует лёгкой настройкой, чистым звуком, каноничным FM-синтезатором и беспроблемным MPU-401.



@TheMadLynx, можно ведь и самому кинуть проводками, если ламельки на разъёме присутствуют (можно приклеить БФ-ом или эпоксидкой). В нативных старых системах все нужные напряжения на шине должны присутствовать. Во всяком случае, если дочка заводится нормально на этой системе в составе звуковухи, то и на HardMPU завести можно. Не проблема, вообщем-то и при отсутствии нужных напруг, но это уже чуть сложнее, хотя у китайцев сейчас полно любых готовых преобразователей. То ли дело когда их не было и собирался автогенератор на насыщающемся трансформаторе или двухтрансформаторная схема (первый чисто генератор на насыщающемся, второй силовой на не насыщающемся, чтобы был КПД повыше). И сейчас, в принципе так можно: при использовании мосфетов с материнки или видюхи получается около 100 Вт, а то и больше с весьма пристойным КПД на колечке или чашке («горшке») подходящего размера.



С нуля начать паять электронику очень непросто - нужна практика на нерабочих ненужных образцах, прежде чем лезть к редким платам - поотрывать дорожки и насажать КЗ проще простого.



Тут речь идёт об очень простых пайках. КЗ устроить просто подпаяв питание туда где его не было (свободный пин) - не простая задача. Так не только паять опасно, но и вообще электричеством пользоваться из розетки, а не от маломощных батареек опасно. Страх людей перед паяльником для меня совершенно необъясним. Это же не лаповые схемы передатчиков с нескольким кВ на аноде где действительно новичкам делать нечего. КЗ по питанию, так-то, считается хорошим тоном проверять перед включением, благо по кондёрам это делается легко и просто даже, в общем случае, без поиска линий на шинном разъёме. Хорошо помогает от внезапных "пиротехнических эффектов". Включать многие платы без наличия некоторых напряжений опаснее, т.к. в некоторых микрах 12в, например, может давать смешение на подложку чипов и без этого питания микросхемы "вылетают" за секунды. Пример - наша ВГ93 и её прототип.

ЗЫ: Основная причина отрыва дорог вовсе не пайка, а жёсткие выводы радиодеталей и проводов для пайка, которые потом чисто механически отрывают дороги. Если речь, конечно не о гетинаксовых платах из бытовой электроники СССР 60-80х годов, где дорожки отрывались нередко и без пайки, а с пайкой так отрывались практически всегда.



@TheMadLynx, тем не менее DB50XG на picoGUS 2.0 заиграла.

--- добавлено 19 апр 2025, предыдущее сообщение размещено: 19 апр 2025 ---

@SanTix, спасибо за напутствие, но в ближайшее время на это точно не решусь. Меня в ретрокомпьютерной теме интересуют конкретные вещи, самостоятельный ремонт железа сюда не входит. А соединять проводочки я уже приноровился через скрутки с термоусадками, вроде работают. С более сложными задачами обращаюсь к мастерам. Кроме этого, зрение уже не такое, как хотелось бы. Стараюсь не напрягать глаза без явной необходимости.



Уж не помню, сколько мне было лет (во втором классе я уже паял простые схемы), когда кто-то из взрослых слегка подколол меня и ошарашил тем, что в удивлённой манере поинтересовался: зачем я так парюсь с накруткой проводков во всяких скрутках, когда проще, быстрее и надёжнее припаять. На моё возражение, что пайка же это типа неразборно, а тут времянка, он усмехнулся и сказал, что пайка - самое удобное и разборное соединение: ткнул жалом и убирай проводок или подключай новый. Просто не нужно всё намертво скручивать перед пайкой. Как же он был прав! Я теперь вообще ничего не кручу. Даже сетевые вилки к проводу припаиваю, а не прикручиваю винтами (при замене повреждённых вилок или замене всяких "американок" на отечественные - европейки). Когда нужно где-то быстро подпаять, порой в неудобном месте, у меня есть импульсный паяльник "момент" - как пистолет, нажал на кнопку и жало-дужка через 5 секунд готово к пайке и есть лампочка для подсветки - можно паять в темноте. Крайне удобно для всяких проводочков. К слову к термоусадкам слегка "охладел": бывает пропарывается об острые углы или потом протирается, не особо-то стойкие термически и механически, особенно при нагреве. Использую, тем более у меня их много диаметром до нескольких сантиметров, но это у меня не основной тип изоляции. Но усадки очень удобны, когда не подступиться, чтобы использовать другую изоляцию. Однажды надставил провода к люстре отломанные внутри "стакана" потолочной розетки буквально на полтора сантиметра торчащие из бетона. Естественно удлиняющие провода припаял, иначе было никак, т.к. пальцы было не засунуть. Подсвечивал фонариком снизу... Заизолировал двумя или тремя усадками каждый вывод. Если бы не припаял, пришлось бы затеять серьёзный ремонт, а то и соседа потревожить. Правда паял минут сорок, пока приноровился и изматерился весь, слегка залил припоем пол. Но результат того стоил - работает до сих пор, уже более 15 лет.



Народ можно как то сконфигурировать ГАМЕПОРТ на АВЕ64 через файл CTPNP.CFG? По умолчанию система ДОС 7.1 видит мой пад 8 кнопочный как два двухкнопочных.
В файле такие строки есть
[GAMEPORT]
Disable=0
Csn=1
CardId=CTL00e4
Serial=1a7cb56a
LogDev=1
Port0=200

Но не понятно как он подцепляется, при загрузке системы или как то отдельно. Или вообще ни как. 7.1 CTCU не запускает, запускал через 6.22 с дискеты для настройки ГАМЕПОРТ.



А он разве как-то конфигурируется вне винды?
В DOS это по умолчанию два двухкнопочных пада. Что-то большее обычно должны уметь сами игры.

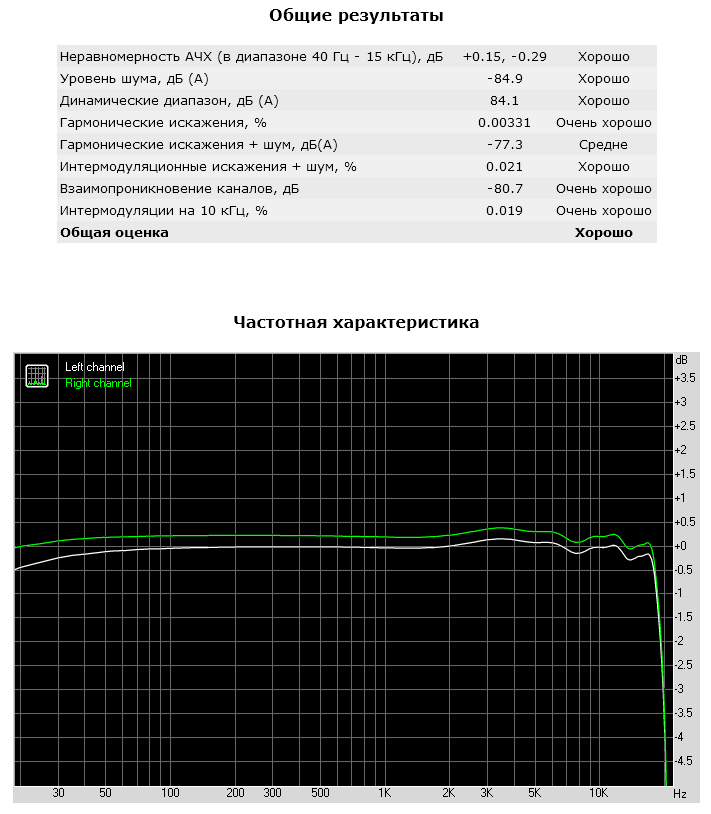

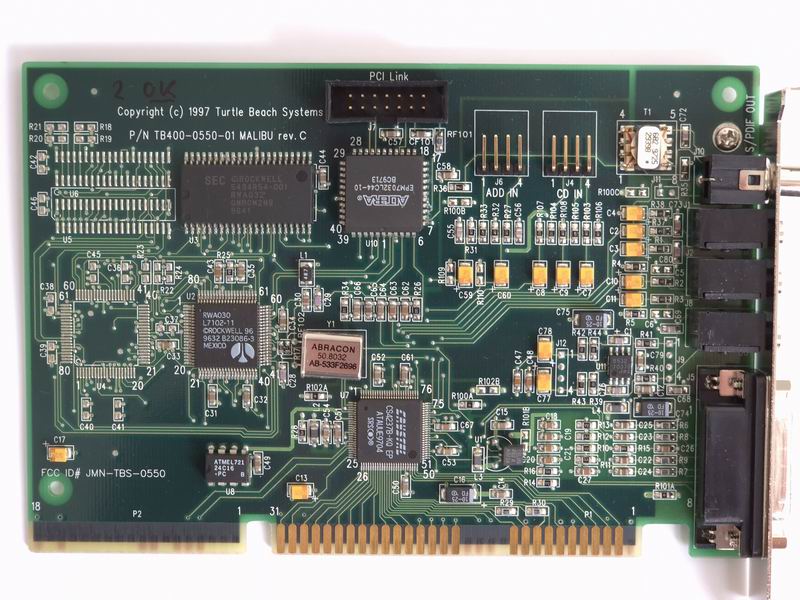

Turtle Beach Malibu

Crystal CS4237B + синтезатор Kurzweil MA-1.

SB Pro, OPL, General MIDI.






Как единственная универсальная звуковая карта в DOS сборке - отличный вариант.

Midi семплы качественные, бОльший упор на классические инструменты.

Малошумящая.

SPDIF выход в DOS работает.

При инициализации в DOS нужно обязательно отключать процессор 3D эффектов, это радикально уменьшает уровень шумов.

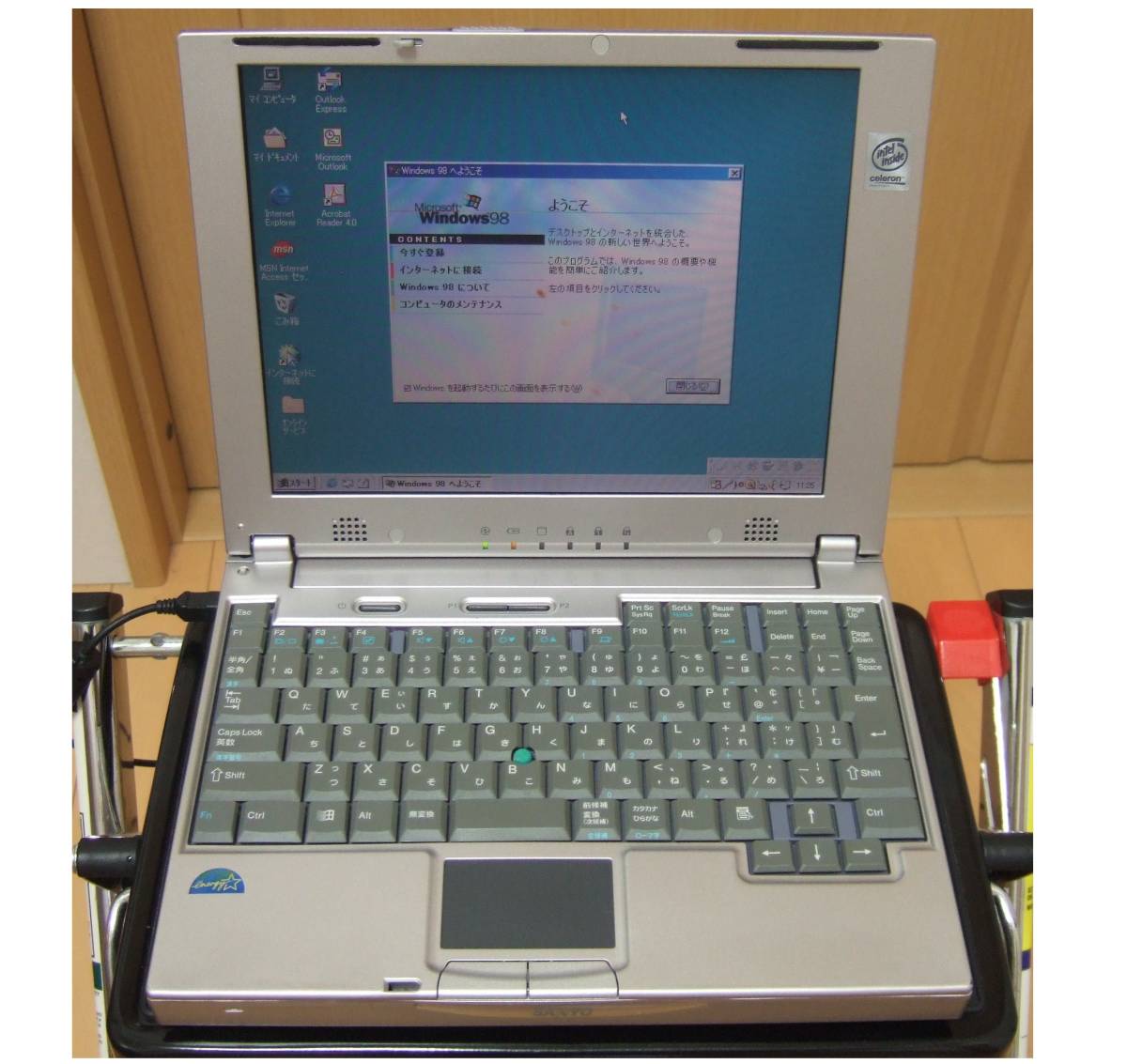

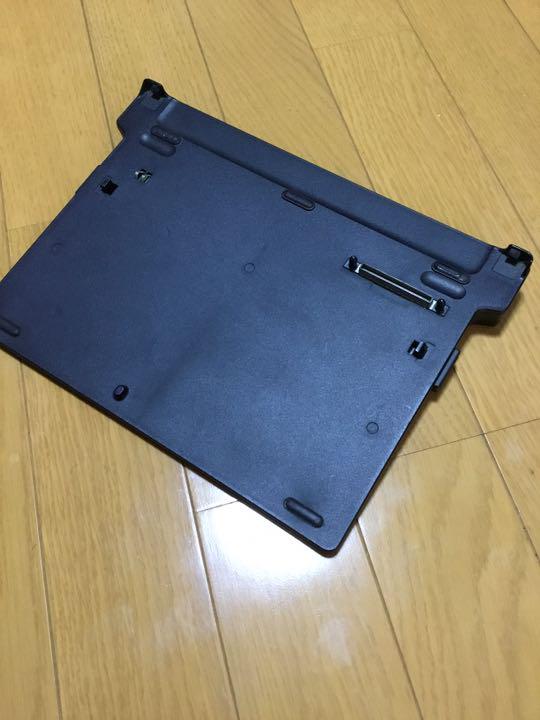

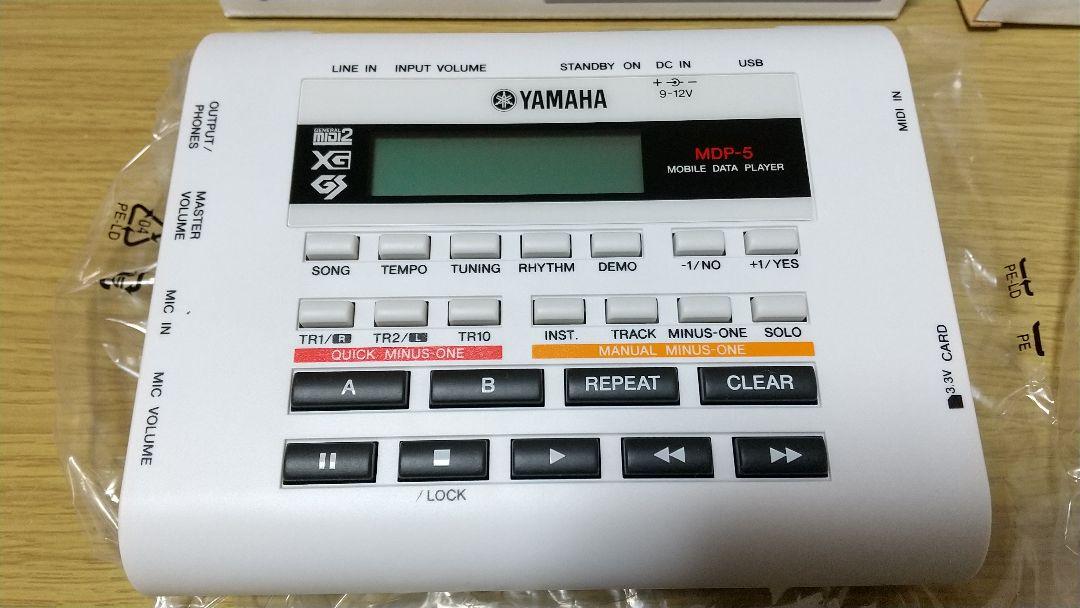

На выходных повезло, заказанная с Японии док станция к субноутбуку Sanyo Winkey MBC-G2F подошла, подрубил миди проигрыватель и теперь наслаждаюсь музыкой в DOS играх. Winkey купленный 5 лет назад сам по себе редкий и случайно найти к нему док станцию, да ещё и с midi портом - большая удача, шансы мизерные. Несмотря на то, что она предназначена для более ранней модели MBC-G1F - всё работает. Можно пустить звук обратно в ноут через line-in, либо использовать плеер как микшер, выводя далее на колонки. Плеер легко работает на 4-х полузаряженных пальчиковых батарейках, что существенно облегчает подключение.

--- добавлено 23 июн 2025, предыдущее сообщение размещено: 23 июн 2025 ---

Заставил таки pcmcia карту PCJOY2 работать с PC и выводить MIDI с переменным успехом.

PCJOY по-умолчанию предназначен для PC-98, в связи с этим легко запутаться в драйверах для Windows 98 и поставить несовместимый, где порты для MIDI будут принудительно E0D0-E0D2 вместо 0330-0331, правильный конфиг для портов есть в папке WIN98/DOSV/ETC/PCJOY2.INF:

Теперь MIDI работает в DOOM2, но по какой-то причине я не могу заставить его работать в Duke Nukem 3D, он всегда пишет что-то вроде "не удалось обнаружить MPU-401".



Gravis Ultrasound ACE

Тесты в RMAA



Финальная эссенция Гуся, чистый GF1, без ненужных кодека и микшера.

Ревизия 1.0

Версия с ЦАПом NEC UPD6379 и ОУ LM833 на выходе. Все элементы аналоговой части проверены, исправны.

Карта имеет линейный выход (собственно выход ЦАПа GF1), и линейный вход, для возможности соединения двух звуковых карт цепочкой.

Сначала результаты тестов, выводы в конце.

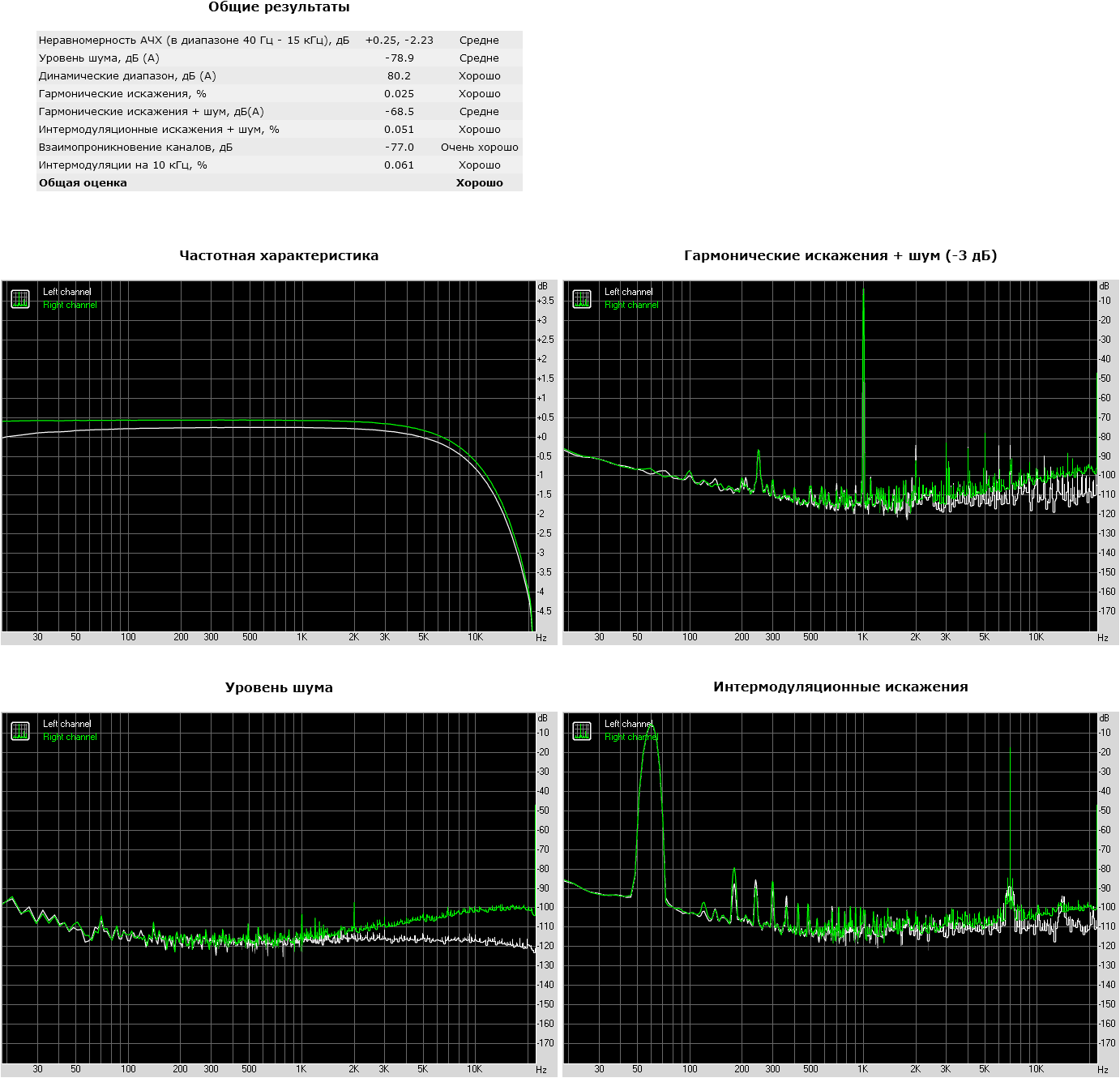

Тест линейного выхода GUS ACE:

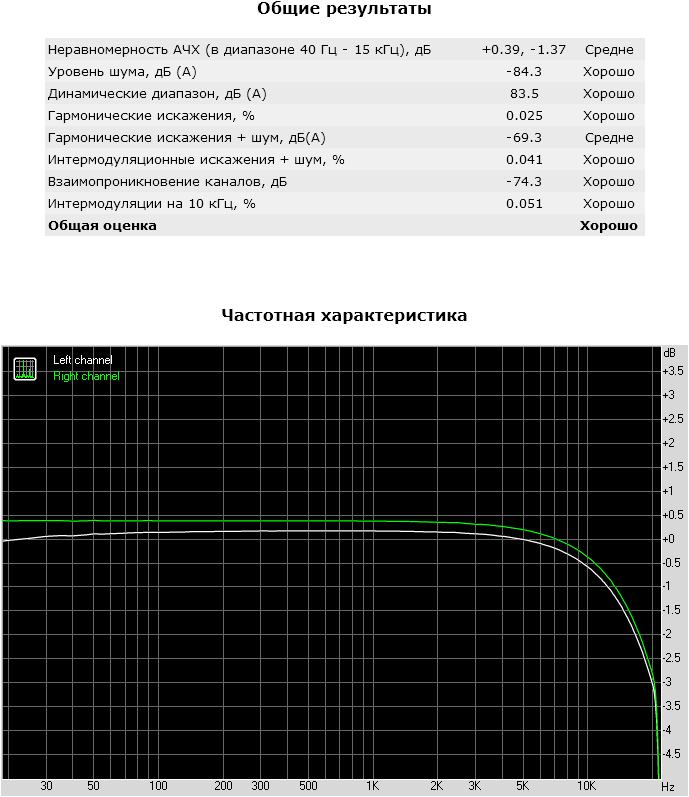

Тест непосредственно выхода ЦАПа (без выходного ОУ и аналоговой обвязки):





Тест линейный вход -> линейный выход (тест аналоговой части карты в отсутствии сигнала с GF1):




Выводы

В целом, результаты тестов ACE схожи с результатами того же GUS MAX. Но есть пара интересных особенностей.

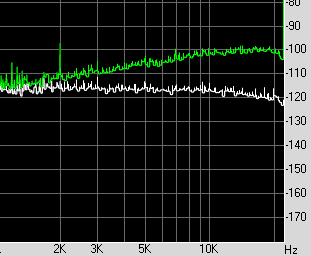

Во-первых, на линейном выходе карты, уровень шума правого и левого канала заметно отличается:



Шумовая полка правого канала на высоких частотах выше шумовой полки левого почти на 20 дБ, из-за чего общий уровень шума измеряется в районе 80 дБ (т.е. как у субъективно гораздо более шумного GUS MAX).

Если снимать сигнал непосредственно с выхода ЦАПа, то никаких помех в правом канале нет, а общий уровень шума падает до -84 дБ.

Источник проблемы найти не смог, причина не в ЦАПе и не в элементах аналоговой части, поскольку ЦАП и выходные аналоговые цепи протестированы отдельно и работают отлично.

Возможно, причина в разводке, дорожка правого канала длинная и проходит рядом с цепями питания цифровой части, из-за чего может ловить наводки с шины или от работы ЦАПа.

В любом случае, помехи появляются только при воспроизведении звука, поэтому на слух неощутимы, а фоновый шум в простое у карты очень низок.


Вторым неожиданным неприятным моментом стали результаты измерения АЧХ сигнала, снятого непосредственно с выхода ЦАПа, минуя ОУ и выходные аналоговые цепи карты.

При измерениях предыдущих гусей на GF1 - Classic и MAX разных версий, всегда получалась АЧХ характерной формы, с заваленными верхними частотами.

Я предполагал, что подобный срез высоких частот - результат вынужденной фильтрации в аналоговой части карт, а сам чип GF1 не имеет цифрового фильтра.

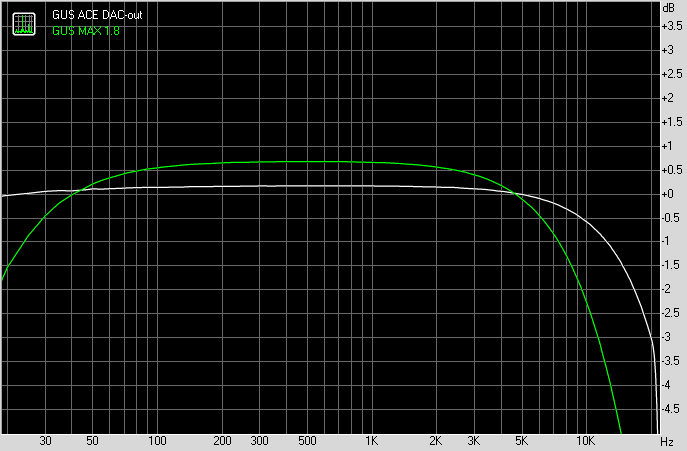

Для сравнения, АЧХ с выхода ЦАПа GUS ACE и АЧХ GUS MAX 1.8:




Теперь же приходится признать, что такая АЧХ получается уже в цифровом виде на выходе GF1, и является особенностью чипа.

Можно вспомнить аналогично "зарезанные" из-за вычислительных ограничений высокие частоты у EMU8000.


Кстати, результаты тестов тракта линейный вход -> линейный выход хорошие, и карту вполне можно использовать как "проходную", для включения цепочкой со второй звуковой картой.

Итого, несмотря на все особенности, ACE получается лучшим чистым гусём на GF1, фоновый шум карты очень низкий, а большинство остальных параметров ограничиваются самим чипом GF1, а не обвязкой.



Прочитал в этой статье DOS Days - Sound Blaster 32/AWE32/AWE64 интересный абзац, о том что в картах SB 32/AWE32 в случае распайки FM CQM чипа - его сигнал можно пропускать и обрабатывать последством EMU 8000 , накладывая различные доп эффекты.
Причем указано что с FM чипом от ямаха оно не работает,а только с креативовским аналогом.
Ктонибуть применял это на практике ?? Насколько преображается звук ? И как это активировать ?

Цитата:
-------
S/PDIF выводит выход синтезатора EMU-8000. Он смешивается с синтезом FM, если используется чип CT-1747 или CT-1978 (Creative CQM - см. ниже), но не дискретный чип YMF-262 или YMF-289. MIDI-аудиовыход с разъема Waveblaster и звук CD Audio **не** выводятся через S/PDIF на любых моделях. 16-битный оцифрованный звук Sound Blaster также будет выводиться на картах AWE64 Gold, но эта функция может работать только в Windows 95 или выше.
Все модели PnP AWE32 и Sound Blaster 32 имеют либо синтез Creative Quadrature Modulaton (CQM), либо синтез Yamaha FM. На платах с CQM будет микросхема CT-1978. CQM, как правило, не вызывает возражений у нетренированного уха, но часто звучит резче и металличнее, но немного четче по сравнению с микросхемой Yamaha FM. Большинство плат имеют шелкографию для Yamaha YMF-278 и ее ЦАП (очень маленькие микросхемы). Платы с микросхемами CQM встречаются гораздо чаще. Однако если вы найдете плату с чипом Yamaha, учтите, что вы не сможете запустить выход чипа через процессор эффектов EMU-8000.



Это уже обсуждали ранее.
На всех AWE32/SB32 с CQM или интегрированным OPL, канал FM всегда проходит через процессор EMU8000. Соответственно, к FM применяются эффекты (реверберация и хорус) и эквалайзер (настройки тембров) EMU.
То, что выбирается в AWE Control Panel в Win98 или через aweutil в DOS.
Причём по-умолчанию там стоят настройки с сильно задранными высокими частотами. В Win98 это можно отключить, а в DOS - нет



Итак, всё же возникла проблема с ESS и совместимостью, про которую я писал ранее. Грешу, конечно, скорее на материнку, т.к. на остальных карта полностью работает без глюков. Решил замутить сборку с конкретным железом на базе Pentium II AT (эдакий "середнячок", мейнстрим-PC 1998 г.), звуковухой выступит как раз ESS1869, выпущенная в аккурат под концепцию (несмотря на любовь больше к продукции Creative).

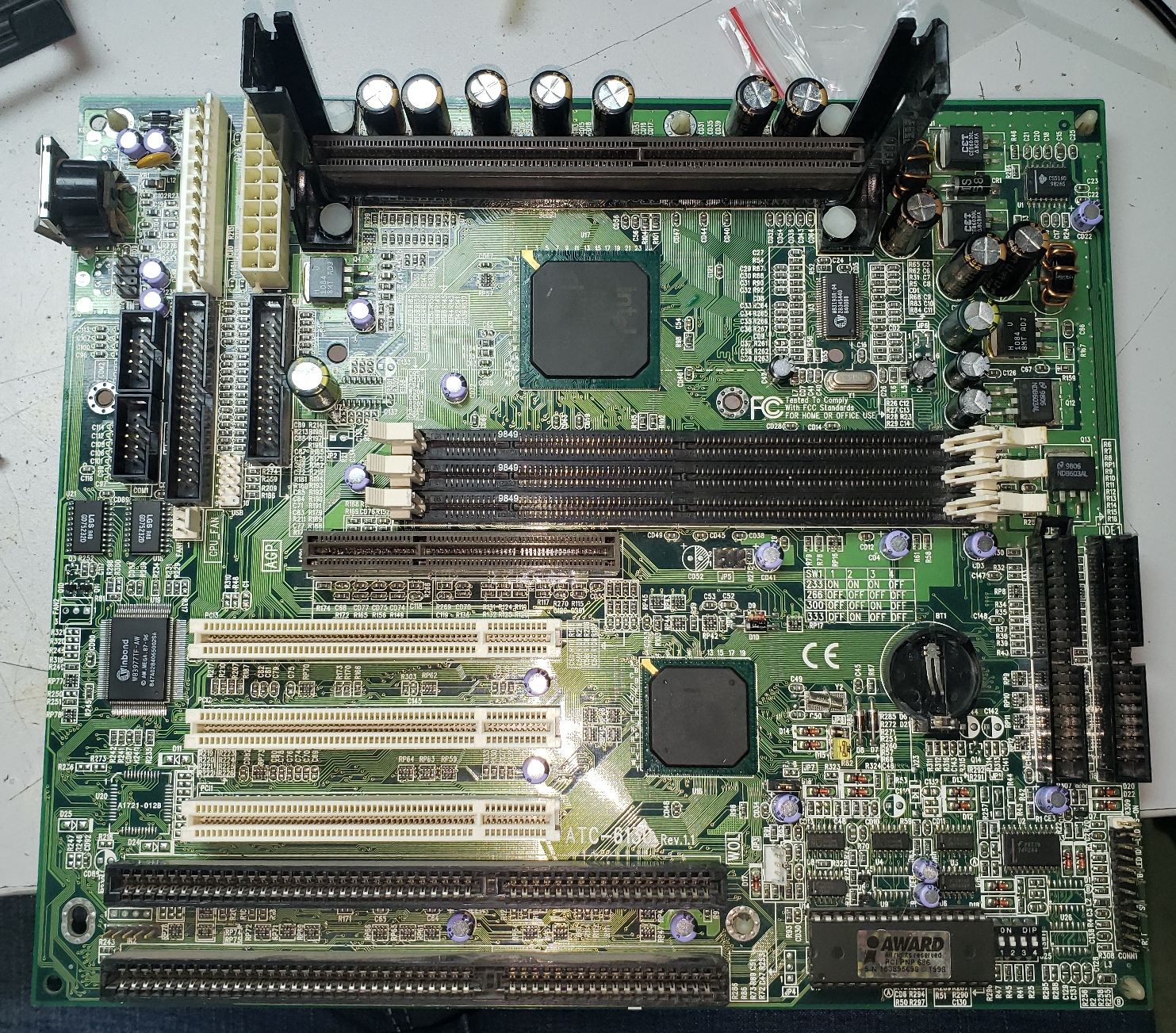

Дано: Материнка A-Trend ATC-6130, три карты на базе ES1868, та самая желаемая 1869 на фото посередине, две со встроенным IDE, одна без. Windows 95 OSR2.

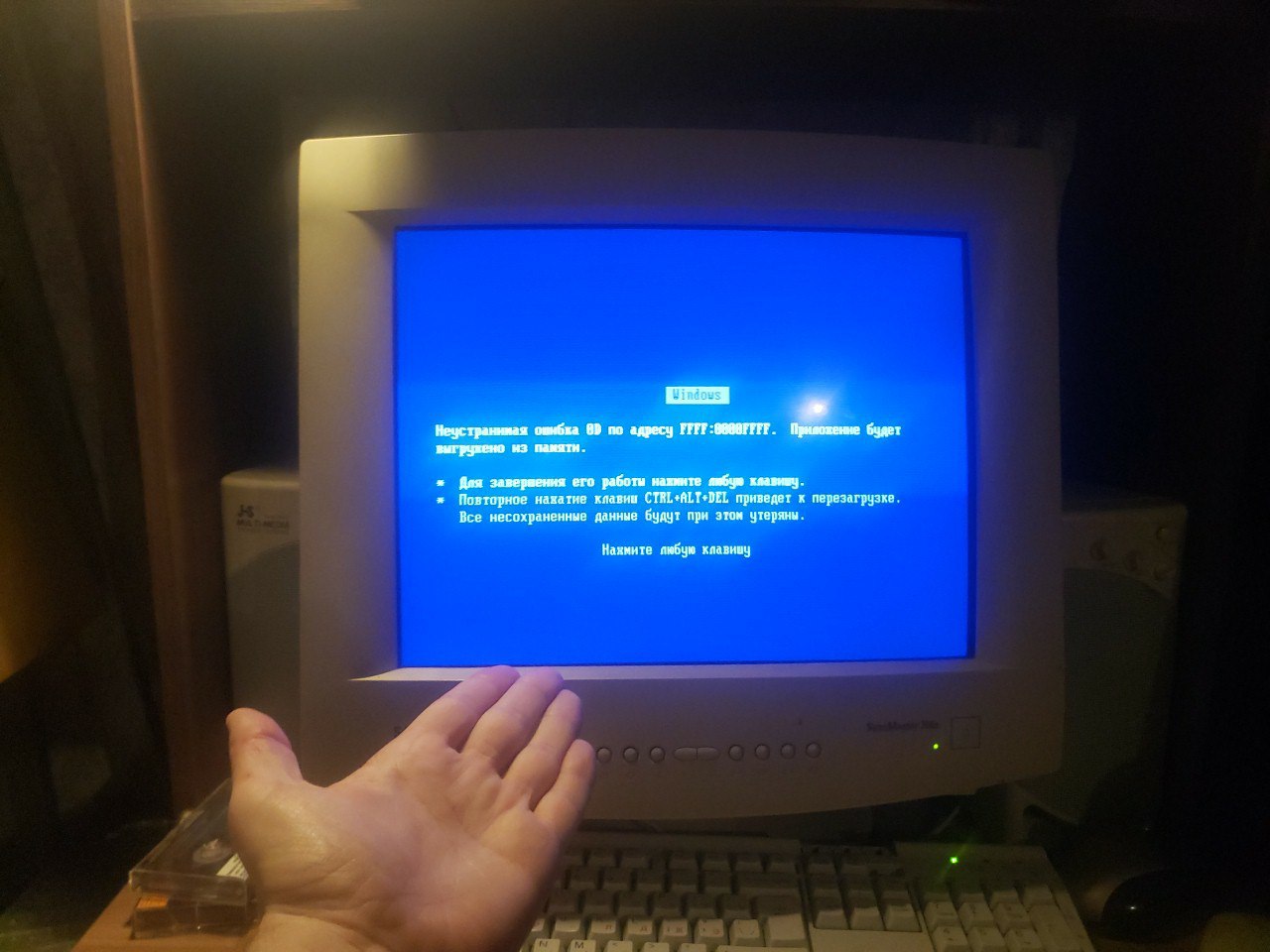

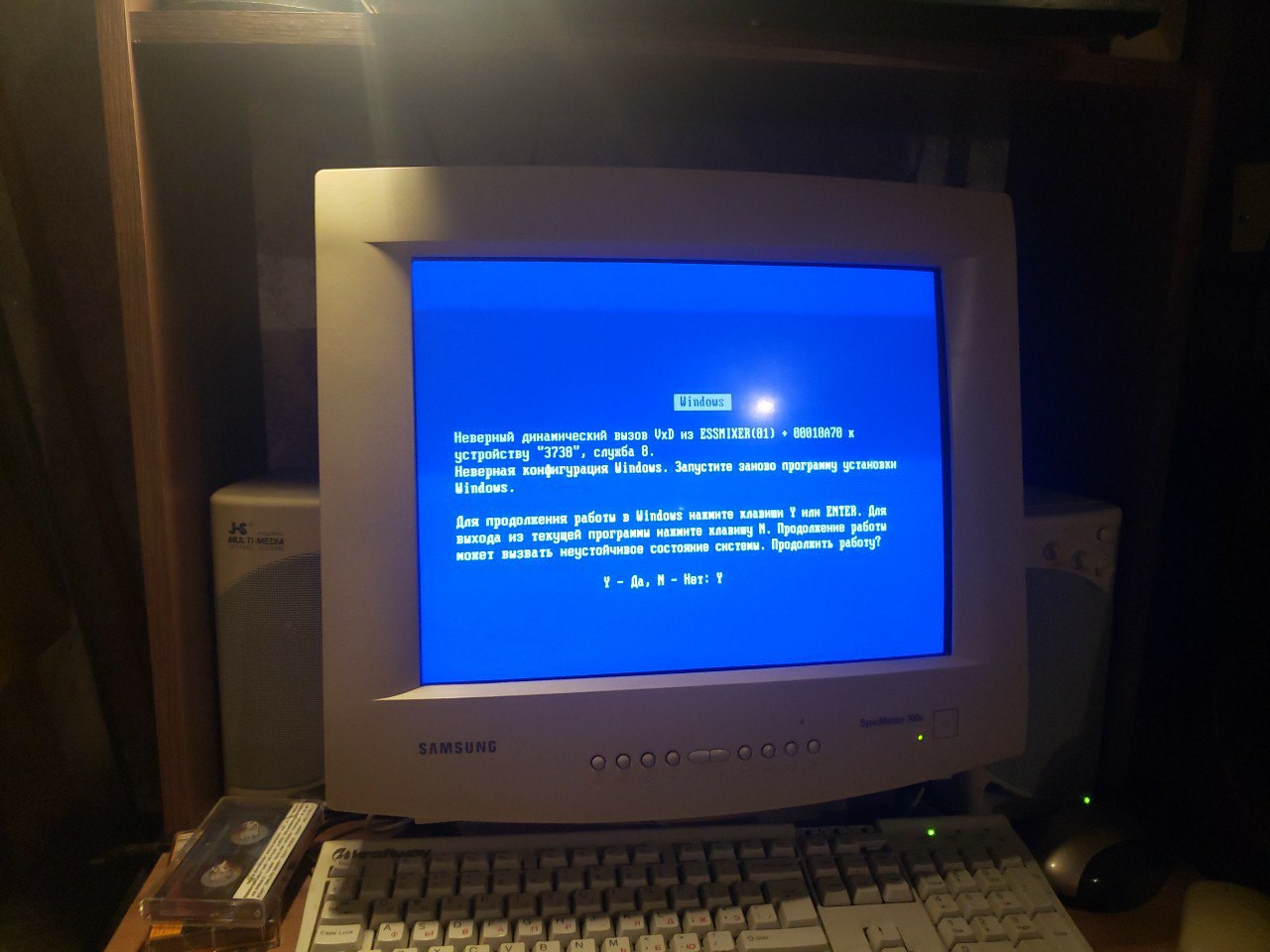

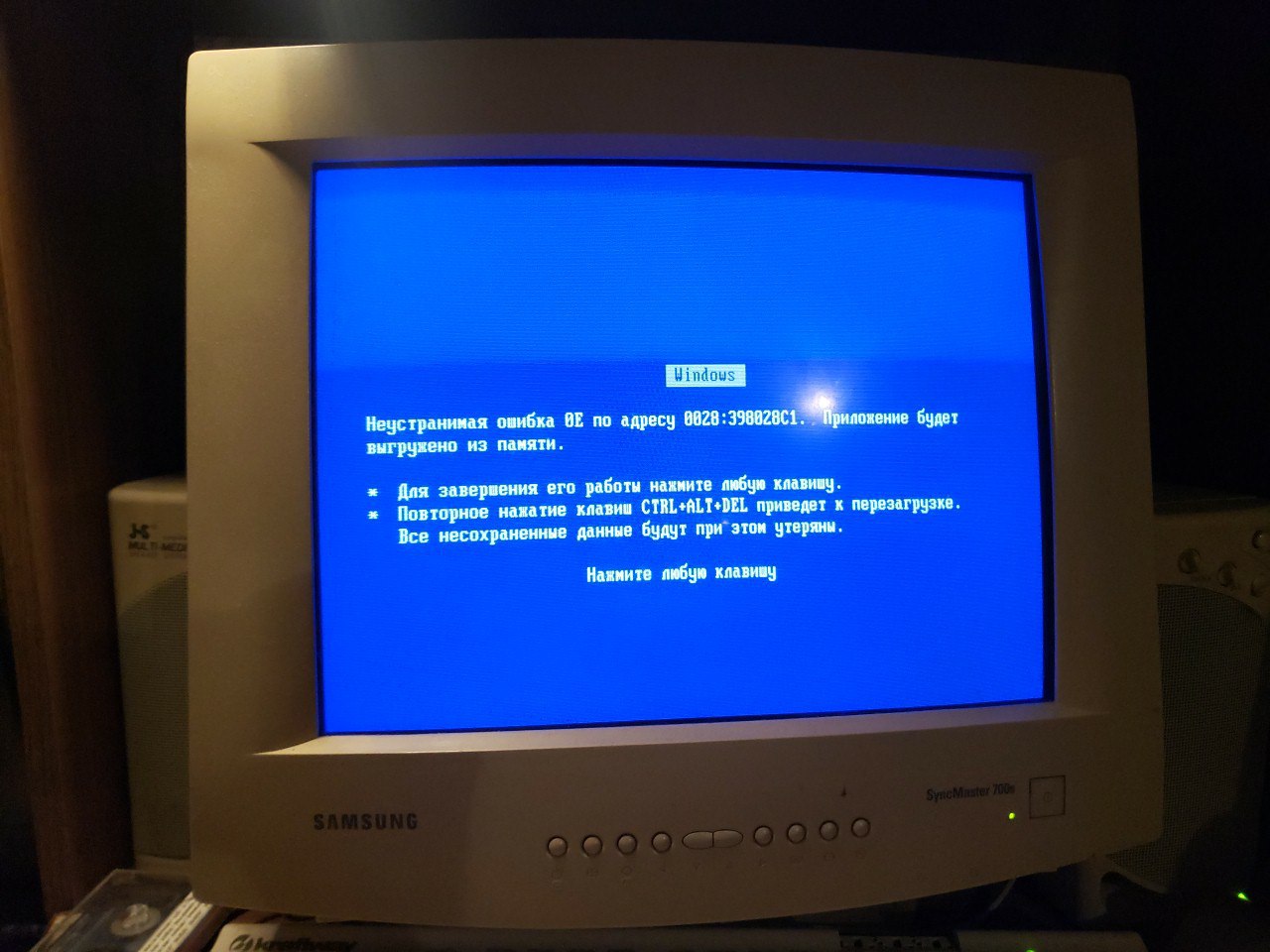

Менялись конденсаторы и проводилась профессиональная промывка на работе (от флюсов, в т.ч. штатного с завода), после чего появилась стабильность в работе Windows (до "рекаппинга" сыпала ошибками и могла даже не загрузить винду, либо выдать вылет Explorer.exe при старте!) В общем, с картами ESS у данной материнки есть проблемы. На других матерях карта работает исправно без каких-либо танцев с бубном, здесь же постоянные проблемы с IRQ и DMA. У карт с IDE нет джампера IDEDIS (как на старых картах, включая не-PnP-бластеры), как итог, при установке драйверов и при последующих стартах Windows появляются характерные БСОДы. Я так понял, IDE карты конфликтует с IDE на материнке. Обновлённые драйвера Intel тоже устанавливал, погоды не делает.

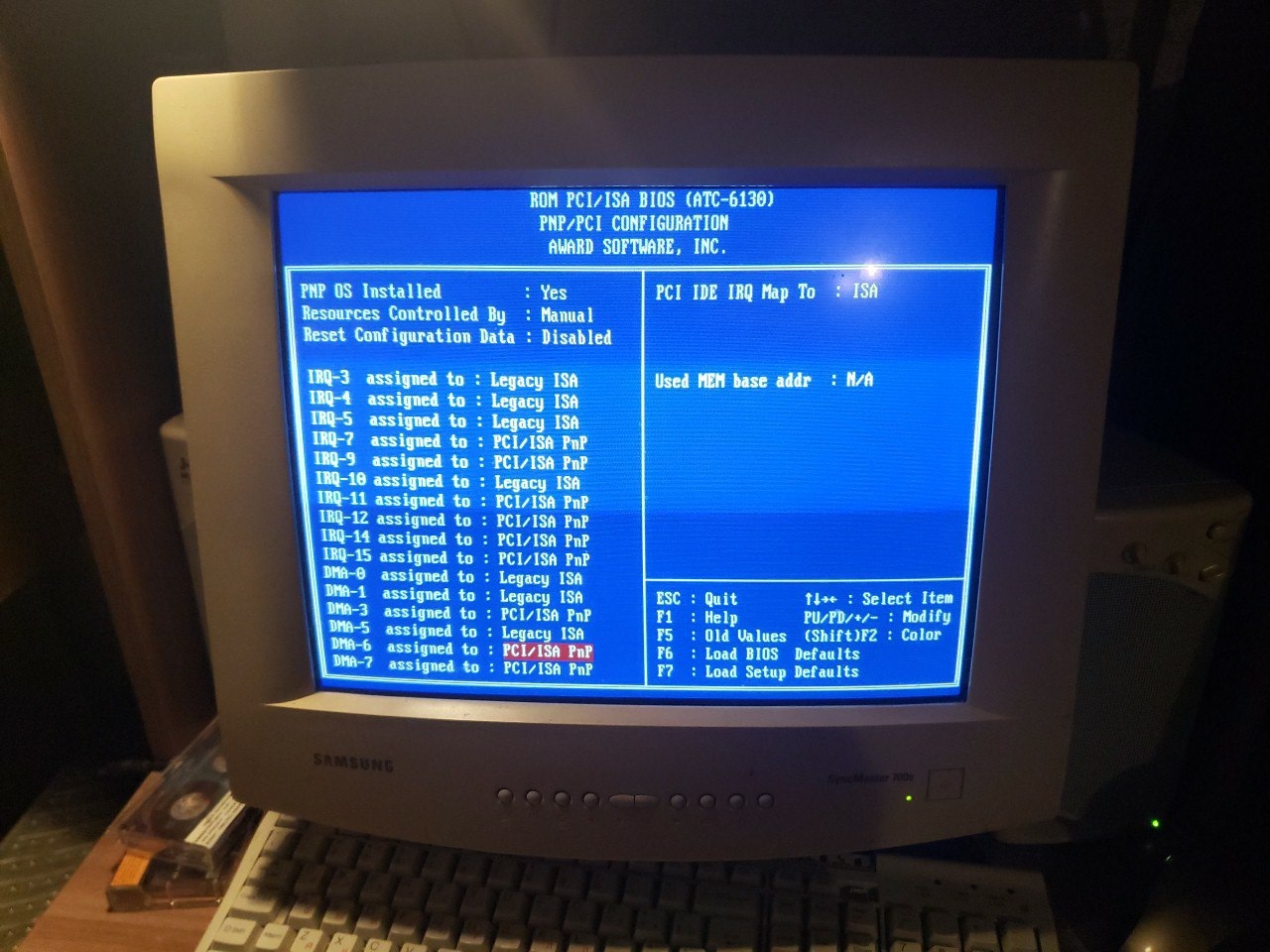

Даже пробовал менять конфигурацию IRQ/DMA Legacy ISA в БИОСе, тоже эффекта не дало.

При установке карты без IDE БСОДов нет, звук работает, но только в Windows. DOS-приложения (в данном случае, игры, банально Doom, Duke Nukem 3D) либо тишина, либо жалобы на порт/IRQ/DMA. Менял вручную средствами Windows 95, выставлял аналогичные в играх (обычно это помогает) - всё равно либо пишет ошибки, либо не даёт звук. Повторюсь, на других платах данной проблемы нет, притом без запинок и танцев с бубном. Даже ESFM не везде даёт музыку.

При этом Sound Blaster 16 (не-PnP, CT2290) подхватил стандартные 220/5/1/5 без проблем, а Vibra16XV PnP (CT4170) после небольшого колдовства всё же заработала, как в Windows, так и в DOS-приложениях.
Казалось бы, ставь CT4170 и забудь о проблеме, но так теряется смысл в данной сборке.

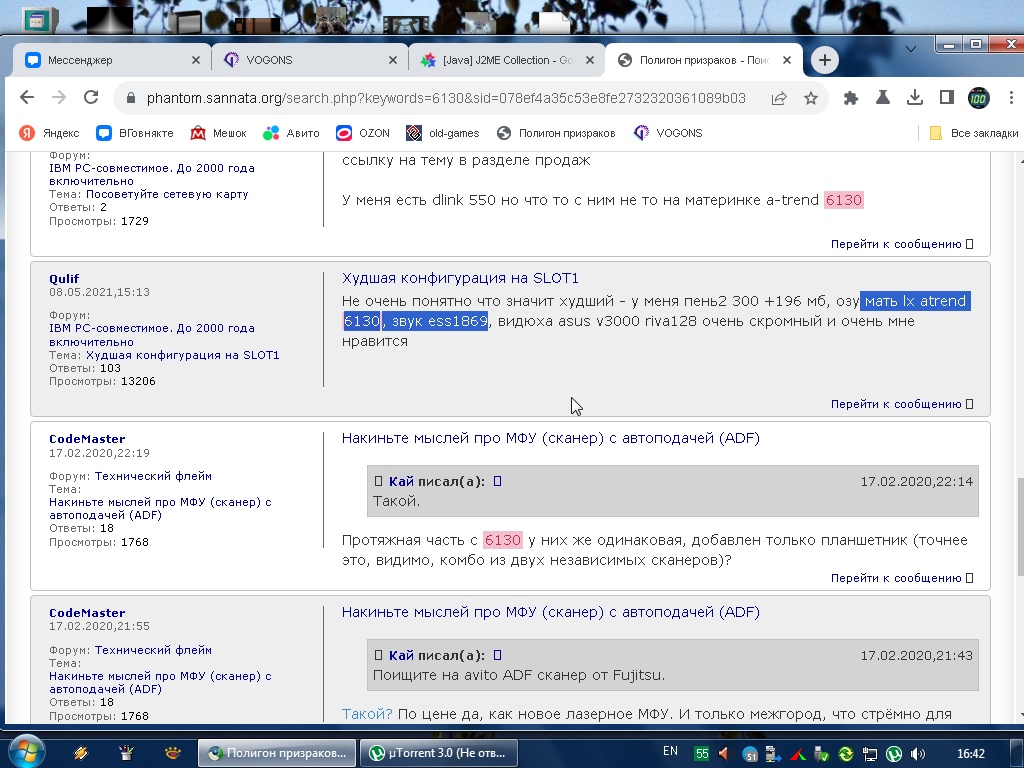

При этом вычитал на Полигоне, у кого-то эта же связка (мать+карта) имеется, значит, косяк именно в моей плате. Неужто стоит пробовать перешивать БИОС или искать другую плату?...




PS:

Ок =)



Третий IDE может сводить с ума даже 98 винду.



@tgw lead,
Варианты:
а) выкинуть обрезки, найти нормальную non-PnP карту, либо PnP/non-PnP
б) посмотреть даташит на чип, замкнуть нужные ноги
в) если у верхней на фото - EEPROM, то попробовать сконфигурить ESSCFG
г) отрубить второй IDE в биосе м/попробовать



А на практике ктото сталкивался - по совместимости ранних креативовских SB 1 , 2 , PRO , PRO 2 - с материнками на 370 и 462 сокетах проблемы имеюся ?
А то говорят на этих звуковых картах нет нужного кварца, эти кварцы в то время паялись непосредсвенно на материнки своего временного периода , а вот на 370 и 462 бордах вроде как уже отсутствуют.

Глядя на фото карт серии SB 16 - на всех уже действительно по 2 кварца( что как бы говорит что озаботились по совместимости) и все они работают на 370/462,а вот на предыдущих линейкахй SB 1 , 2 , PRO , PRO 2 по одному.



Было бы неплохо, но попсовость как раз в концепции - ключевой момент. Иначе опять же поставил бы бластер.

С точки зрения радиолюбителя хороший совет, но хотелось бы сделать вид, будто сборка произведена в своё время без вмешательств.

Ух ты, а я думал, зачем он нужен, или вообще стабилизатор дополнительный. Потом, думаю, поколдую, самому аж интересно стало.

И получается, сидюк подключать уже к звуковухе, как в каком-нибудь 486?

Вообще, заметил, не всегда корректно стартует 95 винда. Сейчас запустил "как есть" с СТ4170 - с первого раза не запустилась, зависла намертво на моргающем курсоре перед появлением рабстола. Кажется, однозначно мать под замену, но ещё поэкспериментирую с разными ОС, играми, задачами, дабы делать окончательные выводы о её исправности.



Если хардов > 2, то да. Собсно особо разницы то и не будет.



Итак, переустановил Windows 95, проверял ESS в другой системе, в которой карта исправно работала и работает снова. БСОДы, показанные выше, ушли. Вернул всё, как было в ATC-6130. Звук приветствия винды проигрался без заиканий. Проверил DOSовское, пока начиная с DSS, проставив назначенные виндой 240/10/0/3. Карта определилась. Проиграло 4 секунды песни и заткнулось. Вышел из DSS, в трее значок "звук выключен". Включаю через микшер - всё намертво зависло, включая курсор мыши. Такое уже было перед рекаппингом и отмывкой. Как итог - баг конкретной материнки, досадно...
Походу придётся таки собирать другой пентиум 2 (искать мать), а этот оставить с Vibra16S/C/XV... Или как вариант перешить БИОС, но походу нужен программатор (я нашёл только в виде файлов .bin)



Не нужен, это стандартный формат для флешера с вероятностью 99%
