Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: FAQ по звуковым платам для IBM PC - faqs.org.ru
Отдельные факи по:
- Gravis Ultrasound - FAQ по семейству карт Gravis UltraSound - faqs.org.ru
- SB AWE32/64 - FAQ по звуковым картам Sound Blaster AWE - faqs.org.ru
- SB Live - FAQ по звуковой карте Sound Blaster Live! - faqs.org.ru
- Aureal Vortex - FAQ по аудиокартам на чипах Aureal Vortex - faqs.org.ru

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: VOGONS Vintage Driver Library
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/

"Ликбез" по различным ISA звуковым картам от @Yuriy_X:

Звуковые карты на чипах ESS (ISA)

Одно из главных преимуществ чипов ESS — отличная совместимость с Adlib, Sound Blaster и Sound Blaster Pro. Карты на основе ES688 для воспроизведения музыки посредством FM-синтеза используют чип OPL3/YMF262 или его клон, а ES1688, ES1788, ES1868, и ES1869 — встроенный ESFM, звучащий мягче оригинального OPL3/YMF262. Есть 86 игр (1994-1998 г.), в которых реализована специальная поддержка ESS AudioDrive с более высоким качеством звука (в сравнении с Sound Blaster Pro).

Особенности самых распространённых чипов ESS

• ES688 AudioDrive (1994 г.). Большинство карт на этом чипе не используют Plug&Play, а интерфейс MPU-401 поддерживается только в режиме эмуляции, который работает через TSR (не везде корректно). Некоторые более поздние экземпляры ES688 содержат дополнительный чип ES968, обеспечивающий аппаратную поддержку MPU-401 и Plug&Play.
• ES1688 AudioDrive (1995 г.). Как и ES688, карты на этом чипе могут быть в PnP или nonPnP исполнении, а бывают и с функцией переключения этого режима джампером. Любая плата ES1688 имеет аппаратную поддержку MPU-401, при наличии разъёма wavetable (обычно он есть) к ней можно подключить дочернюю карту General MIDI без проблем и ошибок вроде зависающих нот.
• ES1868 (1995 г.) и ES1869 (1996 г.). Карты на чипе ES1868, в отличие от ES1688, имеют улучшенную поддержку Sound Blaster Pro (включая 2.0) и существуют только в исполнении Plug&Play. Они тоже отлично подходят для использования с дочерними картами безо всяких проблем и ошибок. Более новый чип ES1869 поддерживает сэмплы 48 kHz и 3D-звук.

Ответ на вопрос, какой из чипов выбрать, зависит от конфигурации ретроПК и задачи. Для системы без Plug&Play (386 или ранние 486) стоит поискать карту на базе ES688 или ES1688 без ES968. При этом отсутствие проблем с MIDI-дочками гарантируется только для чипа ES1688 с аппаратной поддержкой MPU-401 (т. е. при наличии чипа ES968). Для системы с Plug&Play (поздние 486, Pentium и новее) подойдут и более распространённые (и дешёвые) карты на чипах ES1868/ES1869.

Какие карты ESS встречаются в продаже

Карты ESS для ISA представлены в огромном разнообразии, они отличаются производителем, чипами для FM-синтеза (у ES688 могут быть разными), наличием или отсутствием поддержки Plug&Play (характерно для ES688 и ES1688), дополнительных чипов (например, радио или встроенного wavetable), разъёмов (например, входа SPEAKER), отдельных аудиовыходов с усилителем (LINE-OUT) и без него (SPK OUT).

Самые добротные экземпляры ESS в основном выполнены на чипах ES688 и ES1688 (Edison Gold-16 3.3, MediaWave и т. д.) и имеют четыре аудиогнезда. У плат на базе ES1868/ES1869 обвязка обычно беднее, однако качество звука и уровень шума конкретного образца больше зависят от его состояния. Из более качественных экземпляров можно выделить Terratec Gold 16/96, Edison Gold 5.0, Labway/Genius A111-860.

ПО, необходимое для работы карт ESS

ISA-карты ESS с поддержкой Plug&Play в DOS инициализируются и настраиваются через программу ESSCFG.EXE подходящей версии (надо подбирать). Программы ESSVOL.EXE (новее) и SETVOL.EXE (старше) позволяют настроить уровни громкости всех каналов. Для некоторых карт ESS без Plug&Play инициализация не требуется, в этом случае достаточно запуска микшера. Пользоваться именно фирменным ПО необязательно — для инициализации, настройки и регулировки громкости подойдёт и UNISOUND.COM. Для работы чипа ES968 может потребоваться драйвер ES968.COM или сторонний INIT_ESS.COM.

Резюме-вывод

Почти любая ESS для ISA — одна из самых доступных звуковых карт, обладающих отличной совместимостью с Sound Blaster Pro в DOS. Всё ПО для них предельно понятное и простое, они не имеют проблем совместимости с большей частью железа, включая процессоры от 1 ГГц. Большинство плат ESS на ES1688, ES1868 и ES 1869 имеют разъём wavetable для подключения дочерней звуковой карты General MIDI.

Звуковые карты на чипах Aztech (ISA)

На фоне аудиокарт с чипами ESS, Creative и Yamaha продукты Aztech встречаются не так часто, но и редкими их тоже не назовёшь. С 1992 по 1996 год бренд выпустил около 30 плат, многие из которых имели достойные (на то время) характеристики и успешно конкурировали с более дорогими аналогами от Creative. Все они подразделяются на четыре поколения, отличающихся чипами и поддерживаемыми технологиями.

В плюсы поздних Aztech можно записать хорошую совместимость с Sound Blaster Pro и лёгкость настройки. К ним можно подключать MIDI-дочки, не опасаясь проблемы с зависанием нот. Минусом экземпляров последних поколений считается отсутствие фильтра низких частот, из-за чего звук в режиме Sound Blaster кажется «грязноватым». Некоторые карты Aztech могут хранить настройки в собственной памяти (EEPROM).

Особенности поколений аудиокарт Aztech

• 1-е (1992-1994 г.). Все карты на ранних чипах Aztech (AZTS, AZTPR16) не используют Plug&Play, умеют эмулировать Adlib, Covox и Disney, но большинство из них не поддерживает MPU-401. Около половины экземпляров первого поколения поддерживает Sound Blaster Pro, остальные — 2.0 (моно). Для воспроизведения музыки посредством FM-синтеза используется чип OPL2/YM3812 или OPL3/YMF262.
• 2-е (1994-1995 г.). Эти карты основаны на чипе AZT-1605, имеющем поддержку Sound Blaster Pro вне зависимости от версии и других особенностей устройства. В отличие от первого поколения, такие устройства могут похвастаться полноценным MIDI-интерфейсом MPU-401, при этом они уже не поддерживают Covox и Disney. Для FM-синтеза используется чип OPL3/YMF262 либо менее каноничный LS-212.
• 3-е (1995-1996 г.). Начиная с этого поколения, карты Aztech можно рекомендовать для постоянного использования в составе относительно мощной ретросистемы. Они основаны на чипе AZT-2316, бывают с Plug&Play и без, поддерживают Sound Blaster Pro (есть стерео) и MPU-401. Для FM-синтеза карты Aztech третьего поколения тоже используют отдельный чип OPL3/YMF262.
• 4-е (1996 г.). Самые поздние платы Aztech основаны на чипе AZT-2320 и доступны только в исполнении Plug&Play. Для FM-синтеза используется встроенный чип OPL3/YMF262. Аудиокарты Aztech на базе AZT-2320 поддерживают Sound Blaster Pro, WSS и MPU-401. В целом они мало чем отличаются от своих собратьев прошлого поколения.

Какую карту Aztech выбрать

Устройства первых двух поколений встречаются нечасто и интересны прежде всего в качестве предметов коллекционирования. Они могут иметь проблемы совместимости с играми, «капризничать» в составе относительно мощных систем, а также быть непростыми в настройке. При этом карты первого поколения ценят за поддержку Covox/Disney, кроме этого, выведенный на них PC Speaker слышен с момента включения ПК, а не после загрузки системного драйвера карты (что, например, характерно для SB16).

Учитывая малую распространённость Aztech первых двух поколений, ответ на вопрос, какая карта лучше, обычно сводится к выбору между AZT-2316 и AZT-2320. Для систем без Plug&Play (386 или ранние 486) оптимальными будут nonPnP карты на чипе AZT-2316: Washington 16, Waverider 32+ или Pro 32-3D, Multimedia Pro 16, 16 ABI/ABO или 16 IIB-3D. Если у материнской платы есть поддержка Plug&Play, то можно брать любую устраивающую вас по свойствам, цене и состоянию карту на базе AZT-2316 или AZT-2320. При отсутствии технических проблем все существующие варианты играют неплохо.

ПО, необходимое для работы карт Aztech

Для каждой звуковой платы Aztech производитель выпускал отдельные драйвера, все их можно найти в интернете. Если гибкая настройка не требуется, то можно попробовать UNISOUND.COM. Эта утилита успешно инициализирует PnP-аудиокарты на чипах AZT-2316/AZT-2320 и позволяет регулировать уровни громкости. Если запустить UNISOUND.COM для обычной AZT-2320, то устройство займёт ресурсы 220/5/1/330 (если они свободны), оптимальные для большинства игр.

Резюме-вывод

Звуковая карта Aztech 3- и 4-го поколений может стать хорошим выбором для ретросистемы с прицелом на DOS-игры. Обычно такие устройства изготовлены изготовлены качественно и отличаются низким уровнем шума, у них эталонный FM-синтез (OPL3) и нет никаких проблем с интерфейсом MPU-401. К минусам плат Aztech можно отнести отсутствие фильтра низких частот и неидеальную совместимость с первыми версиями Sound Blaster (справедливо в отношении некоторых старых игр с поддержкой SB 1.0/1.5/2.0).

Звуковые карты Sound Blaster (ISA)

Sound Blaster — первые звуковые карты для совместимых с IBM PC компьютеров, умеющие одновременно воспроизводить цифровой звук (через специализированный микропроцессор DSP) и синтезированную музыку (через звукогенератор YM3812/OPL-2). Успех этого продукта позволил Creative Labs выиграть в конкурентной борьбе с AdLib Incorporated, занять лидирующее положение на рынке и задать новый неофициальный стандарт.

С 1989 по 1997 год компания Creative Labs выпустила четыре поколения звуковых карт для шины ISA, отличающихся поддерживаемыми технологиями, частотой дискретизации, FM-генератором, уровнем шума и другими свойствами. Даже в рамках одного поколения аудиоплаты Creative могут иметь существенные отличия, влияющие на целесообразность выбора того или иного варианта для построения ретрокомпьютера.

Особенности поколений аудиокарт Creative

• 1-е (1.0, 1.5, 2.0). Самые первые звуковые карты Sound Blaster (1.0, 1.5, 2.0) были актуальны с 1989 по 1991 год и предназначались для установки в 8-битный разъём ISA. Они способны воспроизводить монофонический цифровой звук с частотой дискретизации до 22 кГц и музыку, синтезированную микросхемой OPL-2.
• 2-е (Pro 1, Pro 2). Карты Sound Blaster Pro спроектированы для 16-битного разъёма ISA, хоть и используют только его 8-битную часть. Они поддерживают стереозвук (до 22 кГц), снабжены встроенным контроллером CD-ROM и, в зависимости от версии, двумя звукогераторами YM3812/OPL-2 (Pro 1) либо одним YMF262/OPL-3 (Pro 2).
• 3-е (SB16). Главные новшества Sound Blaster 16 — поддержка 16-битного звука и интерфейса MPU-401, а также наличие разъёма Wave Blaster для подключения дочерней платы (не на всех картах). На всех картах SB16 без поддержки Plug&Play за FM-синтез отвечает чип OPL-3, на более поздних с Plug&Play — CQM.
• 4-е (32, AWE32 и AWE64). Помимо микросхемы SB16, эти платы содержат чип таблично-волнового синтезатора EMU8000. Все карты 4-го поколения могут воспроизводить музыку в режимах AWE32 (DOS) и General MIDI (DOS и Windows), используя сэмплы из встроенной или дополнительно установленной памяти.

Какую карту Creative выбрать

Аудиоплаты Creative для ISA первых двух поколений редко встречаются в составе ретросистем и в основном интересны как предметы коллекционирования. Если рассматривать для покупки устройства только этого бренда, то выбор обычно лежит между SB16 (и её удешевлённой версией ViBRA16), 32, AWE32 и AWE64. Каждый вариант имеет свои плюсы и минусы.

Если вам не требуется интерфейс MPU-401 для использования аудиокарты совместно с MIDI-дочкой, то можно выбирать почти любую хорошо сохранившуюся плату SB16, ViBRA16, 32, AWE32 или AWE64. Первые два варианта — самые простые, они воспроизводят звук в режимах SB, SB Pro и SB16, а музыку — посредством FM-синтеза (в играх выбираем Sound Blaster).

Карты Sound Blaster 32, AWE32 и AWE64 интересны тем, что могут воспроизводить музыку не только через звукогенератор (режим Sound Blaster), но и с использованием технологии таблично-волнового синтеза (режимы AWE32 и General MIDI). Одна из самых удобных и в то же время продвинутых аудиоплат Creative для ISA — AWE64 любой версии.

Если планируется подключение MIDI-дочки, то выбор вариантов сильно сужается — почти все карты SB16 и все AWE32 с разъёмом wavetable имеют проблему зависающих нот при одновременном воспроизведении MIDI и цифрового звука. Существует всего четыре модификации SB16 без такого недостатка, и они обычно дорогие.

ПО, необходимое для работы карт Creative

ПО для всех звуковых карт Creative описывать долго и бессмысленно, поэтому рассмотрим только самые распространённые варианты — SB16 (ViBRA16) и AWE64. Для работы SB16 под чистым DOS необходимо скачать два архива: ctcmbbs.exe и sbbasic.exe. Сначала запускаем утилиту для настройки карты CTCM, затем устанавливаем драйвера.

Для AWE64 понадобятся ещё два архива — s64basic.exe и aweutl.exe. Сначала проделываем те же операции, что и в случае с SB16, затем ставим ПО для инициализации и управления функциями чипа EMU8000. Также можно попробовать стороннюю программу UNISOUND.COM, которая не занимает память и удобнее оригинального ПО от Creative.

Резюме-вывод

Аудиоплаты Creative широко востребованы среди любителей старого компьютерного железа, благодаря чему изучены вдоль и поперёк. Практически о любой модели Sound Blaster можно найти подробную информацию, включая плюсы, минусы и ключевые особенности. С настройкой карт этого бренда редко бывают трудности, что тоже можно записать в плюсы.

Карты Sound Blaster Pro, 16 и ViBRA16 подойдут тем, кому достаточно синтезированной музыки, а 32, AWE32 и AWE64 — тем, кого устраивает их функциональность по части таблично-волнового синтеза. Для использования же с дочками или синтезаторами стандарта General MIDI лучше подыскать другую карту (не Creative), лишённую проблем с MPU-401.

Звуковые карты Yamaha (ISA)

На рынок полноценных звуковых карт (а не только чипов для них) аудиогигант вышел достаточно поздно — в 1994 году. Платы ISA с чипами Yamaha 1990-х годов выпускались только в исполнении Plug&Play, они поддерживают популярные в то время стандарты звука и подходят для большинства DOS-игр.

Почти все доступные экземпляры основаны на чипе YMF718 или YMF719 с поддержкой Adlib, Sound Blaster и Sound Blaster Pro, MPU-401 и WSA, содержат чип OPL-3 для FM-синтеза и разъём wavetable. Последний можно смело использовать для MIDI-дочек — проблем с зависанием нот у Yamaha нет.

Поколения аудиокарт Yamaha

• 1-е (OPL3-SA) — самые ранние карты основаны на чипе YMF701 и предлагают только самый базовый набор функций;
• 2-е (OPL3-SA2) — устройства следующего поколения на чипах YMF711 или YMF718 дополнены интерфейсом CD-ROM и встроенным ЦАП для OPL4;
• 3-е (OPL3-SA3) — платы на чипах YMF715 или YMF719 также снабжены цифровым сигнальным микропроцессором 3D Audio DSP.

Что такое OPL4? Это чип с ROM на один (YMF704) или два мегабайта (YMF278) с сэмплами, используемыми при воспроизведении музыки в режиме General MIDI. У большинства версий OPL3-SA2 и OPL3-SA3 посадочное место для OPL4 пустует, но в него можно впаять соответствующую микросхему для расширения функциональных возможностей устройства.

Отдельно стоит отметить Yamaha SW60XG, которая представляет собой аналог MIDI-дочки DB50XG в исполнении ISA. Это не универсальная аудиокарта, она способна воспроизводить только музыку посредством таблично-волнового синтеза в режиме General MIDI. При этом Yamaha SW60XG не умеет создавать цифровой звук, равно как и синтезировать его через FM.

Среди аудиоплат Yamaha можно встретить множество вариаций Audician 32 Plus на разных чипах, они могут быть произведены Labway, Genius, Aopen, Addonics и ещё несколькими брендами. Также встречаются карты с названием Audio Wave и безымянные экземпляры, происхождение которые установить непросто.

ПО, необходимое для работы карт Yamaha

Аудиоплаты ISA на чипах Yamaha в DOS инициализируются и настраиваются через программу SETUPSA.EXE, она обладает всеми нужными функциями. Также можно воспользоваться утилитой UNISOUND, но её возможности значительно скромнее. При установке драйверов под Windows 9x доступен программный wavetable-синтезатор.

Резюме-вывод

Аудиоплаты ISA на чипах Yamaha качественно изготовлены, поддерживают самые распространённые стандарты звука, их удобно настраивать через SETUPSA.EXE, и они лишены проблем с зависанием нот при использовании MIDI-дочек. При этом для них характерны и некоторые недостатки (не у всех экземпляров):

• как правило, малые размеры монтажной платы, из-за чего её невозможно установить в корпус с крупной дочерней платой (например, DB50XG) без гибкого шлейфа;
• перепутанные каналы wavetable (лечится инвертированием в игре/ПО или с помощью паяльника), неработающий фильтр низких частот (решается доработкой карты);
• процессорозависимость — звук может «заикаться» на системах уровня Pentium III (характерно, например, для игры WarCraft: Orcs and Humans);
• вместе с FM цифровой звук может воспроизводиться с ошибками (например, в Mortal Kombat ранних версий некоторые сэмплы проигрываются частично или вообще выпадают);
• неполная поддержка технологии ADPCM, из-за чего в играх, которые её используют, могут отсутствовать звуки (например, во вступлении Duke Nukem II).

Аудиокарта Yamaha может стать хорошим выбором для ретросистемы, если вы не боитесь её «болячек» и/или планируете запускать преимущественно поздние DOS-игры, с которыми проблемы бывают намного реже. В общем и целом хорошо сохранившаяся Yamaha в исполнении ISA порадует лёгкой настройкой, чистым звуком, каноничным FM-синтезатором и беспроблемным MPU-401.



@TheMadLynx, Так получается не имеет значения где расположен FM синтезатор, на одной карте с чипом или на отдельной карте?

@Mov AX 0xDEAD, Я знаю, но в обычном исполеннии эта карта оценивается разработчиком в 9тыр. А тут всего-то текстолита чуть побольше и разъем подлиннее.



С точки зрения игр его использующих - да, значения не имеет. Лишь бы на ISA на стандартном порту x388h. У PCI другие порядки: кто последний включил легаси-режим - того и тапки.



Фиш сказал ESFM через Unisound отключается.

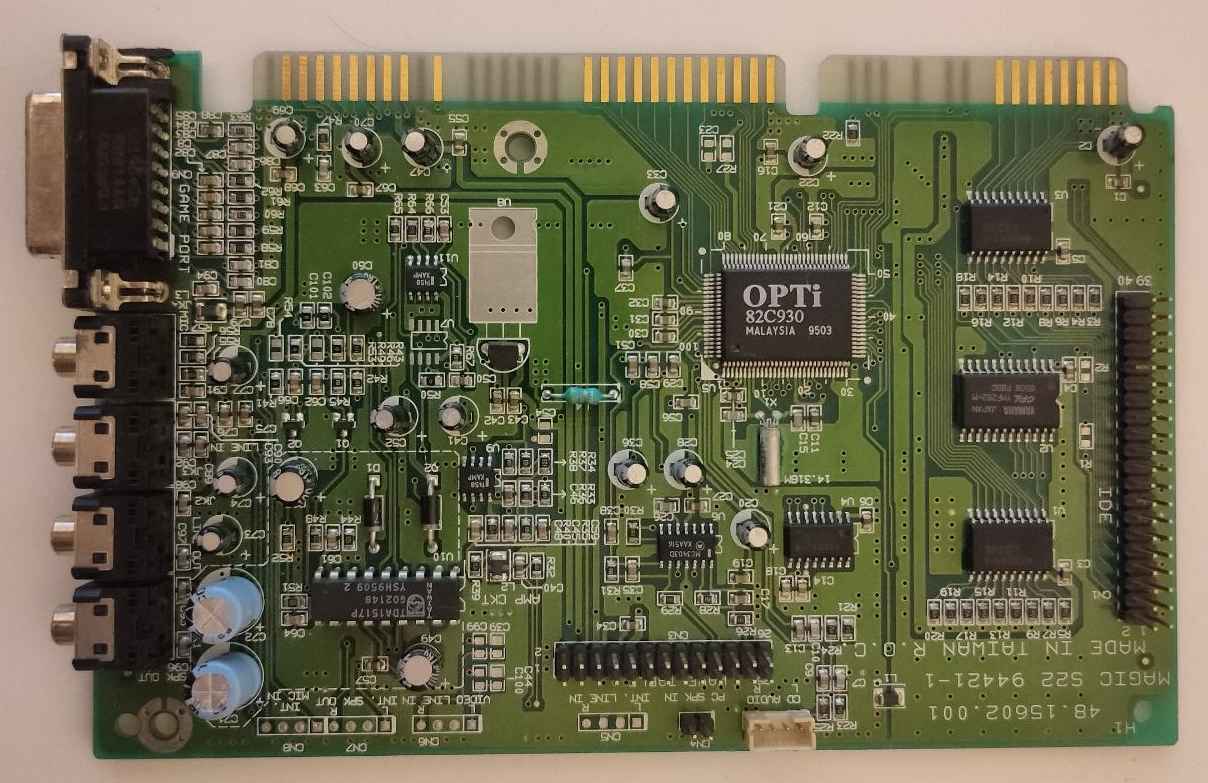

Добрался до OPTi 82C930.



Последний (или почти) Unisound её не видит, из-за чего я сделал ложный вывод о том, что карта сдохла. С оригинальным ПО всё заработало. Общие впечатления положительные, особенно после опыта с глючной 82C929. Первые наблюдения:

1. Карта определённо тихая, как минимум, не хуже Aztech и лучших экземпляров ESS ES1868/1869. Есть едва слышимый фон, если водить мышкой основного компа, но я это наблюдаю с большинством ISA звуковух (если не трогать, то всё тихо).
2. Если снимать звук через усиленный выход, то нет завалов по НЧ и увеличения фонового шума (звук выводится на Audigy1 в этой же системе, а с неё на X-Fi Titanium HD основного компа-микшера).
3. Очень удобная настройки через одну-единственную программу. При перезагрузке карта инитится и подхватывает последние параметры. Примерно как у креатива, только все настройки (и режим, и ресурсы, и громкость) доступны в одной программе и хранятся в конфигах драйвера - при каждом изменении конфигуратор не трогает autoexec.bat, как в случае с Creative и ESS.

Для тестирования карты использовал первый подвернувшийся конфиг на базе VIA 694X с Pentium3 1000 МГц. Пока только в режиме SB Pro и FM (музыка), миди-дочку ещё не подключал.

Из игр эпохи FM-синтеза проверил: Blake Stone, CJ in USA, Dizzy The Prince of the Yolkfolk, Seymour Goes to the Hollywood, Duke Nukem II (с ADPCM всё норм), Gods, Mortal Kombat старый (реплики "Fight", "Fatality" и прочие звучат исправно, без пропусков), Prince of Persia 1.3 (который на SB16 всё играет через FM-синтез), The Lost Vikings. Сетап первого Prehistoric'а не обнаружил SB на 220/7/1, но это, кажется, связано со слишком быстрым для него процессором.

Из более поздних игр проверил Doom, Duke Nukem 3D, RoTT, Quake, Mortal Kombat II, тоже всё супер. В сетапе WarCraft II всё играет, сама игра не запускается из-за какой-то ошибки DOS4GW (кажется, из-за того, что слишком быстрый процессор или много памяти).

Из игр с оцифрованной музыкой проверил Disney's Jungle Book, Disney's Lion King, Prehistoric 2 - всё нормально. В этом плане совместимость OPTi 82C930 выше, чем у SB16, на которой Disney's Lion King на процессоре уровня P3 начинает чудить.

Игры, требующие больше базовой памяти или EMS (Blackthorne, Duke II, Кирандии), не успел проверить.



Там же, вроде, нужен был находимый через переменные окружения SOUND.COM, который есть в родном софте аудиокарт, и не входит в комплект самой игры?



Не помню. Для инициализации этой Опти у меня только три строки в autoexec.bat:
SET BLASTER=A220 I7 D1 T4
SET SOUND16=C:\OPTI930
C:\OPTI930\sndinit /b
Еще в config.sys можно прописать драйвер CD-ROM, если используется ейный контроллер.



@Yuriy_X, у опти и не будет его. Как и у всех других клонов. Я про это, если что: Sound Driver Pack \ VOGONS



Не очень понял, о чём речь, к сожалению, а vogons у меня не открывается.



Код:

This is a 'sound driver pack' to use with DOSBox. Some games just won't run (properly) without a sound driver. Some games include them or have their own substitute while others do not. Afaict these are used in games as stepping stones when soundcards were being introduced in the early days.

All files have their original timestamps and each directory has a text file with checksums and references to where they are sourced from.

The CT-VOICE.DRV files have embedded settings, thus I also included a patcher that allows you to change the IRQ just in case. (source included)

List of games that require Creative Lab's 'CT-VOICE.DRV':
...
[*]Prehistorik (1991)
...

[b]CT-VOICE.DRV - Creative Lab's Voice driver[/b]
  |---1.13
  |---1.13/SB10
  |---1.14
  |---1.14/SB10
  |---1.14/SB15
  |---1.15
  |---1.21
  |---2.00
  |---2.00/SB20
  |---2.01
  |---2.01/SB15
  |---2.01/SBP
  |---2.10
  |---2.10_aztech
  |---2.10/SB20
  |---2.10/SBP
  |---2.11
  |---2.11/SB20
  |---2.11/SBM
  |---2.12
  |---2.12/SB15
  |---2.12/SB20
  |---2.12/SBP
  |---2.12/SBP2
  |---2.12/SBPM
  |---3.05
  |---3.05/SB16ASP
  |---3.07
  |---3.07/SB16ASP
  |---4.01
  |---4.04
  |---4.05
  `---TOOLS

Я уже и забыл, что прехисторику не адлибовский, а криативовский файлик нужен. У старых ацтеков, судя по списку, всё-таки была своя реализация тоже.



Такой же чип ставился в "отечественный" ноутбук ВИСТ/VIST FMA86T, он же Sager 86, он же Clevo FMA86T. Из интересных деталей - наличие game port.



В версии 0.82a автор добавил поддержку opti 930, несмотря на статус "экспериментально", работает хорошо
(правда CD-часть не поддерживается, но для этого можно отдельно оригинальный CD-драйвер в config.sys добавить).
Проверил на паре своих 930A.

Она non-PnP же, поэтому ранее unisound не поддерживал такие карты.

Да, оригинальные драйвера для DOS сделаны хорошо.

opti 930/930A - мои любимые карты для DOS. На одну повесил Diamond-овскую Dream-дочку c роланд-овским 4мб-ным банком.



@Grave_Lion, сначала был уверен, что она PnP, от чипа 1995 года другого не ожидал. В сравнении с nonPnP ESS ES1688, которая у меня долгое время стояла в этом конфиге, OPTi показалась чуть более шумной (сильнее ловит наводки) и тише по громкости сигнала - громкость 45 % на основном компе-микшере с ESS соответствует примерно 100 % с OPTi 82C930. Естественно, в обоих случаях речь про сигнал без усиления (LINE-OUT). Кстати, что я тестировал эту звуковушку с клоном вашей Diamond 4Мб (Yucatan FX).

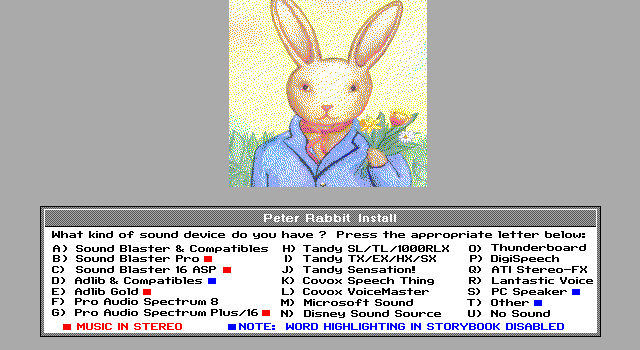

The Tale of Peter Rabbit (1993, DOS)



Yuriy_X, ещё вспомнил такой нюанс. На Вашем фото выше под чипом (фото перевернуто, так-то оно над чипом), расположен
осциллятор на 14,318. Так вот, столкнулся давно ещё с непоняткой - одна из моих opti 930a-карт на некоторых материнках адлиб-музыку
проигрывала нормально, а на некоторых срывалась в какую-то какофонию, другая же карта везде играла нормально. Потом понял, что
искажения были на платах с частотой шины процессора 40 мгц и завышенной частотой 10 мгц на ISA-шине, а там где шина процессора
была 33 мгц и, соответственно, на ISA-шине примерно 8 мгц, то всё нормально. Рассмотрел сами карты - на одной осциллятор распаян,
на другой, которая капризничала, нет. Посмотрел в даташит-е, оказалось, что установка на плате отдельного осциллятора опциональна,
если его нет, то сигнал берётся с IS-шины.



@AndyFox, опция Other особенно пугает.



Интересно, есть ли полный список всех звуковых карт для DOS?



Сигнал 14,318 на ISA шине всегда одинаков и не зависит от разгонов. Выбор именно этой частоты сделан не просто так, а привязан к американскому телевизионному стандарту NTSC. Глючить карта могла из-за разгона самой ISA шины, т.е. более коротких циклов чтения/записи

--- добавлено 30 апр 2026, предыдущее сообщение размещено: 30 апр 2026 ---

List of rarest PC soundcards \ VOGONS, первая ссылка на табличку



Разумеется, в теории так должно быть: на линии OSCCLK - 14.318, а на линии SYSCLK - частота шины. Вот только на практике на этом экономили - заводили через делитель или умножитель клок шины на линию 14.318, чтобы дядя из китайского подвала мог продать тебе плату на два доллара дешевле, чем конкуренты. Потому что в самых старых матерях было приемлемо иметь два отдельных осциллятора и, соответственно, две схемы генерации тактовых сигналов. Но уже во времена 286-х частотный диапазон процессоров и сопроцессоров настолько стал широк, что по красоте требовалось ставить и разводить три генератора: обычный 14.318, один для процессора и ещё один для сопроцессора. Далее, с распространением ещё более быстрых 386-х и "асинхронных" чипсетов, серьёзные компании стали разворачивать по четыре генератора или хитроумные схемы деления/умножения, так как раздельных скоростей системной шины в разных её местах стало уже четыре: общение чипсета с периферией, общение чипсета с процессором и ОЗУ, общение чипсета с сопроцессором и ОЗУ и те самые положенные по изначальному стандарту 14.318, которые никуда не вписывались и потому опять же должны были генерироваться и разводиться отдельно. Именно из-за последнего факта производителям матерей для 386-х и 486-х стало очень соблазнительно выкинуть настоящий генератор 14.318, и поставить некое приближение, создаваемое по одной из прочих системных частот. Экономия им казалась логичной, так как ну кто реально в конце восьмидесятых - начале девяностых подключал свои компы композитом из CGA к телевизору NTSC? Да никто. Тем не менее, когда пришла эпоха пентиума и PCI, пришлось отказаться от всего этого многоосцилляторного зоопарка и делать абсолютно всё частоты в системе (коих теперь масса) через специализированную микросхему клокера. Так все частоты стали автоматически синхронизированными и получаются от одного единственного базового осциллятора. Им стал как раз 14.318. Все устройства ISA снова зажили счастливо, пусть уже и не долго.



Кварцы стоят копейки, есть названия таких плат где не было кварца 14.318 ?



На каких-то платах под сокет 370 не все звуковухи работали в ISA, требовался хардмод.
Одна из них - mATX Chaintech на 694Т, где не работала AWE64
