Hard Звуковые карты для DOS

Обсуждение всего, что связанно со старыми звуковыми картами в DOS.
Настройка/характеристики/качество/драйвера/совместимости и т.п.

Можно обсуждать весь спектр звуковых плат и дочек, которые работают в DOS или в DOS-окне windows 9x.

Основные элементы звуковых карт периода с середины 80-ых до конца 90-ых:
1) "Кодек", цифро-аналоговый преобразователь, использовался для воспроизведения звуковых эффектов (выстрелы, взрывы, голос). Требовал большого объема потоковых данных (.snd, .wav, позднее .mp3), так что для музыки, до появления быстрых процессоров, больших дисков и сильной компрессии (.mp3), практически не использовался.
Игра/программа должна была знать о стандарте кодека, что бы возможно было воспроизводить звуки через него.

Типичные стандарты кодеков: SoundBlaster (SB ), SoundBlaster 2.0 (SB 2.0), SoundBlaster Pro2 (SB Pro2), SoundBlaster 16 (SB16), Microsoft(он же Windows) Sound System (WSS).


2) "Синтезатор", использовался для воспроизведения музыки.
2.a) FM синтезатор - недорогой чип, способный воспроизводить звуковые волны разных частот, музыка получалась не совсем реалистичная, но им были оборудованы даже самые дешевые звуковые карты.

Плюсы: музыка будет (практически) одинаковая на всех картах.
Минусы: качество музыки.
Типичные стандарты FM синтезаторов: Yamaha OPL2 (mono), OPL3 (stereo)

2.b) WaveTable синтезаторы - синтезаторы имеют свою память (большинство rom), в которой хранятся записанные семплы с настоящих инструментов. Синтезаторы получают от игры/программы только название инструмента и ноту и сами воспроизводят звук.

Плюсы: качество музыки на порядок выше FM синтеза.
Минусы: звучание инструментов на каждом синтезаторе свое, например музыка написанная для roland могла звучать плохо на синтезаторе yamaha/korg/emu и наоборот.
Типичные стандарты:
Технический стандарт используемый в играх:
- нативный для некоторых карт исключений: GUS, AWE 32/64
- общий, просто на передачу midi нот: MPU-401
Стандарт на "формат" midi треков: до 1992 года - Roland LA (mt-32, cm32/64, lapc), после 1992 - GeneralMidi (GM/mpu-401/waveblaster).

В 199x годах на PC был портирован формат "трекерных модулей" (.mod, .stm, .s3m, .xm и т.п.) представляющий из себя нотные листы как в midi, плюс коротких отрезков потоковых звуков, типа .wav, которыми эти ноты воспроизводились. Позволял в небольшом объеме 0.1-1 мб получать музыкальный трек приличного качества.

Плюсы: качество музыки сравнимое с wavetable. Идентичное звучание на всех картах, т.к. для вывода звука использовался только кодек.
Минусы: требовался производительный (от 486) компьютер т.к. нагрузка по проигрыванию ложилась на процессор (или некоторые звуковые карты, типа GUS/AWE)
К сожалению, такой формат музыки довольно редко использовался в играх, наиболее известные примеры: Epic Pinball, OneMustFall, Crusader, Unreal.


Список классов звуковых карт для примера и привлечения внимания:
- PC Speaker
- Disney Sound Source / Covox / LPT dac
Характеристики

Только dac, 8 bit/mono

- Adlib
Характеристики

Только синтезатор (opl2), нет Pcm

- Tandy / PCjr
- IBM Music Feature Card / Yamaha FB-01
- Sound Blaster 1.x/2.x/Pro
Характеристики

Sound Blaster 1 - Pcm 22khz/8/mono + Adlib (opl2)
Sound Blaster 2.0 - Pcm 44khz/8/mono + Adlib (opl2)
Sound Blaster Pro1 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (2x OPL2)
Sound Blaster Pro2 - Pcm 44khz/8/mono или Pcm 22khz/8/stereo + Adlib (OPL3)

- Sound Blaster 16/Vibra
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Sound Blaster awe32/awe64
Характеристики

awe32 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom, до 8 mb ram.
awe64 - Pcm 44khz/16/stereo + Adlib (opl3) + emu8000 wavetable 512rom

- Sound Blaster compatible/clone (Ess, Opti, Crystal, ...)
- Pro Audio Sрectrum 16
Характеристики

Pcm 44khz/16/stereo + Adlib (opl3)

- Gravis Ultrasound GF1 (Classic/Max/Extreme/Ace/clones)
Характеристики

Pcm+wavetable 1mb, 48khz/16/stereo, совместима с SB Pro, adlib, GM (в софте, не 100%)

- Gravis Ultrasound Amd (PnP/PnP Pro)
- Roland MT-32 series (LAPC, MT-32, CM-32, ...)
- Roland Sound Canvas series (SCC-1, SCB-55, RAP10, ...)
- Turtle Beach Series (Maui, Rio, Tropez, +, Pinnacle, ...)
Характеристики

Maui - Только midi, rom, до 8mb ram.
Tropez - PCM (SB Pro или WSS) + Wavetable mpu401(ICS wavefront) 2mb rom + до 12mb ram
Pinnacle - В винде: PCM + Wavetable 2(4?)mb rom + до 48mb ram + DB wavetable; В дос: только midi, только onboard rombank

- Ensoniq Soundscape series
- Yamaha XG series (db50xg, sw60xg, ...)
Характеристики

db50xg - daugterboard, wavetable only
sw60xg - isa, wavetable only

- Terratec AudioSystem EWS64XL
- Other Wavetable based (Aztech WaveRider 32+, ... )
Характеристики

AZTech Waverider32+ - PCM (SB Pro) + Wavetable mpu401(ICS wavefront) 2mb rom

- Sound Blaster Live
- Aureal Vortex
- DB waveblaster и другие

Звуковые карты работающие в DOS с цифровым выходом s/p-diff
Табличка

	Column 1	Column 2	Column 3	Column 4	Column 5
0	Модель	Совместимость	Что попадает на spdiff	Комментарий
1	Terratec EWS64XL	SB Pro, WSS	codec, fm, wt, analog in
2	Guillemot Maxi Sound 64	SB Pro, ESS	codec, fm, wt, analog in
3	Audio Excel AV310	SB 16, WSS	codec, fm	Требует доработки, может не работать на i865
4	Creative AWE32	SB 16	fm, wt (emu8000)
5	Creative AWE64Gold	SB 16	fm, wt (emu8000)
6	TurtleBeach Malibu	SB Pro, WSS	fm, wt?
7	Aureal Vortex 2	SB Pro	?
8	Creative Live!	SB 16	-	в dos не работает sp-diff

Работа PCI звуковых карт в DOS:
Подробности

Для поддержки работы кодека (SB Pro/SB16) необходимо наличие сигналов DDMA или отдельного шнурка между материнкой и pci-звуковой картой "sb-link" (вы еще найдите такую материнку и звуковую, где эти разъемы есть).
DDMA зависит от наличия поддержки в чипсете материнской платы.
Она есть на:
Intel: все, вплоть до Intel ICH5, например i430, i440, i865; и нет на ICH6+
Via: VIA8237
Sis: SiS694
На более новых материнских платах будет работать толькое FM/Adlib, но звуковых эффектов вы не услышите.
N.B На некоторых удавалось запустить Vortex AU88x0, но крайне нестабильно (собственно, он работает через резидентный драйвер, который и так не сильно стабилен)

Известна работа следующих PCI карт в досе:
- Creative от SB PCI 64 (на ensonic 1370) и до SB Live! (Audigy1?) через один и тот же резидент. Работает как SB16. Требует EMM386.
- Aureal Vortex. Резидент не очень стабилен. Нет поддержки OPL, только эмуляция через WT.
- ESS Solo-1 хорошая поддержка через Transparent DMA (TDMA), резидент ~1.5кб.
- Fortemedia FM801, резидент ~1.8кб, меньше совметимость.
- YAMAHA YMF7xx (проблемы с автодетектом, не поменять ресурсы 220/5/1)
Даже если у вас все заработало - многие PCI карты не имеют opl3 синтезатора и эмулируют его с разной степенью правдоподобности.

+ DOS Sound Blaster compatibility: PCI sound cards vs. PCI chipsets

Фак, по звуковым картам из конференций fido: http://faqs.org.ru/hardw/media/sndhwfaq.htm
Отдельные факи по:
- Gravis Ultrasound - http://faqs.org.ru/hardw/media/gusfaq.htm
- SB AWE32/64 - http://faqs.org.ru/hardw/media/awefaq.htm
- SB Live - http://faqs.org.ru/hardw/media/sblive.htm
- Aureal Vortex - http://faqs.org.ru/hardw/media/vortex.htm

Звуковые карты на wiki.old-games.ru - http://www.old-games.ru/wiki/Категория:Звуковые_карты
Поиск игр, поддерживающих определенную звуковую карту на сайте MobyGames:

Драйвера для старых звуковых карт:
Коллекция сайта vogons: http://vogonsdrivers.com/index.php?catid=3
Мое ftp: ftp://ftp.amiwiki.spb.ru/Dos/Distrib/Sound/



Приветствую всех. Попались на глаза пара неизвестных звуковых плат. Одна AZTECH с номером I38-MMSN803. Чуть короче АВЕ32. На плате 3 больших чипа. Один - Analog Devices ad1848jp. Два других маркированы Aztech AZT "много цифр". На плате, помимо кучи элементов, присутствует регулятор громкости, и штырьки для дочки.
Вторая, вообще не пойми что) Короткая, примерно с Live! размером. Чипы все прямоугольные, размером с память на исашном триденте. Есть два покрупнее. Один в центре - ks8001, второй вверху слева - p8051ah, intel 1980. Под дочку разъема нет, но регулятор громкости есть. На гарантийной пломбе - 1993 год.
Прошу помощи в опознании.



Vardok Первая, наверное, один из многочисленных вариантов sound galaxy. Я свою так и не опознал до конца и работающих драйверов под дос не нашел. Вторая - скорее всего клон бластера и будет работать без драйверов. Intel 8051 использовался и в оригинальных бластерах и в aztech`ах и во многих других клонах.



У самого подобный клон имеется. Полно к нему дров на driverguide.com. Подходят любые AZT-2316/a/r или azt-2320, в зависимости от чипа на вашей карте.

А ещё есть официальный ftp aztech, и это можно внести в первый пост, кстати.



Goblinit За ftp спасибо. Моя карточка и без дров работает, проблема в отсутствии микшера и конфигуратора ресурсов для дос.



Спасибо за информацию. Имеется в виду Game или Sound Blaster? Я уж думал какая нибудь Танди или Адлиб попался)) А чем-нибудь эти карты примечательны? Какой у них звук? И что они могут?



Sound Blaster или SB pro. Звук - как повезет. У моего ацтека удобное расположение WT-разъема и стоит ямаховский OPL3. За это и держу.



alfy, ну есть они, есть!

Ну, вообще бы для начала хотелось фото.



alfy, вот и у моего есть чип что-то вроде ymf24. Это и есть OPL3? И еще один вопрос. Это уже практический. Что эти звуковые могут мне дать, при наличии у меня АВЕ32?

---------- Сообщение добавлено в 00:15 ---------- Предыдущее сообщение размещено в 00:14 ----------

Goblinit, да вот, с фото проблема. Сижу с 3Г модема. Скорость никакая. Сейчас попробую еще разок.



Мои карты:

1. Ацтек-клон Trust Sound Expert DeLuxe 16+ (05202).



   По FCC-ID: I38-MMSN830 она в базе пробивается, а в гугле находится как Trust Sound Expert DeLuxe 16+ (05202) и в скобках пишется код продукта компании Trust (05202), который действительно наклеен сзади на моей карте.


   Чипы AZT2316A, OPL3 и кодек Crystal 4248-KL

2. Pine PT-230X. Чип - ESS1868F.





---------- Сообщение добавлено в 22:30 ---------- Предыдущее сообщение размещено в 22:25 ----------

Да, это OPL, но не скажу 2 или 3 Старые звуковые синтезаторы FM и WT все играют по-разному, тем и интересны, как я понимаю.



Wt - интересен.
FM - скорее нет. все приличные звуковухи ставили оригинал ямахи, а значит по звуку идентичны. только дешевые клоны ставили непонятно что или пытались эмулировать, ну там и звук в большинстве хуже.
Были некие расширенные FM у каких-то ess и т.п., но уже к середине 90-ых они были никому из пользователей не интересны практически и не поддержаны в играх.



easy_john, ты просил выкладывать карты, я свои выложил - ты будешь вносить их впервый пост или они как клоны неинтересны?

Также можно внести туда ссылку на фтп ацтека (я дал выше), там можно найти все дрова под старые звуки ацтека. Ну и fcc-id search тоже, наверное, стоит.



Не спеши кричать.

Всего-лишь условность. Можно поставить почти любое количество pci слотов. Ресурсы они будут шарить, но грамотные устройства смогут жить на одном irq без конфликтов.

Нет, такое нельзя утверждать.



Vardok, твоя карта пробивается по fcc-id по ссылке выше. Это ацтековский код.



В целом, клоны, без каких-то интересных особенностей - да, не очень интересны, смысла выносить в заголовок нет, а поиском по форуму они тут найдутся с описанием вместе.

ссылку внес, а поиска fcc-id какой-то левый, у меня не сработал.



ymf262=opl3. FM синтез лучше чем у аве32 с CQM. WT разъем, если с поддержкой Mpu401, то скорее всего лучше, чем у аве32 (которые почти все глючные в этом смысле).

Те, что есть - на моей карте не работают.



Вот. Одну удалось загрузить))

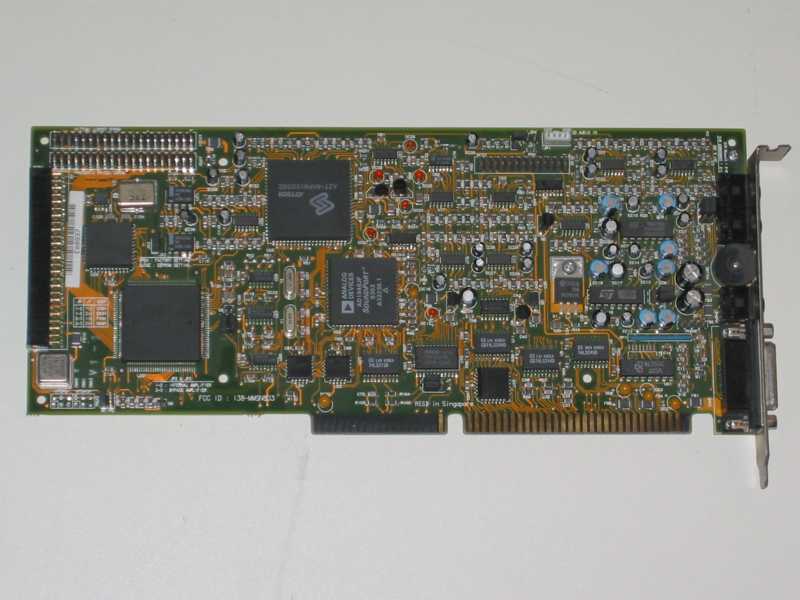

Непонятная AZTECH (сначала думал клон ГУСя)))



Sound Galaxy NXPro16
description

Aztech Sound Galaxy NX Pro 16 - "The only soundcard that supports 5 sound standards!" - as it was advertised.
WSS, Adlib and Soundblaster Pro were supported by many consumer cards but this one is also able to emulate a Covox Speech Thing and the Disney Sound Source. Don't ask me how it is done - I remember you had to change some jumper settings - especially the "virtual parallel port jumper".
Aztech produced many similar cards with almost identic names ("Soundgalaxy 16 II"; "Soundgalaxy Pro"..) but afaik only this one has this feature.
It also offers a true opl3 and a wavetable header (who only worked in Win3.1 not in DOS - I suppose due to the lack of a real MPU-401 interface).

В общем, обычный клон SB Pro+wss, который поддерживает еще covox через какой-то виртуальный lpt.



Goblinit, пытался. нифига не получилось пробить.



easy_john, чем тогда объяснить, что, например, винда на рокировку карт в слотах PCI моментально реагирует переназначением ресурсов, а то же самое действие со слотами ISA даже не замечает? Да тем, что контроллер PCI каждый "свой" слот "знает в лицо" посредством системы отдельных адресных магистралей. Для ISA такого понятия нет, контроллер никогда не видит, сколько физически у него слотов, потому что ВСЕ контакты шины ISA общие для всех подключённых карт. Говорить о лимите слотов в этой ситуации просто глупо, речь идёт о лимите именно подключённых устройств. Такое не только можно, но и нужно утверждать. Подразумевая отсутствие райзера, это и есть четыре слота (четыре подключённых устройства).



Vardok, Попробуйте тут. Это страница уже с официального сайта. У меня всё пробивает. Первые три буквы - вверх, всё, что после (с чертой) - вниз.
