Фотографии наших PC раритетов

Мы ищем фотографии PC-комплектующих и компьютеров для нашей Вики! Любой пользователь может помочь общему делу, загрузив сюда или на Вики свою фотографию из тех, которые требуются (конечно, это не означает, что остальные фотографии сюда загружать нельзя). При заливке фотографий своей техники, пользуйтесь специальным шаблоном, он есть прямо в форме загрузки файлов.



Список фотографий (жирным отмечены те позиции, к которым нет ни одной фотографии):

Видеокарты

8514/A
CGA: CGA Winbond (easy_john)
EGA: ATI EGA Wonder (easy_john)
Hercules
MCGA
MDA
SVGA: Галерея фотографий от Nil;
VGA: Realtek VGA (Nil)
Voodoo:
- Voodoo Banshee 16MB (MisterGrim)
- Diamond Monster 3D (Voodoo 1) (Nil)
- Voodoo 3 (Nil)
XGA

Звуковые карты

AdLib
Covox
- Disney Sound Source (Menkau_ra)
Creative Music System/Game Blaster
Gravis Ultrasound и его модификации:
- Ultrasound Ace (Nil)
- Gravis Ultrasound MAX (Nil)
- Gravis Ultrasound PnP (Dimouse)
- Primax SoundStorm Wave SOUND-M16C (клон GUS Classic) (Nil)
- Synergy Vipermax (клон GUS Extreme) (aleksej)
OPL-3
Roland MT-32 (Nil)
Семейство Sound Blaster:
- Sound Blaster 16 Value (MisterGrim)
- AWE64 Gold CT 4540 (Nil)
- AWE64 Value CT4520 (Nil)
- Sound Blaster 32®© CT3670 (Nil)
- AWE32 © CT2760 (Nil)
- AWE32 © CT3990 (Nil)
- AWE32 © CT3990 с установленной дочерней платой Turtle Beach RIO (Nil)
- AWE64 Gold с установленным модулем памяти на 12 мегабайт (Nil)
- Sound Blaster Live! SB0220 (Nil)

Микропроцессоры

Intel 4004
Intel 4040
- Intel 80286
- Intel 80386
- Intel 8086

Компьютеры

IBM PC (sonicpro)
IBM PCjr
IBM PS/2 (AlexLEO43)
Tandy 1000
Tandy 2000

Остальное

Джойстики
ОЗУ
Оригинальное сообщение от aleksej

В пику теме, в разделе IBM-несовместимое с фотографиями раритетов решил создать такую же и для пэце.

Необязательно прямо таки раритеты. Просто чтото на ваш вгляд интересное. Но лучше в рамках "ретро". Фотографии PCI-E видеокарточек совершенно необязательны.

Для начала, последние приобретения.

Gravis MIDI Adaptor

Качественный MIDI адаптер с оптронной развязкой и возможностью подключить два джойстика и синтезатор/midi клавиатуру к gameport'у звуковой карты. От легендарной канадской компании Gravis.

Turtle Beach Cancun-FX

Дочерняя карта wavetable синтезатора. "Вешается" на звуковые карты, имеющие waveblaster разьём (в первую очередь SB и клоны) и позволяющая выбирать в настройках DOS игр General MIDI для музыки со всеми вытекающими. Под Windows и другими осями, как отдельный девайс доступна разумеется тоже. Процессор Dream/Atmel (Франция), 4mb банк инструментов от Roland.

p.s. Мой альбом со всеми здесь и ниже представленными девайсами:
Hardware by Aleksej Selivyorstov

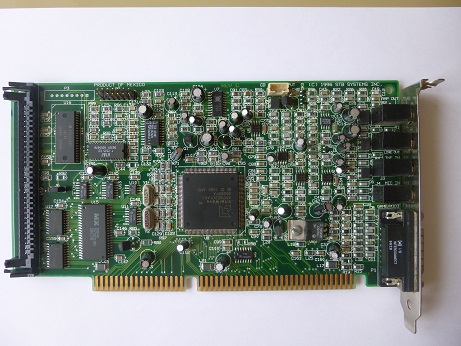

STB SoundRage 32 Pro:

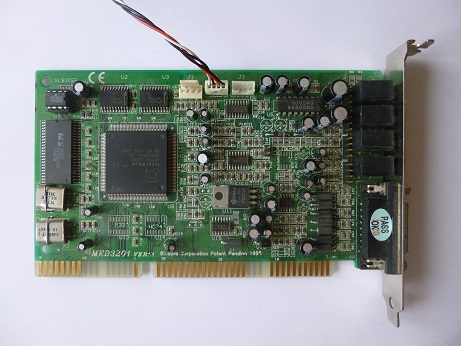

ExpertColor MED3201:

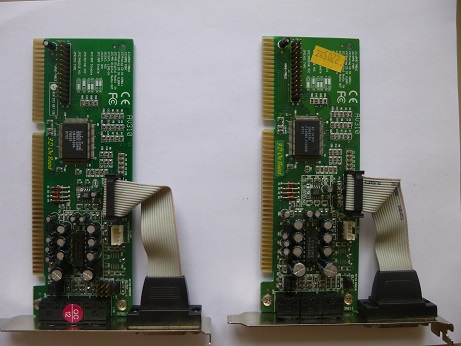

AudioExcel AV310 (2 почти одинаковых варианта):



AVM Apex:



Где это ты так прибарахлился?

О, попробуй, на ней игры с поддержко interwave запускаются?

А это чем интересна? Что за банк?



Там же, где и ты - было 2 карты, я купил первую, ты - вторую.

Попробую, для того и покупал.

Это один из клонов GUS PnP, но без RAM - соответственно, эмулировать GF1-гусь он не умеет. Купил для тех же целей, что и STB.



Сделал для
doom e1m3 http://kawai.spb.ru/files/sound/games/doom.html
и
descent2 http://kawai.spb.ru/files/sound/games/descent2.html
Разницы с Pinacle не слышу вообще никакой.



Предсказуемо. А с загрузкой банков игрался?



Нет. Нужна Студия, а я не нашел где ее можно скачать.
Что интересно, студию выпустили чуть ли не через год после выхода AVM Apex. А до этого народ купивший плевался, ибо возможности у платы хорошие, а реализовать нечем.
Подробности в самом низу этой статьи http://www.midi.ru/doc/12.htm



С другой стороны, в той же статье указано, что и с Pinnacle, и с Apex позволяет работать Everest.

---------- Сообщение добавлено в 10:14 ---------- Предыдущее сообщение размещено в 10:07 ----------

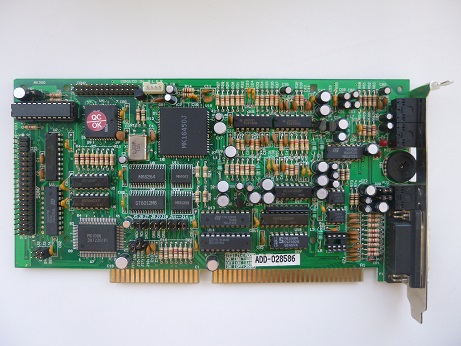

Zoltrix Audio Performer:



Спасибо. Да, бледновато звучит. Не знаю, как звучит Pinnacle, но с AVM Summit общего вообще ничего.



aleksej, по данной ссылке почему то все карты в таблице звучат как то "не очень". Единственное, что выделяется - SB 2.0 и SB AWE. У обоих "монолитный" и качественный звук. Мелодия не разваливается местами на ноты и сэмплы.Что как то странно.



На самом деле звучит хорошо, что pinnacle, что apex, на уровне SCC, XG50 и т.п.
Так что для игровой музыки мне их звучание нравится.

---------- Сообщение добавлено в 11:21 ---------- Предыдущее сообщение размещено в 11:18 ----------

Ты говоришь про doom или descent2?
Вообще я четко слышу отличие каждой карты, и скорее всего отличу одну от другой в слепом тесте. Наушники у тебя хорошие, там где ты слушаешь?
(ну минус там только один - щелчки, но это я постепенно переделаю, оцифровав на нормальном даке)

---------- Сообщение добавлено в 11:22 ---------- Предыдущее сообщение размещено в 11:21 ----------

Попробую, но явно не в ближайшее время.



easy_john, про DooM. Episode1Level1. Разумеется всё высочайшего качества. Дело именно в сравнении восприятия звучания мелодии на разных картах.



Не сравнивай по думу. Слишком специфичная музыка. Для сравнения карт - вообще не подходящая. Сравни хотя бы по десценту2 и другим.

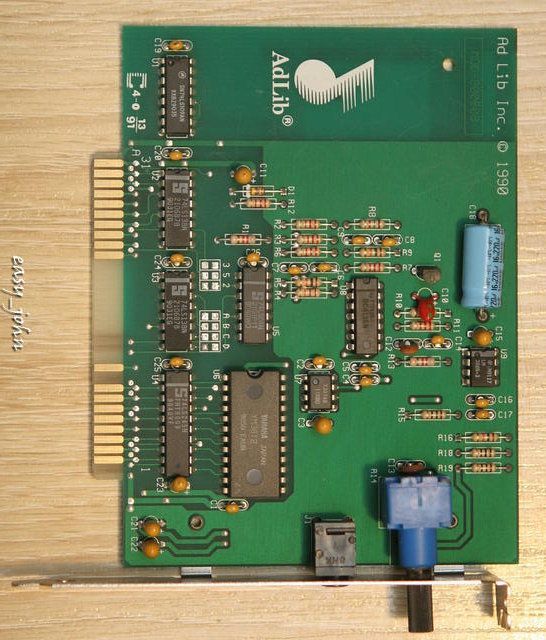

Adlib

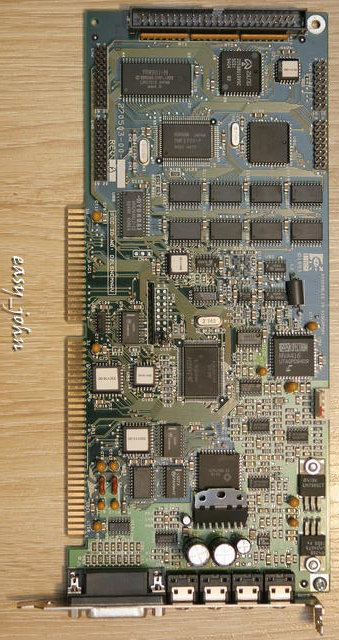

Logitech Soundman Wave

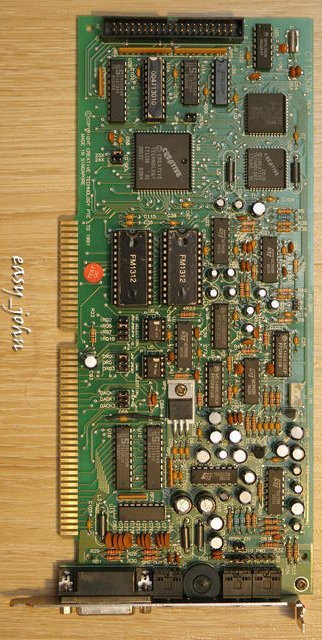

Creative SoundBlaster Pro 1 CT1330A
.



Geryon, уже послушал AV310 по цифровому каналу? Какое сложилось мнение? Разобрался, как активировать цифровой вход? Могу отметить, что при высоком вольтаже входного TTL сигнала (более 4 вольт) звук может хрипеть, а при слишком низком (менее 3,5 вольт) звука вообще не будет. Также по результатам моих опытов чип CMI8330 на ура хавает сигнал 48 кГц, на лету конвертирует его в 44 с сохранением исходной частоты (высоты) звуков, с довольно неплохим качеством и без задержек. Бесполезная или почти бесполезная на сегодня мелочь, но всё равно приятно. В конце концов, все мы тут в той или иной мере заняты технодрочерством, какая плата что могёт.

---------- Сообщение добавлено в 22:36 ---------- Предыдущее сообщение размещено в 22:32 ----------

По этой причине обычные S/PDIF брекеты от материнских плат не годятся. Они выдают амплитуду TTL в районе 2-3 вольт. Идеальный источник - TTL около 4 вольт, не больше и не меньше. Естественно, ИМХО. Как бы там ни было, для входа AV310 очень хорошо подходит в качестве источника цифровой выход EWS64. Использую их в паре.

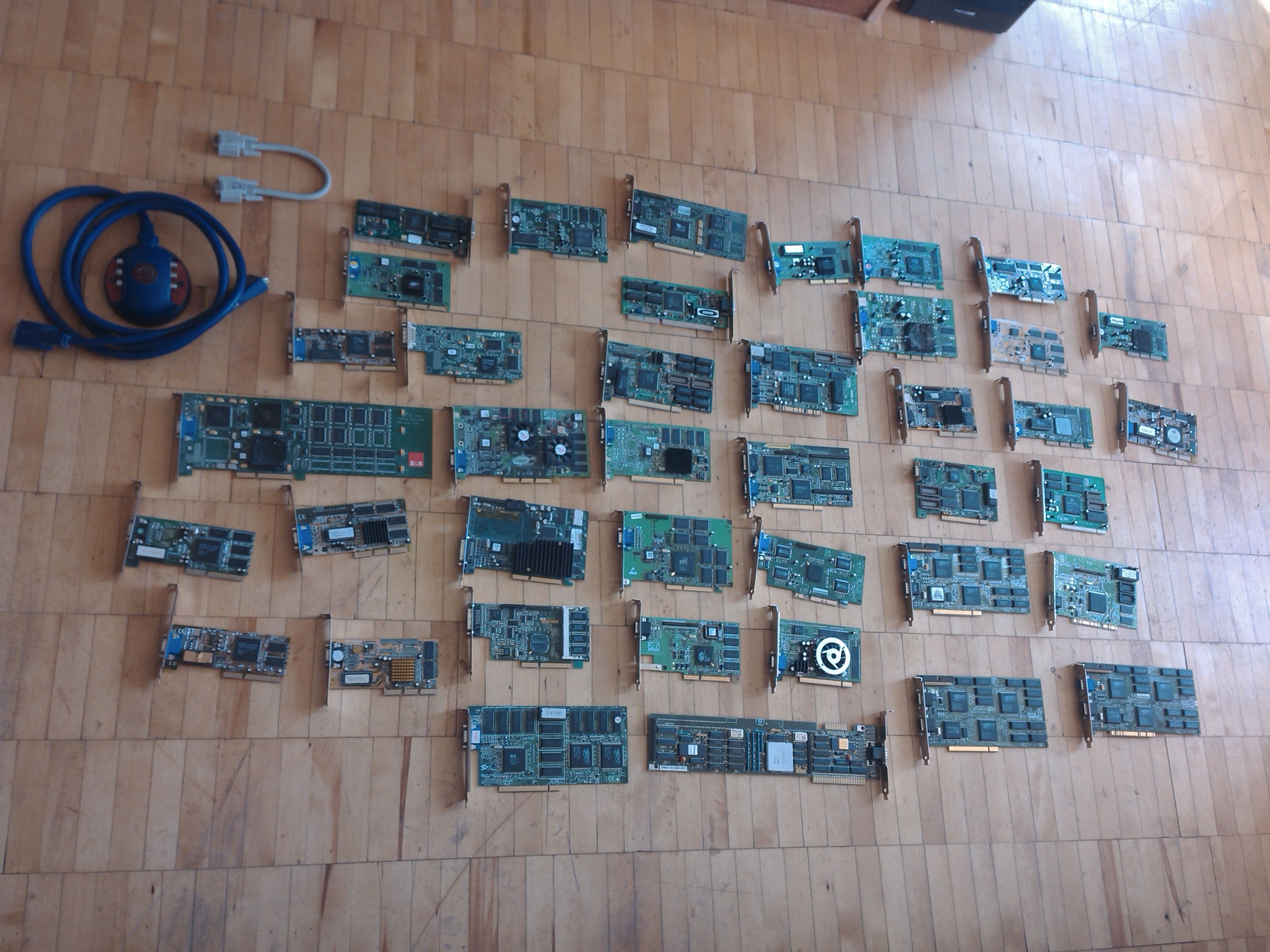

спасено от помойки почти пол года назад, только дошли руки посмотреть что там.



Ох ты ж твою налево вангую как минимум три вуду на фото...



Y2k, угу. вторых 3 шт. (орхид, креатив и нонейм), 1шт- вуду1, 1- вуду3 агп с vivo(?)+кабель.
еще нашлось:
пци гф2 мх200
ет6000 от геркулес.
нв1
райдж фури махх



Пока ни до чего руки не доходят.



Вроде ж 4 вторых вуды.
3 справа и одна самая левая в нижнем ряду, не помню кто такой дизайн использовал, но фотографии попадались...

upd.
Мои извинения, это Voodoo Rush A-Trend VD110P, переклинило меня чего-то...
