Hard Voodoo 3/4/5 (все, кроме V1/2)

...спустя 7 лет существования темы FAQ всё-таки насобирался.
N.B. Карты на Voodoo1/2 обсуждаются в отдельной теме.


Что такого в этих Voodoo3/4/5 ?
Карты на чипах Voodoo3/4/5 олдгеймеру интересны прежде всего из-за поддержки проприетарного API Glide, бывшего одним из самых популярных api тех лет. Часто игры выпускались с одновременной поддержкой Glide и какого-нибудь ещё популярного 3D-api, при этом картинка в Glide могла отличаться от картинки в другом api! В общем и целом под Glide было заточено более сотни игр (список на вики).


Ключевые особенности карт на Voodoo3/4/5

• В отличие от своих предшественников (voodoo1/2), это уже полноценные интегрированные 2D/3D решения с поддержкой разрешений вплоть до 1600x1200 и даже способные рисовать 3D в окне.


• Ни одна из карт не поддерживает SLI. Знакомые штырьки на некоторых картах - это фиче-коннектор, предназначенный для подключения, например, к тв-тюнеру.


• Все карты на базе voodoo3/4/5 по-прежнему процессорозависимы в играх, потому что у них нет аппаратного блока расчёта трансформации и освещения вершин (Hardware T'n'L). Это значит, что чем медленнее ваш процессор, тем медленнее будет работать видеокарта. И наоборот

• 32-битный рендеринг в 3D поддерживается только на Voodoo4/5.

• Аппаратный постфильтр для 16-битного рендеринга. Точно так же, как и на вуду1/2, этот фильтр путём нехитрых манипуляций позволяет получать на выходе карты 22-битное изображение.

  На всякий случай: в 32-битном рендеринге постфильтр не работает


• Вся серия видеокарт voodoo3/4/5 поддерживает 3 api:
  • Direct3D (DirectX)


  • Glide. Совместимость с играми эпохи voodoo1/2 в этом api неполная! Особенно это касается игр под DOS. Однако для большинства таких игр всё же существуют способы запуска (см. ниже абзац о совместимости).


  • OpenGL. В официальных драйверах поддержка OpenGL всеми картами реализована только как OpenGL -> Glide Wrapper. Да, это точно.








Подробный экскурс по каждому семейству Voodoo и как распределялась модельная линейка можно почитать у нас на вики (и дополнить тоже можно!)


Драйвера и где их достать.
Если говорить об официальных дровах, то поддержка заканчивается на Линолиуме (Windows ME).
В Windows XP есть встроенный драйвер для voodoo3/4/5, но он без Glide.
Помимо оригинальных, существует множество любительских драйверов с поддержкой до windows 7 включительно.

Достать драйвера можно здесь:

• 3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.;


• Index Page - то же, что и предыдущий;


• VOGONS Vintage Driver Library - образы установочных дисков и драйвера к картам 3dfx.

Можно ли содержать в одном пк voodoo1/2 и voodoo3/4/5?

Почитайте сперва здесь (конфликты драйверов).


Тонкая настройка и отладочные переменные Voodoo3/4/5

Для отладки Voodoo в DOS существуют специальные переменные (DOS environment variables). Они задаются инструкцией
SET X=Y,
где X - имя переменной , Y - её значение.

Переменные применяются на-лету, но могут быть нюансы - лучше перестарховаться и настроить через autoexec.bat

В винде можно разгонять (o/c) voodoo3/4/5 с помощью реестра, драйверов, а также с помощью универсальной утилиты Powerstrip, которая предоставляет некоторые дополнительные возможности разгона.

Для твикинга скрытых параметров карт можно использовать любительские драйвера с расширенной панелью управления, либо твикать значения реестра вручную. Все параметры прописываются в следующем ключе реестра:

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\Class\Display\0000\

!!Номер 0000 у вас может отличаться!! Это зависит от того, сколько у вас карт уже побывало в системе и под каким номером сейчас работает ваш 3dfx voodoo.

В качестве названий параметров можно использовать переменные для отладки, как ранее в DOS. Опять же, для верности лучше ребутнуть комп после изменений параметров.

Список переменных от вуду1/2
Для вуду3/4/5 появились новые переменные, наиболее полный список есть здесь.

Обратите внимание: в зависимости от версии драйверов, какие-то переменные там могут не работать. Точно посмотреть какие переменные работоспособны у вас можно, открыв HEX-редактором файл драйвера glidexx.xxx
Например, мне так у не удалось заставить работать переменную для скриншотов из glide (FX_GLIDE_SCREENSHOT_KEY) под DOS, хотя в одной из последних версий glide2x.ovl она присутствует.


Популярные твики:

Спойлер: Включение 22-битного пост-фильтра

За постфильтр отвечают сразу две опции дров: 3D Filter Quality и Alpha-Blending. Если обе задраны соответственно в High и Sharper, то на выходе получается 22-битное изображение. При этом:

Т.е. параметр "3D Filter Quality" позволяет выбирать режим "улучшателя" дизеринга. Значение Normal соответствует режиму фильтрации "1x4 линейный" (такой как в voodoo1), значение High соответствует улучшенному режиму фильтрации "2x2 квадратный" (voodoo3/4/5).


N.B. Работоспособность постфильтра также завязана на версию драйверов. Часто бывает, что при определённом сочетании опций постфильтр просто не работает. Например:

Спойлер: Решение проблемы снятия скриншота при игре в glide на вуду3/4/5.

При нажатии PrtScn вы получите искажённое изображение.

Решается назначением спец. клавиши на шоты для Glide:

Спойлер: Как сделать скриншот игры со включенным пост-фильтром

Увы, заскриншотить 22-битную картинку у вас не получится - ведь в буфере кадров, который вы собираетесь зашотить, ещё лежит 16-битная картинка, а постфильтр (он потому и пост-) применяется уже на стадии преобразования сигнала (в RAMDAC).
Однако же выход есть: его (постфильтр) можно сэмулировать на скриншоте! Провести столь технологичную операцию вам поможет старый-добрый HyperSnap.
Настраивается это так

Спойлер: Включение второго текстурного блока на картах voodoo3 velocity.

Совместимы ли voodoo3/4/5 с играми под DOS?
Для большинства dos-игр первое, что нужно сделать - поставить 3dfx-патч. Такие патчи в большинстве своём есть у нас на страницах с играми. После этого, как правило, в папке с игрой появится отдельный исполняемый файл для запуска именно 3dfx-версии.

Большинство 3dfx-патчей идёт со своим драйвером glide2x.ovl, который ориентирован на старые карты (voodoo1/2). Если у вас после запуска 3dfx-версии игры - фриз или краш, первое, что нужно попробовать, - заменить оригинальный файл glide2x.ovl, идущий с патчем, на glide2x.ovl из комплекта ваших установленных драйверов.
Т.е. необходимо скопировать ваш glide2x.ovl в папку с исполняемым файлом игры (обычно папка с игрой). Любая игра первым делом ищет файл glide2x.ovl в своей директории. Именно так, подменяя оригинальный glide2x.ovl, очень часто удаётся запустить ту или иную игру под DOS.

Бывают сложные случаи, когда glide2x.ovl статически слинкован (вшит) с исполняемым файлом игры. В этом случае вы можете или переделать экзешник, или воспользоваться переменными для отладки (см. выше).


Табличка совместимости Voodoo3 с DOS-играми под Glide на VOGONS (не полная).

Популярные частные случаи:

• Blood.
  Закиньте в папку с игрой glide2x.ovl. Затем скачайте 3dfx-патч с этой страницы. Внутри архива вы найдёте всё необходимое для запуска.
  Разрешение щёлкать в игре опасно, можно пробовать редактировать blood.cfg. На вуду5 с последними бета-дровами у меня игра работает в 800x600. С проходимостью могут быть проблемы, но пройти пару уровней в софт-режиме никто не запрещает ведь


• Carmageddon (Carmageddon Splat Pack).
  Закиньте в папку с игрой ваш glide2x.ovl.
  При старте чёрный экран - это видео проигрывается, но оооочень медленно. Его можно просто пропустить.


• Pyl.
  Работает нормально. Закиньте в папку с игрой ваш glide2x.ovl.

Что ещё посмотреть?

• tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики (и не только видеокарт...)

• Очень подробный Обзор 3dfx Voodoo5 5500 AGP

...Но вы всегда можете дополнить!


Оригинал поста от 26.09.2008. Контент весьма спорный.

1. Зачем?

Во первых, в отличие от 3dfx ускорителей прошлого поколения все эти являются и 2Д и 3Д вместе. Потом, например если вы хотите поиграть например в Hitman: Codename 47 в Glide режиме то вам не хватит даже две вторых Voodoo, а как МИНИМУМ Voodoo5 4500, при этом вы хотите совместимости со старыми ДОС GLIDE (о проблемах с ними позже) и Win Glide играми - то вам необходимо что то из этих видеоадаптеров.

2. Драйвера

В Windows XP уже есть встроенный драйвер, он вполне сносный, но всё-таки лучше поставить Omega или Amigasport последней версии, также бывают проблемы с панелью управления драйвера - так что рекомендую пользоваться утилитой V.Control
Для Windows 98 и с поддержкой D3D предпочтительней использовать Amigamerlin версии от 2.0 и выше,контрольную панель можно и прилагающуюся к вышеуказаным драйверам.

3. Предпочтения.
1). Слот
Начнём с самого главного - какой слот лучше - PCI или AGP? Если вы собираетесь собирать олдгеймерскую машину то лучше будет AGP хотя бы потому что на нём ОДИНОЧНАЯ карточка работает немного быстрее. Конечно, есть и минусы:
1. SLI невозможен по определению (хотя он не нужен, почему - чуть позже) НО его и не все 3dfx карточки поддерживают.
2. На некоторых материнках могут не работать (например, чипсеты от SIS старше 645DX не поддерживают видеокарты семейства Voodoo3, а даже если и работают, то с большими проблемами, особенно в 2D) Позже будет написан полный список.
2). ОС
Тут явно лидирует Windows 98 по причине проблем как и со старыми, так и с относительно новыми играми....
3). Железо
Лично я рекомендую процессоры частотой не ниже 600 мегагерц (из интелов подойдут целеры на 66 шине, а лучше P!!! на 100/133) но в паре например с видеокартами семейства V5 5500 лучше конешно от 1 гигагерц. Во всех случаях не забываем о 256 мб DIMM RAM (или DDR1) ну и конешно материнская плата на НЕ новом чипсете и с AGP2x/4x (на 8x вряд ли заведётся при любом чипсете). При выполнении этих условий вы сможете играть в Q3, Serious Sam и даже Hitman 1/2 с 3dfx режимом (правда он там очень кривой) и Max Payne в D3D (разумеется, на Voodoo3 прийдётся включать низкое разрешение).

4. Проблемы

К сожалению, эти карточки не идеальны - хотя бы потому что плохо дружат со старыми GLIDE играми - а некоторые вообще не работают (например, Blood с патчем Glide). Однако, у них есть неоспоримые плюсы: совместимость с новыми старыми (от 1999 г.в.) и вместе с тем со старыми играми (не идеальная конечно НО лучше любого глайд враппера). Истинным олдгеймерам я рекомендую помимо основной карточки - AGP ставить в PCI слот либо V1, либо V2.

Полезные ссылки:
tdfx.de - фотографии всех видеокарт 3dfx, альтернативные версии и их краткие характеристики(и не только видеокарт...)
3dfxzone.it | Your Source for 3dfx and Games - один из крупнейших сайтов о видеокартах 3dfx: драйвера, твикеры, утилиты и др.
Index Page - тоже, что и предыдущий

PS: Я знаю что пока ФАК очень поверхностный неполный и может я гдето неправ. Поэтому пишите сдесь комментарии и о проблемах заодно.



@oSg-A.DREN, а чем проверить производительность для сравнения? Сравнить SIS645 с KT333, например.
Есть какие-то измерители производительности для глайд карт? Не 3дмарком же их тестить.



Хороший вопрос, я сам ими мало пользовался

Встроенный бенчмарк Unreal можно попробовать.



Ну, последние Voodoo 5 можно и 3DMark-ом потестить, там типовые значения около 6000 в 2000-м и около 3000 в 2001-м. А GLide тестировать только в Unreal



Ну вот у меня в своё время был такой конфиг через переходник слот1:
Asus P3B-F, Pentium 3 1400/512/133, 256Mb PC-133, UDMA-2 HDD, Voodoo3 3000 (190Mhz clock, 16MB SDRAM, 2xTMU)

190mhz - это разгон, выше не поднималось.
Средний фпс в UT: 35 кадров в разрешении 1600х1200х16 с макс. настройками
Поскольку без разгона было меньше, я думаю тут уже в частоту карты все и уперлось. Так что вполне вероятно что туалерона хватит.



Товарищи, подскажите, как грамотно сконфигурировать dgVoodoo 1.50b2 для Unreal на системе с Pentium3 и GF4Ti под Windows 98. По производительности результат в 1600x1200 полностью устраивает, однако буквально через несколько минут игры некоторые текстуры и объекты становятся белыми. А если выйти в меню, то и пункты меню тоже белые. Сейчас стоит DirectX 8.1, настройки dgVoodoo 1.50b2 по умолчанию, Direct3D - 7 (доступны 7 и 9, выбран первый из них, так как второго в системе нету). Версия игры - 2.26.



Лучше попробовать на FX или 9600 (хоть и без paletted textures).

Что мешает поставить DX9.0c?

Я бы на 225 остановился.



А чем они лучше, кроме производительности? Тем, что dgvoodoo лучше работает с картами, поддерживающими DX 9.0c и/или пиксельные шейдеры 2.0?

Поставлю, конечно, раз нужно. Просто не спешил, потому что кто-то советовал не гнаться за DX новее, чем 8.1, чтобы сохранить лучшую совместимость с играми времён DX5-7.



А во что играть то собрались? И в каком разрешении?
https://www.vogonswiki.com/images/e/ea/Voodoo_3_shootout.pdf
C 46 страницы и до конца.

--- добавлено 20 окт 2025, предыдущее сообщение размещено: 20 окт 2025 ---

И заодно:
https://www.voodooalert.de/de/files/whitepaper/Voodoo_3_2000_3000_Reviewers_Guide.pdf
22 страница



@TBAPb, ну вот, я и раньше встречал мнение, что, типа, 1ГГц пня хватит с запасом, а тут говорят, что желателен Р4 и Атлон ХР.
Анрил, каким и предлагали мерить производительность, как видно по тестам, вообще почти не видит разницу между 500мгц и 1ггц третьепнем.



На системе с Pentium3 и GF4 Ti 4200 fps в Unreal через dgVoodoo очень сильно отличается на частотах 500 и 1000 МГц при разрешении 1600x1200. Не замерял, но разница видна на глаз.



PS2.0 это и есть DX9. Скорее всего лучше, раз Zeckensack's Glide wrapper и nGlide их требуют.



Помимо умолчаний, по идее нужно только 32-разрядную цветность выставить (на снимке это пункт 7) - я так целиком проходил версию 225 без каких-либо проблем, но при 1024x768 и с установленным DirectX 9 2005 года. Как оно при 1600x1200 и DX 8.1 я, к сожалению, не в курсе.



Воткнул Radeon 9600, установил драйвера 5.9 и DX 9.0c, Unreal пропатчил до 2.25f. В результате белые текстуры исчезли, картинка стала практически идеальной. Только два нюанса:

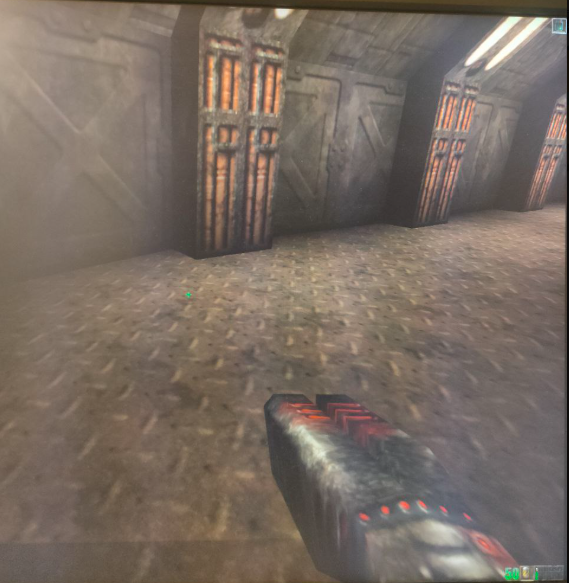

1. Если стоять в зоне мигающего света, то в нижней части экрана появляется горизонтальная линия. На скрине ниже её видно.
2. При выходе из игры вываливается ошибка "программа выполнила недопустимую операцию" с msvcrt.dll. При выходе из игры, когда выбран другой рендер, этой ошибки нет.



Offtop

Слабенький Athlon XP 3200+ и мощнейший Penlium-IV-1.3...

--- добавлено 21 окт 2025 ---

Оно у меня есть. И оно не на столько хорошее, как мне когда-то рассказывали в рекламе. Единственное, что оказалось полной правдой без сносок - "дорого".

--- добавлено 21 окт 2025 ---

Хватит.
"Нехватание" будет раскрываться в "невозможности раскрыть потанцевал карты в разрешениях 320х240 с минимальными настройками графики в Quake 2". (утрированно)
А в условиях реальных разрешений и настроек - вполне сбалансированный вариант.
С усложнением игр видеокарта закончится немного раньше этого процессора.
Offtop

--- добавлено 21 окт 2025 ---

SIS как раз таки довольно беспроблемной оказалась под P4.

--- добавлено 21 окт 2025 ---

Да те же самые встроенный бенчмаки игр, запускаемые из игровых консолей.



Вот поэтому я в итоге решил искать настоящую V5500



А я потерплю)



@oSg-A.DREN, а чего её искать-то В5 5500? Вопрос в деньгах же в основном, а так кто-то покупает, потом наиграется и продаёт Вопрос в том, нужна ли именно 5500, если окромя «мастхэва» и «фофана», т.к. довольно прилично стоит когда она вышла Гайд экзов под неё фактически и не было.



Вот поэтому и нужно искать, жлобы решили что эти карты сделаны из золота.

Что значит "под неё"? Она практически все Glide игры запускает, даже совсем старые под DOS.



@oSg-A.DREN, а смысл-то в чём именно на 5500 все эти раритеты запускать? Разрешение повыше? Так тогда не лучше ли nGlide? Я оттуда библиотеку Глидосу подсовывал, так и во многие ДОС игры погонять можно. Я так напротив о В1 подумываю, хотя бы потому, что там постфильтр свой самостийный, с В2 он изменился.



Там есть поддержка 32-bit в 3D, AA, и отсутствует шакалистое сжатие текстур.
