ZX Spectrum

В этой теме предлагаю обсуждать ZX Spectrum разных модификаций и его эмуляцию. Причем желательно только "официальные" ZX Spectrum. Для советских и не только клонов лучше создать отдельную тему, уж больно их много.

ZX Spectrum у нас на Вики! Нужны люди, желающие поучаствовать в создании этой статьи (информацией, фотографиями и т.д.)!
Раздел по ZX Spectrum у нас на сайте

Темы у нас на форуме

Лучшие игры на ZX Spectrum
Лучшая игровая музыка со Спектрума
Перенос программ с аудиокассет на PC и использование их в эмуляторах - Тема по переносу программ с аудиокассет на PC и их использование в эмуляторах

Полезные ресурсы по ZX Spectrum и его эмуляции

http://www.worldofspectrum.org/ - "официальный" сайт, есть список ремейков игр ZX (англоязычный)
Speccy - наш выбор! - Главная страница - крупнейший форум по ZX Spectrum (русскоязычный)
Virtual TR-DOS - крупный архив программ (русскоязычный)
SpeccyWiki - wiki по Спектруму (русскоязычная)
Virtual TR-DOS. Emulz. - краткое описание практически всех эмуляторов, можно скачать (русскоязычный)
Абзац - газета для спектрумистов - газета для спектрумистов
ZX Spectrum Old Demos - крупнейший архив демок
Неизвестный Синклер - Неизвестный Синклер
Музыканты по никам : Музыка для ZX Spectrum : AY, Beeper, Digital : zxtunes.com - Крупная коллекция музыки и база данных по авторам
Библиотека электронных газет и журналов для ZX Spectrum - Электронная библиотека прессы по ZX Spectrum
http://home.onego.ru/~bav9/ - Много всякой всячины: программы, литература (в т.ч. сканированные номера "ZX Ревю"), всякие руководства, схемы и пр.
ZX-Spectrum.cz - Отличный сайт по Спектруму. Галерея из почти 1000 игр с возможность сортировки, скачивания, запуска игры прямо на сайте, просмотра карты, кодов, инструкций, описаний и даже ссылки на статью об игре в журналах, а внизу ищите надпись "Complete archive: ZX-hry.zip (40 545 Kb - так можно скачать все игры сразу )). Плюс ещё всякое - статьи, база разработчиков, эмуляторов, ремейков и прочее и прочее.
The RZX Archive - видеопрохождения
ZX-Art - графика
Full Tape Crack Pack - кассеты
The ZX-News Site - прохождения
http://www.the-tipshop.co.uk/ - поки-читы
MmcM | AY Music Collection - музыка известного музыканта MmcM
Игры для ZX-SPECTRUM - сайт с играми

Интересные ссылки

Speccy Screenshot Maps - Карты уровней больше 1000 игр для ZX
ZX Spectrum - "Великий Трехколесный Велосипед"
ZX Spectrum - "Ностальгические" ролики про игры ZX Spectrum на Youtube
Полезные ссылки - Тред на zx.pk.ru с невероятным количеством ссылок по теме ZX Spectrum
http://www.computerra.ru/vision/606586/ - ZX Spectrum в России: большой путь маленького компьютера
ZX Spectrum Reviews - журнал с журналами: Crash, Your Sinclair, Your Spectrum, Sinclair User и т.д. (переведен на Rest API в 2018-ом)
Интересная группа VK, в которой выкладываются кассетные версии игр, в основном релизы людей из СНГ

Статьи по играм на ZX Spectrum на old-games.ru ;

Вера (2008 год!)
Heavy On The Magick
Quazatron
Rex
Chase H.Q.
Elite (!)
Draconus
Slightly Magic
Werewolves of London
[Обзор] - Astro Marine Corps [ZX Spectrum]
[Обзор] - Werewolves of London [ZX Spectrum]

Подкасты Old-Games.Ru



@Темар_Заболотный, обычный PCшный джойстик. 98/XP в помощь. Там калибровка через joy.cpl
И можешь во Фланкер Су-27 полетать.

Для спектрума такое переделывать - варварство и вандализм. Да и невозможно в общем то - всю начинку придётся выбросить просто. А потом муторно пытаться приладить кнопочной-крестовинную систему. Проще найти геймпад от сеги или денди и быстренько переделать его.



@Bato-San, спасибо, буду знать. =)

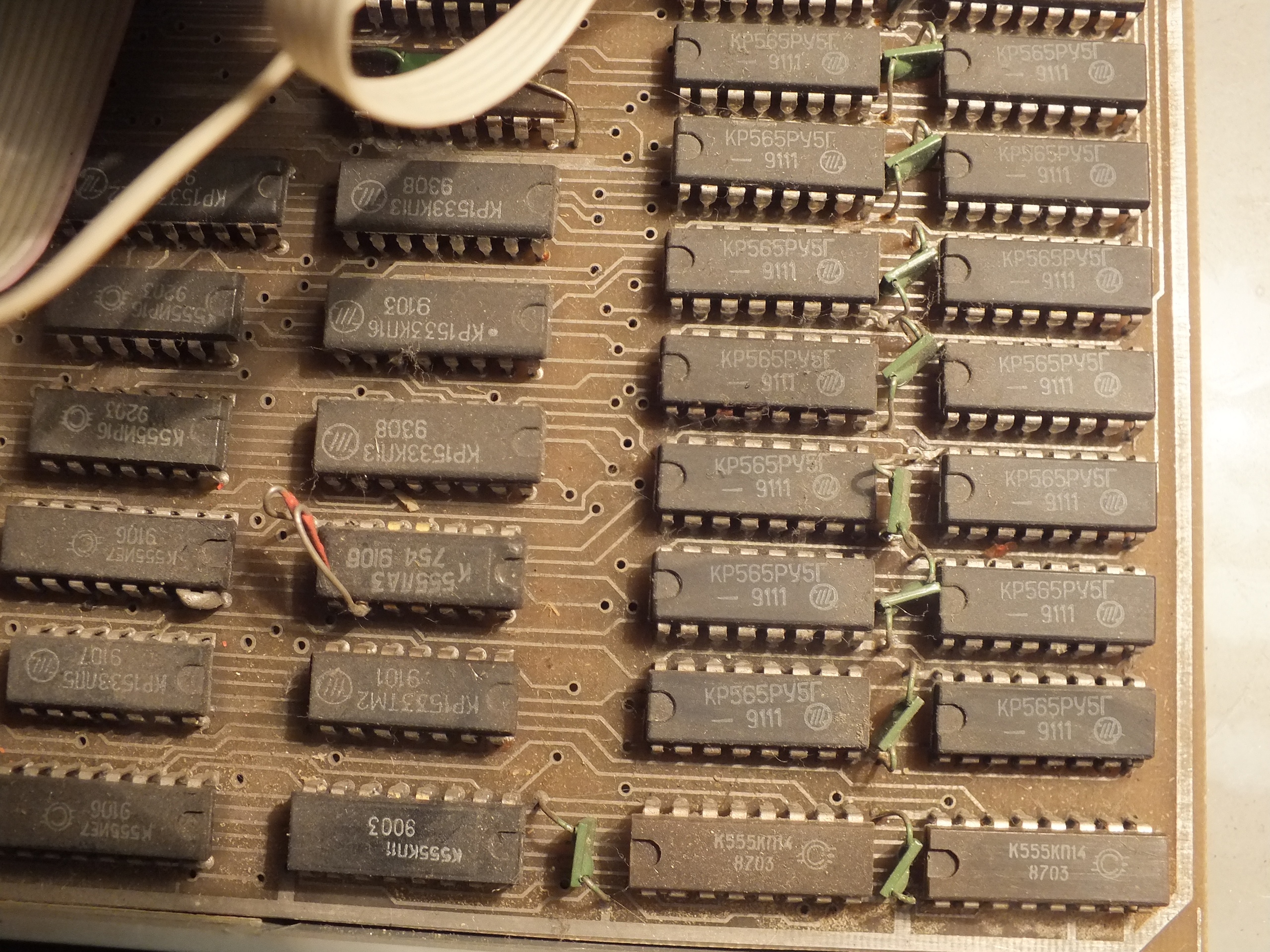

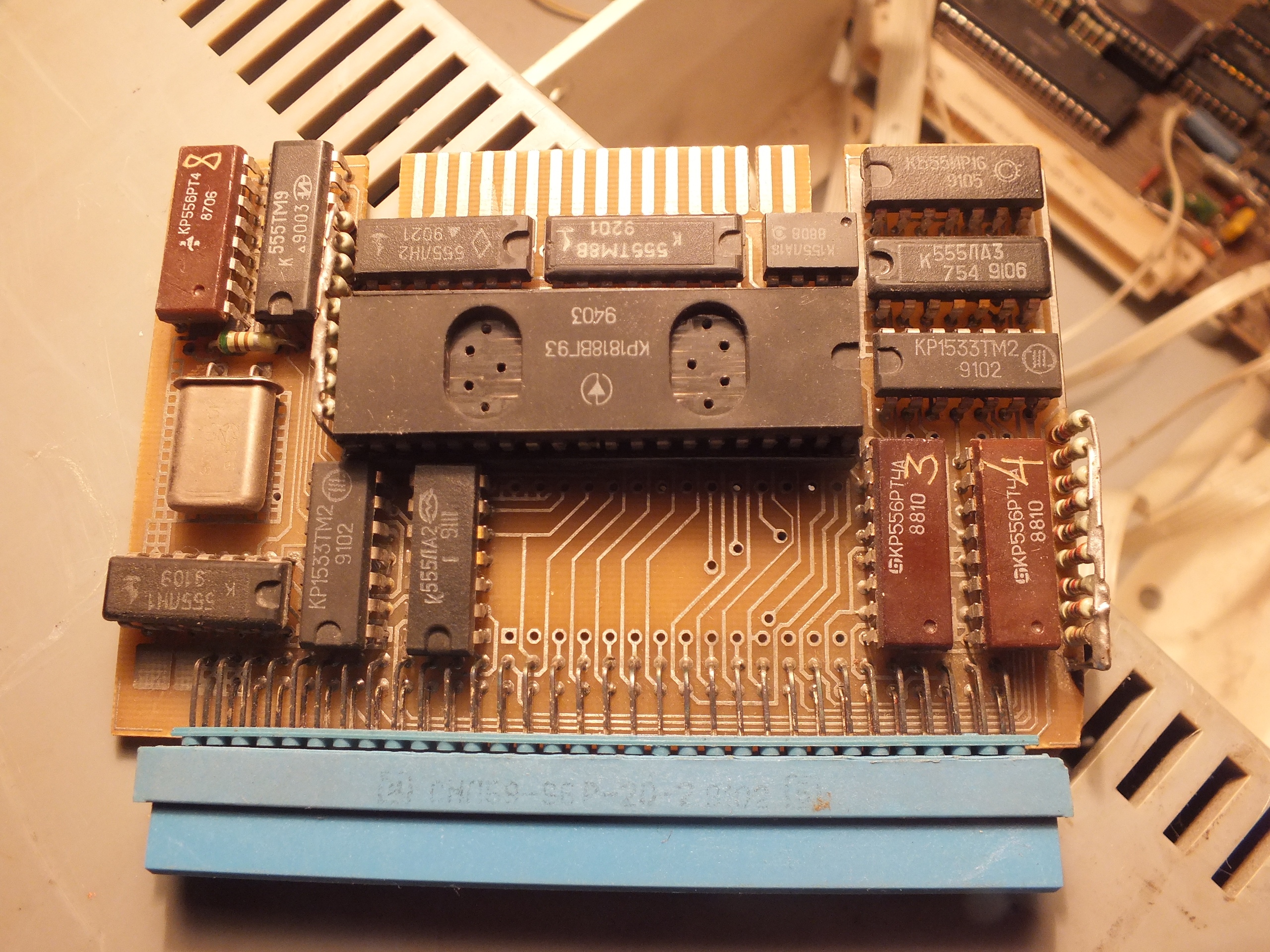

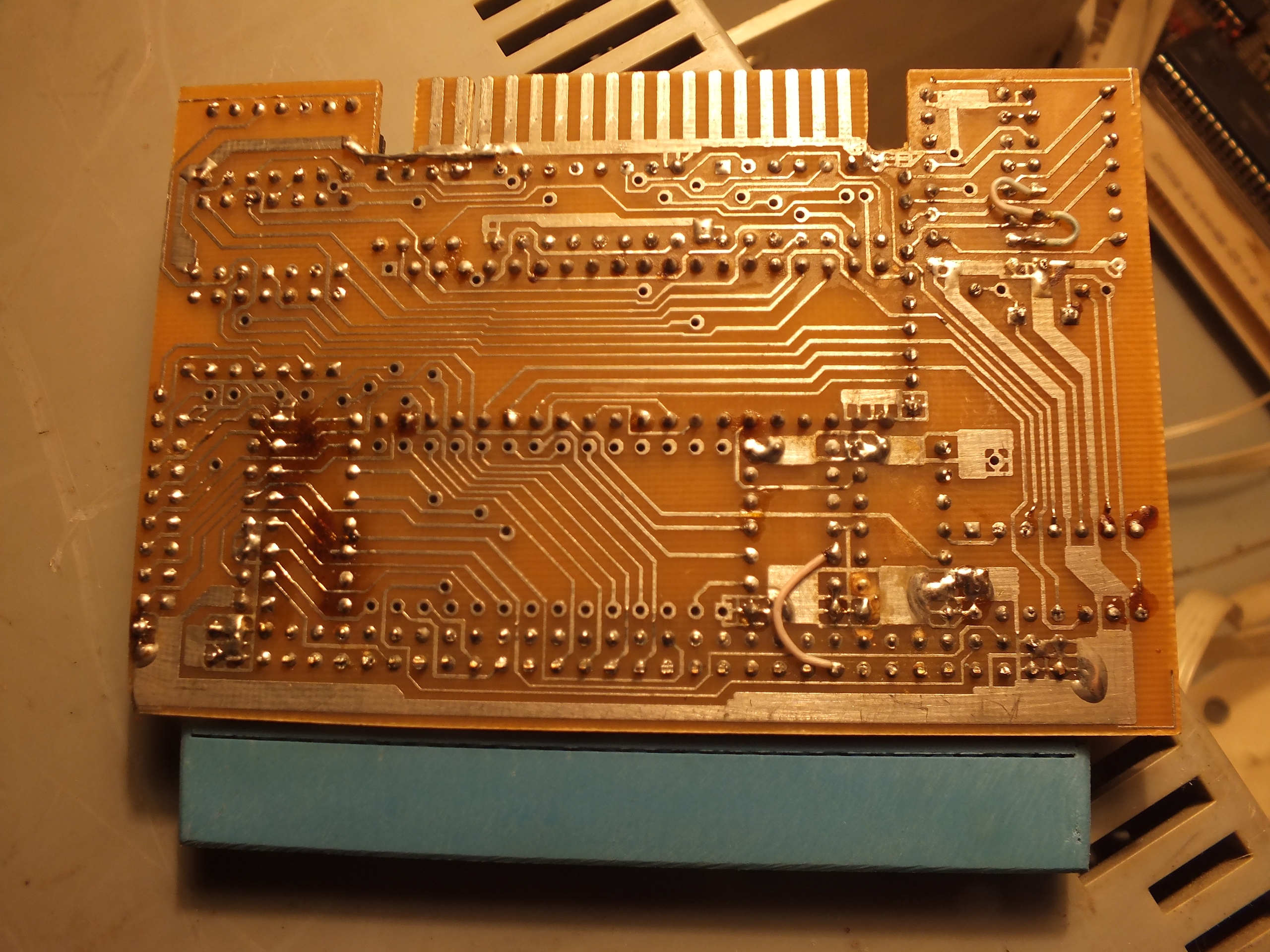

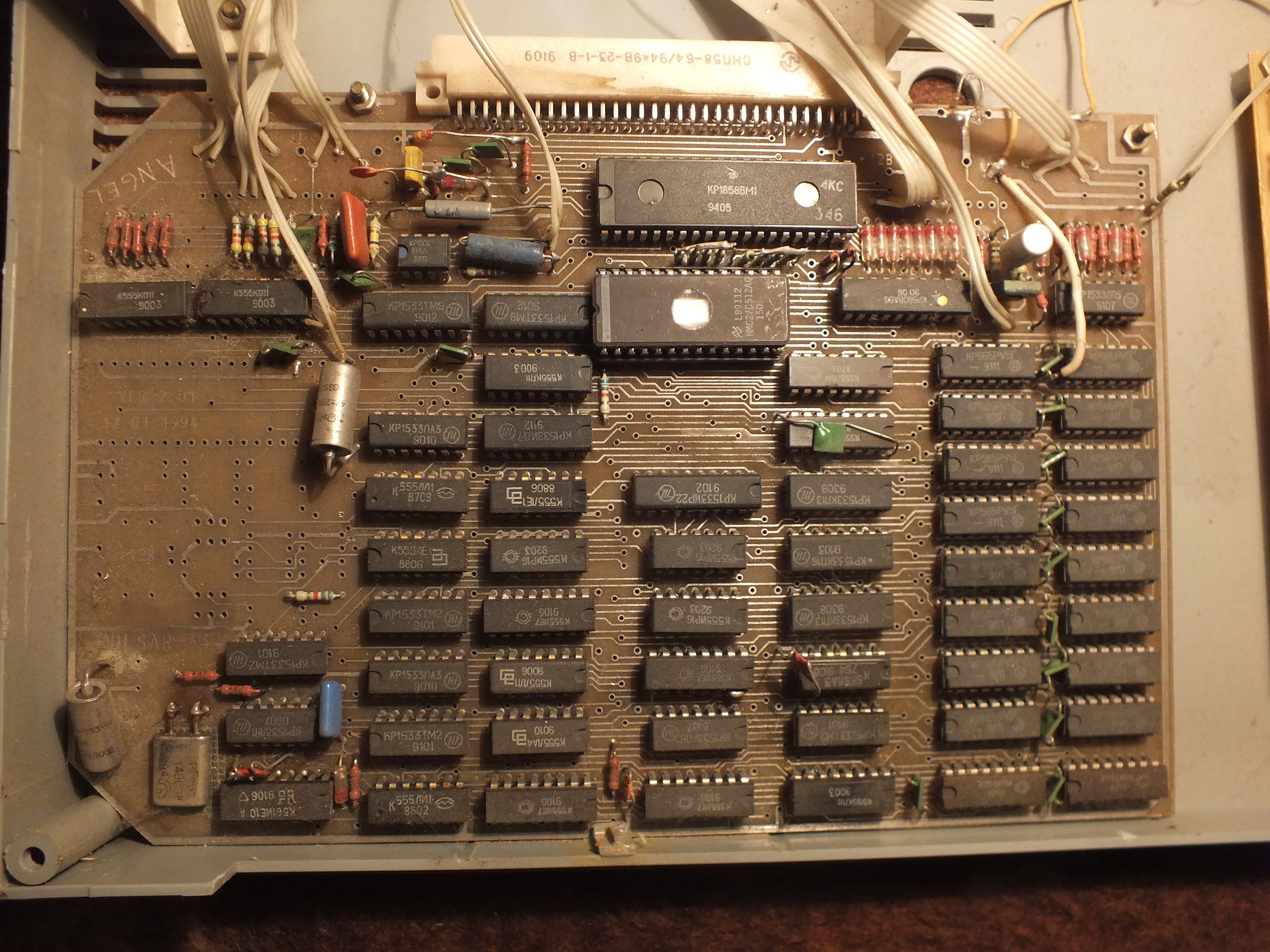

Публикую более качественные фотографии своих плат
Фото

Еще один автограф от кого-то из производителей или пользователей =)

Возник вопрос по поводу участка на плате, помеченного как "in" и "out", оттуда выходят три провода к выведенному на корпус DIN'у, но полное ощущение, что два из трех проводов не подключены ни к чему.
И мне недавно получилось зарегистрироваться на zx-pk.ru - может мне пойти туда со всеми этими вопросами, тут же в основном форум про игры?



это магнитофон. Всё там подключено. Просто с разных сторон платы.

Фото платы кстати смазано справа внизу - непонятно что там за микрухи стоят.



Ага, понял в чем ошибся. Ну и то, что видел модели, где in и out были каждый со своим гнездом тоже роль сыграло.

Исправляюсь



@Темар_Заболотный, а zx-pk - странный ресурс. У них фотки заливаются на левые хостинги, поэтому большая часть сносится нафиг уже через год. Читаешь тему и матюгаешься.

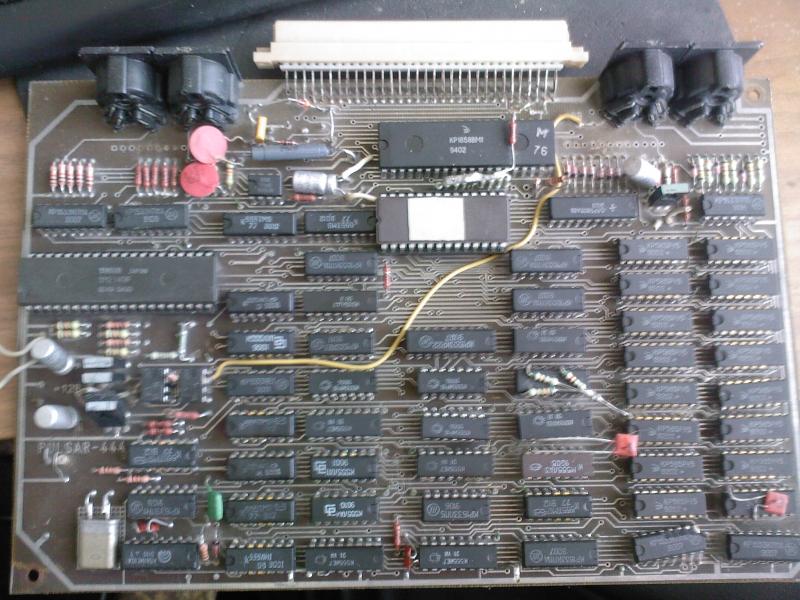

Обратил, кстати, внимание, что в другой версии пульсара из этой темы довольно много всякого напаяно в левой части (выше надписи pulsar-444), это связано с питанием?
фото из темы



@Темар_Заболотный, фотка - руки оторвать тому кто делал. Но судя по всему - это впаян AY.



@Bato-San, почитал про нее, жалею теперь, что у меня не распаяно)
Хе, выложил фотки в вк альбом, сразу появился интерес у людей: "а ты знаешь, сколько стоят вон те детальки?"



с вертушки в лоб они стоят. Убивать во младенчестве барыг. Сколько техники перепортили из-за копеечных по сути конденсаторов.

--- добавлено 3 май 2019, предыдущее сообщение размещено: 3 май 2019 ---

так сходи на рынок да купи детали, схема у тебя по сути на плате видна и на фото. Минут 20 паяльником и чудесная булькалка твоя.



@Bato-San, причем ладно спек, у него хоть можно понять, что куда приделывается, а где-то я натыкался на блог, где автор героически восстанавливал PDP после такого набега...

Думаю на счет распайки, но фото больно мутное, где бы подсмотреть, что там за резисторы должны быть?

Кстати добрался до дискет, что записано внутри не проверял, но почеркушки на конвертах и наклейках свел в коллажик, вроде в основном там игры.



@Темар_Заболотный, большей частью утилиты, графический редактор, музыкальные программы, дисковые утилиты, довольно полезные. Ассемблер старенький, но неплохой. Ну и некоторое количество игр, но мало.

Схема пожалуй что эта подойдёт. ГЛавное правильно поставить AY на плату. А потом, по дорожкам идущим от него, уже можно определиться что куда запаивать дальше.
О подключении AY-3-8910(8912) для проигрывания цифровой музыки.



@Bato-San, спасибо за расшифровку и инструкцию)
А вот эти два конденсатора становятся лишними?
(одного нет на плате с распаяной булькалкой, а второй и вовсе занимает место для ног AY
)



@Темар_Заболотный, да я могу конечно по названиям всё разложить, но смысла особого не вижу - всё легко можно добыть в инете или попросить у меня.



@Bato-San, да найду наверное. Выше еще один вопрос добавил.



не занимает и спокойно отгинается в сторону. Его точно оставить, просто отодвинуть повесив над микрухами, чтобы не мешал.
Да и первый оставить.

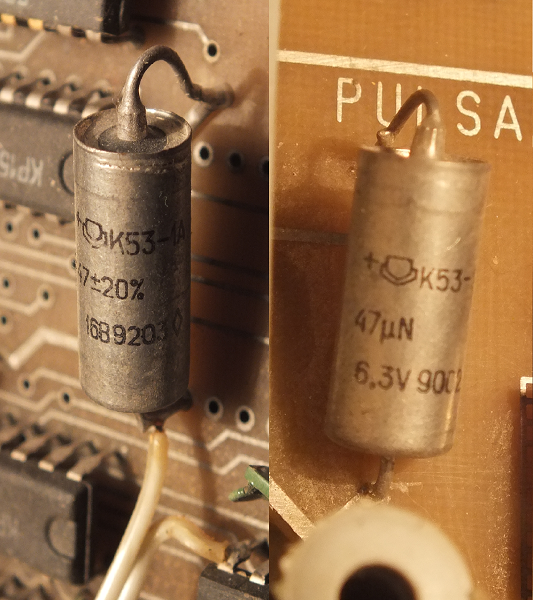

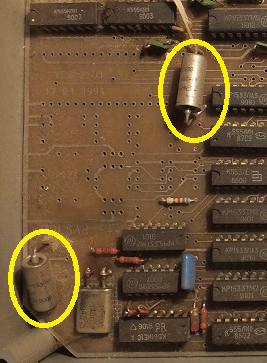

@Bato-San, тот, который на первой картинке сверху, а на второй - слева, занимает место для крайней справа ноги верхнего ряда.

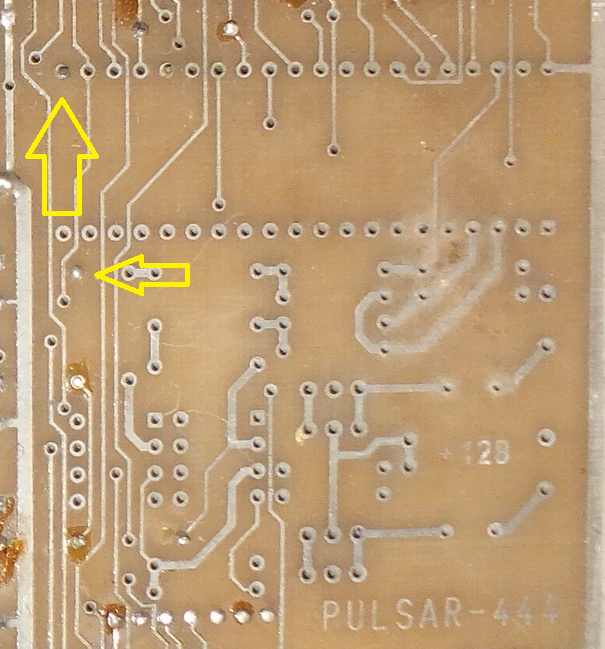

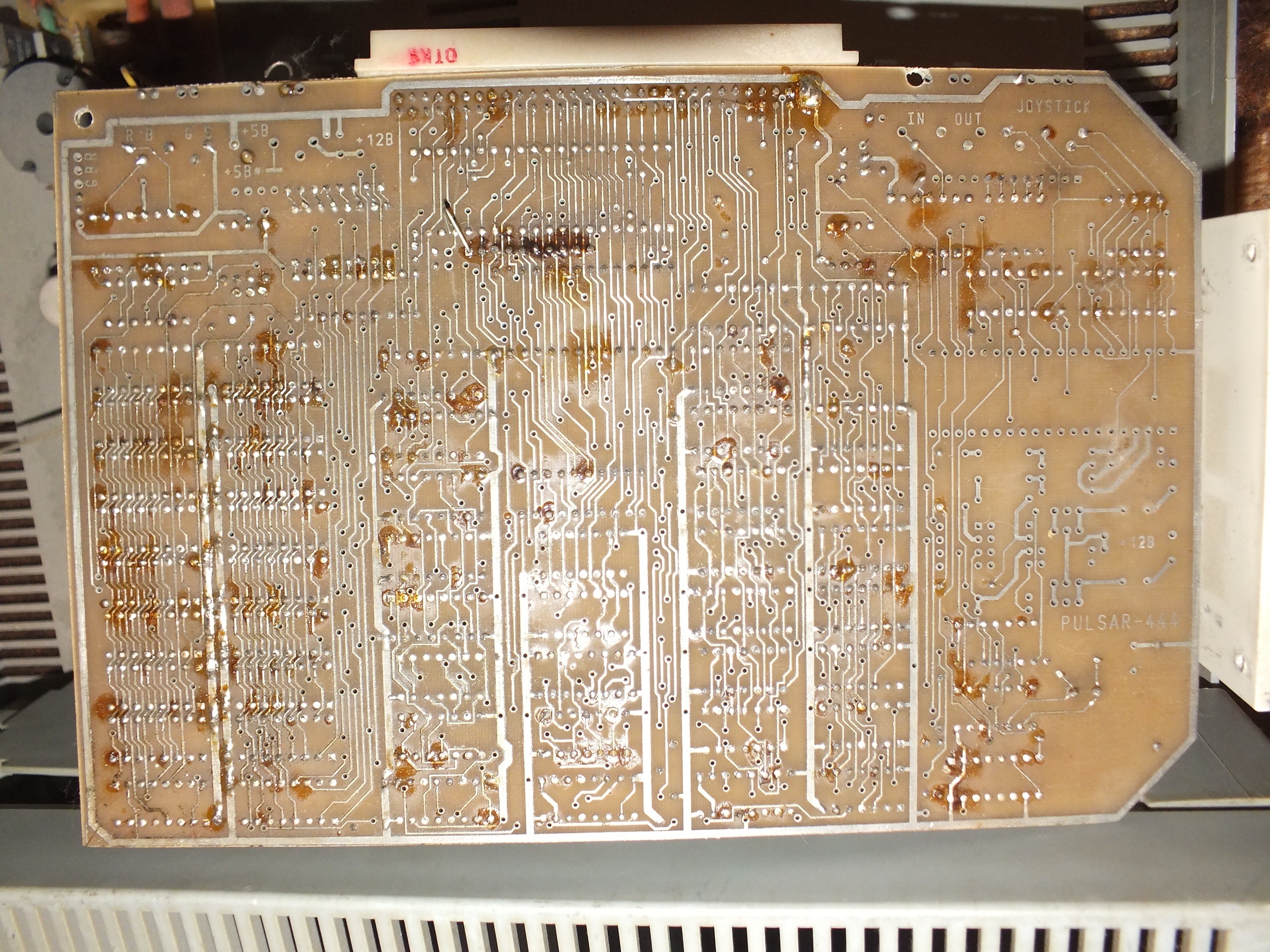

Ниже - фото с обратной стороны



@Темар_Заболотный, к сожалению на фото со стороны конденсатора плохо видно куда там идёт дорожка от занятого контакта.
AY3-8910 pdf, AY3-8910 description, AY3-8910 datasheets, AY3-8910 view ::: ALLDATASHEET :::
Это 21 нога, судя по фото с впаянной микросхемой.
Т.е. можно подпаяться прямо к этой ноге, после установки.

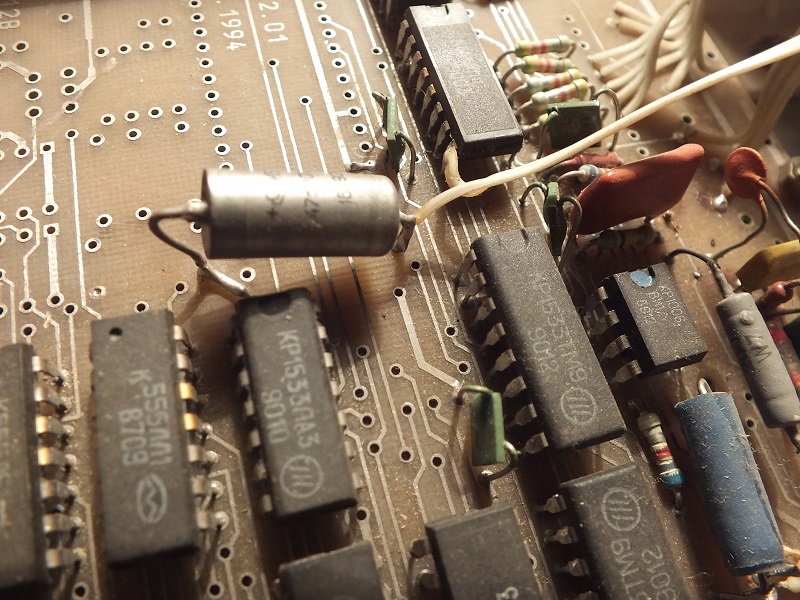

Вот более понятное фото, дорожка там никуда не ведет, только пищалка припаяна (белый провод)

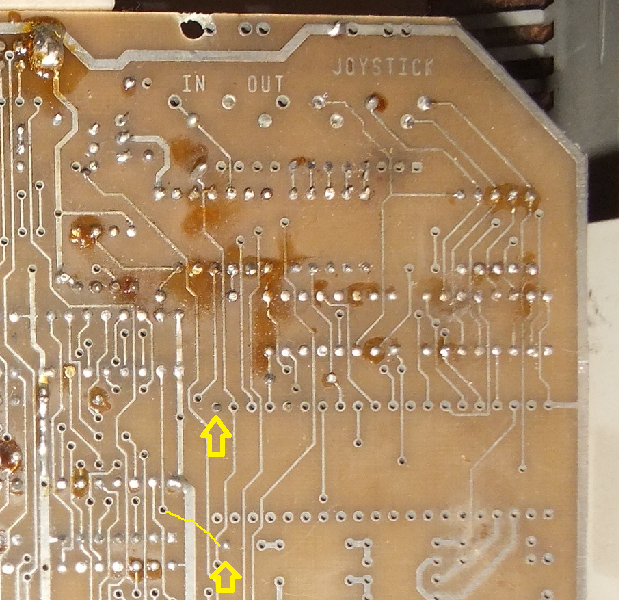

С другой стороны к конденсатору подходит дорожка, на снимке оборота показано, куда он идет.



@Темар_Заболотный, а. понятно. просто отпаиваешь от платы в месте установки AY, но не от провода и оставляешь висеть в воздухе.
